Презентация к уроку "Сила Ампера"

Сила Ампера

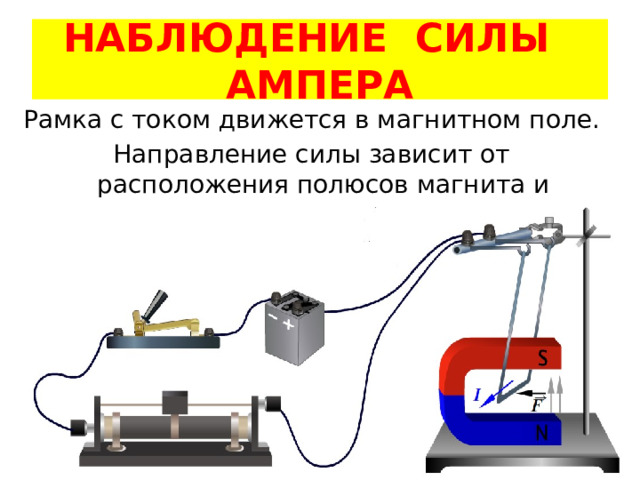

НАБЛЮДЕНИЕ СИЛЫ АМПЕРА

Рамка с током движется в магнитном поле.

Направление силы зависит от расположения полюсов магнита и направления тока в проводнике

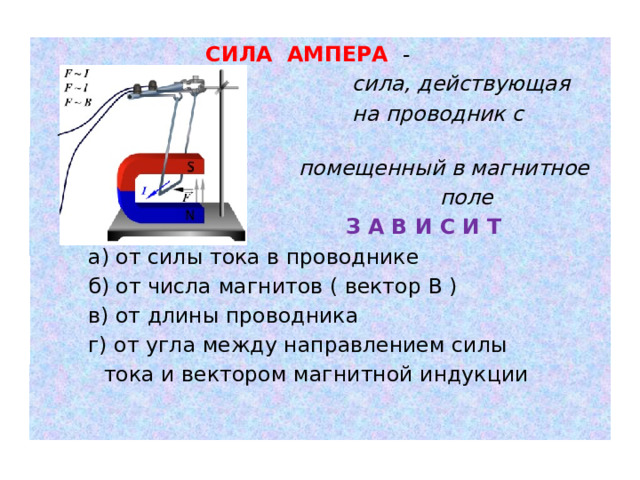

СИЛА АМПЕРА -

сила, действующая

на проводник с током,

помещенный в магнитное

поле

З А В И С И Т

а) от силы тока в проводнике

б) от числа магнитов ( вектор В )

в) от длины проводника

г) от угла между направлением силы

тока и вектором магнитной индукции

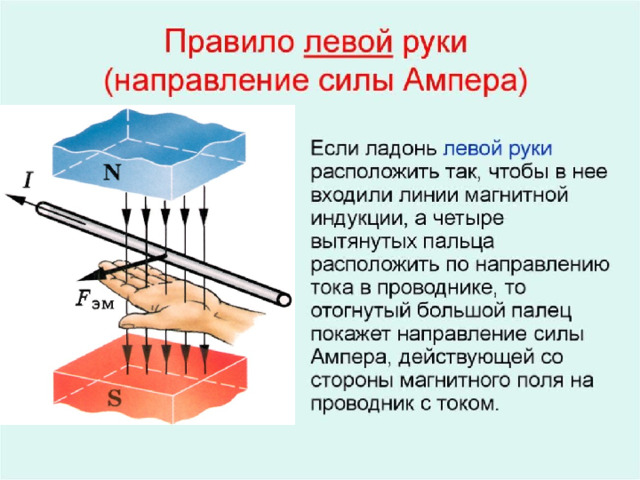

Закон Ампера

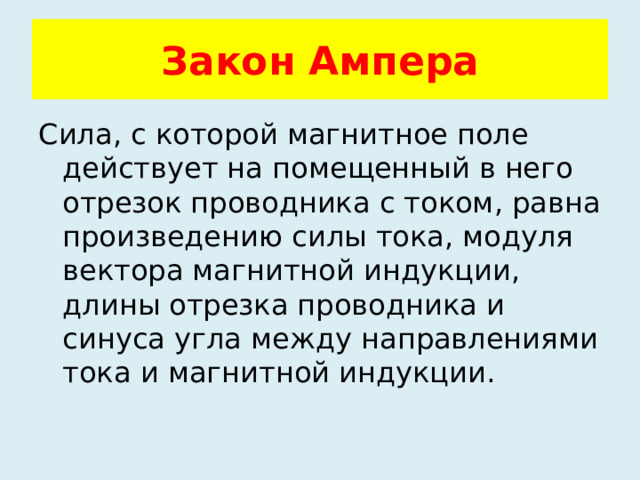

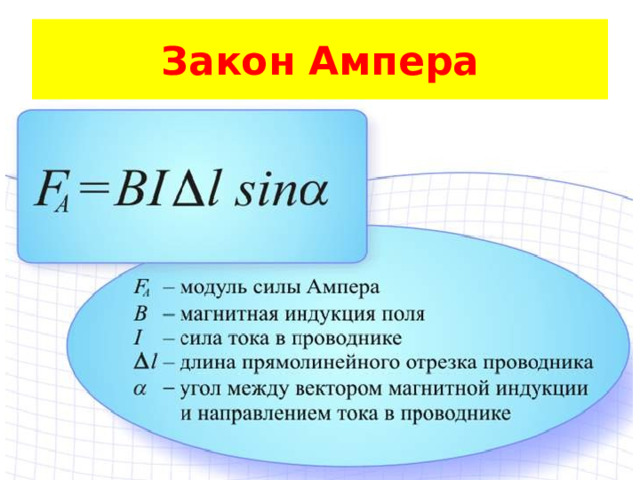

Сила, с которой магнитное поле действует на помещенный в него отрезок проводника с током, равна произведению силы тока, модуля вектора магнитной индукции, длины отрезка проводника и синуса угла между направлениями тока и магнитной индукции.

Закон Ампера

Андре-Мари Ампер (1775 – 1836)

Ампер - один из основоположников электродинамики, ввел в физику понятие «электрический ток» и построил первую теорию магнетизма, основанную на гипотезе молекулярных токов и установил количественные соотношения для силы этого взаимодействия. Максвелл назвал Ампера «Ньютоном электричества». Ампер работал также в области механики, теории вероятностей и математического анализа.

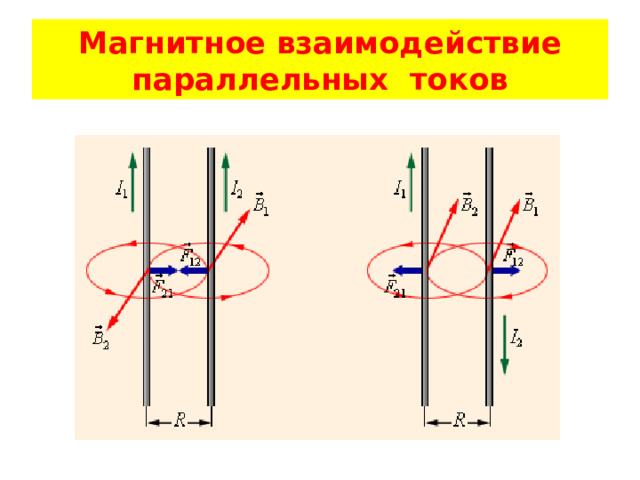

Магнитное взаимодействие параллельных токов

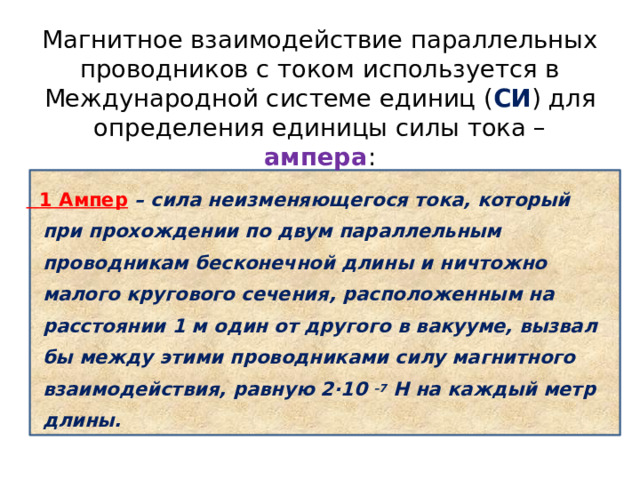

Магнитное взаимодействие параллельных проводников с током используется в Международной системе единиц ( СИ ) для определения единицы силы тока – ампера :

1 Ампер – сила неизменяющегося тока, который при прохождении по двум параллельным проводникам бесконечной длины и ничтожно малого кругового сечения, расположенным на расстоянии 1 м один от другого в вакууме, вызвал бы между этими проводниками силу магнитного взаимодействия, равную 2·10 –7  H на каждый метр длины.

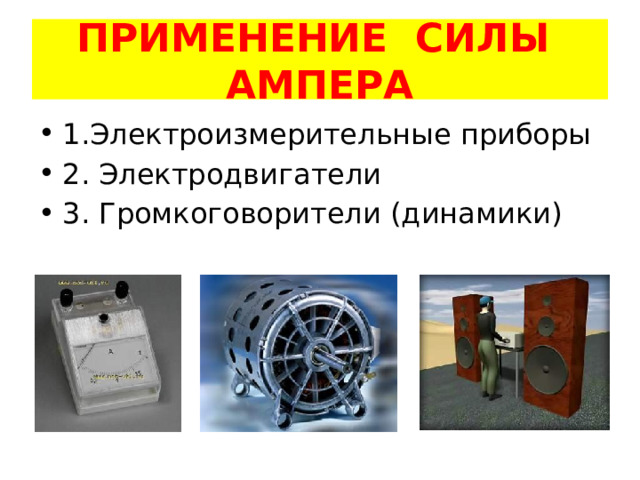

ПРИМЕНЕНИЕ СИЛЫ АМПЕРА

• 1.Электроизмерительные приборы
• 2. Электродвигатели
• 3. Громкоговорители (динамики)

Применение силы Ампера

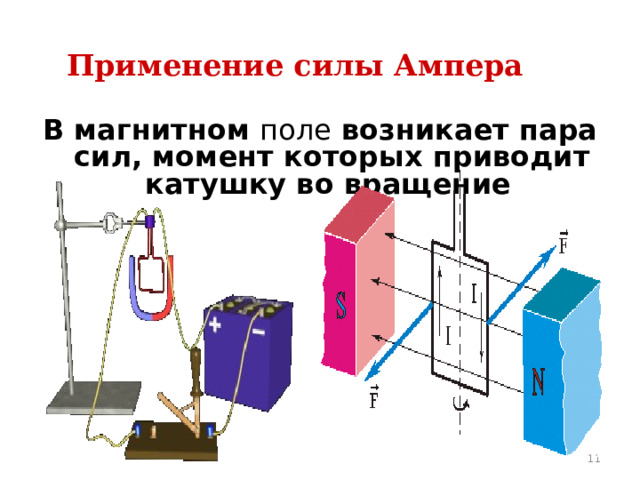

В магнитном поле возникает пара сил, момент которых приводит катушку во вращение

Применение силы Ампера

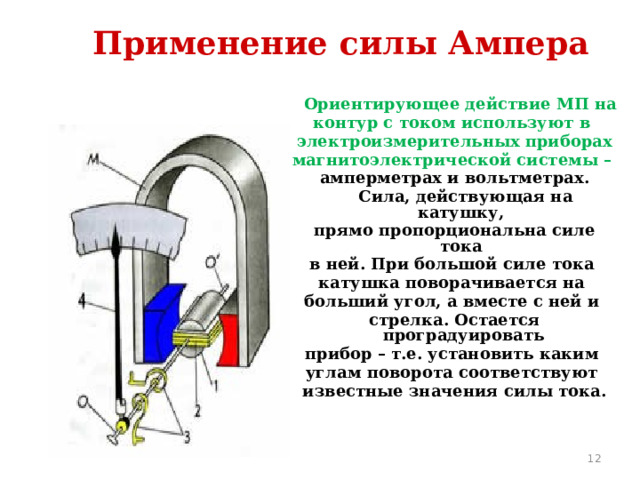

Ориентирующее действие МП на

контур с током используют в

электроизмерительных приборах

магнитоэлектрической системы –

амперметрах и вольтметрах.

Сила, действующая на катушку,

прямо пропорциональна силе тока

в ней. При большой силе тока

катушка поворачивается на

больший угол, а вместе с ней и

стрелка. Остается проградуировать

прибор – т.е. установить каким

углам поворота соответствуют

известные значения силы тока.

Применение силы Ампера

В электродинамическом громкоговорителе (динамике) используется действие магнитного поля постоянного магнита

на переменный ток в подвижной катушке.

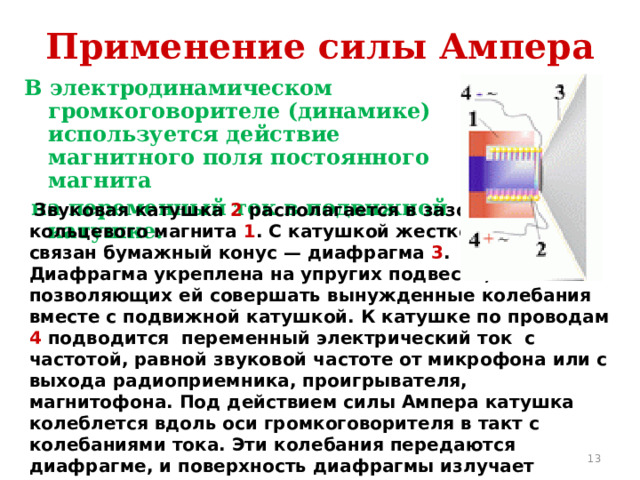

Звуковая катушка 2 располагается в зазоре

кольцевого магнита 1 . С катушкой жестко

связан бумажный конус — диафрагма 3 .

Диафрагма укреплена на упругих подвесах,

позволяющих ей совершать вынужденные колебания вместе с подвижной катушкой. К катушке по проводам 4 подводится переменный электрический ток с частотой, равной звуковой частоте от микрофона или с выхода радиоприемника, проигрывателя, магнитофона. Под действием силы Ампера катушка колеблется вдоль оси громкоговорителя в такт с колебаниями тока. Эти колебания передаются диафрагме, и поверхность диафрагмы излучает звуковые волны.

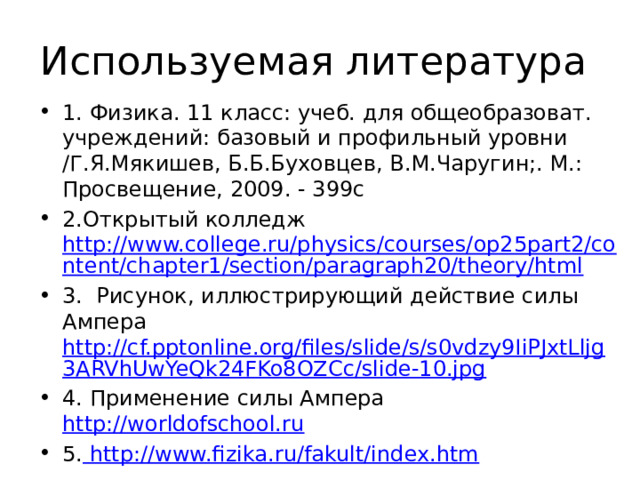

Используемая литература
