Соединение проводников

Цель презентации:

- Повторение физических законов и их применение при решении задач

- Целенаправленно развивать мышление, научить использовать научные знания.

- Грамотное изложение материала

Проводники в цепи можно соединять последовательно.

Элементы цепи соединяются один за другим.

Проводники можно соединить параллельно

Электрическая цепь при этом разветвляется.

При последовательном соединении проводников

1. Сила тока в любой точке цепи неизменна

2. Напряжение равно сумме напряжений на участках цепи

3. Сопротивление равно сумме сопротивлений элементов цепи.

Соединения проводников в электрической цепи

Презентация учителя физики МОУ «СОШ №6»

Симонова Артура

Михайловича

Цель презентации:

Повторение физических законов и их применение при решении задач

Целенаправленно развивать мышление, научить использовать научные знания.

Грамотное изложение материала

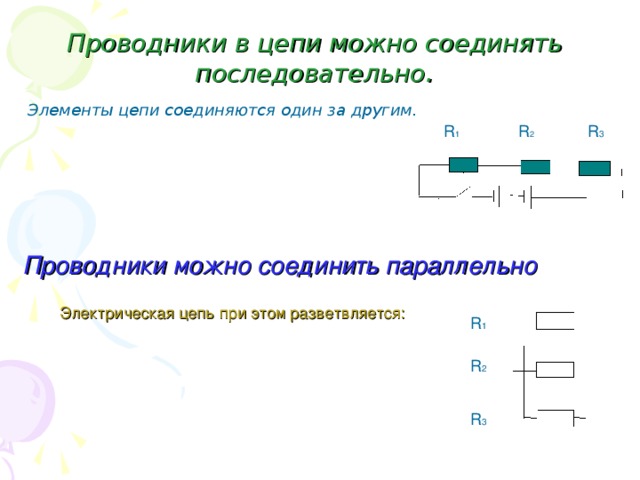

Проводники в цепи можно соединять последовательно .

Элементы цепи соединяются один за другим.

R 1

R 2

R 3

Проводники можно соединить параллельно

Электрическая цепь при этом разветвляется:

R 1

R 2

R 3

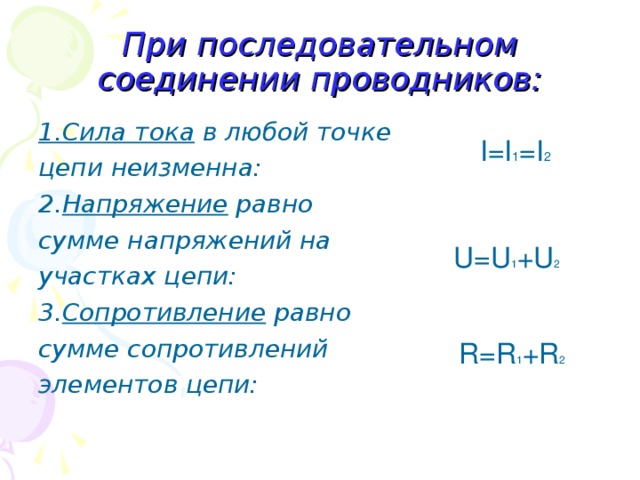

При последовательном соединении проводников:

1.Сила тока в любой точке

цепи неизменна:

2. Напряжение равно

сумме напряжений на

участках цепи:

3. Сопротивление равно

сумме сопротивлений

элементов цепи:

I =I 1 =I 2

U=U 1 +U 2

R=R 1 +R 2

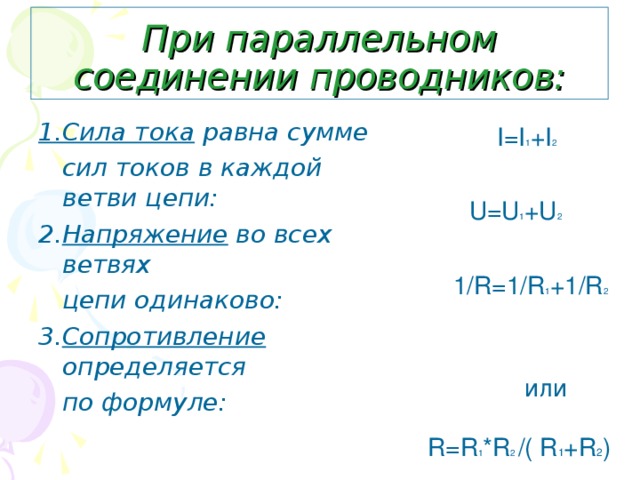

При параллельном соединении проводников:

1.Сила тока равна сумме

сил токов в каждой ветви цепи:

2. Напряжение во всех ветвях

цепи одинаково:

3. Сопротивление определяется

по формуле:

I=I 1 +I 2

U=U 1 +U 2

1/ R=1/R 1 +1/R 2

или R=R 1 *R 2 /( R 1 +R 2 )

Пример решения задачи:

Два последовательно соединённых проводника

сопротивлением 6 и 4 Ом включены в сеть с напряжением 20 В.

Определите общую силу тока в цепи, силу тока в каждом проводнике, а также напряжение на каждом из них.

Дано

R 1 =6 Ом

R 2 =4 Ом

U =20 В

----------------

I= ? I 1 = ?

I 2 = ? U 1 = ?

U 2 =?

Решение:

Из закона Ома определим силу тока в цепи:

I=U/R=20 В/10 Ом=2А,

где сопротивление

R=R 1 +R 2 = 6 Ом + 4 Ом = 10 Ом.

Сила тока в последовательно соединённых проводниках одинакова, поэтому

I 1 =I 2 =I=2A .

Напряжение найдём из закона Ома:

U 1 =I 1 *R 1 = 2 А*6 Ом = 12 В

U 2 =I 2 *R 2 =2 А*4 Ом = 8 В

Ответ : I=I 1 =I 2 =2 А , R=10 Ом,

U 1 =12 В , U 2 =8 В

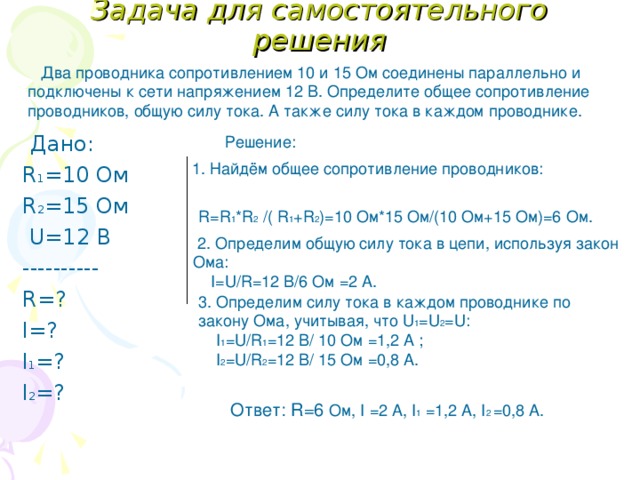

Задача для самостоятельного решения

Два проводника сопротивлением 10 и 15 Ом соединены параллельно и подключены к сети напряжением 12 В. Определите общее сопротивление проводников, общую силу тока. А также силу тока в каждом проводнике.

Дано:

R 1 =10 Ом

R 2 =15 Ом

U=12 В

----------

R= ?

I= ?

I 1 = ?

I 2 = ?

Решение:

1. Найдём общее сопротивление проводников:

R=R 1 *R 2 /( R 1 +R 2 ) =10 Ом*15 Ом/(10 Ом+15 Ом)=6 Ом.

2. Определим общую силу тока в цепи, используя закон Ома:

I=U/R=12 В/6 Ом =2 А.

3. Определим силу тока в каждом проводнике по закону Ома, учитывая, что U 1 =U 2 =U :

I 1 =U/R 1 = 12 В/ 10 Ом =1,2 А ;

I 2 =U/R 2 = 12 В/ 15 Ом =0,8 А.

Ответ: R=6 Ом , I =2 А , I 1 =1,2 А , I 2 =0,8 А.

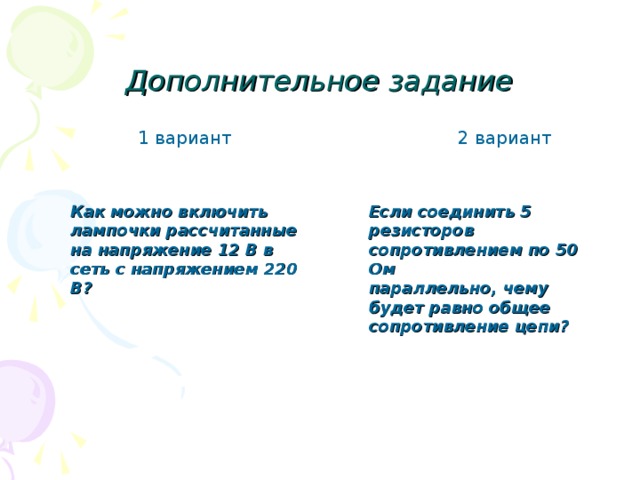

Дополнительное задание

1 вариант 2 вариант

Как можно включить лампочки рассчитанные на напряжение 12 В в сеть с напряжением 220 В?

Если соединить 5 резисторов сопротивлением по 50 Ом

параллельно, чему будет равно общее сопротивление цепи?
