"Роза из металла"

Творческий проект выполненый обучающимся 9 класса по предмету технология.

15.04.2018

Содержимое разработки

д. Гавриловка 2017 год МОУ «Гавриловская средняя школа» Ковернинского муниципального района Нижегородской области Творческий проект по технологии  « Роза из металла » Выполнил:Клюкин Олег Евгеньевич ученик 9 класса Руководитель: Лавренова  Елена Александровна

д. Гавриловка

2017 год

МОУ «Гавриловская средняя школа»

Ковернинского муниципального района Нижегородской области

Творческий проект по технологии

« Роза из металла »

Выполнил:Клюкин

Олег Евгеньевич

ученик 9 класса

Руководитель: Лавренова

Елена Александровна

Обоснование выбора проекта  В настоящее время меня заинтересовали оригинальные сувениры и подарки. При выборе объекта труда я учитывал свою подготовку к выполнению работ, материально – технические возможности, а так же имеющуюся литературу. Увидев видео по изготовлению сувенира в форме цветка, я понял, что смогу изготовить его самостоятельно. Тем более он будет неплохим дополнением к интерьеру комнаты. Из множества вариантов цветков из металла я остановился на розе, из-за простоты изготовления изделия. Краткая формулировка проекта Спроектировать и изготовить из металла розу

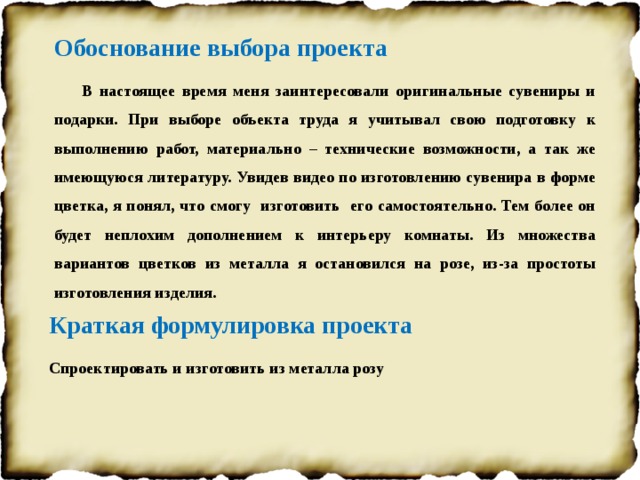

Обоснование выбора проекта

В настоящее время меня заинтересовали оригинальные сувениры и подарки. При выборе объекта труда я учитывал свою подготовку к выполнению работ, материально – технические возможности, а так же имеющуюся литературу. Увидев видео по изготовлению сувенира в форме цветка, я понял, что смогу изготовить его самостоятельно. Тем более он будет неплохим дополнением к интерьеру комнаты. Из множества вариантов цветков из металла я остановился на розе, из-за простоты изготовления изделия.

Краткая формулировка проекта

Спроектировать и изготовить из металла розу

Критерии, которые следует принять при изготовлении изделия: Процесс изготовления не затрачивает много сил Простая конструкция    Дополнение к интерьеру комнаты Роза Схожесть с натуральной розой Материал: металл

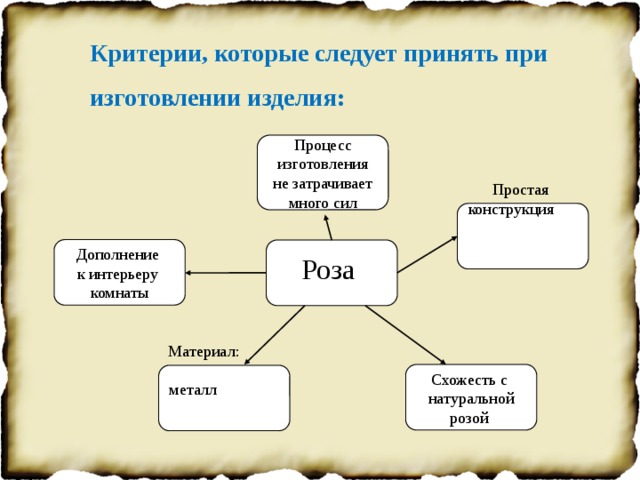

Критерии, которые следует принять при изготовлении изделия:

Процесс изготовления

не затрачивает

много сил

Простая

конструкция



Дополнение

к интерьеру

комнаты

Роза

Схожесть с натуральной розой

Материал: металл

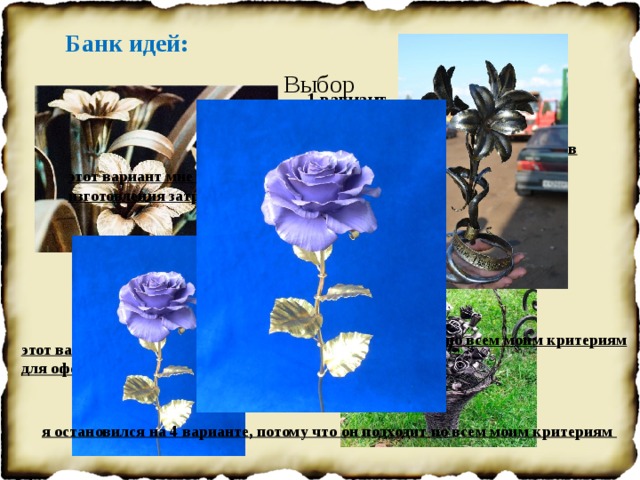

Банк идей: Выбор 1 вариант 3 вариант этот вариант мне не подходит, он не в форме розы этот вариант мне не подходит, процесс изготовления затрачивает много сил  2 вариант 4 вариант этот вариант подходит мне по всем моим критериям этот вариант мне не подходит, он выполнен для оформления сада я остановился на 4 варианте, потому что он подходит по всем моим критериям

Банк идей:

Выбор

1 вариант

3 вариант

этот вариант мне не подходит, он не в форме розы

этот вариант мне не подходит, процесс изготовления затрачивает много сил

2 вариант

4 вариант

этот вариант подходит мне по всем моим критериям

этот вариант мне не подходит, он выполнен для оформления сада

я остановился на 4 варианте, потому что он подходит по всем моим критериям

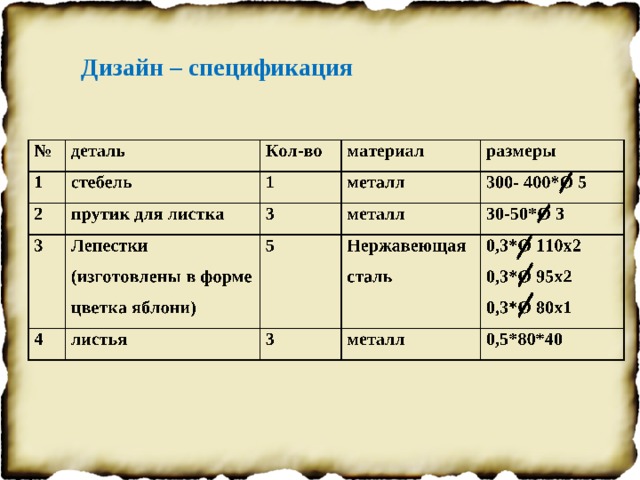

Дизайн – спецификация

Дизайн – спецификация

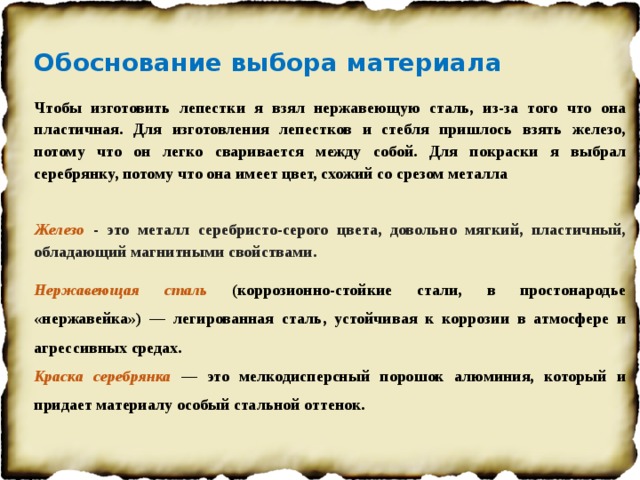

Обоснование выбора материала Чтобы изготовить лепестки я взял нержавеющую сталь, из-за того что она пластичная. Для изготовления лепестков и стебля пришлось взять железо, потому что он легко сваривается между собой. Для покраски я выбрал серебрянку, потому что она имеет цвет, схожий со срезом металла   Железо - это металл серебристо-серого цвета, довольно мягкий, пластичный, обладающий магнитными свойствами. Нержавеющая сталь (коррозионно-стойкие стали, в простонародье «нержавейка») — легированная сталь, устойчивая к коррозии в атмосфере и агрессивных средах. Краска серебрянка  — это мелкодисперсный порошок алюминия, который и придает материалу особый стальной оттенок.

Обоснование выбора материала

Чтобы изготовить лепестки я взял нержавеющую сталь, из-за того что она пластичная. Для изготовления лепестков и стебля пришлось взять железо, потому что он легко сваривается между собой. Для покраски я выбрал серебрянку, потому что она имеет цвет, схожий со срезом металла



Железо - это металл серебристо-серого цвета, довольно мягкий, пластичный, обладающий магнитными свойствами.

Нержавеющая сталь (коррозионно-стойкие стали, в простонародье «нержавейка») — легированная сталь, устойчивая к коррозии в атмосфере и агрессивных средах.

Краска серебрянка — это мелкодисперсный порошок алюминия, который и придает материалу особый стальной оттенок.



Технологическая карта 1. Отрезать из металлического прутка диаметром 5 мм. отрезок длинной на свое усмотрение Инструменты : Ножовка по металлу

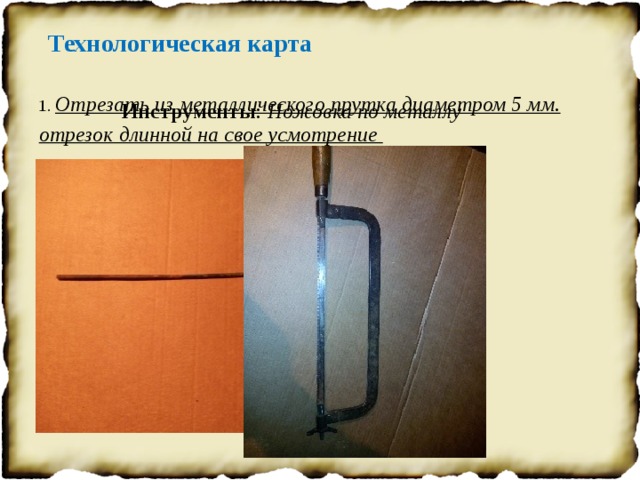

Технологическая карта

1. Отрезать из металлического прутка диаметром 5 мм. отрезок длинной на свое усмотрение

Инструменты : Ножовка по металлу

Технологическая карта 2. При помощи молотка изогнуть прут Инструменты : молоток

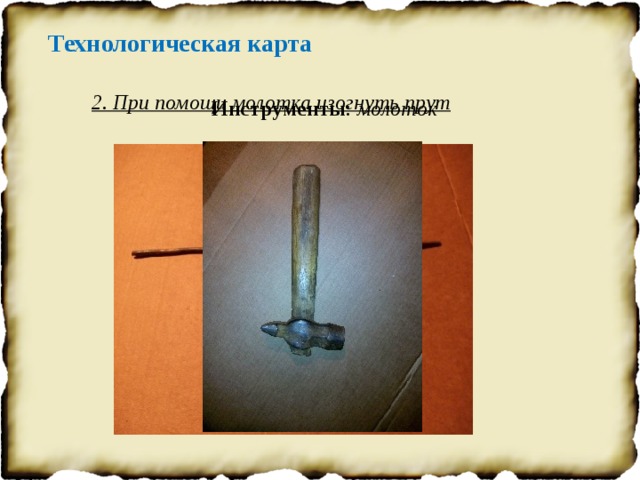

Технологическая карта

2. При помощи молотка изогнуть прут

Инструменты : молоток

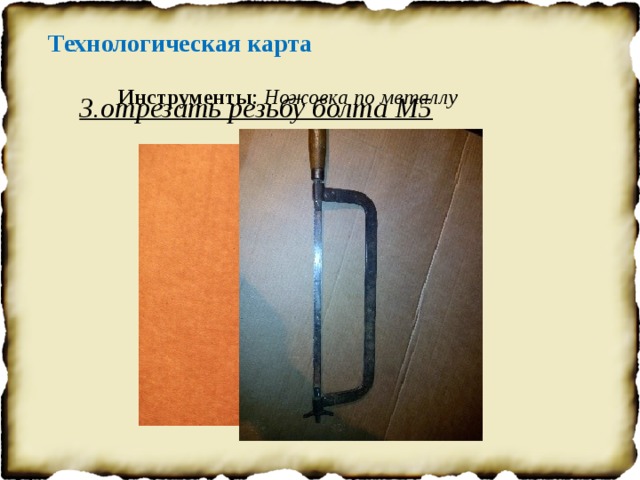

Технологическая карта Инструменты : Ножовка по металлу 3.отрезать резьбу болта М5

Технологическая карта

Инструменты : Ножовка по металлу

3.отрезать резьбу болта М5

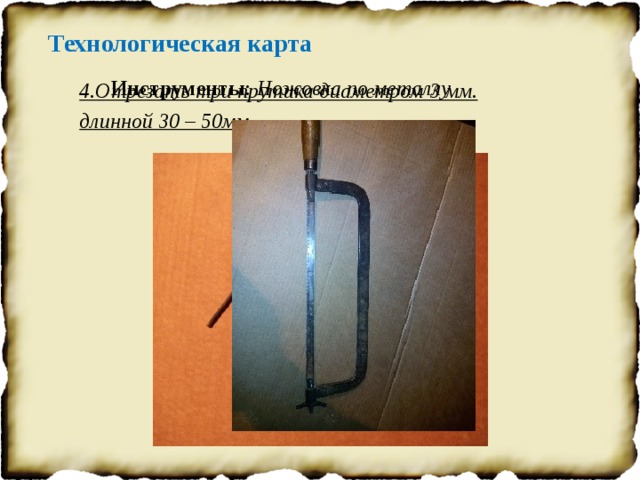

Технологическая карта Инструменты : Ножовка по металлу 4.Отрезать три прутика диаметром 3 мм. длинной 30 – 50мм.

Технологическая карта

Инструменты : Ножовка по металлу

4.Отрезать три прутика диаметром 3 мм. длинной 30 – 50мм.

Технологическая карта 5 . Отрезать 3 прямоугольника длинной 80 мм. шириной 40 мм. Инструменты и материалы: ножницы по металлу, металлический лист толщиной 0.5 мм.

Технологическая карта

5 . Отрезать 3 прямоугольника длинной 80 мм. шириной 40 мм.

Инструменты и материалы: ножницы по металлу, металлический лист толщиной 0.5 мм.

Технологическая карта Инструменты и материалы : маркер, лист нержавеющей стали толщиной 0,3 мм. 6.На листе из нержавеющей стали провести 5 кругов разного диаметра и нарисовать в них 5 лепестков

Технологическая карта

Инструменты и материалы : маркер, лист нержавеющей стали толщиной 0,3 мм.

6.На листе из нержавеющей стали провести 5 кругов разного диаметра и нарисовать в них 5 лепестков

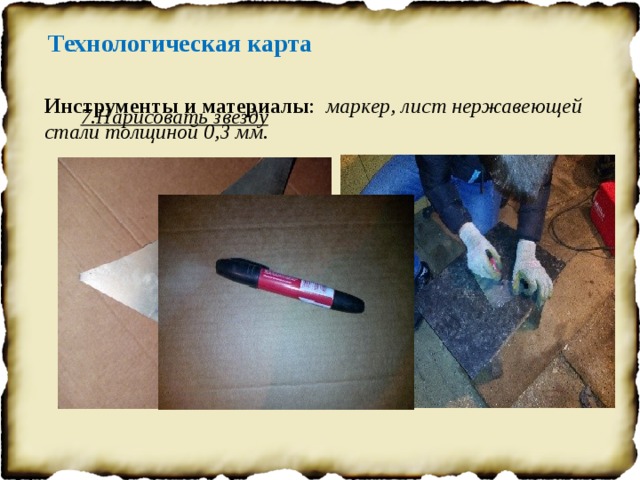

Технологическая карта Инструменты и материалы : маркер, лист нержавеющей стали толщиной 0,3 мм. 7.Нарисовать звезду

Технологическая карта

Инструменты и материалы : маркер, лист нержавеющей стали толщиной 0,3 мм.

7.Нарисовать звезду

Технологическая карта 8.Просверлить отверстие в центре звезды Инструменты : Дрель, сверло 5 мм

Технологическая карта

8.Просверлить отверстие в центре звезды

Инструменты : Дрель, сверло 5 мм

Технологическая карта 9.Вырезать звезду Инструменты: Ножницы по металлу

Технологическая карта

9.Вырезать звезду

Инструменты: Ножницы по металлу

Технологическая карта 10. Соединить края как показано на фотографии Инструменты : Пассатижи, круглогубцы

Технологическая карта

10. Соединить края как показано на фотографии

Инструменты : Пассатижи, круглогубцы

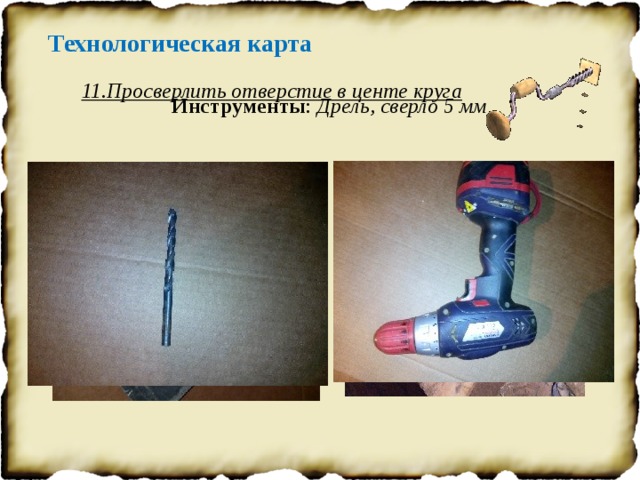

Технологическая карта 11.Просверлить отверстие в центе круга Инструменты : Дрель, сверло 5 мм

Технологическая карта

11.Просверлить отверстие в центе круга

Инструменты : Дрель, сверло 5 мм

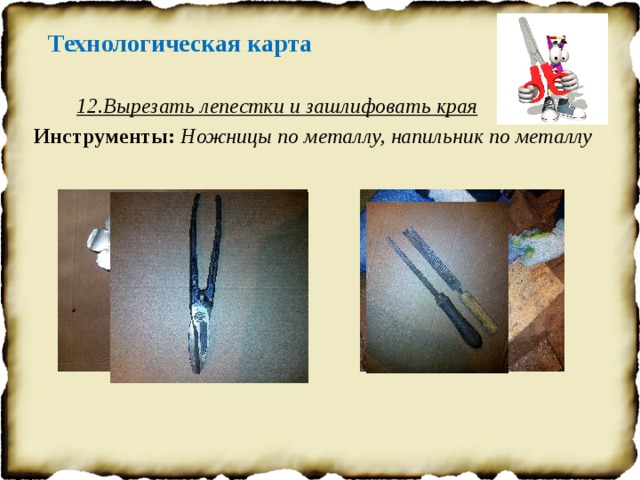

Технологическая карта 12.Вырезать лепестки и зашлифовать края Инструменты: Ножницы по металлу, напильник по металлу

Технологическая карта

12.Вырезать лепестки и зашлифовать края

Инструменты: Ножницы по металлу, напильник по металлу

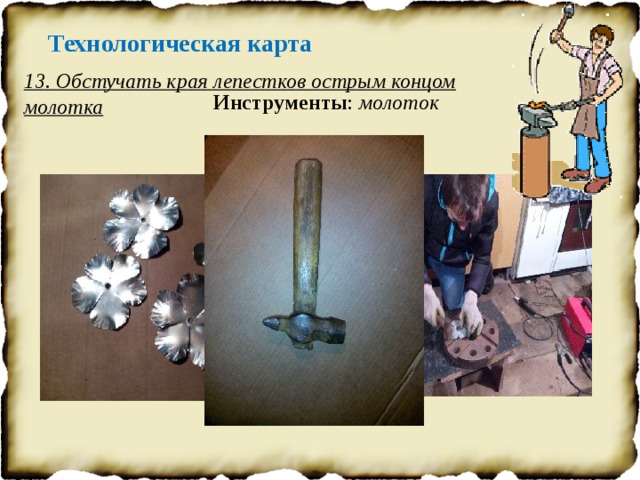

Технологическая карта 13. Обстучать края лепестков острым концом молотка Инструменты : молоток

Технологическая карта

13. Обстучать края лепестков острым концом молотка

Инструменты : молоток

Технологическая карта 14. Приварить тонкий прутик диаметром 3мм. к прямоугольной заготовке Оборудование : Электросварка

Технологическая карта

14. Приварить тонкий прутик диаметром 3мм. к прямоугольной заготовке

Оборудование : Электросварка

Технологическая карта 15. Приварить резьбу к пруту диаметром 5мм. и наварить небольшие бугорки Оборудование Электросварка

Технологическая карта

15. Приварить резьбу к пруту диаметром 5мм. и наварить небольшие бугорки

Оборудование Электросварка

Технологическая карта 16. Придать форму шипа из бугорков Инструменты:  напильник по металлу

Технологическая карта

16. Придать форму шипа из бугорков

Инструменты: напильник по металлу

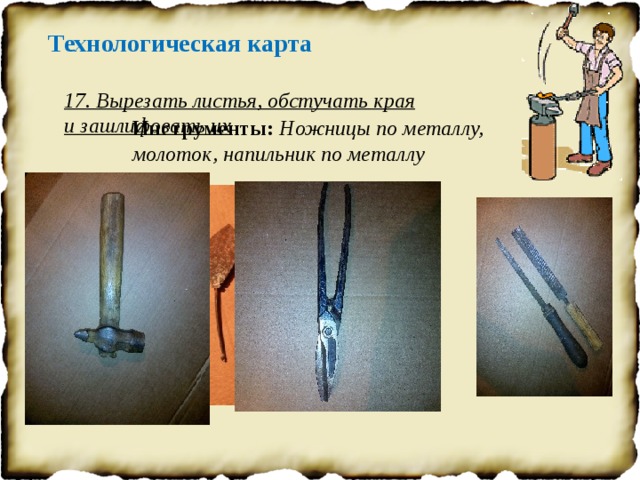

Технологическая карта 17. Вырезать листья, обстучать края и зашлифовать их Инструменты: Ножницы по металлу, молоток, напильник по металлу

Технологическая карта

17. Вырезать листья, обстучать края и зашлифовать их

Инструменты: Ножницы по металлу, молоток, напильник по металлу

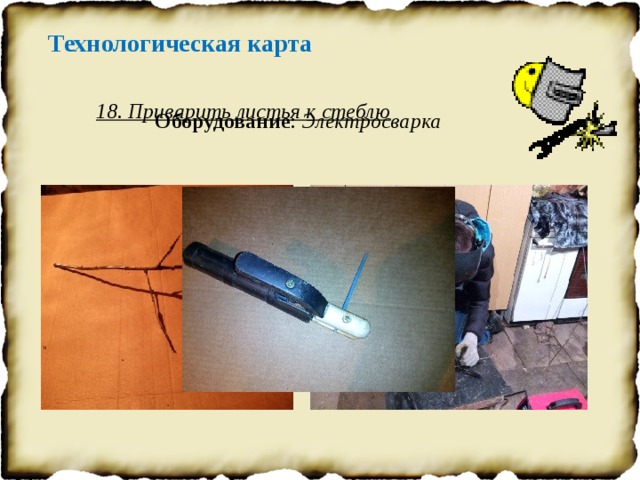

Технологическая карта 18. Приварить листья к стеблю Оборудование : Электросварка

Технологическая карта

18. Приварить листья к стеблю

Оборудование : Электросварка

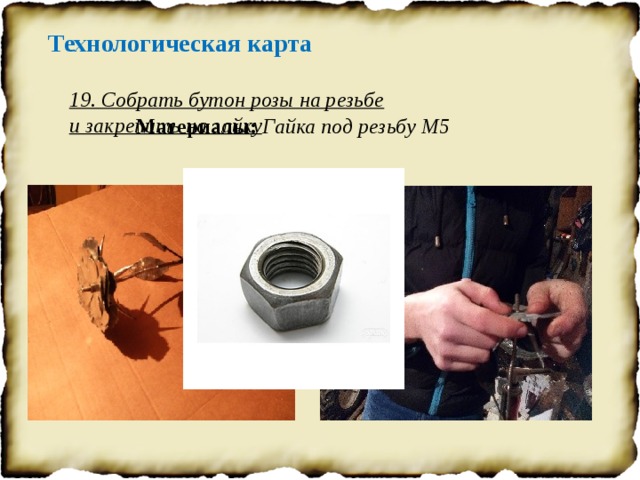

Технологическая карта 19. Собрать бутон розы на резьбе и закрепить на гайку Материалы: Гайка под резьбу М5

Технологическая карта

19. Собрать бутон розы на резьбе и закрепить на гайку

Материалы: Гайка под резьбу М5

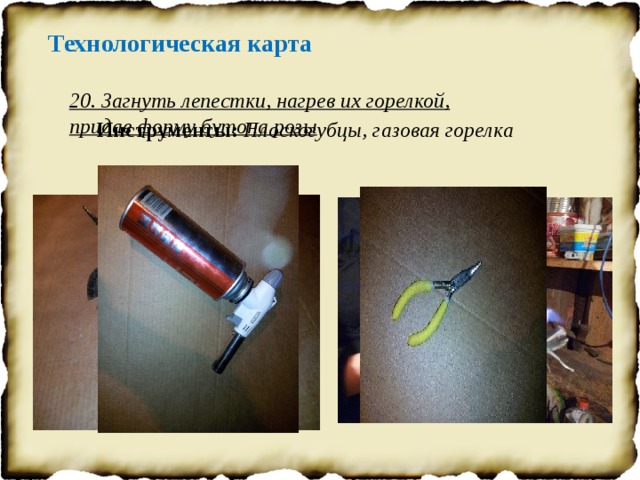

Технологическая карта 20. Загнуть лепестки, нагрев их горелкой, придав форму бутона розы Инструменты: Плоскогубцы, газовая горелка

Технологическая карта

20. Загнуть лепестки, нагрев их горелкой, придав форму бутона розы

Инструменты: Плоскогубцы, газовая горелка

Технологическая карта 21. Отшлифовать изделие и покрасить серебрянкой , концы лепестков покрасить бронзовой краской Материалы: Шкурка Р100,кисточка, серебрянка, бронзовая краска

Технологическая карта

21. Отшлифовать изделие и покрасить серебрянкой , концы лепестков покрасить бронзовой краской

Материалы: Шкурка Р100,кисточка, серебрянка, бронзовая краска

Экономическая оценка Все инструменты у меня были Электроэнергия – Э, цена 1 квт=8 руб. Электросварка потребляет – 4,5 кВт. Я работал – 30 мин. Э= 4,5*0,5=2,25 квт. На электроэнергию я потратил: 2,25 * 8= 18 руб Стоимость краски: 0,5- 110 руб. 0,2* 110=22 руб. нержавейка стоит 2500*1250*0,5 =1600 руб. Я израсходовал 120*300 = 40 руб. общая стоимость моего изделия составляет: 22+18+40 =80 руб.

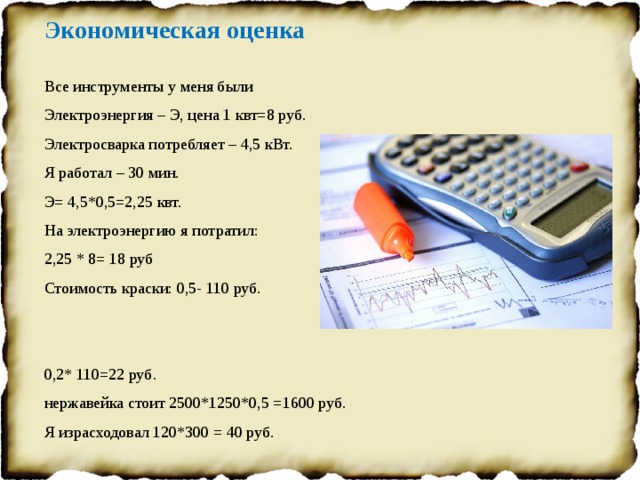

Экономическая оценка

Все инструменты у меня были

Электроэнергия – Э, цена 1 квт=8 руб.

Электросварка потребляет – 4,5 кВт.

Я работал – 30 мин.

Э= 4,5*0,5=2,25 квт.

На электроэнергию я потратил:

2,25 * 8= 18 руб

Стоимость краски: 0,5- 110 руб.

0,2* 110=22 руб.

нержавейка стоит 2500*1250*0,5 =1600 руб.

Я израсходовал 120*300 = 40 руб.

общая стоимость моего изделия составляет:

22+18+40 =80 руб.



Экологическая оценка Лакокрасочная продукция имеет государственный стандарт и разрешена к применению. Никаких химических, вредных веществ в процессе изготовления моего изделия не выделено. Все использованные материалы изготовлены из экологически чистого сырья и не содержат озоноразрушающих веществ.

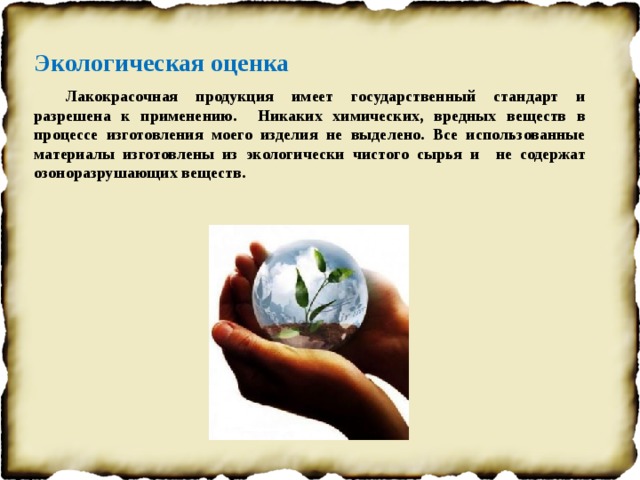

Экологическая оценка

Лакокрасочная продукция имеет государственный стандарт и разрешена к применению. Никаких химических, вредных веществ в процессе изготовления моего изделия не выделено. Все использованные материалы изготовлены из экологически чистого сырья и не содержат озоноразрушающих веществ.



Самоанализ

Анализ полученных результатов

  • На изготовление розы из металла потребовалось мало материала, изделие получилось экономичным, так как я изготовил его сам;
  • Качество изделия соответствует требованиям, предъявляемым к изделиям из металла
  • Роза хорошо вписалась в интерьер комнаты.

Я очень доволен своей работой. Изготовление розы доставило мне большое удовольствие! Качество своей работы я проверил и показал учителю. В целом получилось художественное изделие, которое послужило хорошим подарком.

  • Своим опытом я могу поделиться с друзьями.

Заключение и вывод по теме

В процессе проектирования решились следующие задачи:

  • дополнительное, углубленное изучение различных способов обработки металла;
  • научился быстро и своевременно, используя техническую литературу и интернет, добывать различную техническую информацию;
  • достигнуты хорошие технико-экономические показатели в результате выполнения проекта;
  • на основе изученных технологий разработан технологический процесс изготовления изделия;

Поэтому считаю, что цель по разработке и изготовлению розы достигнута.

Как видно из расчетов, изготовление ее не требует больших материальных затрат.

В наши дни, когда товары промышленного производства заполнили наш быт, я предлагаю сделать изделие своими руками, внеся элементы творчества и индивидуальности в окружающий нас мир. А главное – вы получите огромное удовольствие от вещи, сделанной вашим трудом в сочетании с оригинальной фантазией.

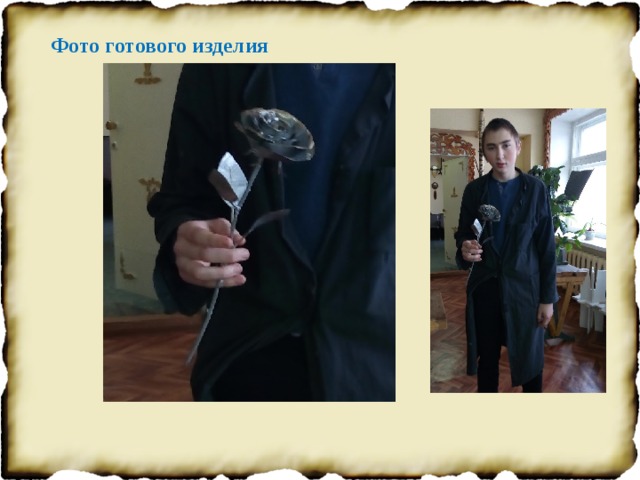

Фото готового изделия

Фото готового изделия
