Презентация "По страницам любимых книг"

Управление общего и дошкольного образования

Администрации г. Норильска

Муниципальное образовательное учреждение

дополнительного образования

«Дом детского творчества»

« По страницам

любимых книг »

Подготовила:

п едагог доп.образования

Урбан Н.Е.

Норильск

«Книга - друг, советчик, э то источник многих добрых мыслей, чувств, знаний» Ю.А.Гагарин »

Папы и мамы часто сетуют на то, что не успеют купить сыну или дочери игрушку, как они ее разберут по частям. Порой взрослым невдомек, что ребенка толкает на это жажда знаний, стремление понять, как самолет летает, машинка едет, робот ходит.

Ребенок сам хочет построить ракету или самолет, машину или лодку, другие игрушки, которые, непременно, были бы действующие.

Осуществить эти желания предлагает педагог дополнительного образования по начальному техническому моделированию.

Приглашаем Вас в небольшое путешествие в мир техники по страницам наших любимых книг.

Оно поможет развить технический кругозор детей; даст понятие о последовательности трудовых процессов. Будет совершенствовать умения и навыки в работе с различными инструментами и материалами, прививать интерес к труду.

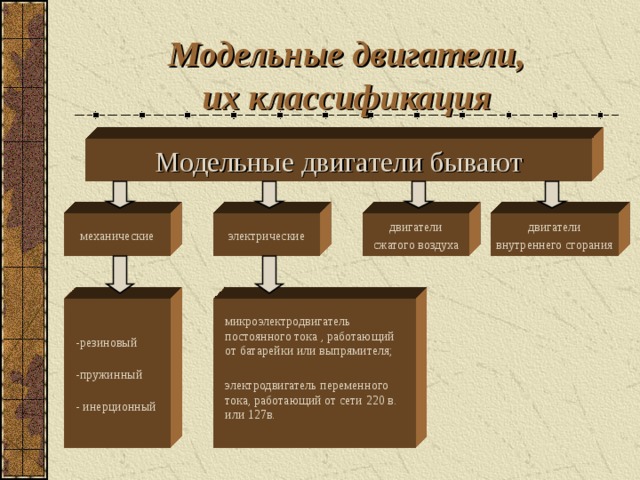

Модельные двигатели,

их классификация

Модельные двигатели бывают

д вигатели

внутреннего сгорания

д вигатели

сжатого воздуха

электрические

механические

микроэлектродвигатель постоянного тока , работающий от батарейки или выпрямителя;

-р езиновый

-п ружинный

электродвигатель переменного тока, работающий от сети 220 в. или 127в.

- инерционный

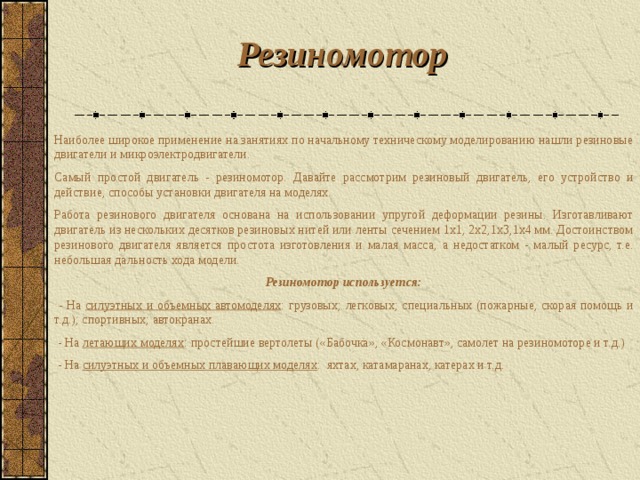

Резиномотор

Наиболее широкое применение на занятиях по начальному техническому моделированию нашли резиновые двигатели и микроэлектродвигатели.

Самый простой двигатель - резиномотор. Давайте рассмотрим резиновый двигатель, его устройство и действие, способы установки двигателя на моделях.

Работа резинового двигателя основана на использовании упругой деформации резины. Изготавливают двигатель из нескольких десятков резиновых нитей или ленты сечением 1x1, 2x2,1x3,1x4 мм. Достоинством резинового двигателя является простота изготовления и малая масса, а недостатком - малый ресурс, т.е. небольшая дальность хода модели.

Резиномотор используется:

- На силуэтных и объемных автомоделях : грузовых; легковых; специальных (пожарные, скорая помощь и т.д.); спортивных; автокранах.

- На летающих моделях : простейшие вертолеты («Бабочка», «Космонавт», самолет на резиномоторе и т.д.)

- На силуэтных и объемных плавающих моделях : яхтах, катамаранах, катерах и т.д.

Чтобы изготовить резиномотор для летающей модели необходимо подготовить следующие материалы:

1. Резина типа «венгерка»

2. Корпус модели (делают из д ревесины )

3. Кронштейн (металлический или деревянный).

4. Два куска проволоки (скрепки) для изготовления крючков.

5. Шайбы (бусинки, фольга).

6. Винт

Корпус делают из д ревесины с чисто обработанными поверхностями. На рабочей поверхности вбивают два гвозд ика на расстоянии, равном расчетной длине двигателя. Резиновую ленту укладывают н а корпусе виток к витку с легким натяжением на гвоздях. Концы ленты связывают морским узлом, растягивают его и обматывают прочной ниткой. Затем растягивают весь жгут и середину плотно обматывают ниткой . Оба к онц а ленты растягивают и обматывают ниткой, получая петл и .. Одной петл ей резиномотор крепится на валу винта , другой - на корпусе модели .

Для качественной работы резиномотор требует ухода. Его тщательно промывают теплой водой с детским мылом, сушат, смазывают касторовым маслом к, подвергая последовательной вытяжке, закручивают сначала на 50, потом на 70, 100, 120 и далее до 90% максимально допустимых оборотов, давая каждый раз двигателю возможность полностью раскрутиться.

После вытяжки двигатель укладывают в полиэтиленовый пакет, нумеруют, помещают в банку из темного стекла с герметической пробкой и выдерживают 10— 12 дней. После пусков резиномотор вновь промывают и смазывают касторовым маслом. При длительном хранении резину оберегают от солнечного света, пыли и действия керосина, бензина, бензола и минеральных масел. Касторовое масло, рыбий жир и глицерин вредного влияния на резину не оказывают.

На небольших простых моделях (катер, самолет, автомобиль) резиномотор устанавливают под корпусом на специальных кронштейнах, на моделях больших размеров - чаще всего внутри корпуса.

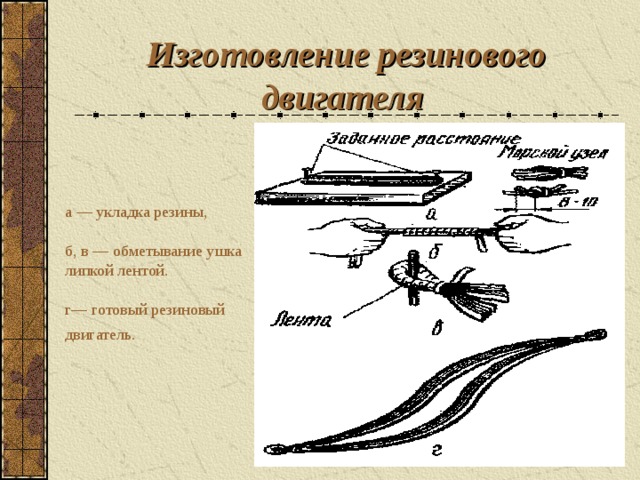

Изготовление резинового

двигателя

а — укладка резины,

б, в — обметывание ушка

липкой лентой .

г— готовый резиновый

двигатель.

Примерный перечень

моделей, двигающихся при

помощи резиномотора

• Танк
• Лодочка на резиномоторе
• Стреляющая пушка
• Колесный корабль
• Чебурашка и Крокодил Гена и т.д.

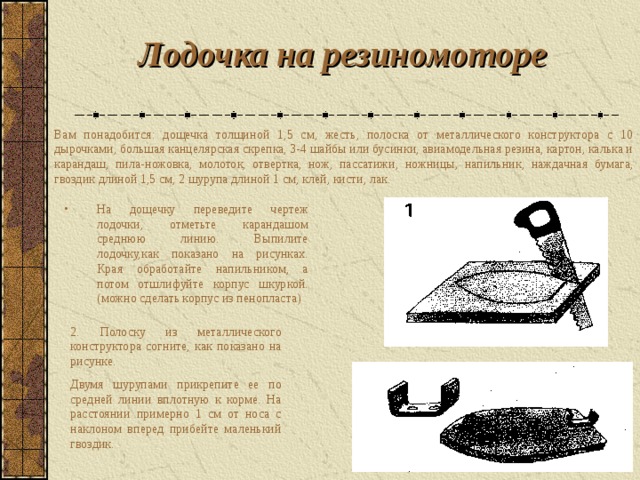

Л одочка на резиномоторе

Вам понадобится: дощечка толщиной 1,5 см, жесть, полоска от металлического конструктора с 10 дырочками, большая канцелярская скрепка, 3-4 шайбы или бусинки, авиамодельная резина, картон, калька и карандаш, пила - ножовка, молоток, отвертка, нож, пассатижи, ножницы, напильник, наждачная бумага, гвоздик длиной 1,5 см, 2 шурупа длиной 1 см, клей, кисти, лак.

• На дощечку переведите чертеж лодочки, отметьте карандашом среднюю линию. Выпилите лодочку,как показано на рисунках. Края обработайте напильником, а потом отшлифуйте корпус шкуркой. (можно сделать корпус из пенопласта)

2. Полоску из металлического конструктора согните, как показано на рисунке.

Двумя шурупами прикрепите ее по средней линии вплотную к корме. На расстоянии примерно 1 см от носа с наклоном вперед прибейте маленький гвоздик.

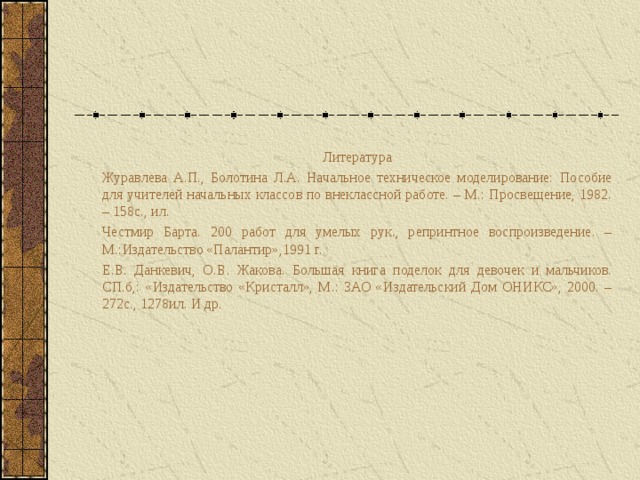

Литература

Журавлева А.П., Болотина Л.А. Начальное техническое моделирование: Пособие для учителей начальных классов по внеклассной работе. – М.: Просвещение, 1982. – 158с., ил.

Честмир Барта. 200 работ для умелых рук., репринтное воспроизведение. –М.:Издательство «Палантир»,1991 г.

Е.В. Данкевич, О.В. Жакова. Большая книга поделок для девочек и мальчиков. СП.б,: «Издательство «Кристалл», М.: ЗАО «Издательский Дом ОНИКС», 2000. – 272с., 1278ил. И др.
