Устройство фрезерного станка

Муниципальное автономное образовательное учреждение

Средняя общеобразовательная школа №147

Презентация на тему «Фрезерный станок НГФ110Ш4 и технология фрезерования»

7 класс

Работу выполнил Шамурин В.В. учитель технологии

Челябинск 2017 год.

• Цельные
• Сборные

• С прямыми зубьями
• С винтовыми зубьями
• С разнонаправленными

зубьями

• С остроконечными зубьями
• С затылованными зубьями

• Цилиндрические
• Торцевые
• Угловые

4. Фасонные

5. Дисковые

С винтовыми зубьями

С прямыми зубьями

• Основание
• Станина
• Электродвигатель
• Коробка скоростей
• Клиноременная передача
• Шпиндель

7. Оправка

8. Серьга

9. Хобот

10. Консоль

11. Поперечные салазки

12. Стол

• Пост управления
• Рукоятки переключения оборотов шпинделя
• Маховик вертикальной подачи
• Маховик поперечной подачи
• Маховик продольной подачи
• Крепление консоли
• Гайка крепления серьги

Отпустить гайку крепле-

ния фрезы на оправке.

Отпустить гайку крепле-

ния серьги.

Снять серьгу.

Снять гайку с оправки.

Снять распорные втулки.

Снять фрезу.

Надеть фрезу на оправку.

Надеть распорные втулки.

Накрутить гайку на оправку.

Надеть серьгу.

Затянуть гайку крепле-

ния серьги.

Затянуть гайку крепле-

ния фрезы на оправке.

Изогнутые универсальные

Вилкообразные

Плиточные

Другие

Корытообразные

Торцевой

фрезой

Торцевой

фрезой

Цилиндрической

фрезой

Концевыми фрезами

Шпоночными фрезами

Пазовыми фрезами

Угловыми

фрезами

Т-образной

фрезой

Концевой одно-

Угловой фрезой

Фасонными фрезами

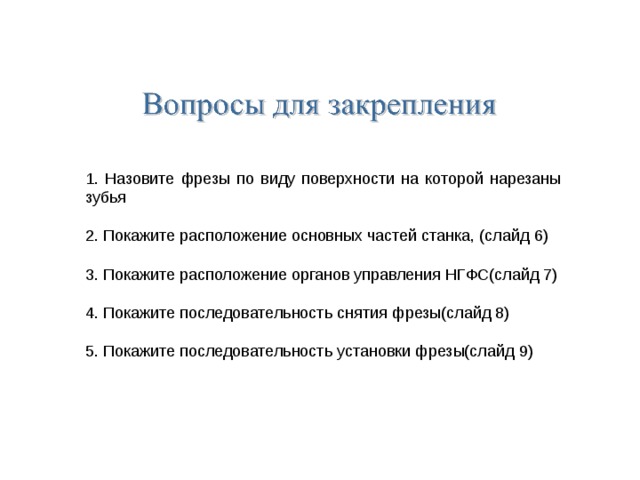

1. Назовите фрезы по виду поверхности на которой нарезаны зубья

2. Покажите расположение основных частей станка, (слайд 6)

3. Покажите расположение органов управления НГФС(слайд 7)

4. Покажите последовательность снятия фрезы(слайд 8)

5. Покажите последовательность установки фрезы(слайд 9)
