Пояснительная записка
Программой технологии на отдельных этапах обучения, начиная с 5 класса, предусмотрена работа учащихся по технологической документации.
Технологическая документация определяет последовательность изготовления изделий и содержит описание отдельных маршрутов (путей) по всем переходам.
В школе применяют два вида технической документации: чертеж (или технический рисунок) и технологическую карту.
Представленные технологические карты способствует формированию и закреплению у учащихся трудовых умений по выполнению различных операций, предусмотренных технологией обработки искусственного древесного материала (фанеры).
Данные технологические карты разработаны мною и рекомендованы как методическое пособие для учителей технологии, преподающих в 5-9 классах.
Технологическая карта.

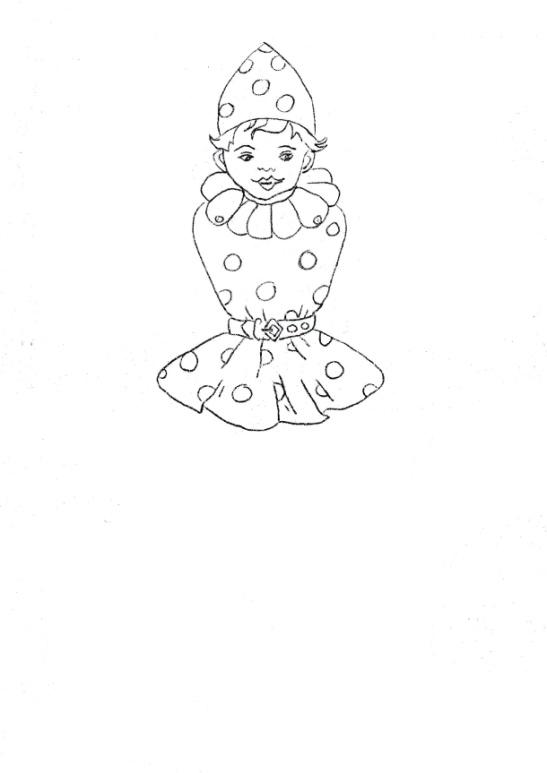

Изготовление игрушки марионетки «Арлекин»
| № п/п | Последовательность выполнение работ | Эскиз обработки | Оборудование и инструменты |
| 1 | 2 | 3 | 4 |
| 1 | На трёхслойную фанеру с помощью трафарета и копировальной бумаги нанести рисунок тела клоуна и вырезать лобзиком |
| Верстак столярный, столик станок, лобзик, бумага наждачная, копировальная бумага, трафарет, карандаш, шило |
| 2 | На фанеру с помощью трафарета и копировальной бумаги нанести рисунок рук и вырезать лобзиком |
| Верстак столярный, столик станок, лобзик, бумага наждачная, копировальная бумага, трафарет, карандаш, шило |

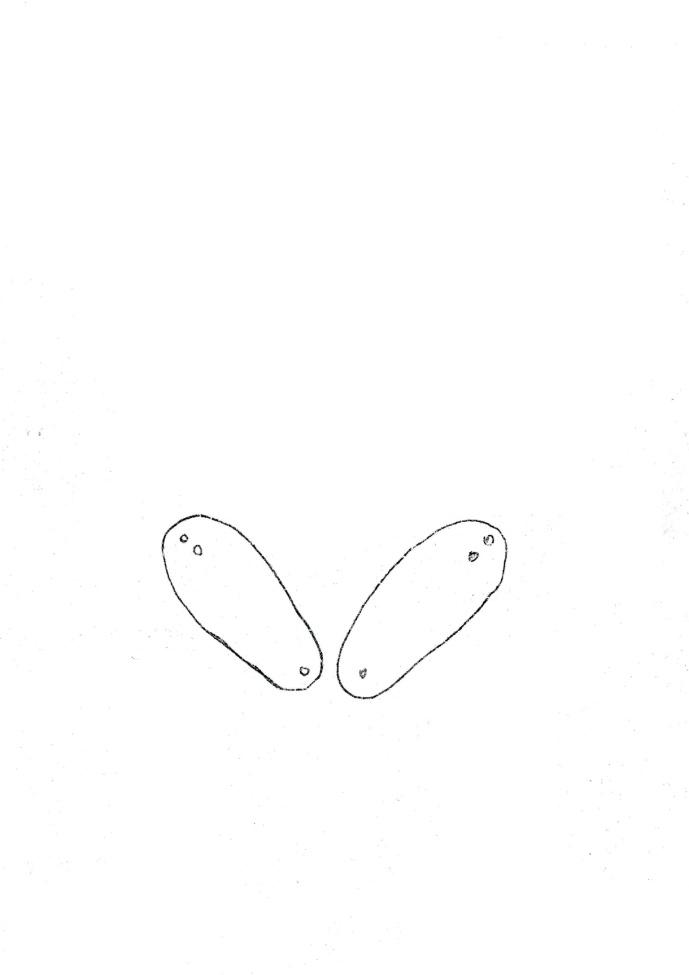

| 3 | На фанеру с помощью трафарета и копировальной бумаги нанести рисунок бедра и вырезать лобзиком |
| Верстак столярный, столик станок, лобзик, бумага наждачная, копировальная бумага, трафарет, карандаш, шило |
| 4 | На фанеру с помощью трафарета и копировальной бумаги нанести рисунок ступней и вырезать лобзиком |
| Верстак столярный, столик станок, лобзик, бумага наждачная, копировальная бумага, трафарет, карандаш, шило |
| 5 | Просверлить на руках и ногах по меткам отверстия , в верхние отверстия продеть и завязать нитку. Просверлить в теле отверстия. С помощью проволоки сделать подвижное соединение тела и конечностей марионетки |
| Нить, проволока диметром 1-2 мм., дрель, сверло диаметром 2мм и 4 мм., плоскогубцы, ножницы, нож. |
Технологическая карта.

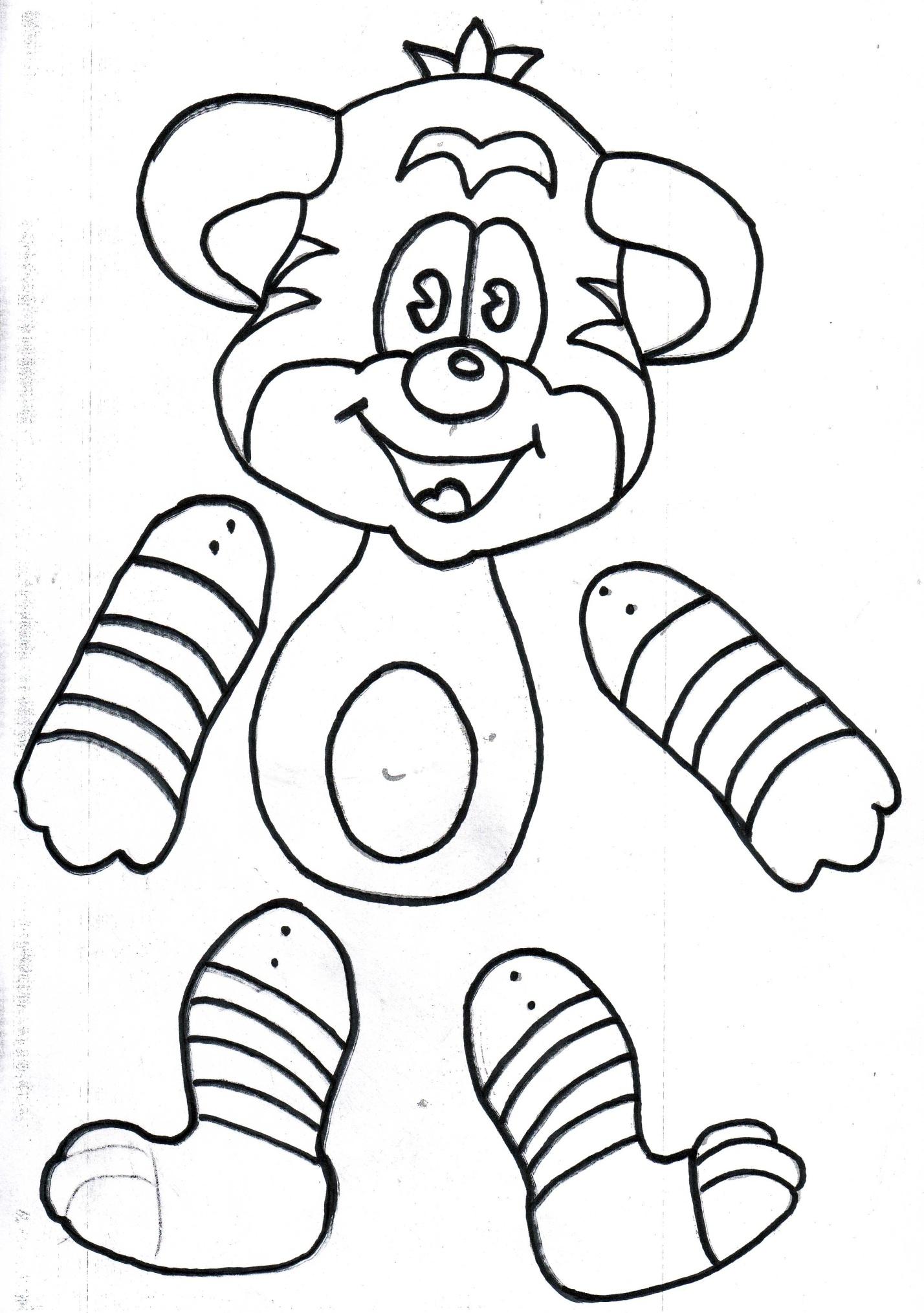

Изготовление игрушки марионетки «Енот»
| № п/п | Последовательность выполнение работ | Эскиз обработки | Оборудование и инструменты |
| 1 | 2 | 3 | 4 |
| 1 | На трёхслойную фанеру с помощью трафарета и копировальной бумаги нанести рисунок тела енота и вырезать лобзиком |
| Верстак столярный, столик станок, лобзик, бумага наждачная, копировальная бумага, трафарет, карандаш, шило |
| 2 | На фанеру с помощью трафарета и копировальной бумаги нанести рисунок передних лап и вырезать лобзиком |
| Верстак столярный, столик станок, лобзик, бумага наждачная, копировальная бумага, трафарет, карандаш, шило |
| 3 | На фанеру с помощью трафарета и копировальной бумаги нанести рисунок задних лап и вырезать лобзиком |
| Верстак столярный, столик станок, лобзик, бумага наждачная, копировальная бумага, трафарет, карандаш, шило |
| 4 | Просверлить в лапах по меткам отверстия , в верхние отверстия продеть и завязать нитку. Просверлить в теле отверстия. С помощью проволоки сделать подвижное соединение тела и лап марионетки |
| Нить, проволока диметром 1-2 мм., дрель, сверло диаметром 2мм и 4 мм., плоскогубцы, ножницы, нож. |
Технологическая карта.

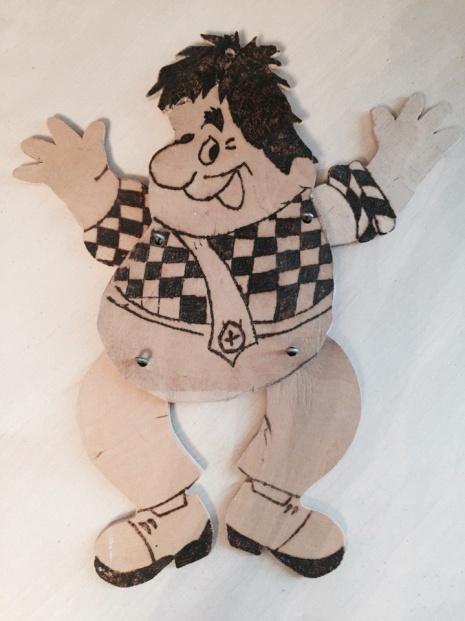

Изготовление игрушки марионетки «Карлсон»
| № п/п | Последовательность выполнение работ | Эскиз обработки | Оборудование и инструменты |
| 1 | 2 | 3 | 4 |

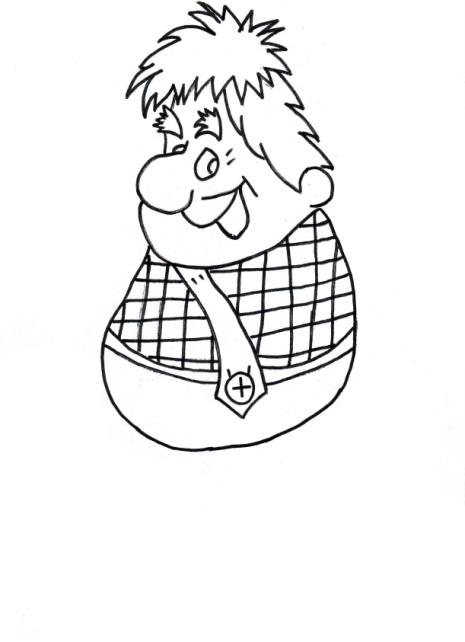

| 1 | На трёхслойную фанеру с помощью трафарета и копировальной бумаги нанести рисунок тела и вырезать лобзиком |
| Верстак столярный, столик станок, лобзик, бумага наждачная, копировальная бумага, трафарет, карандаш, шило |

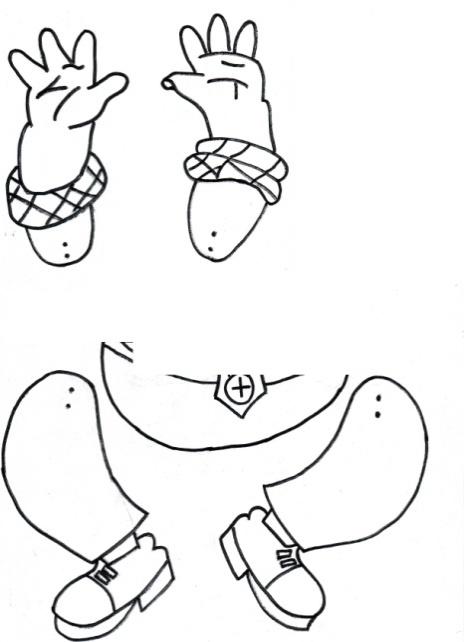

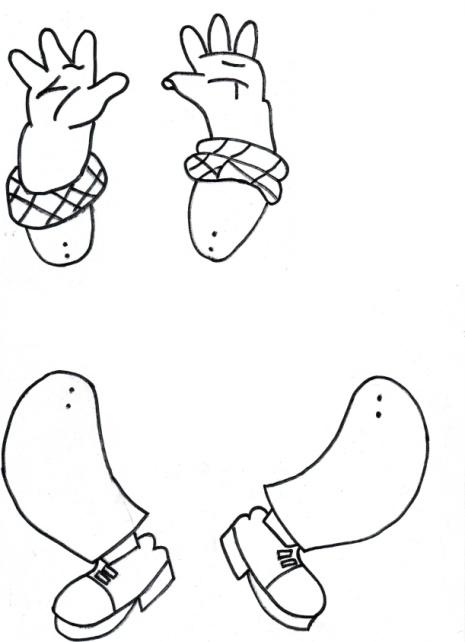

| 2 | На фанеру с помощью трафарета и копировальной бумаги нанести рисунок передних лап и вырезать лобзиком |
| Верстак столярный, столик станок, лобзик, бумага наждачная, копировальная бумага, трафарет, карандаш, шило |
| 3 | На фанеру с помощью трафарета и копировальной бумаги нанести рисунок задних лап и вырезать лобзиком |
| Верстак столярный, столик станок, лобзик, бумага наждачная, копировальная бумага, трафарет, карандаш, шило |
| 4 | Просверлить на руках и ногах по меткам отверстия , в верхние отверстия продеть и завязать нитку. Просверлить в теле отверстия. С помощью проволоки сделать подвижное соединение тела и конечностей марионетки |
| Нить, проволока диметром 1-2 мм., дрель, сверло диаметром 2мм и 4 мм., плоскогубцы, ножницы, нож. |
Технологическая карта.

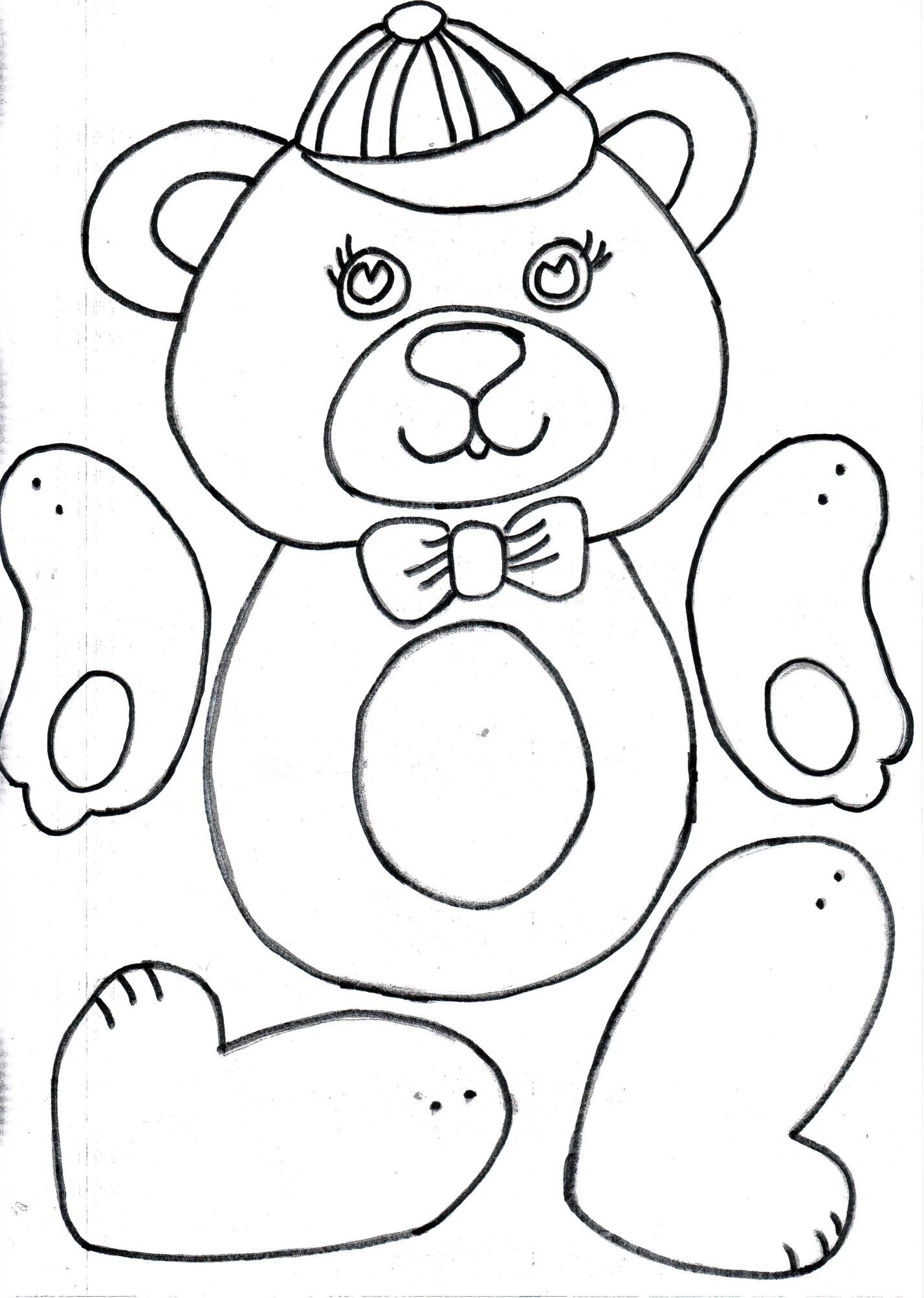

Изготовление игрушки марионетки «Медведь»
| № п/п | Последовательность выполнение работ | Эскиз обработки | Оборудование и инструменты |
| 1 | 2 | 3 | 4 |

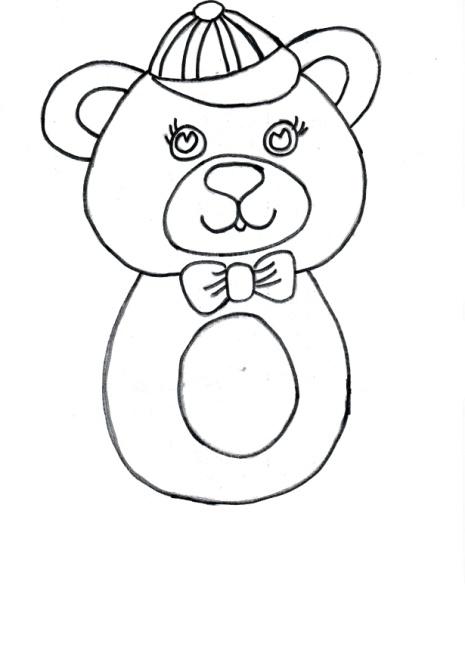

| 1 | На трёхслойную фанеру с помощью трафарета и копировальной бумаги нанести рисунок тела и вырезать лобзиком |
| Верстак столярный, столик станок, лобзик, бумага наждачная, копировальная бумага, трафарет, карандаш, шило |
| 2 | На фанеру с помощью трафарета и копировальной бумаги нанести рисунок передних лап и вырезать лобзиком |
| Верстак столярный, столик станок, лобзик, бумага наждачная, копировальная бумага, трафарет, карандаш, шило |
| 3 | На фанеру с помощью трафарета и копировальной бумаги нанести рисунок задних лап и вырезать лобзиком |
| Верстак столярный, столик станок, лобзик, бумага наждачная, копировальная бумага, трафарет, карандаш, шило |
| 4 | Просверлить в лапах по меткам отверстия , в верхние отверстия продеть и завязать нитку. Просверлить в теле отверстия. С помощью проволоки сделать подвижное соединение тела и лап марионетки |
| Нить, проволока диметром 1-2 мм., дрель, сверло диаметром 2мм и 4 мм., плоскогубцы, ножницы, нож. |
Технологическая карта.
Изготовление игрушки марионетки «Кукла Даша»
| № п/п | Последовательность выполнение работ | Эскиз обработки | Оборудование и инструменты |
| 1 | 2 | 3 | 4 |
| 1 | На трёхслойную фанеру с помощью трафарета и копировальной бумаги нанести рисунок тела Куклы Даши и вырезать лобзиком |
| Верстак столярный, столик станок, лобзик, бумага наждачная, копировальная бумага, трафарет, карандаш, шило |
| 2 | На фанеру с помощью трафарета и копировальной бумаги нанести рисунок рук и вырезать лобзиком |
| Верстак столярный, столик станок, лобзик, бумага наждачная, копировальная бумага, трафарет, карандаш, шило |

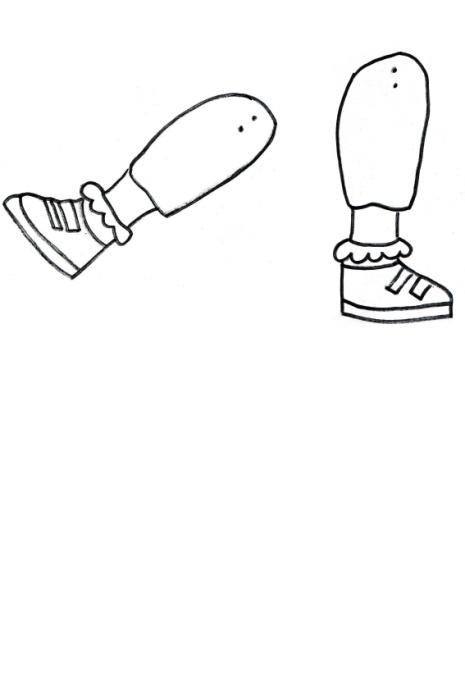

| 3 | На фанеру с помощью трафарета и копировальной бумаги нанести рисунок ног и вырезать лобзиком |
| Верстак столярный, столик станок, лобзик, бумага наждачная, копировальная бумага, трафарет, карандаш, шило |
| 4 | Просверлить на руках и ногах по меткам отверстия , в верхние отверстия продеть и завязать нитку. Просверлить в теле отверстия. С помощью проволоки сделать подвижное соединение тела и конечностей марионетки | Нить, проволока диметром 1-2 мм., дрель, сверло диаметром 2мм и 4 мм., плоскогубцы, ножницы, нож. |
