САПР технология 7 класс

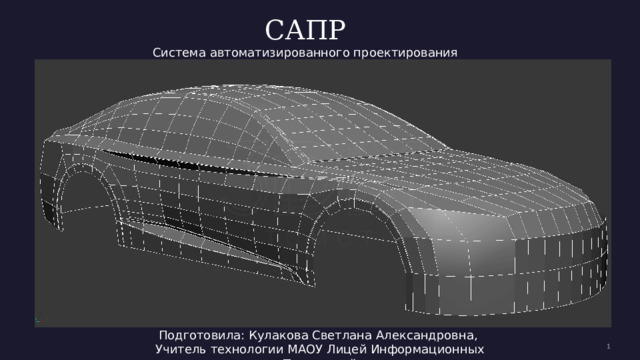

САПР

Система автоматизированного проектирования

Подготовила: Кулакова Светлана Александровна,

Учитель технологии МАОУ Лицей Информационных Технологий

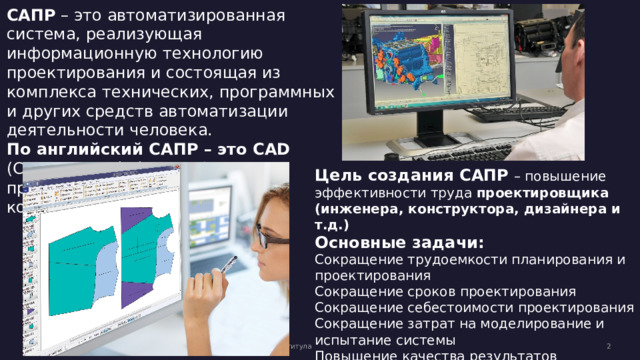

САПР – это автоматизированная система, реализующая информационную технологию проектирования и состоящая из комплекса технических, программных и других средств автоматизации деятельности человека.

По английский САПР – это CAD (Computer-Aided Design) – проектирование с помощью компьютера.

Цель создания САПР – повышение эффективности труда проектировщика (инженера, конструктора, дизайнера и т.д.)

Основные задачи:

Сокращение трудоемкости планирования и проектирования

Сокращение сроков проектирования

Сокращение себестоимости проектирования

Сокращение затрат на моделирование и испытание системы

Повышение качества результатов проектирования

Вторник, 2 февраля 20XX г.

Образец текста нижнего колонтитула

Система Автоматизированного ПРоектирования является важной частью процесса проектирования. Прежде чем тратить какие-либо физические ресурсы, САПР воплощает вашу идею в жизнь в цифровом мире.

САПР в основном используется для детальной проработки 3D моделей или 2D-чертежей физических компонентов, но и также используется на протяжении всего процесса проектирования до определения методов изготовления компонентов.

Вторник, 2 февраля 20XX г.

Образец текста нижнего колонтитула

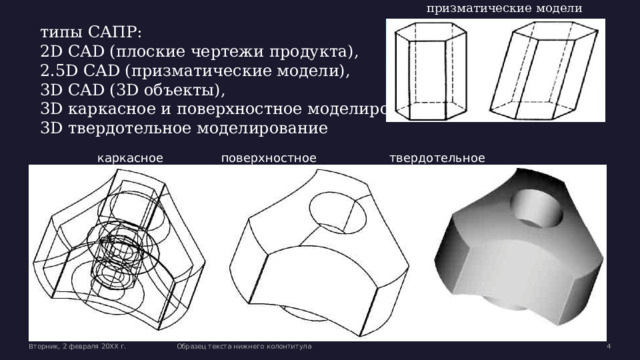

призматические модели

типы САПР:

2D CAD (плоские чертежи продукта),

2.5D CAD (призматические модели),

3D CAD (3D объекты),

3D каркасное и поверхностное моделирование

3D твердотельное моделирование

каркасное поверхностное твердотельное

Вторник, 2 февраля 20XX г.

Образец текста нижнего колонтитула

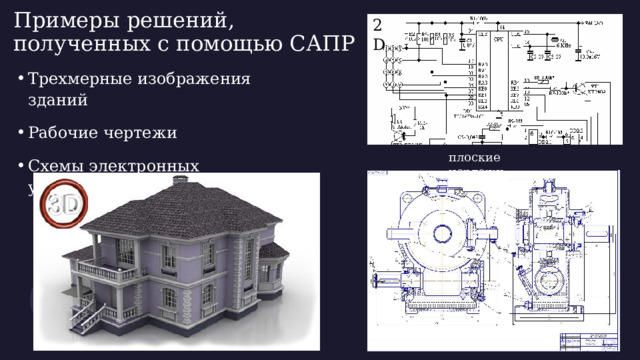

Примеры решений, полученных с помощью САПР

2D

• Трехмерные изображения зданий
• Рабочие чертежи
• Схемы электронных устройств

плоские чертежи

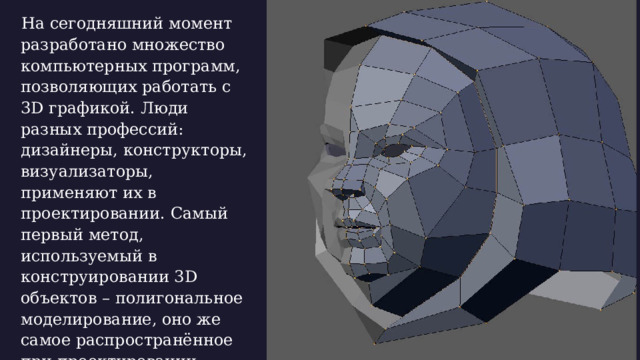

На сегодняшний момент разработано множество компьютерных программ, позволяющих работать с 3D графикой. Люди разных профессий: дизайнеры, конструкторы, визуализаторы, применяют их в проектировании. Самый первый метод, используемый в конструировании 3D объектов – полигональное моделирование, оно же самое распространённое при проектировании интерьеров, зданий, среды обитания человека.

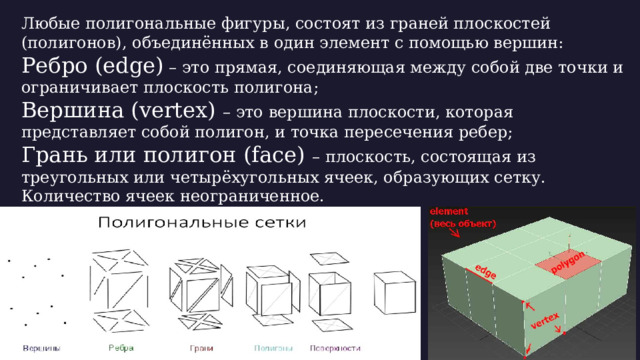

Любые полигональные фигуры, состоят из граней плоскостей (полигонов), объединённых в один элемент с помощью вершин:

Ребро (edge) – это прямая, соединяющая между собой две точки и ограничивает плоскость полигона;

Вершина (vertex) – это вершина плоскости, которая представляет собой полигон, и точка пересечения ребер;

Грань или полигон (face) – плоскость, состоящая из треугольных или четырёхугольных ячеек, образующих сетку. Количество ячеек неограниченное.

Вторник, 2 февраля 20XX г.

Образец текста нижнего колонтитула

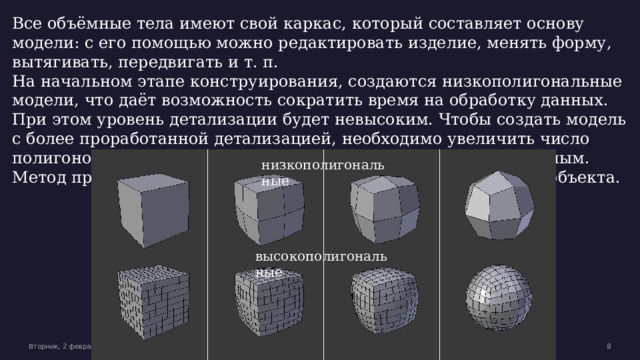

Все объёмные тела имеют свой каркас, который составляет основу модели: с его помощью можно редактировать изделие, менять форму, вытягивать, передвигать и т. п.

На начальном этапе конструирования, создаются низкополигональные модели, что даёт возможность сократить время на обработку данных. При этом уровень детализации будет невысоким. Чтобы создать модель с более проработанной детализацией, необходимо увеличить число полигонов, такое изделие будет называться высокополигональным. Метод применяется, когда необходимо создать точную копию объекта.

низкополигональные

высокополигональные

Вторник, 2 февраля 20XX г.

Образец текста нижнего колонтитула

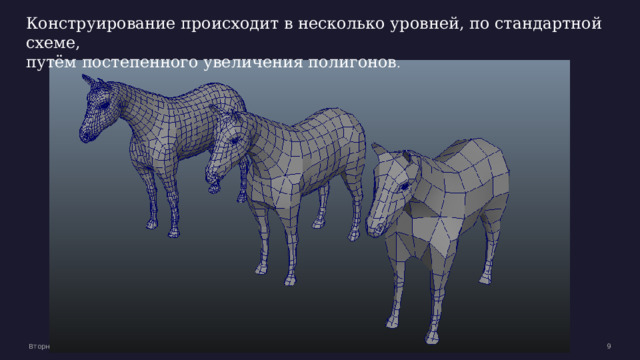

Конструирование происходит в несколько уровней, по стандартной схеме,

путём постепенного увеличения полигонов .

Вторник, 2 февраля 20XX г.

Образец текста нижнего колонтитула

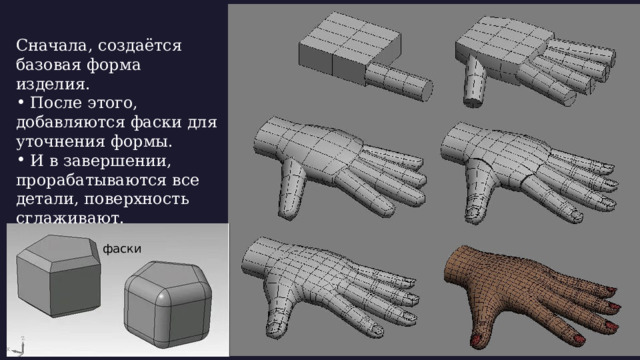

Сначала, создаётся базовая форма изделия.

• После этого, добавляются фаски для уточнения формы.
• И в завершении, прорабатываются все детали, поверхность сглаживают.

фаски

Вторник, 2 февраля 20XX г.

Образец текста нижнего колонтитула

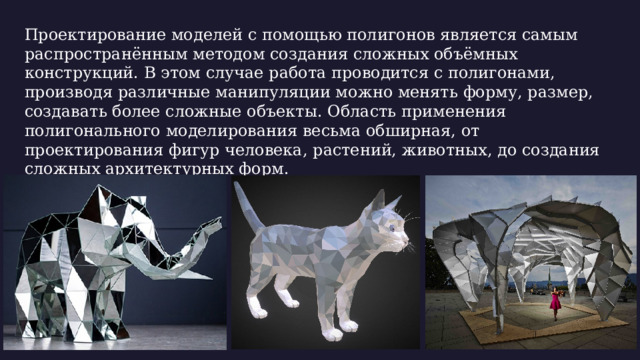

Проектирование моделей с помощью полигонов является самым распространённым методом создания сложных объёмных конструкций. В этом случае работа проводится с полигонами, производя различные манипуляции можно менять форму, размер, создавать более сложные объекты. Область применения полигонального моделирования весьма обширная, от проектирования фигур человека, растений, животных, до создания сложных архитектурных форм.

09/21/2025

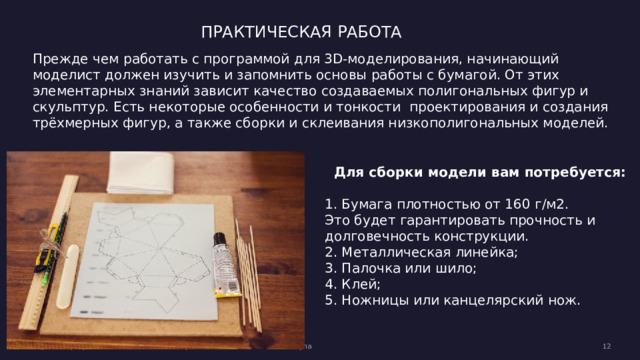

ПРАКТИЧЕСКАЯ РАБОТА

Прежде чем работать с программой для 3D-моделирования, начинающий моделист должен изучить и запомнить основы работы с бумагой. От этих элементарных знаний зависит качество создаваемых полигональных фигур и скульптур. Есть некоторые особенности и тонкости проектирования и создания трёхмерных фигур, а также сборки и склеивания низкополигональных моделей.

Для сборки модели вам потребуется:

1. Бумага плотностью от 160 г/м2.

Это будет гарантировать прочность и долговечность конструкции. 2. Металлическая линейка;

3. Палочка или шило; 4. Клей; 5. Ножницы или канцелярский нож.

Вторник, 2 февраля 20XX г.

Образец текста нижнего колонтитула

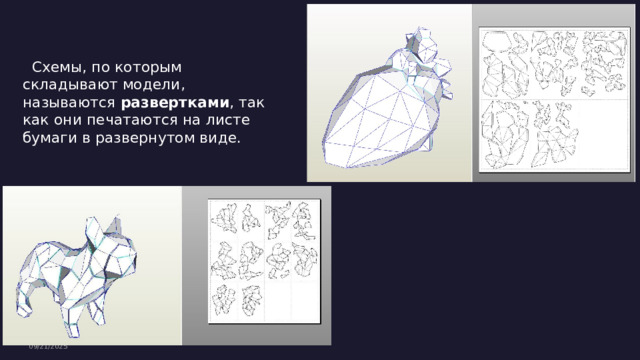

Схемы, по которым складывают модели, называются развертками , так как они печатаются на листе бумаги в развернутом виде.

09/21/2025

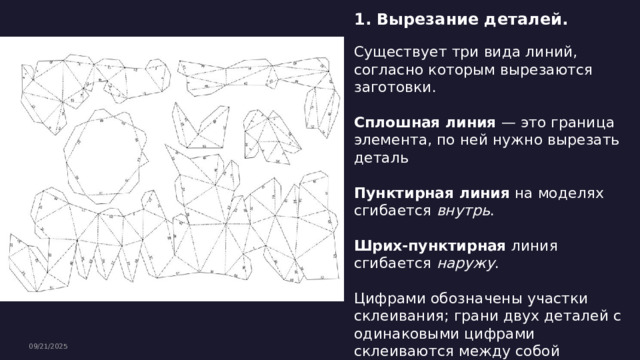

1. Вырезание деталей.

Существует три вида линий, согласно которым вырезаются заготовки.

Сплошная линия — это граница элемента, по ней нужно вырезать деталь

Пунктирная линия на моделях сгибается внутрь .

Шрих-пунктирная линия сгибается наружу .

Цифрами обозначены участки склеивания; грани двух деталей с одинаковыми цифрами склеиваются между собой

09/21/2025

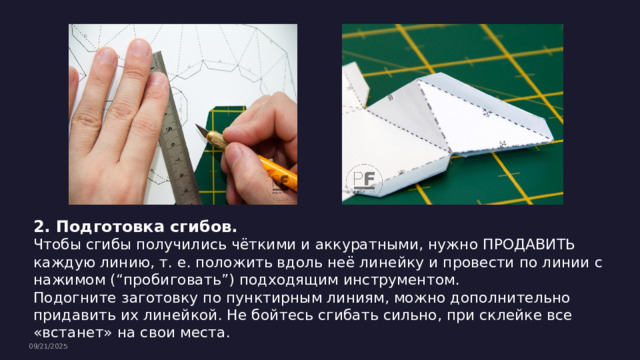

2. Подготовка сгибов.

Чтобы сгибы получились чёткими и аккуратными, нужно ПРОДАВИТЬ каждую линию, т. е. положить вдоль неё линейку и провести по линии с нажимом (“пробиговать”) подходящим инструментом.

Подогните заготовку по пунктирным линиям, можно дополнительно придавить их линейкой. Не бойтесь сгибать сильно, при склейке все «встанет» на свои места.

09/21/2025

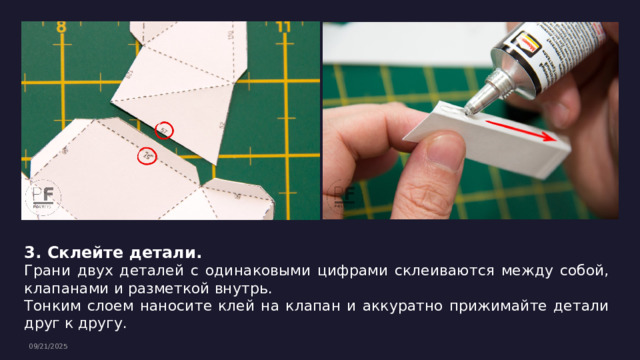

3. Склейте детали.

Грани двух деталей с одинаковыми цифрами склеиваются между собой, клапанами и разметкой внутрь.

Тонким слоем наносите клей на клапан и аккуратно прижимайте детали друг к другу.

09/21/2025

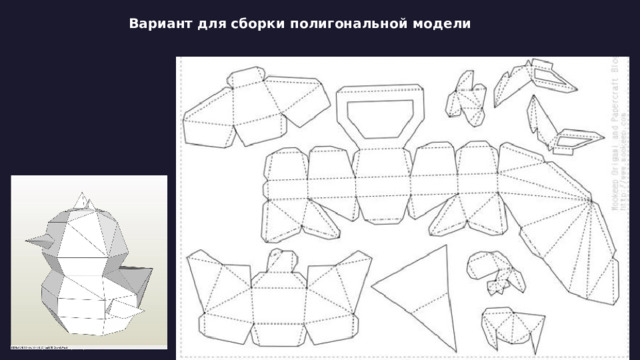

Вариант для сборки полигональной модели

Вторник, 2 февраля 20XX г.

Образец текста нижнего колонтитула

Спасибо за внимание!

Успехов в творчестве!
