Презентация к уроку

НАРЕЗАНИЕ НАРУЖНОЙ

И ВНУТРЕННЕЙ РЕЗЬБЫ

ВРУЧНУЮ

Учитель технологии

Шамурин В.В .

7 класс

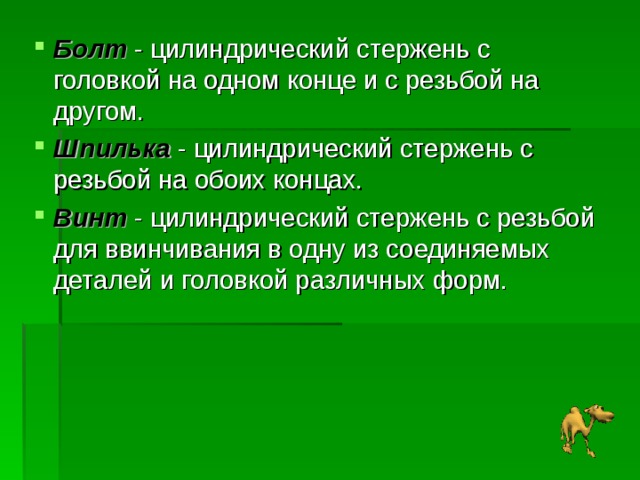

• Болт - цилиндрический стержень с головкой на одном конце и с резьбой на другом.
• Шпилька - цилиндрический стержень с резьбой на обоих концах.
• Винт - цилиндрический стержень с резьбой для ввинчивания в одну из соединяемых деталей и головкой различных форм.

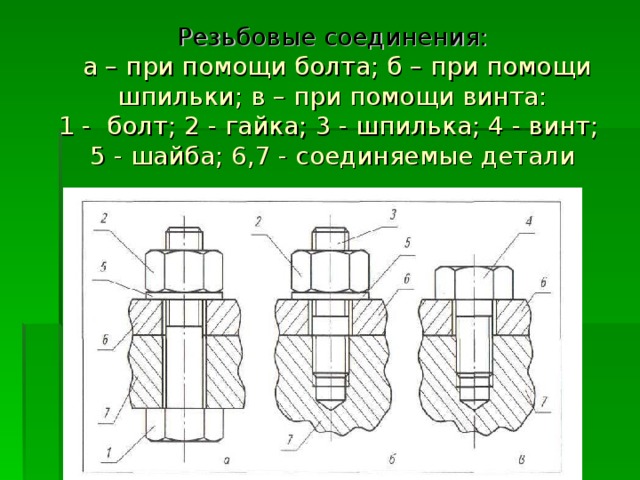

Резьбовые соединения: а – при помощи болта; б – при помощи шпильки; в – при помощи винта: 1 - болт; 2 - гайка; 3 - шпилька; 4 - винт; 5 - шайба; 6,7 - соединяемые детали

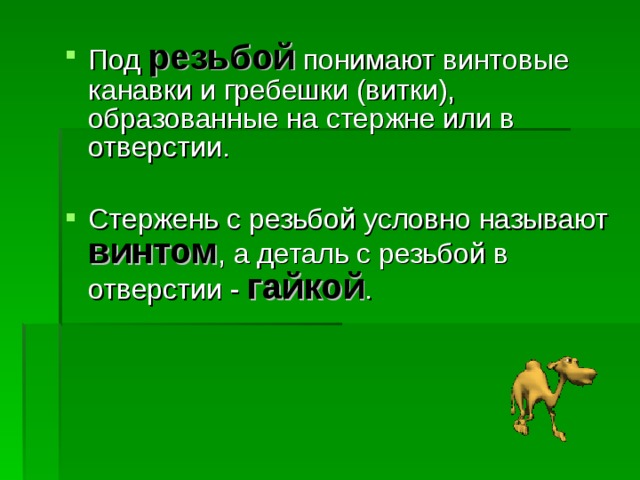

• Под резьбой понимают винтовые канавки и гребешки (витки), образованные на стержне или в отверстии.

• Стержень с резьбой условно называют винтом , а деталь с резьбой в отверстии - гайкой .

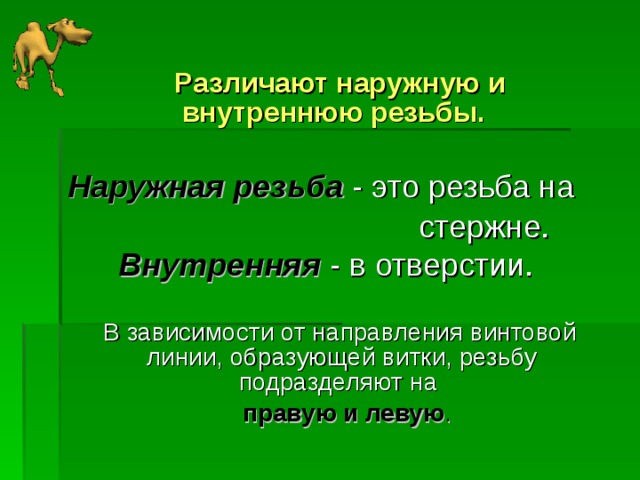

Различают наружную и внутреннюю резьбы.

Наружная резьба - это резьба на

стержне.

Внутренняя - в отверстии.

В зависимости от направления винтовой линии, образующей витки, резьбу подразделяют на

правую и левую .

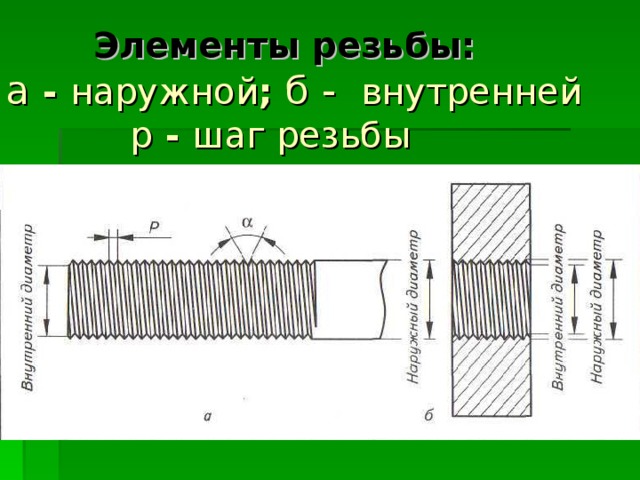

Элементы резьбы: а - наружной ; б - внутренней р - шаг резьбы

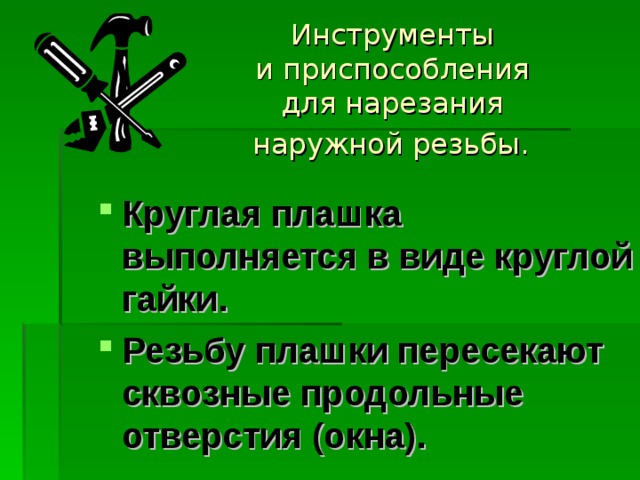

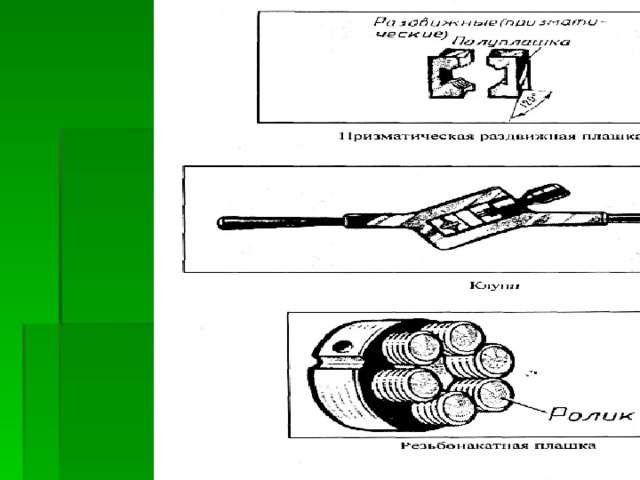

Инструменты и приспособления для нарезания наружной резьбы.

• Круглая плашка выполняется в виде круглой гайки.
• Резьбу плашки пересекают сквозные продольные отверстия (окна).

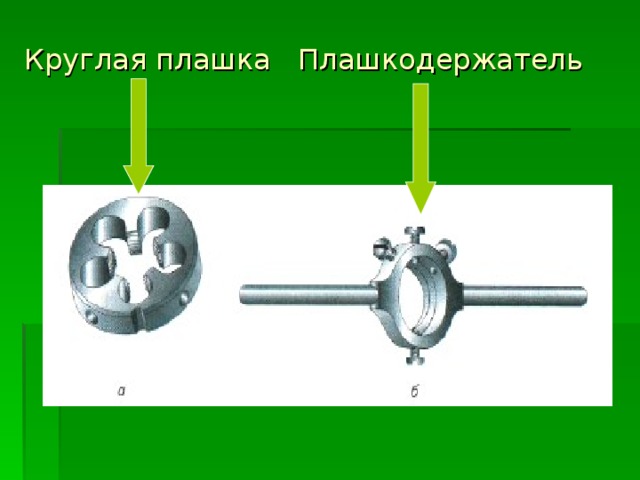

Круглая плашка Плашкодержатель

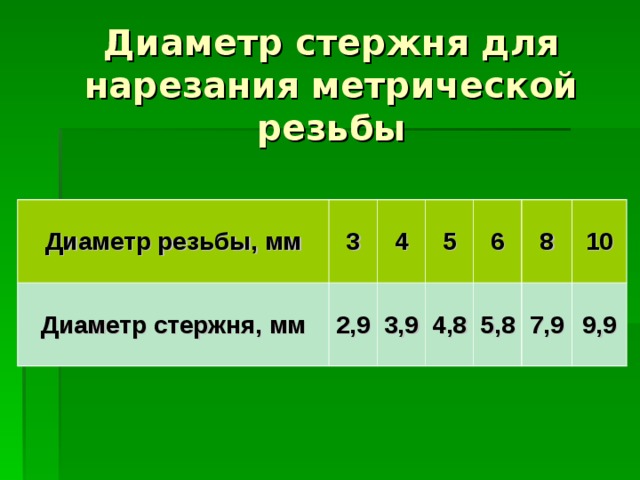

Диаметр стержня для нарезания метрической резьбы

Диаметр резьбы, мм

3

Диаметр стержня, мм

4

2,9

5

3,9

6

4,8

8

5,8

10

7,9

9,9

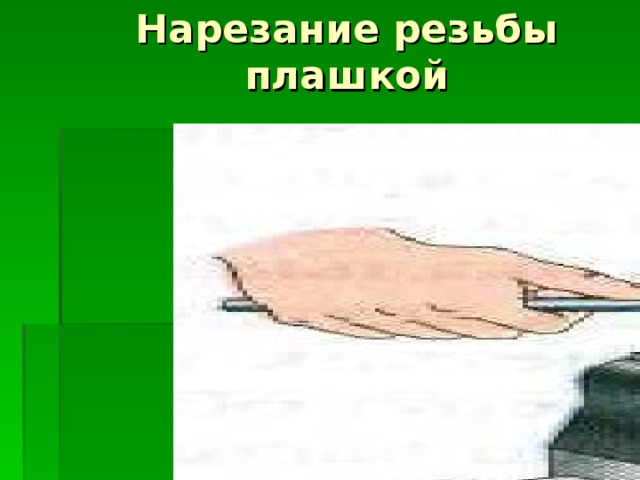

Нарезание резьбы плашкой

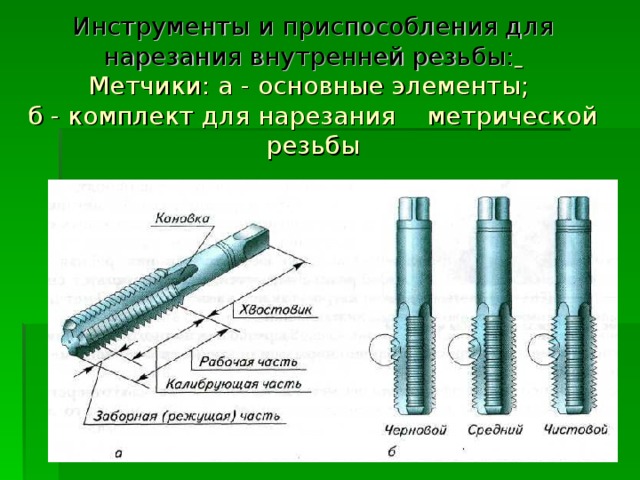

Инструменты и приспособления для нарезания внутренней резьбы: Метчики: а - основные элементы; б - комплект для нарезания метрической резьбы

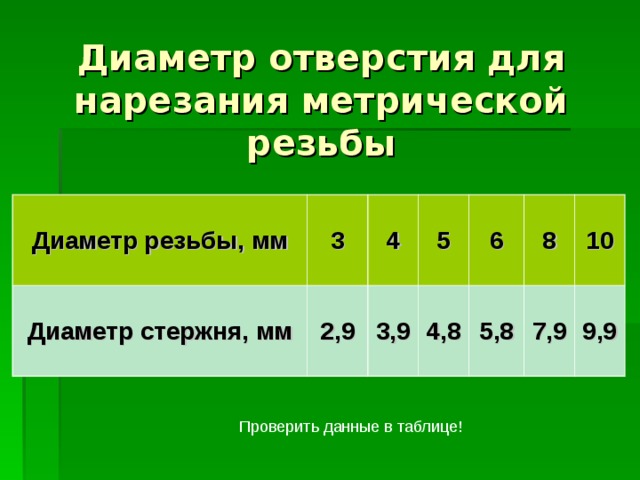

Диаметр отверстия для нарезания метрической резьбы

Диаметр резьбы, мм

3

Диаметр стержня, мм

4

2,9

5

3,9

6

4,8

8

5,8

10

7,9

9,9

Проверить данные в таблице!

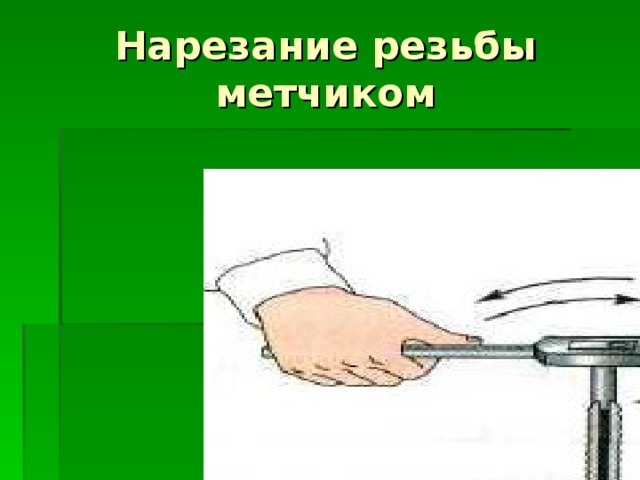

Нарезание резьбы метчиком

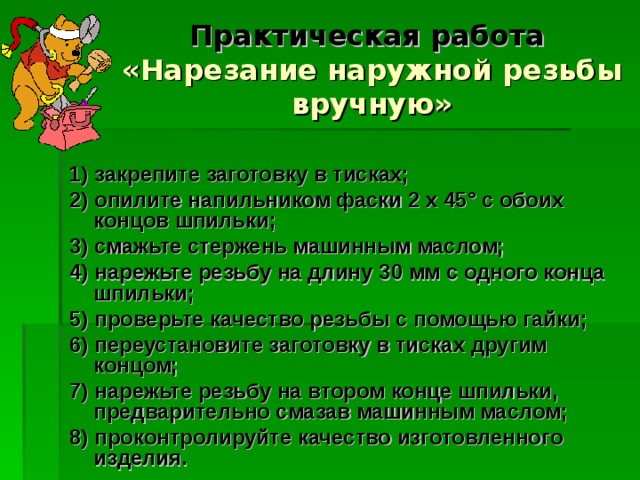

Практическая работа «Нарезание наружной резьбы вручную»

1) закрепите заготовку в тисках;

2) опилите напильником фаски 2 х 45° с обоих концов шпильки;

3) смажьте стержень машинным маслом;

4) нарежьте резьбу на длину 30 мм с одного конца шпильки;

5) проверьте качество резьбы с помощью гайки;

6) переустановите заготовку в тисках другим концом;

7) нарежьте резьбу на втором конце шпильки, предварительно смазав машинным маслом;

8) проконтролируйте качество изготовленного изделия.

Правила техники безопасности.

1) Очищая инструмент от стружки, пользоваться щеткой, не смахивать руками , так как можно поранить пальцы о режущие части инструмента.

2) Во избежание ранения рук о заусенцы и возможные рваные гребешки резьбы нельзя проверять ее качество пальцами.

3) Своевременно смазывать инструмент.

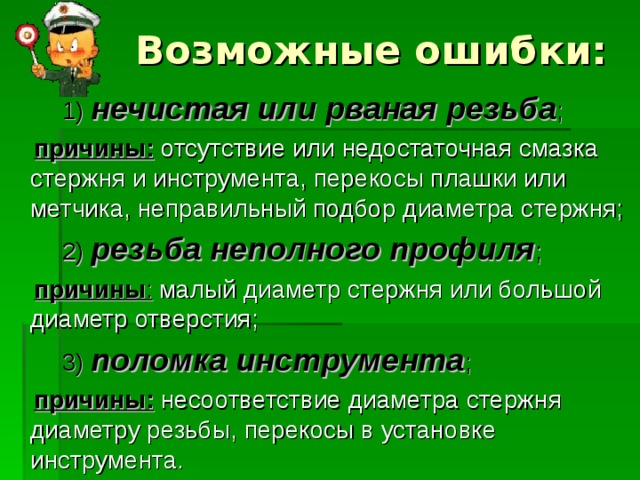

Возможные ошибки:

1) нечистая или рваная резьба ;

причины: отсутствие или недостаточная смазка стержня и инструмента, перекосы плашки или метчика, неправильный подбор диаметра стержня;

2) резьба неполного профиля ;

причины : малый диаметр стержня или большой диаметр отверстия;

3) поломка инструмента ;

причины: несоответствие диаметра стержня диаметру резьбы, перекосы в установке инструмента.
