Устройство сверлильного станка

Материал предназначен для самоподготовки по столярному делу обучающихся по адаптированным образовательным программам.

09.12.2017

Содержимое разработки

ГБ ОУ РМ «Краснослободская общеобразовательная школа-интернат» Устройство сверлильного станка Учитель: Дергунов Е.Н.

ГБ ОУ РМ «Краснослободская общеобразовательная школа-интернат»

Устройство сверлильного станка

  • Учитель: Дергунов Е.Н.
Настольный вертикально-сверлильный станок состоит из следующих основных частей:   1. Плита (станина) 2. Колонка (стойка) 3. Шпиндель 4. Рычаг управления шпинделем   5. Патрон 6. Электродвигатель 7. Привод (ременная передача) 8. Пульт управления 9. Питающий кабель 10. Защитный кожух

Настольный вертикально-сверлильный станок состоит из следующих основных частей:

  • 1. Плита (станина)
  • 2. Колонка (стойка)
  • 3. Шпиндель
  • 4. Рычаг управления шпинделем
  • 5. Патрон
  • 6. Электродвигатель
  • 7. Привод (ременная передача)
  • 8. Пульт управления
  • 9. Питающий кабель
  • 10. Защитный кожух
Плита - станина Массивная станина, имеющая вид плоской опоры, которая изготовлена на основе литого металла и придает устойчивости станку. Именно на ней жестко закреплена стойка.

Плита - станина

  • Массивная станина, имеющая вид плоской опоры, которая изготовлена на основе литого металла и придает устойчивости станку. Именно на ней жестко закреплена стойка.
Стойка - колонка Стойка предназначена для крепления рабочего стола и шпиндельной головки.

Стойка - колонка

  • Стойка предназначена для крепления рабочего стола и шпиндельной головки.
Защитный кожух. Привод. Привод  станка—это совокупность  устройств, передающих движение от источника движения к рабочим органам  станка. Привод расположен под защитным кожухом, который предназначен для безопасной работы на станке.

Защитный кожух. Привод.

  • Привод  станка—это совокупность
  • устройств, передающих движение от источника движения к рабочим органам  станка.
  • Привод расположен под защитным кожухом, который предназначен для безопасной работы на станке.
Шпиндель   ШПИНДЕЛЬ  — вращающийся вал станка с устройством для закрепления режущих инструментов. На оси шпинделя устанавливается зажимной патрон.

Шпиндель

  •   ШПИНДЕЛЬ  — вращающийся вал станка с устройством для закрепления режущих инструментов. На оси шпинделя устанавливается зажимной патрон.
Рычаг управления шпинделем Сверло, закрепленное в патроне, опускают на заготовку, нажимая на ручку подачи рычажного типа, установленную на сверлильной головке справа. Она подпружинена и при прекращении воздействия на нее в исходное положение возвращается сама, автоматически.

Рычаг управления шпинделем

  • Сверло, закрепленное в патроне, опускают на заготовку, нажимая на ручку подачи рычажного типа, установленную на сверлильной головке справа. Она подпружинена и при прекращении воздействия на нее в исходное положение возвращается сама, автоматически.
Электрический двигатель Электрический двигатель — электрическая машина (электромеханический преобразователь), в которой электрическая энергия преобразуется в механическую

Электрический двигатель

  • Электрический двигатель — электрическая машина (электромеханический преобразователь), в которой электрическая энергия преобразуется в механическую
Защитный экран Защитный экран, представляющий собой откидывающееся ограждение из прозрачного пластика, обеспечивает защиту оператора станка от летящей стружки и не допускает попадания в зону обработки частей одежды и длинных волос.

Защитный экран

  • Защитный экран, представляющий собой откидывающееся ограждение из прозрачного пластика, обеспечивает защиту оператора станка от летящей стружки и не допускает попадания в зону обработки частей одежды и длинных волос.
Рабочий стол Рабочий стол, который закреплен на стойке консольно, позволяет поднимать и опускать его вручную. Для фиксации рабочего стола на требуемой высоте служит рычажный механизм.

Рабочий стол

  • Рабочий стол, который закреплен на стойке консольно, позволяет поднимать и опускать его вручную. Для фиксации рабочего стола на требуемой высоте служит рычажный механизм.
Зажимной патрон Зажимно́й патро́н -специальное устройство для крепления сверла на оси шпинделя.

Зажимной патрон

  • Зажимно́й патро́н -специальное устройство для крепления сверла на оси шпинделя.

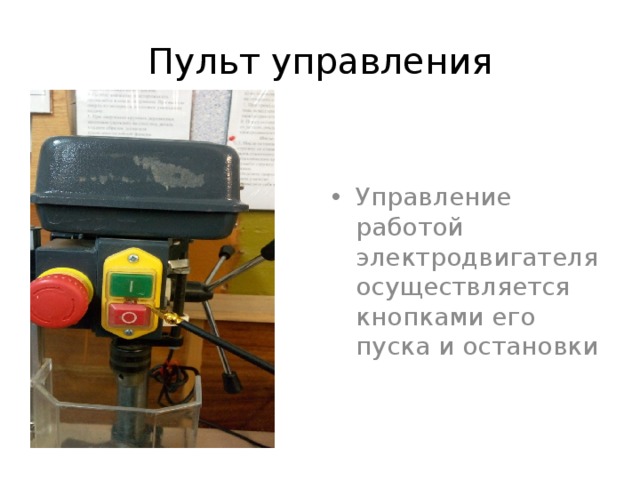

Пульт управления Управление работой электродвигателя осуществляется кнопками его пуска и остановки

Пульт управления

  • Управление работой электродвигателя осуществляется кнопками его пуска и остановки
Питающий кабель  От источника питания к электродвигателю электрический ток подается через питающий кабель.

Питающий кабель

От источника питания к электродвигателю электрический ток подается через питающий кабель.

Принцип работы станка Шпиндель приводится во вращение электродвигателем. Вращение вала электродвигателя передается на шпиндель через привод последнего посредством ременного механизма, включающего шкивы под V-образный ремень. На многих станках можно регулировать скорость вращения сверла.

Принцип работы станка

  • Шпиндель приводится во вращение электродвигателем. Вращение вала электродвигателя передается на шпиндель через привод последнего посредством ременного механизма, включающего шкивы под V-образный ремень. На многих станках можно регулировать скорость вращения сверла.

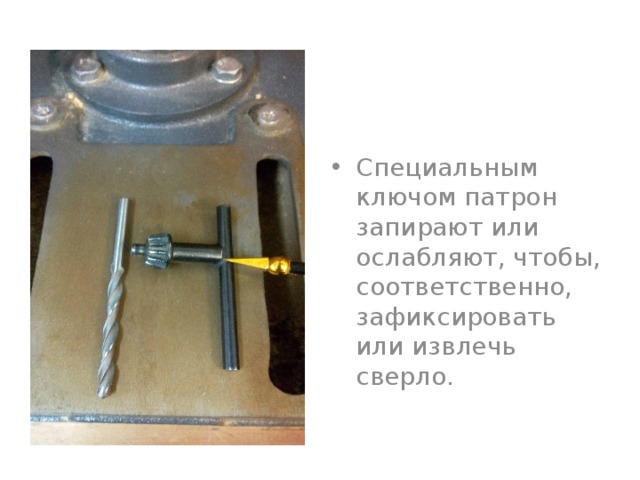

Специальным ключом патрон запирают или ослабляют, чтобы, соответственно, зафиксировать или извлечь сверло.
  • Специальным ключом патрон запирают или ослабляют, чтобы, соответственно, зафиксировать или извлечь сверло.

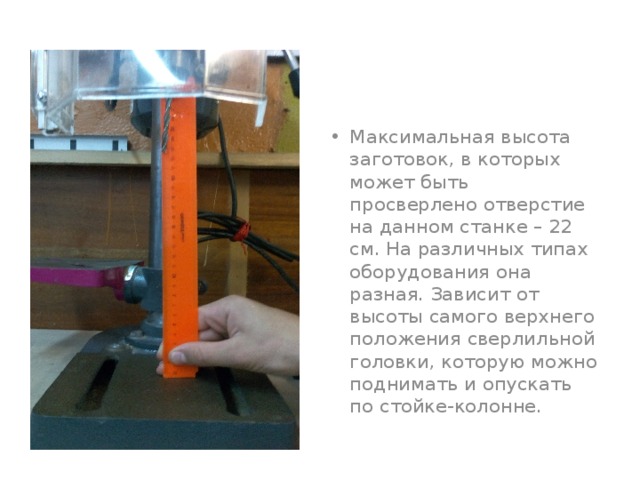

Максимальная высота заготовок, в которых может быть просверлено отверстие на данном станке – 22 см. На различных типах оборудования она разная. Зависит от высоты самого верхнего положения сверлильной головки, которую можно поднимать и опускать по стойке-колонне.
  • Максимальная высота заготовок, в которых может быть просверлено отверстие на данном станке – 22 см. На различных типах оборудования она разная. Зависит от высоты самого верхнего положения сверлильной головки, которую можно поднимать и опускать по стойке-колонне.
На самых маленьких легких станках  обычно перемещают руками непосредственно сам сверлильный модуль, а на моделях побольше и потяжелее – с помощью специального привода, снабженного рукоятью или штурвалом. В нужном положении головку фиксируют предназначенной для этого ручкой. Этим же способом регулируется глубина просверливаемых отверстий и минимальная высота заготовок, так как максимальный вылет вниз патрона, установленного на шпинделе, при его подаче невелик – в зависимости от типа станка 5–40 см.
  • На самых маленьких легких станках  обычно перемещают руками непосредственно сам сверлильный модуль, а на моделях побольше и потяжелее – с помощью специального привода, снабженного рукоятью или штурвалом. В нужном положении головку фиксируют предназначенной для этого ручкой. Этим же способом регулируется глубина просверливаемых отверстий и минимальная высота заготовок, так как максимальный вылет вниз патрона, установленного на шпинделе, при его подаче невелик – в зависимости от типа станка 5–40 см.
Другая важная характеристика сверлильного станка – вылет сверла. Это расстояние между центральной вертикальной осью сверла либо иного инструмента, закрепленного в патроне, и стойкой. Чем оно больше, тем лучше – от этого зависит насколько далеко от края заготовки можно просверлить отверстие. Величина вылета у данного станка 11 см.
  • Другая важная характеристика сверлильного станка – вылет сверла. Это расстояние между центральной вертикальной осью сверла либо иного инструмента, закрепленного в патроне, и стойкой. Чем оно больше, тем лучше – от этого зависит насколько далеко от края заготовки можно просверлить отверстие. Величина вылета у данного станка 11 см.
Станина оборудования должна быть достаточно тяжелой и большой – соразмерной его весу и габаритам. Иначе она не сможет обеспечивать приемлемую устойчивость станка и стабильность его работы. Верхняя сторона станины, обращенная к патрону, выполняет функции рабочего стола. Она частично или полностью имеет идеально ровную плоскую поверхность с несколькими прорезями: центральная обеспечивает просверливание сквозных отверстий без взаимного повреждения стола и сверла, а боковые могут использоваться для установки тисков, шаблонов и упоров.
  • Станина оборудования должна быть достаточно тяжелой и большой – соразмерной его весу и габаритам. Иначе она не сможет обеспечивать приемлемую устойчивость станка и стабильность его работы. Верхняя сторона станины, обращенная к патрону, выполняет функции рабочего стола. Она частично или полностью имеет идеально ровную плоскую поверхность с несколькими прорезями: центральная обеспечивает просверливание сквозных отверстий без взаимного повреждения стола и сверла, а боковые могут использоваться для установки тисков, шаблонов и упоров.
Правила работы на сверлильном станке 1)    Работать на сверлильном станке можно только с разрешения учителя. 2)   Выключать станок следует нажатием на кнопку красного цвета. 3)    Нельзя класть инструменты и посторонние предметы на плиту станка. 4)    Движущиеся части станка должны быть надежно ограждены. 5)    Перед работой надо проверить надежность закрепления патрона в шпинделе, сверла в патроне, детали в тисках. 6)    Подготовку сверлильного станка к работе и уборку стружек можно производить только после его остановки. Нельзя тормозить руками вращающийся патрон. При сверлении нельзя сильно нажимать на ручку дрели. 7)    Ось вращения сверла при работе дрелью должна быть строго перпендикулярна плоскости заготовки.

Правила работы на сверлильном станке

  • 1)    Работать на сверлильном станке можно только с разрешения учителя.
  • 2)   Выключать станок следует нажатием на кнопку красного цвета.
  • 3)    Нельзя класть инструменты и посторонние предметы на плиту станка.
  • 4)    Движущиеся части станка должны быть надежно ограждены.
  • 5)    Перед работой надо проверить надежность закрепления патрона в шпинделе, сверла в патроне, детали в тисках.
  • 6)    Подготовку сверлильного станка к работе и уборку стружек можно производить только после его остановки. Нельзя тормозить руками вращающийся патрон. При сверлении нельзя сильно нажимать на ручку дрели.
  • 7)    Ось вращения сверла при работе дрелью должна быть строго перпендикулярна плоскости заготовки.
При работе на сверлильном станке должны соблюдаться правила безопасной работы. Опасности   в   работе:  1. Ранение глаз отлетающей стружкой при сверлении металла. 2. Ранение рук при плохом закреплении деталей.
  • При работе на сверлильном станке должны соблюдаться правила безопасной работы.

Опасности   в   работе:

  • 1. Ранение глаз отлетающей стружкой при сверлении металла.
  • 2. Ранение рук при плохом закреплении деталей.

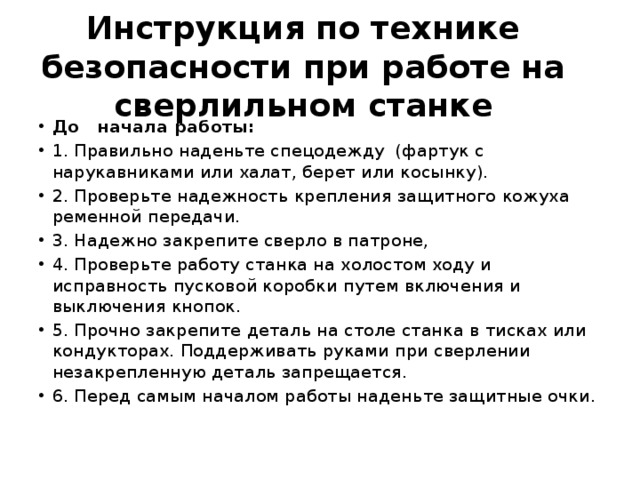

Инструкция по технике безопасности при работе на сверлильном станке До   начала работы: 1. Правильно наденьте спецодежду  (фартук с нарукавниками или халат, берет или косынку). 2. Проверьте надежность крепления защитного кожуха ременной передачи. 3. Надежно закрепите сверло в патроне, 4. Проверьте работу станка на холостом ходу и исправность пусковой коробки путем включения и выключения кнопок. 5. Прочно закрепите деталь на столе станка в тисках или кондукторах. Поддерживать руками при сверлении незакрепленную деталь запрещается. 6. Перед самым началом работы наденьте защитные очки.

Инструкция по технике безопасности при работе на сверлильном станке

  • До   начала работы:
  • 1. Правильно наденьте спецодежду  (фартук с нарукавниками или халат, берет или косынку).
  • 2. Проверьте надежность крепления защитного кожуха ременной передачи.
  • 3. Надежно закрепите сверло в патроне,
  • 4. Проверьте работу станка на холостом ходу и исправность пусковой коробки путем включения и выключения кнопок.
  • 5. Прочно закрепите деталь на столе станка в тисках или кондукторах. Поддерживать руками при сверлении незакрепленную деталь запрещается.
  • 6. Перед самым началом работы наденьте защитные очки.
  • Во   время   работы:
  • 1. Не пользуйтесь сверлами с изношенными конусными хвостовиками.
  • 2. Сверло к детали подавайте плавно, без усилий и рывков, и только после того, как шпиндель станка наберет полную скорость.
  • 3. Перед сверлением металлической заготовки необходимо накернить центры отверстий. Деревянные заготовки в месте сверления накалывают шилом.
  • 4. Особое внимание и осторожность проявляйте в конце сверления. При выходе сверла из материала заготовки уменьшите подачу.
  • 5. При сверлении крупных деревянных заготовок (деталей)  на стол под деталь кладите обрезок доски или кусок многослойной фанеры.
  • 6. Во избежание травм в процессе работы на станке:
  • а) не наклоняйте голову близко к сверлу;
  • б) не производите работу в рукавицах;
  • в) не кладите посторонние предметы на станину станка;
  • г) не смазывайте и не охлаждайте сверло с помощью мокрых тряпок, для охлаждения сверла нужно пользоваться специальной кисточкой;
  • д) не тормозите руками патрон или сверло;
  • е) не отходите от станка, не выключив его.
  • 7. При прекращении подачи электрического тока немедленно    выключите электродвигатель.
  • 8. Перед остановкой станка отведите сверло от детали, после чего выключите электродвигатель.
После   окончания   работы: 1. После остановки вращения сверла удалите стружку со станка с помощью  щетки.  Из пазов  станочного стола  стружку уберите металлическим крючком. Не сдувайте стружку ртом и не сметайте ее руками. 2. Отделите сверло от патрона и сдайте станок учителю. 3. Приведите себя в порядок.
  • После   окончания   работы:
  • 1. После остановки вращения сверла удалите стружку со станка с помощью  щетки.  Из пазов  станочного стола  стружку уберите металлическим крючком. Не сдувайте стружку ртом и не сметайте ее руками.
  • 2. Отделите сверло от патрона и сдайте станок учителю.
  • 3. Приведите себя в порядок.
