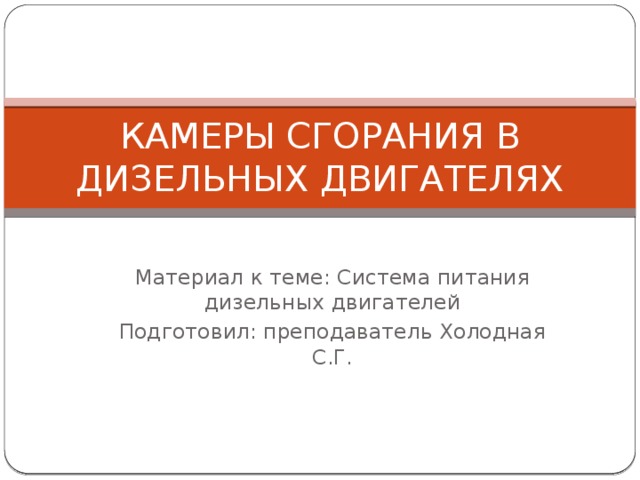

Камеры сгорания в дизельных двигателях

КАМЕРЫ СГОРАНИЯ В ДИЗЕЛЬНЫХ ДВИГАТЕЛЯХ

Материал к теме: Система питания дизельных двигателей

Подготовил: преподаватель Холодная С.Г.

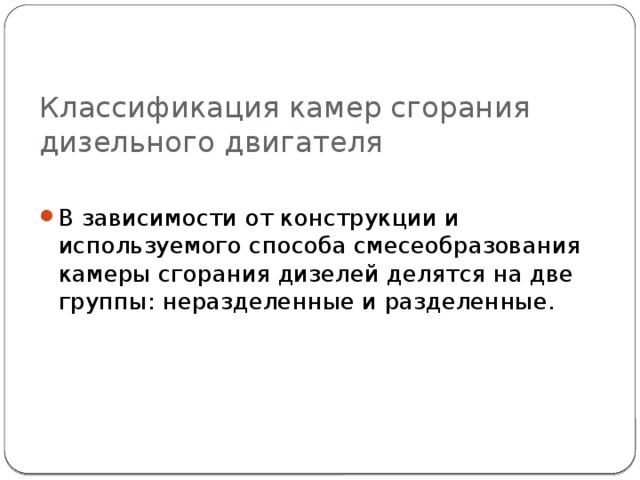

Классификация камер сгорания дизельного двигателя

• В зависимости от конструкции и используемого способа смесеобразования камеры сгорания дизелей делятся на две группы: неразделенные и разделенные.

Неразделенные камеры сгорания

•   представляют собой единый объем и имеют обычно простую форму, которая, как правило, согласуется с направлением, размерами и числом топливных факелов при впрыске. Эти камеры компактны, имеют относительно малую поверхность охлаждения, благодаря чему снижаются потери теплоты. Двигатели с такими камерами сгорания имеют приличные экономические показатели и хорошие пусковые качества.
• Неразделенные камеры сгорания отличаются большим разнообразием форм. Чаще всего они выполняются в днище поршней, иногда частично в днище поршня и частично в головке блока цилиндров, реже — в головке.

Камеры сгорания дизелей неразделенного типа:

а — тороидальная в поршне;

б — полусферическая в поршне и головке цилиндра;

в — полусферическая в поршне;

г — цилиндрическая в поршне;

д — цилиндрическая в поршне с боковым размещением

В камерах сгорания, приведенных на рисунке, а—д качество смесеобразования достигается исключительно путем распыления топлива и согласования формы камер с формой факелов впрыска топлива. В этих камерах чаше всего применяются форсунки с многодырчатыми распылителями и используются высокие давления впрыска. Такие камеры имеют минимальные поверхности охлаждения. Для них характерна низкая степень сжатия.

Камеры сгорания дизелей неразделенного типа

Камеры сгорания, показанные на рис. е—з, имеют более развитую теплопередаюшую поверхность, что несколько ухудшает пусковые свойства двигателя. Однако путем вытеснения воздуха из надпоршневого пространства в объем камеры в процессе сжатия удается создать интенсивные вихревые потоки заряда, которые способствуют хорошему перемешиванию топлива с воздухом. При этом обеспечивается высокое качество смесеобразования.

е — овальная в поршне:

ж — шаровая в поршне;

з — тороидальная в поршне с горловиной

Камеры сгорания дизелей неразделенного типа

к — вихревая в поршне;

л — трапецеидальная в поршне;

м — цилиндрическая в головке под выпускным клапаном

Камеры сгорания, показанные на рисунке, к—м, находят применение в многотопливных двигателях. Для них характерно наличие строго направленных потоков заряда, обеспечивающих испарение топлива и его введение в зону сгорания в определенной последовательности. Для улучшения рабочего процесса в цилиндрической камере сгорания в головке под выпускным клапаном (рис. м) используется высокая температура выпускного клапана, который является одной из стенок камеры.

Камеры сгорания дизелей разделенного типа:

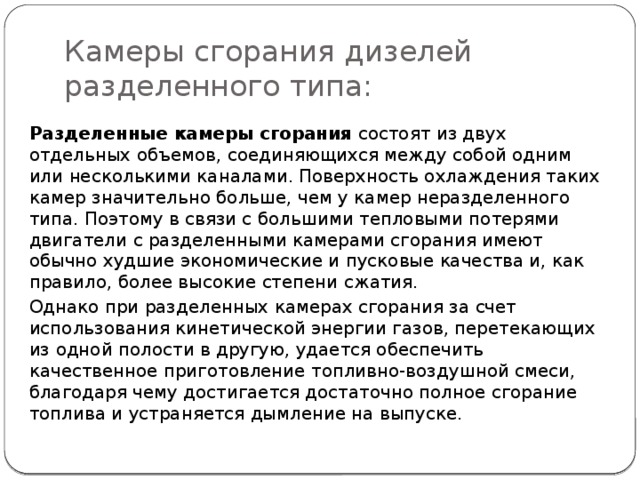

Разделенные камеры сгорания  состоят из двух отдельных объемов, соединяющихся между собой одним или несколькими каналами. Поверхность охлаждения таких камер значительно больше, чем у камер неразделенного типа. Поэтому в связи с большими тепловыми потерями двигатели с разделенными камерами сгорания имеют обычно худшие экономические и пусковые качества и, как правило, более высокие степени сжатия.

Однако при разделенных камерах сгорания за счет использования кинетической энергии газов, перетекающих из одной полости в другую, удается обеспечить качественное приготовление топливно-воздушной смеси, благодаря чему достигается достаточно полное сгорание топлива и устраняется дымление на выпуске.

Камеры сгорания дизелей разделенного типа:

• а — предкамера; б — вихревая камера в головке; в — вихревая камера в блоке

Камеры сгорания дизелей разделенного типа:

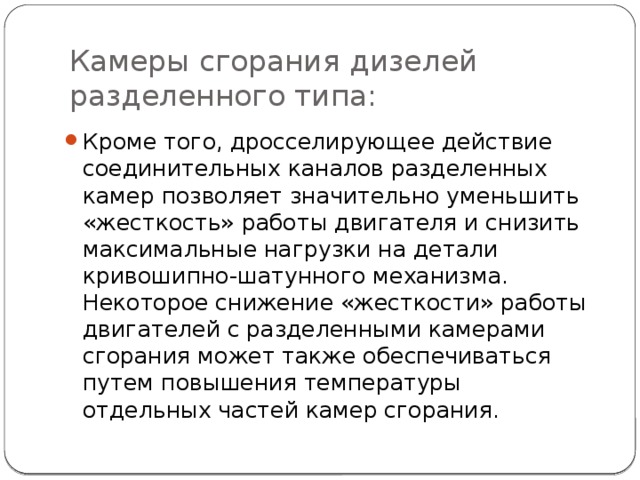

• Кроме того, дросселирующее действие соединительных каналов разделенных камер позволяет значительно уменьшить «жесткость» работы двигателя и снизить максимальные нагрузки на детали кривошипно-шатунного механизма. Некоторое снижение «жесткости» работы двигателей с разделенными камерами сгорания может также обеспечиваться путем повышения температуры отдельных частей камер сгорания.

• Форма камеры сгорания сильно влияет на качество процесса смесеобразования, а значит и на мощность и шумность работы двигателя. Камеры сгорания дизельных двигателей разделяются на два основных типа: неразделенные и разделенные. Соответственно, моторы с камерами первого типа называются дизелями с непосредственным впрыском, а второго - с предварительным.

• При непосредственном впрыске топливо сразу поступает в камеру сгорания, расположенную в днище поршня. При этом предъявляются высокие требования к подаче топлива и воздуха. Топливо должно равномерно распределяться по объему камеры сгорания и интенсивно перемешиваться с воздухом. Для этого используют форсунки с многоструйным распылителем, а давление открытия в зависимости от системы впрыска достигает 1 700 бар.

• До недавнего времени непосредственный впрыск использовался на тихоходных дизелях большого объема. Хотя такие двигатели экономичнее (до 20%) моторов с разделенными камерами сгорания, их применение на небольших дизелях сдерживалось трудностями организации процесса сгорания, а также повышенными шумом и вибрацией, особенно в режиме разгона.

Несколько лет назад на рынке легкового машиностроения доминировали дизели с разделенными камерами сгорания. Впрыск топлива в этом случае осуществляется не в надпоршневое пространство, а в специальную камеру сгорания, выполненную в головке блока цилиндров. При этом различают два процесса смесеобразования: предкамерный (его еще называют форкамерным) и вихрекамерный.

При форкамерном процессе топливо впрыскивается в специальную предварительную камеру, ударяется об ее стенки и перемешивается с воздухом. Воспламенившись, смесь поступает по специальным каналам в основную камеру сгорания, где и сгорает полностью.

• Сейчас благодаря повсеместному внедрению электронного управления процессом дозирования топлива удалось оптимизировать процесс сгорания топливной смеси в дизеле с неразделенной камерой сгорания и снизить шумность до уровня современных требований к двигателю легкового автомобиля. В наше время уже невозможно представить себе сходящий с конвейера внедорожник с дизелем без непосредственного впрыска.

Во время вихрекамерного процесса сгорание также начинается в специальной отдельной камере, только выполненной в виде полого шара. В период такта сжатия воздух по соединительному каналу поступает в предкамеру и интенсивно закручивается (образует вихрь) в ней. Впрыснутое в определенный момент топливо хорошо перемешивается с воздухом.

Таким образом, при разделенной камере сгорания происходит как бы двухступенчатое сгорание топлива. Это снижает нагрузку на поршневую группу, а также делает звук работы двигателя более мягким. Но, как мы уже упоминали, экономичность такого дизеля хуже, чем у мотора с непосредственным впрыском. Поэтому последние все чаще занимают достойное место под капотом легковых автомобилей и внедорожников, хотя предкамерные дизели все еще выпускаются. Новые же дизельные двигатели разрабатываются только с непосредственным впрыском.

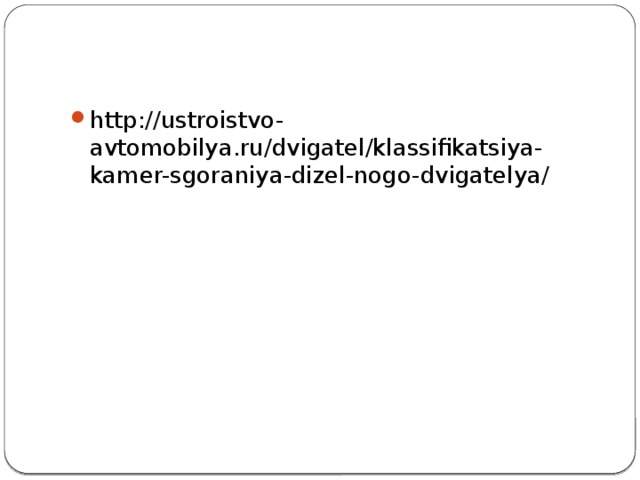

• http://ustroistvo-avtomobilya.ru/dvigatel/klassifikatsiya-kamer-sgoraniya-dizel-nogo-dvigatelya/
