Адресация в сетях

При объединении в сеть трех и более узлов возникает пробле­ма идентификации конкретного узла, которому предназначены пересылаемые данные. Другими словами, возникает проблема ад­ресации узлов компьютерной сети.

На практике адресация производится не для самих узлов сети, а для их сетевых интерфейсов, т. е. наборов средств и правил, по­зволяющих осуществлять обмен информацией. Это объясняется тем, что один узел сети может иметь несколько сетевых интер­фейсов, например в сети, имеющей физическую топологию коль­цо, каждому узлу необходимо минимум два сетевых интерфейса, связывающих его с его соседями.

Существует множество систем адресации и, соответственно, множество форматов представления адресов. Например, адрес может иметь вид числовой или символьной последовательности.

Адресация в сетях

Борисов В.А.

КАСК – филиал ФГБОУ ВПО РАНХ и ГС

Красноармейск 2011 г.

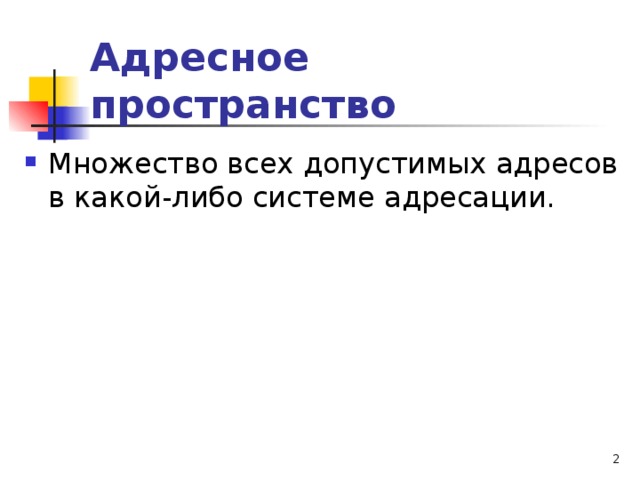

Адресное пространство

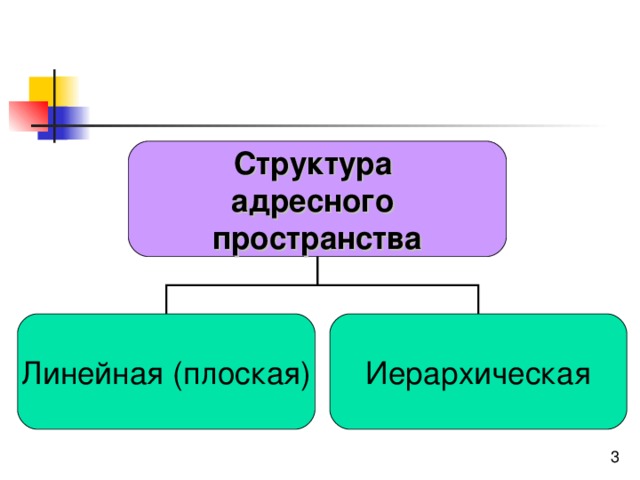

Структура

адресного

пространства

Линейная (плоская)

Иерархическая

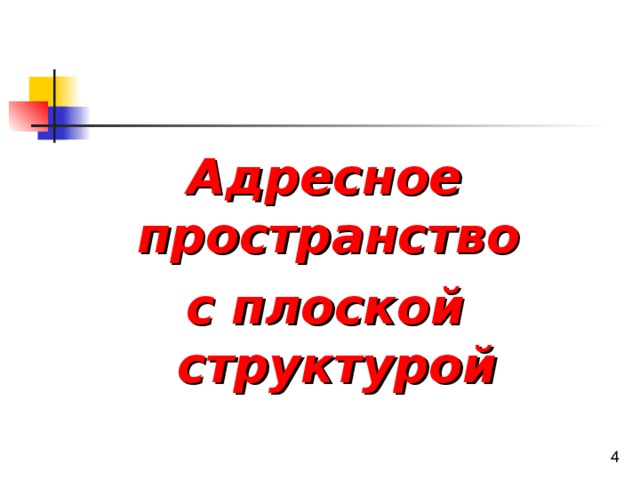

Адресное пространство

с плоской структурой

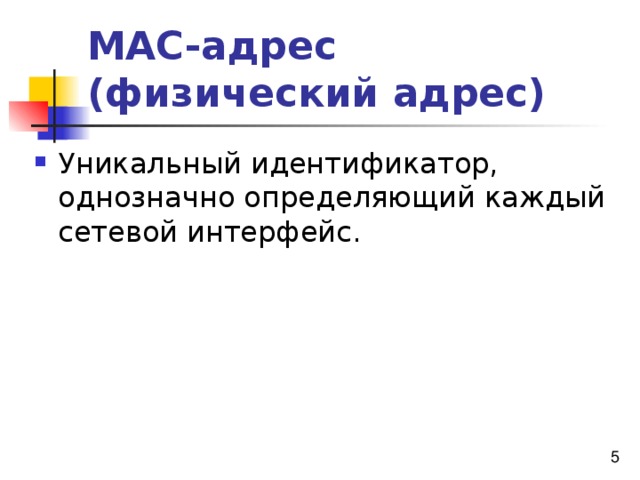

МАС-адрес (физический адрес)

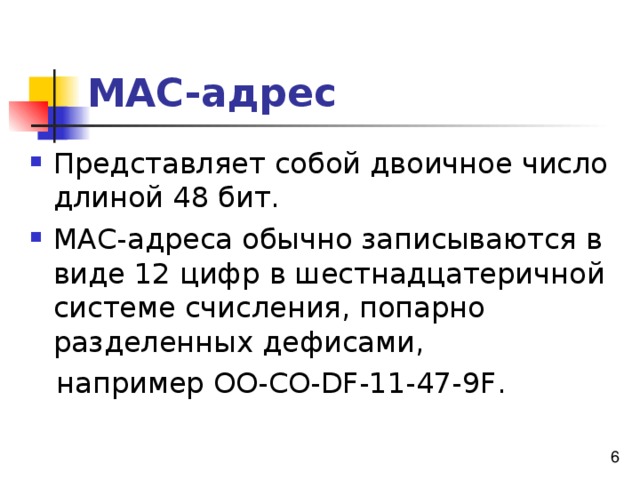

МАС-адрес

• Представляет собой двоичное число длиной 48 бит.
• МАС-адреса обычно записываются в виде 12 цифр в шестнадцатеричной системе счисления, попарно разделенных дефисами,

например OO-CO-DF-11-47-9F.

МАС-адреса

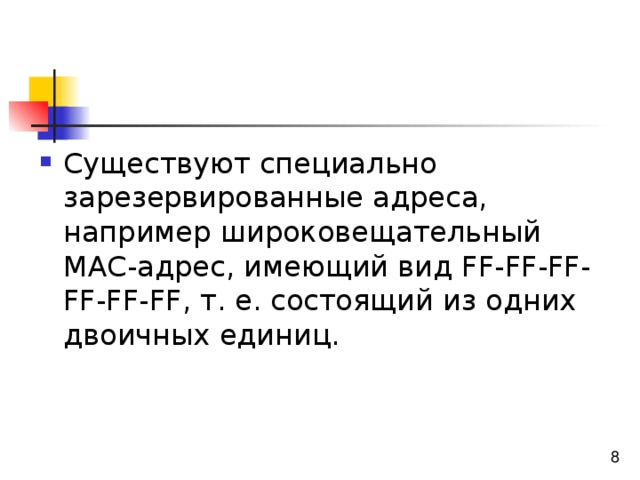

• Существуют специально зарезервированные адреса, например широковещательный МАС-адрес, имеющий вид FF-FF-FF-FF-FF-FF, т. е. состоящий из одних двоичных единиц.

Адресное пространство

с иерархической структурой

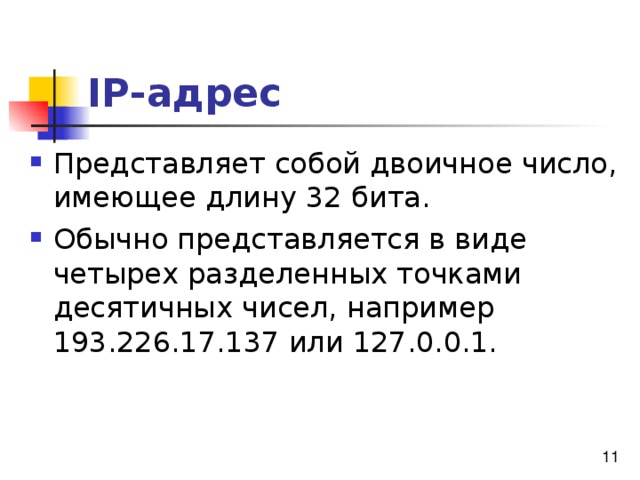

IP-адрес

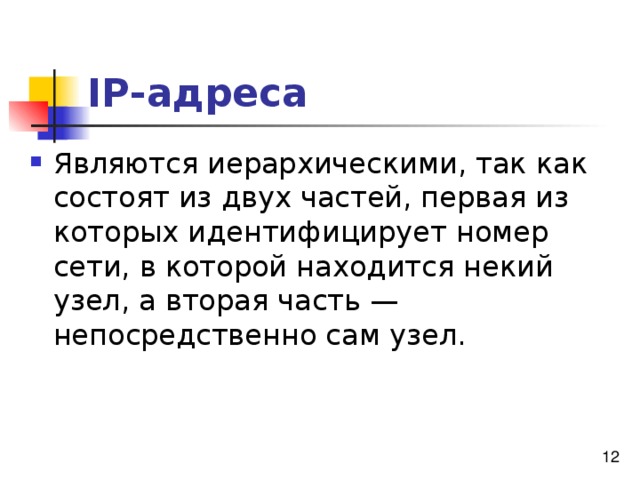

IP-адреса

Классы IP-адресов

Специально зарезервированные IP-адреса

• адрес состоит только из двоичных нулей — обозначает узел сети, который сгенерировал пакет;
• адрес типа «Номер сети. Все нули» обозначает сеть, в которой находится компьютер, сгенерировавший пакет с этим адресом;
• адрес типа «Все нули. Номер узла» обозначает узел, принадлежащий той же сети, что и узел, сгенерировавший пакет;
• адрес состоит только из двоичных единиц — обозначает, что пакет с таким адресом предназначен всем узлам той же сети, что и источник пакета;
• 127.0.0.1 — пакет с таким адресом не передается в сеть, а возвращается верхним уровням стека протоколов, как только что принятый.

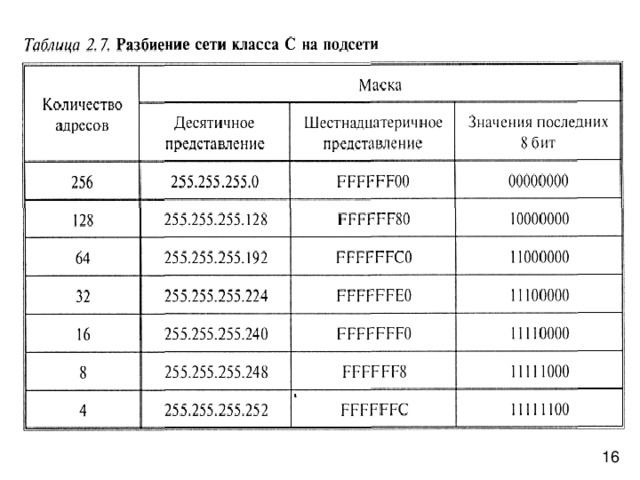

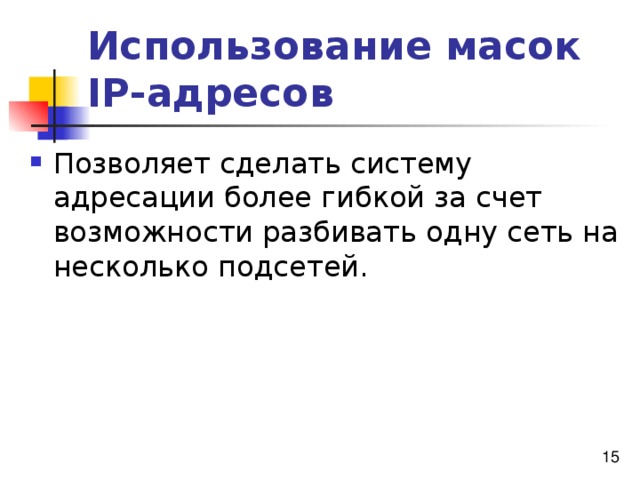

Использование масок IP-адресов

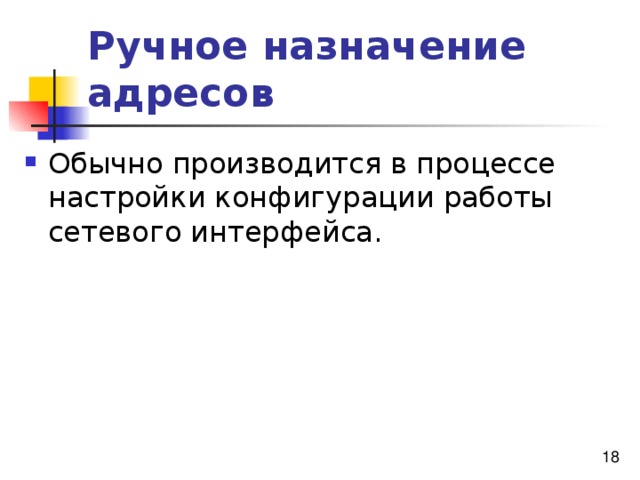

Ручное назначение адресов

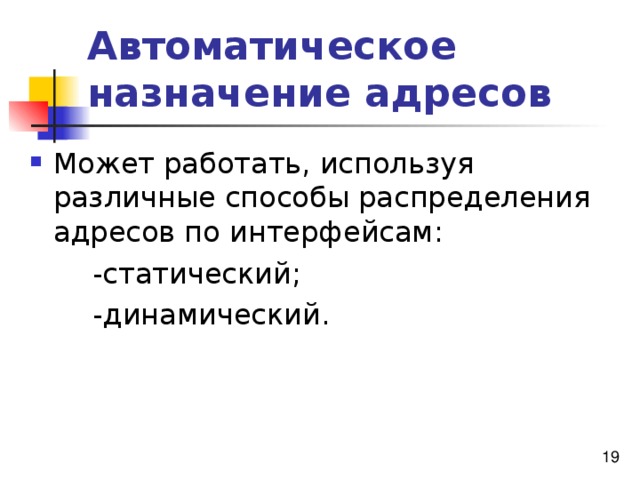

Автоматическое назначение адресов

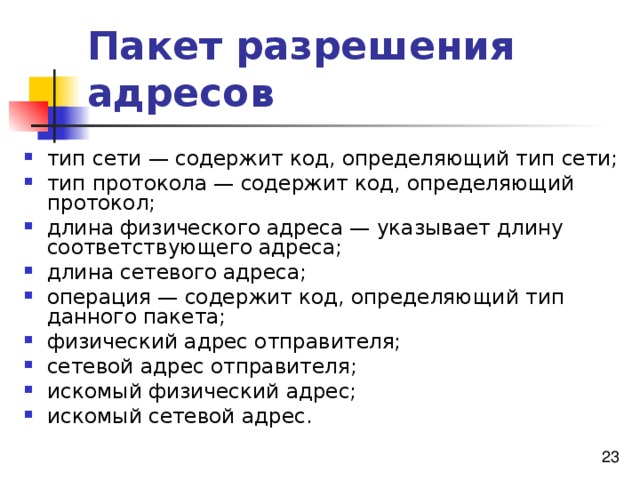

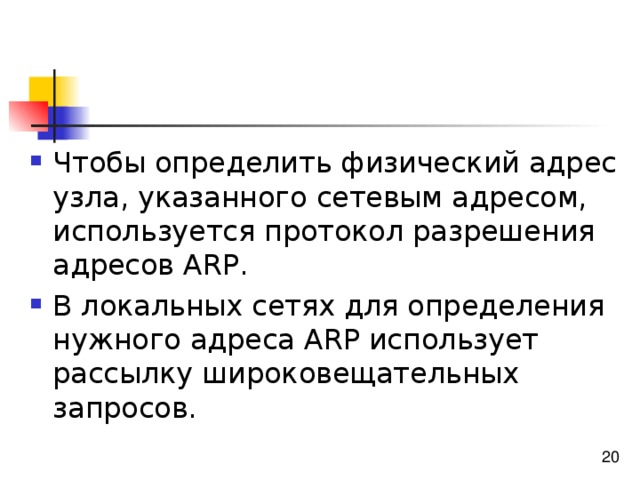

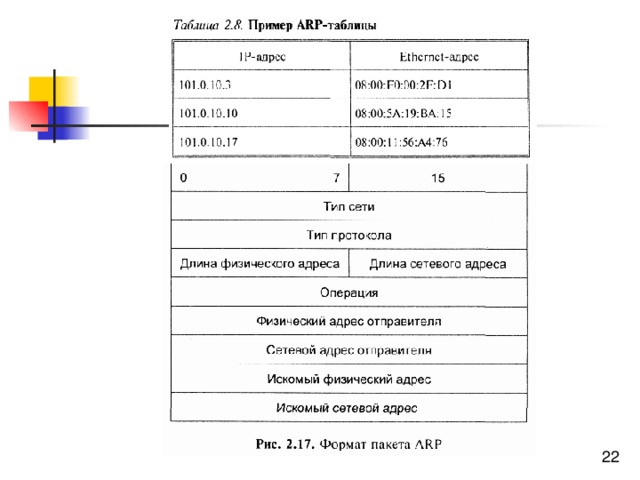

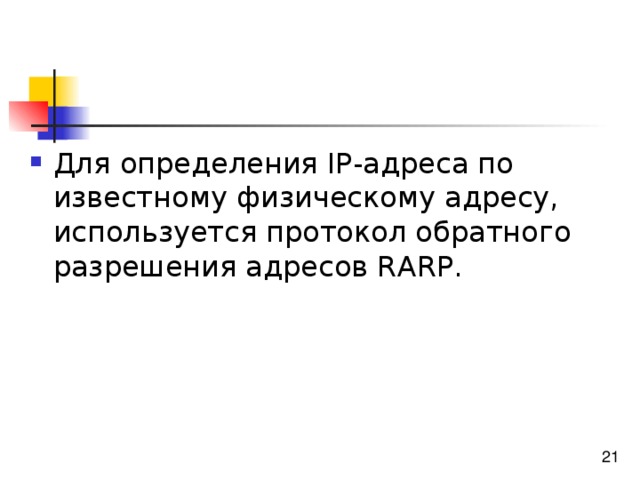

Пакет разрешения адресов

• тип сети — содержит код, определяющий тип сети;
• тип протокола — содержит код, определяющий протокол;
• длина физического адреса — указывает длину соответствующего адреса;
• длина сетевого адреса;
• операция — содержит код, определяющий тип данного пакета;
• физический адрес отправителя;
• сетевой адрес отправителя;
• искомый физический адрес;
• искомый сетевой адрес.

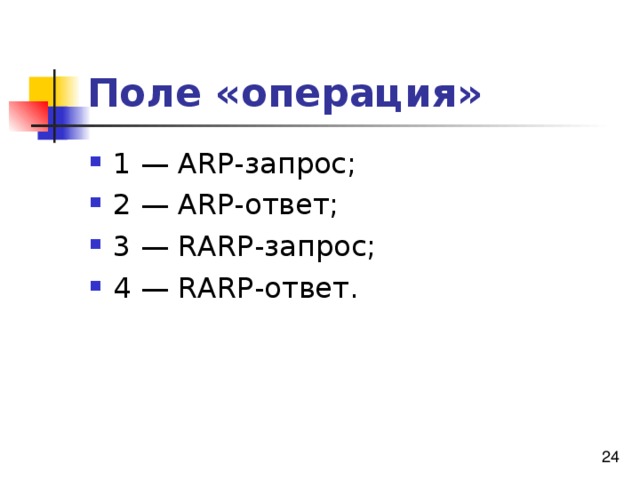

Поле «операция»

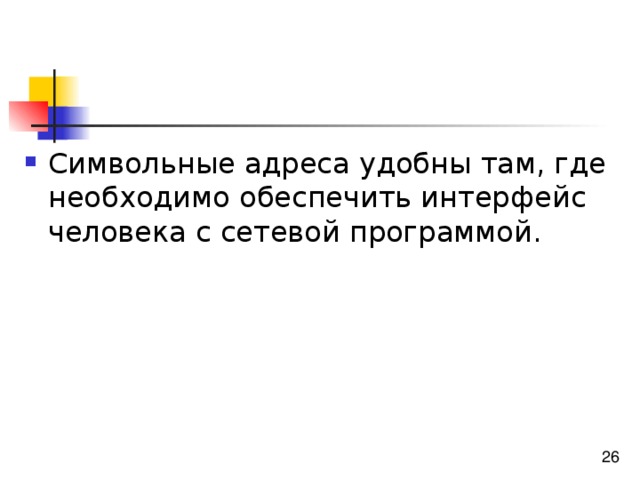

Адреса в виде символьной последовательности

news.yandex. ru

• Доменом первого уровня является домен « ru »,
• Доменом второго уровня — «yandex»,
• Слово «news» является именем хоста.

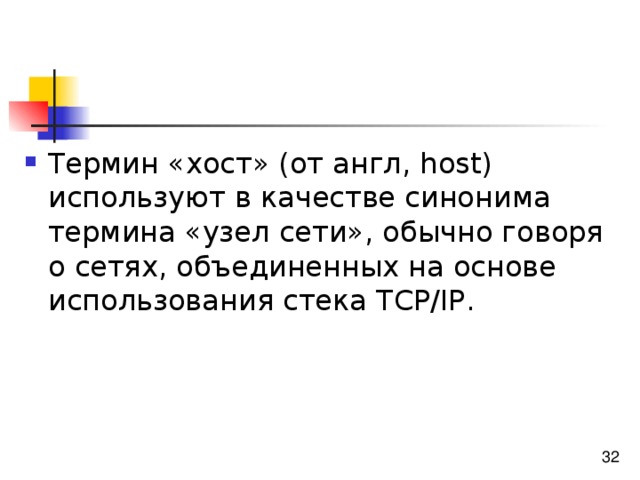

• Термин «хост» (от англ, host) используют в качестве синонима термина «узел сети», обычно говоря о сетях, объединенных на основе использования стека TCP/IP.

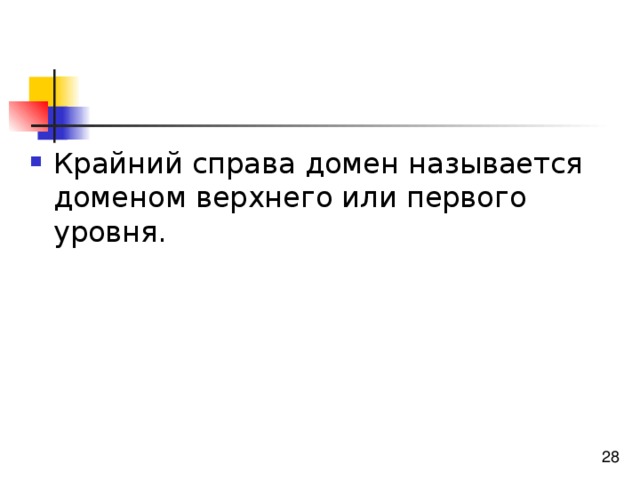

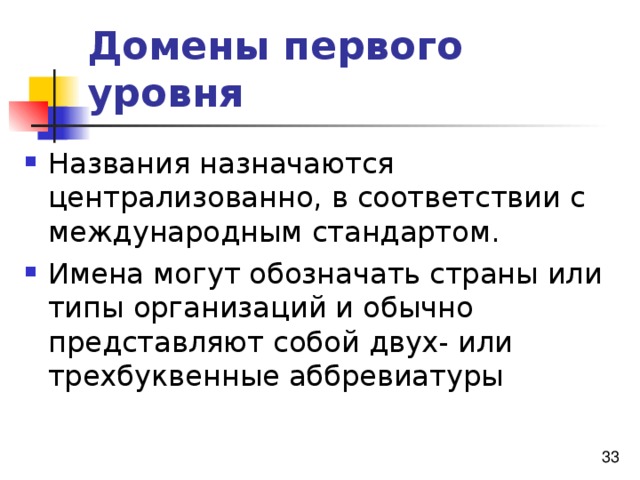

Домены первого уровня

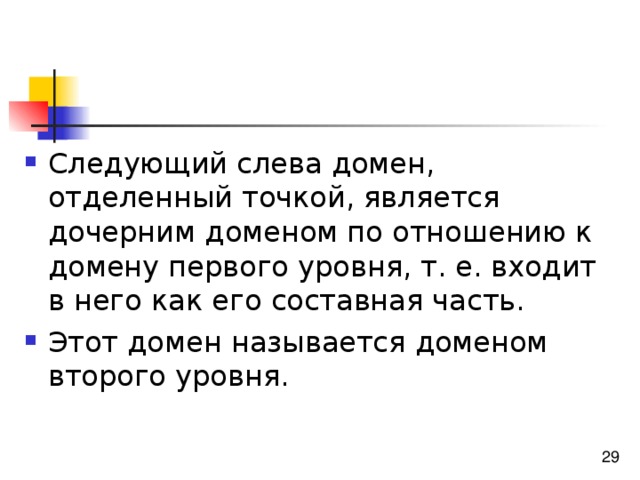

Домен второго уровня

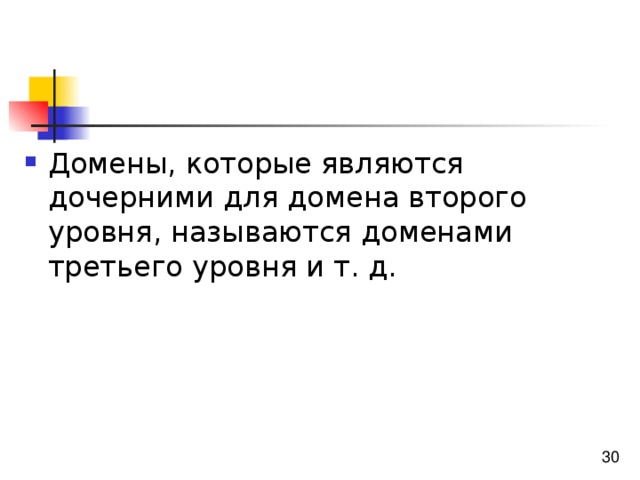

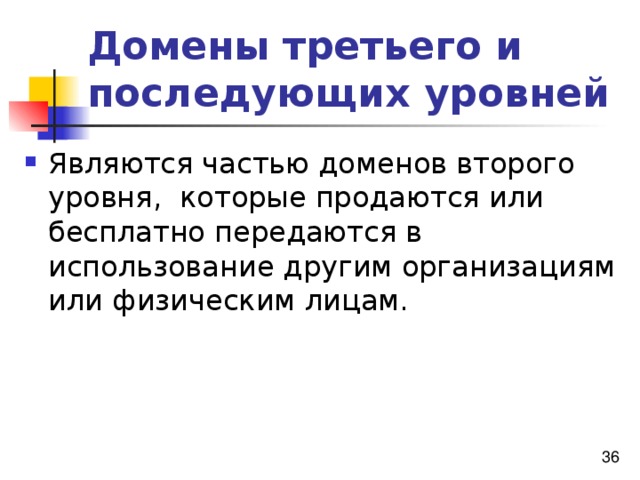

Домены третьего и последующих уровней

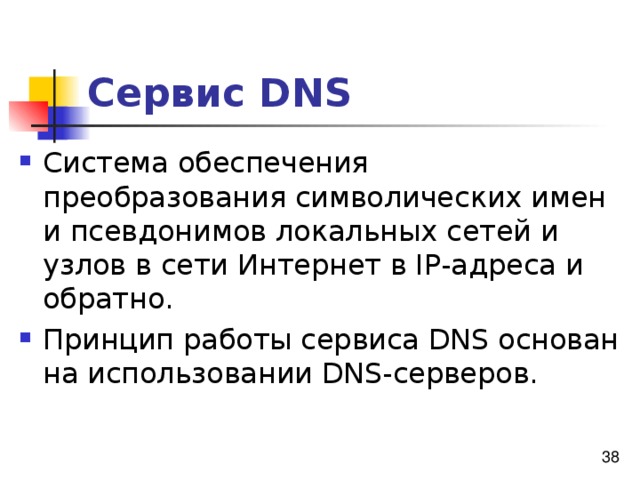

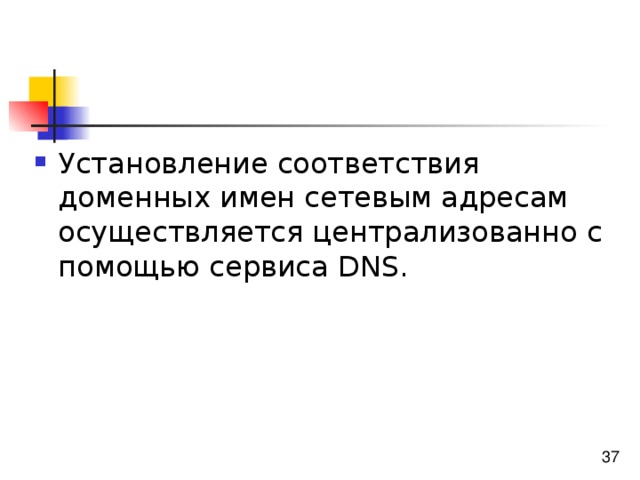

Сервис DNS
