Урок по теме "Графики и диаграммы"

ГРАФИКИ И ДИАГРАММЫ

Зачем нужны графики и диаграммы

Наглядное представление процессов изменения величин

Наглядное представление о соотношении величин

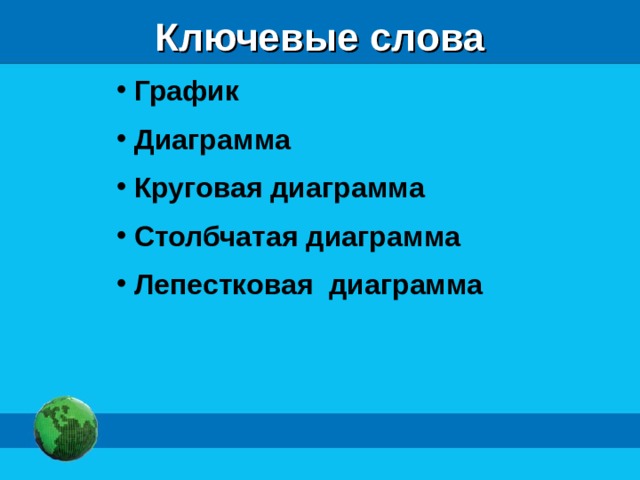

Ключевые слова

• График
• Диаграмма
• Круговая диаграмма
• Столбчатая диаграмма
• Лепестковая диаграмма

Зачем нужны графики и диаграммы

Предположим, что вы готовитесь к школьной географической конференции…

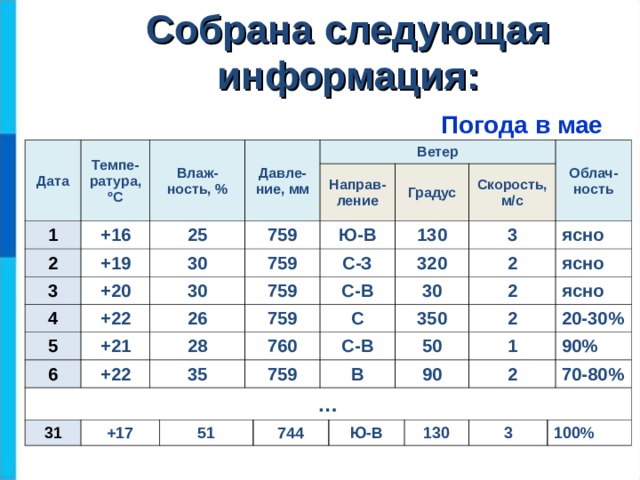

Собрана следующая информация:

Погода в мае

Дата

Темпе-ратура, º С

Влаж-ность, %

1

+16

2

Давле-ние, мм

+19

25

3

+20

4

30

5

Ветер

30

+22

759

+21

26

6

759

Направ-ление

759

+22

28

Ю-В

…

Градус

С-З

31

759

35

+17

130

С-В

760

320

Скорость, м/с

С

759

3

51

С-В

Облач-ность

30

В

350

2

744

ясно

50

2

90

ясно

2

1

ясно

Ю-В

2

20-30%

130

90%

70-80%

3

100%

Информация собрана:

• в большом количестве;
• точная;
• полная;
• достоверная

НО

!

в табличном виде она трудно воспринимается …

Наглядное представление процессов изменения величин

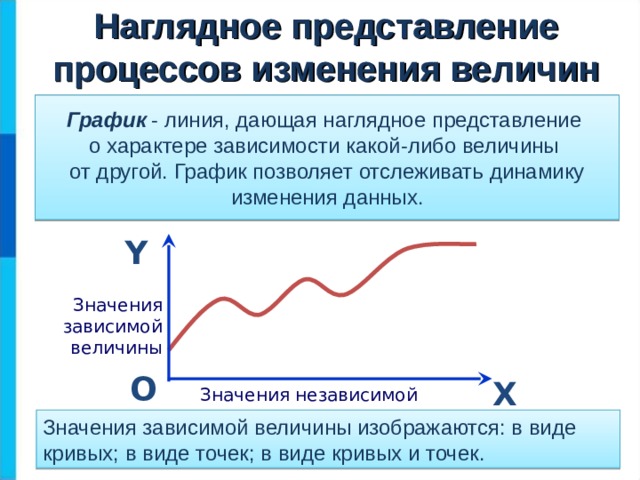

График - линия, дающая наглядное представление о характере зависимости какой-либо величины от другой. График позволяет отслеживать динамику изменения данных.

Y

Значения зависимой величины

О

Х

О

Х

Значения независимой величины

Значения зависимой величины изображаются: в виде кривых; в виде точек; в виде кривых и точек.

Наглядное представление процессов изменения величин

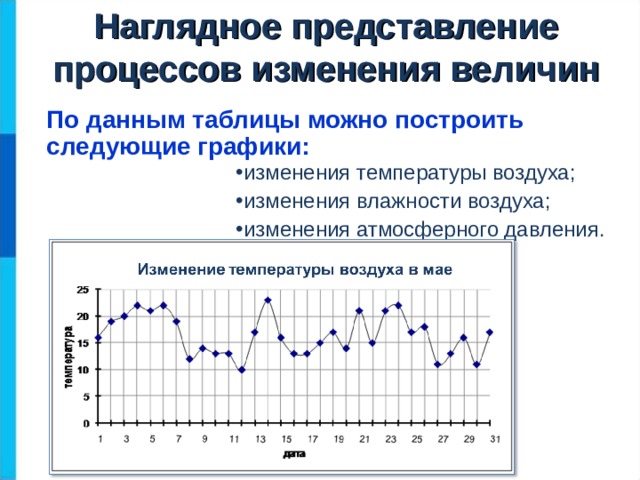

По данным таблицы можно построить следующие графики:

• изменения температуры воздуха;
• изменения влажности воздуха;
• изменения атмосферного давления.

Давайте обсудим

?

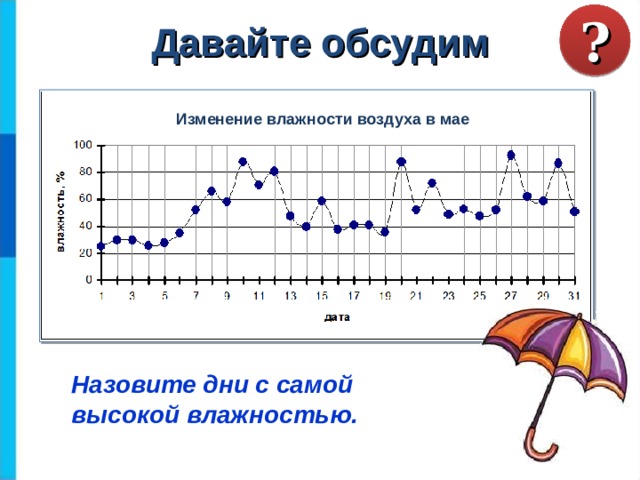

Изменение влажности воздуха в мае

Назовите дни с самой высокой влажностью.

?

Давайте обсудим

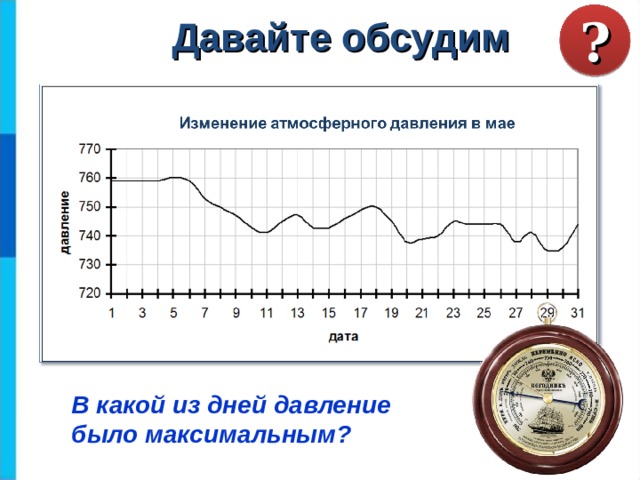

В какой из дней давление было максимальным?

Наглядное представление процессов изменения величин

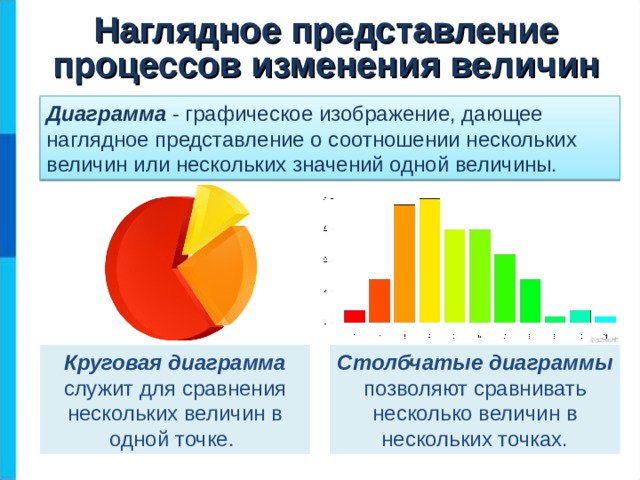

Диаграмма - графическое изображение, дающее наглядное представление о соотношении нескольких величин или нескольких значений одной величины.

Круговая диаграмма служит для сравнения нескольких величин в одной точке.

Столбчатые диаграммы позволяют сравнивать несколько величин в нескольких точках.

Примеры диаграмм

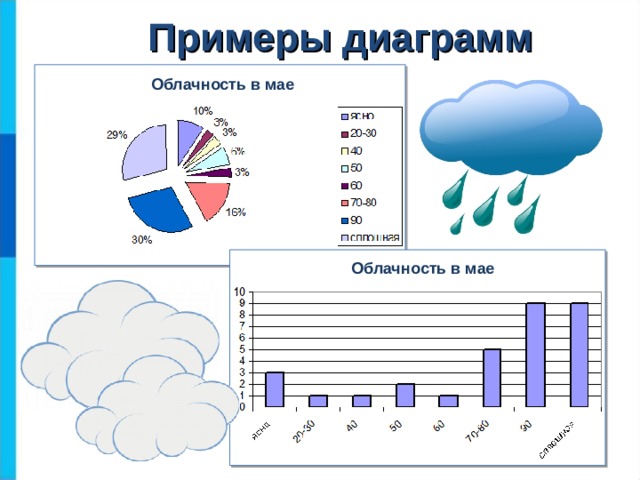

Облачность в мае

Облачность в мае

Примеры диаграмм

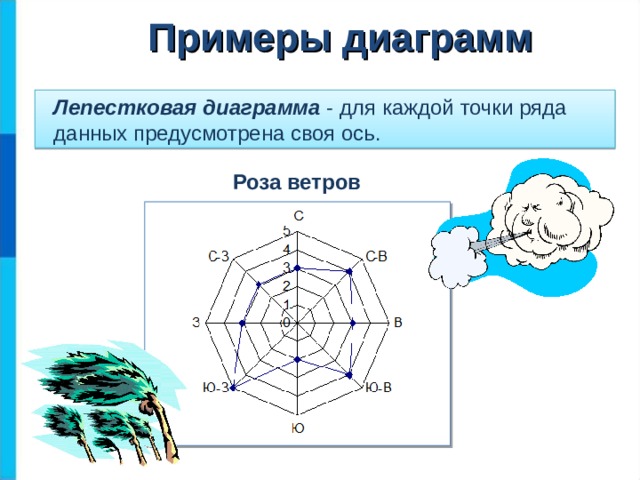

Лепестковая диаграмма - для каждой точки ряда данных предусмотрена своя ось.

Роза ветров

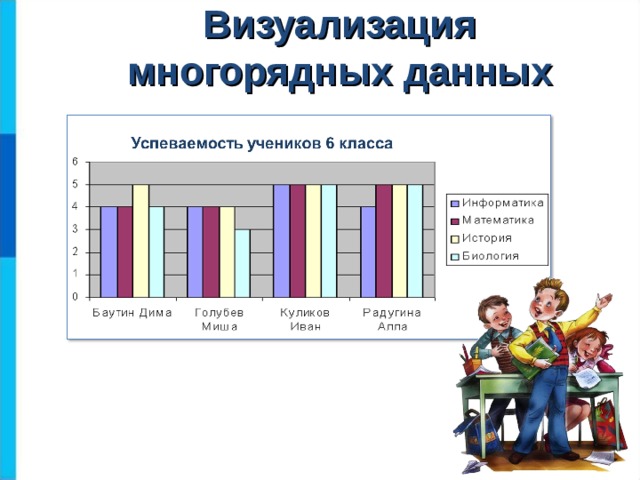

Визуализация многорядных данных

Самое главное

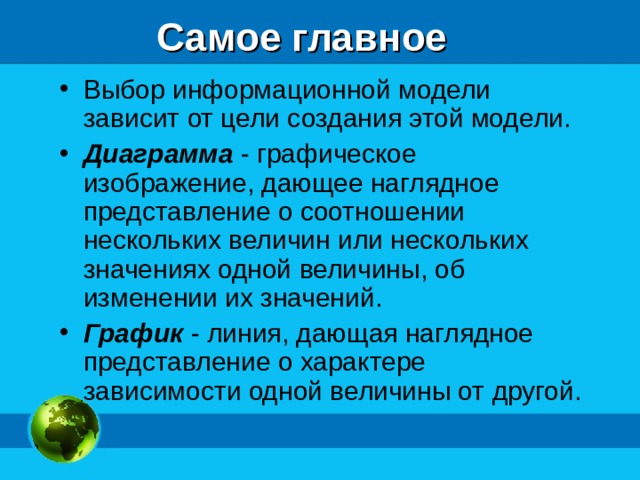

• Выбор информационной модели зависит от цели создания этой модели.
• Диаграмма - графическое изображение, дающее наглядное представление о соотношении нескольких величин или нескольких значениях одной величины, об изменении их значений.
• График - линия, дающая наглядное представление о характере зависимости одной величины от другой.

Самое главное

• Диаграммы позволяют сравнивать значения величин. Круговая диаграмма полезна, если величины в сумме составляют целое.
• С помощью графиков и диаграмм можно визуализировать большие объёмы однотипной табличной информации.
• При визуализации происходит потеря точности информации.

Давайте обсудим

?

• Каким образом могут быть визуализированы большие объемы однотипной табличной информации?
• С помощью чего можно наглядно представить процесс изменения величин?
• Что обеспечивает наглядное представление о соотношении величин?
• Чем определяется выбор того или иного типа диаграммы?
• В каких случаях используют круговые диаграммы?
• Что может быть потеряно при визуализации данных?
