Электрическая цепь: последовательное и параллельное включение

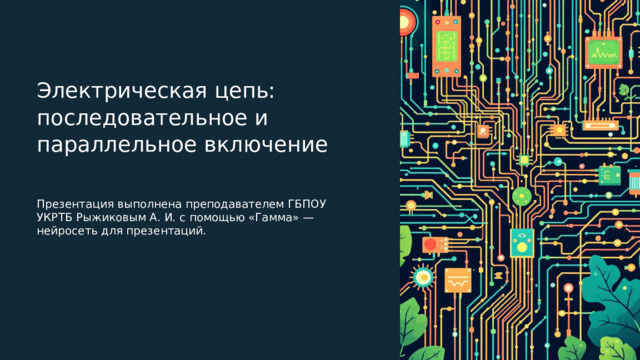

Презентация выполнена преподавателем ГБПОУ УКРТБ Рыжиковым А. И. с помощью «Гамма» — нейросеть для презентаций.

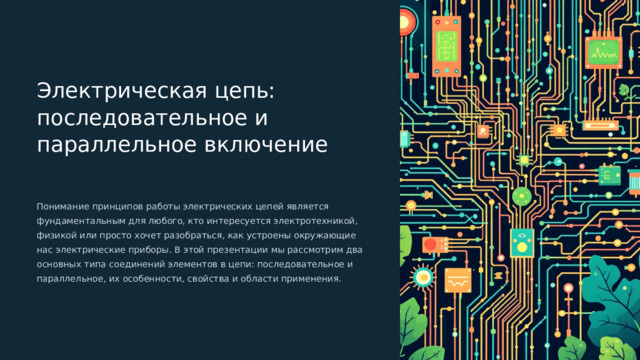

Электрическая цепь: последовательное и параллельное включение

Понимание принципов работы электрических цепей является фундаментальным для любого, кто интересуется электротехникой, физикой или просто хочет разобраться, как устроены окружающие нас электрические приборы. В этой презентации мы рассмотрим два основных типа соединений элементов в цепи: последовательное и параллельное, их особенности, свойства и области применения.

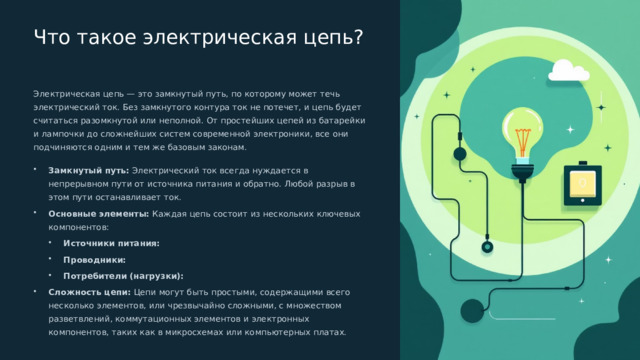

Что такое электрическая цепь?

Электрическая цепь — это замкнутый путь, по которому может течь электрический ток. Без замкнутого контура ток не потечет, и цепь будет считаться разомкнутой или неполной. От простейших цепей из батарейки и лампочки до сложнейших систем современной электроники, все они подчиняются одним и тем же базовым законам.

• Замкнутый путь: Электрический ток всегда нуждается в непрерывном пути от источника питания и обратно. Любой разрыв в этом пути останавливает ток.

• Основные элементы: Каждая цепь состоит из нескольких ключевых компонентов:

• Источники питания:
• Источники питания:

• Проводники:
• Проводники:

• Потребители (нагрузки):
• Потребители (нагрузки):

• Сложность цепи: Цепи могут быть простыми, содержащими всего несколько элементов, или чрезвычайно сложными, с множеством разветвлений, коммутационных элементов и электронных компонентов, таких как в микросхемах или компьютерных платах.

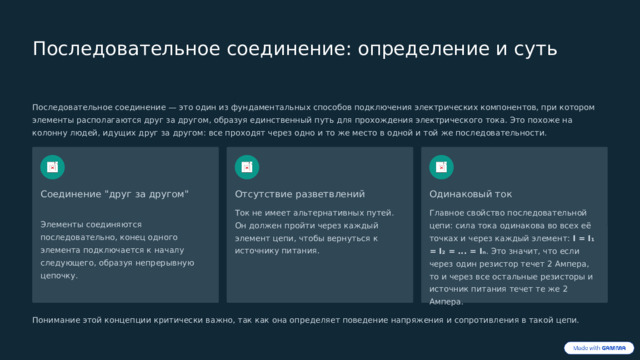

Последовательное соединение: определение и суть

Последовательное соединение — это один из фундаментальных способов подключения электрических компонентов, при котором элементы располагаются друг за другом, образуя единственный путь для прохождения электрического тока. Это похоже на колонну людей, идущих друг за другом: все проходят через одно и то же место в одной и той же последовательности.

Соединение "друг за другом"

Одинаковый ток

Отсутствие разветвлений

Ток не имеет альтернативных путей. Он должен пройти через каждый элемент цепи, чтобы вернуться к источнику питания.

Главное свойство последовательной цепи: сила тока одинакова во всех её точках и через каждый элемент: I = I₁ = I₂ = ... = Iₙ . Это значит, что если через один резистор течет 2 Ампера, то и через все остальные резисторы и источник питания течет те же 2 Ампера.

Элементы соединяются последовательно, конец одного элемента подключается к началу следующего, образуя непрерывную цепочку.

Понимание этой концепции критически важно, так как она определяет поведение напряжения и сопротивления в такой цепи.

Последовательное соединение: ключевые свойства

Эти свойства делают последовательные цепи предсказуемыми, но и уязвимыми, что определяет их области применения.

Общее сопротивление суммируется

Напряжение делится

Уязвимость к отказам

Общее напряжение, подаваемое источником питания, распределяется между элементами цепи. Падение напряжения на каждом элементе пропорционально его сопротивлению согласно закону Ома (U = I*R). Сумма падений напряжения на всех элементах равна общему напряжению источника: Uобщ = U₁ + U₂ + ... + Uₙ .

Это, пожалуй, самое важное свойство последовательной цепи: если один из элементов выходит из строя (например, перегорает нить накала в лампочке, или обрывается провод), то цепь размыкается. Ток через все остальные элементы прекращается, и вся цепь перестаёт функционировать. Это делает последовательные цепи ненадёжными для применения там, где требуется бесперебойная работа каждого компонента.

При последовательном соединении общее (эквивалентное) сопротивление цепи равно сумме сопротивлений всех входящих в неё элементов: Rобщ = R₁ + R₂ + ... + Rₙ . Это означает, что добавление новых резисторов увеличивает общее сопротивление цепи, что, в свою очередь, уменьшает общий ток, если напряжение источника остаётся постоянным.

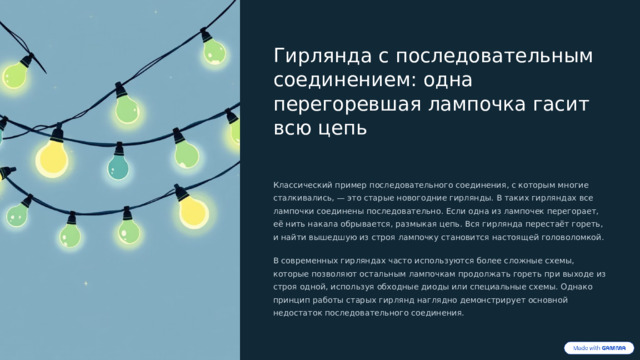

Гирлянда с последовательным соединением: одна перегоревшая лампочка гасит всю цепь

Классический пример последовательного соединения, с которым многие сталкивались, — это старые новогодние гирлянды. В таких гирляндах все лампочки соединены последовательно. Если одна из лампочек перегорает, её нить накала обрывается, размыкая цепь. Вся гирлянда перестаёт гореть, и найти вышедшую из строя лампочку становится настоящей головоломкой.

В современных гирляндах часто используются более сложные схемы, которые позволяют остальным лампочкам продолжать гореть при выходе из строя одной, используя обходные диоды или специальные схемы. Однако принцип работы старых гирлянд наглядно демонстрирует основной недостаток последовательного соединения.

Параллельное соединение: определение и суть

Параллельное соединение представляет собой совершенно иной подход к подключению электрических компонентов, обеспечивая независимость работы каждого элемента. В отличие от последовательного соединения, здесь ток имеет несколько путей для прохождения.

Общие узлы

Одинаковое напряжение

Разделение тока

Общий ток от источника питания делится между параллельными ветвями. Ток в каждой ветви зависит от сопротивления этой ветви: чем меньше сопротивление, тем больший ток через неё проходит. Общий ток цепи равен сумме токов во всех ветвях: I = I₁ + I₂ + ... + Iₙ .

Все элементы цепи подключены между двумя общими точками (узлами). Это означает, что начало каждого элемента подключается к одному узлу, а конец — к другому. Между этими узлами создается несколько параллельных ветвей.

Ключевое свойство параллельного соединения: напряжение на всех параллельно подключенных элементах одинаково и равно напряжению источника питания (если пренебречь потерями в проводах): U = U₁ = U₂ = ... = Uₙ . Это позволяет каждому устройству получать полное напряжение для своей работы, независимо от других.

Благодаря этим свойствам параллельные цепи широко используются в бытовой электронике и промышленных системах, где требуется независимая работа устройств.

Параллельное соединение: ключевые свойства

Параллельное соединение обеспечивает гибкость и надёжность, что делает его предпочтительным для большинства практических применений.

3

2

1

Уменьшение общего сопротивления

Расчет общего сопротивления

Независимость работы

Если один из элементов, подключенных параллельно, выходит из строя (например, лампочка перегорает, обрывая свою ветвь), остальные элементы продолжают функционировать, поскольку их путь к источнику питания остаётся замкнутым. Это делает параллельные цепи значительно более надёжными и удобными в эксплуатации, позволяя одному устройству отключаться или ломаться, не влияя на работу других.

Общее (эквивалентное) сопротивление параллельной цепи рассчитывается по формуле обратных величин: 1/Rобщ = 1/R₁ + 1/R₂ + ... + 1/Rₙ . Для двух параллельных резисторов часто используется упрощенная формула: Rобщ = (R₁ * R₂) / (R₁ + R₂) .

Важная особенность: общее сопротивление параллельной цепи всегда оказывается меньше сопротивления наименьшего из входящих в неё элементов. Это происходит потому, что добавление каждой новой параллельной ветви предоставляет току дополнительный путь, фактически "расширяя" общую "дорогу" для электронов, что снижает общее сопротивление цепи.

Схема параллельного соединения в бытовой электросети: отключение одного прибора не влияет на остальные

Подавляющее большинство бытовых электроприборов и осветительных устройств в наших домах подключены параллельно к электросети. Это ключевое решение в электротехнике, которое обеспечивает удобство и функциональность повседневного использования электричества.

Представьте себе, что было бы, если бы все лампочки и розетки в вашем доме были соединены последовательно! Выключение одной лампочки или выход из строя одного прибора привел бы к тому, что весь дом остался бы без электричества. К счастью, это не так.

• Каждая розетка, каждый светильник, каждый электроприбор в доме имеет свою собственную параллельную ветвь, подключенную к общей магистрали электропроводки.

• Это гарантирует, что каждый прибор получает полное напряжение сети (обычно 220-240 В).

• Если вы выключите телевизор, это не повлияет на работу холодильника или освещения.

• Если лампочка в люстре перегорит, остальные лампочки в доме и другие электроприборы продолжат работать без проблем.

Такая схема обеспечивает максимальное удобство, безопасность и отказоустойчивость, что критически важно для комфортного быта.

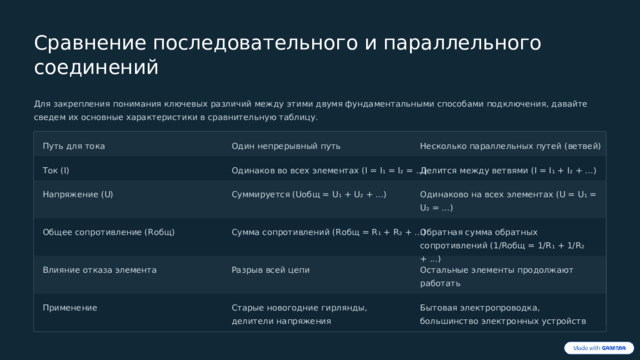

Сравнение последовательного и параллельного соединений

Для закрепления понимания ключевых различий между этими двумя фундаментальными способами подключения, давайте сведем их основные характеристики в сравнительную таблицу.

Путь для тока

Один непрерывный путь

Несколько параллельных путей (ветвей)

Ток (I)

Одинаков во всех элементах (I = I₁ = I₂ = ...)

Делится между ветвями (I = I₁ + I₂ + ...)

Одинаково на всех элементах (U = U₁ = U₂ = ...)

Суммируется (Uобщ = U₁ + U₂ + ...)

Напряжение (U)

Общее сопротивление (Rобщ)

Сумма сопротивлений (Rобщ = R₁ + R₂ + ...)

Обратная сумма обратных сопротивлений (1/Rобщ = 1/R₁ + 1/R₂ + ...)

Влияние отказа элемента

Разрыв всей цепи

Остальные элементы продолжают работать

Применение

Старые новогодние гирлянды, делители напряжения

Бытовая электропроводка, большинство электронных устройств

Итог: как выбрать способ соединения?

Выбор между последовательным и параллельным соединением не случаен; он определяется конкретными задачами, требованиями к надежности и характеристиками компонентов. Понимание их фундаментальных различий позволяет инженерам и электрикам проектировать эффективные и безопасные системы.

Параллельное соединение

Предпочтительно, когда необходимы:

• Независимая работа каждого устройства

• Подача одинакового напряжения на все элементы

Последовательное соединение

• Высокая надежность (отказ одного элемента не влияет на другие)

Подходит для цепей, где требуется:

• Один путь для тока

• Уменьшение общего сопротивления

• Увеличение общего сопротивления (например, для ограничения тока)

Используется в большинстве современных электроустановок и бытовой техники.

• Деление напряжения между элементами

Гибридные схемы

Например, в некоторых старых типах измерительных приборов или для формирования делителей напряжения.

На практике часто встречаются смешанные или гибридные схемы, которые комбинируют последовательные и параллельные участки для достижения требуемых характеристик и функциональности. Это позволяет использовать преимущества обоих типов соединений.

Овладение этими концепциями не только помогает понять, как работают электрические приборы, но и является первым шагом к самостоятельному проектированию, диагностике и ремонту электрических цепей. Всегда помните о законе Ома и Кирхгофа — они ваши лучшие друзья в мире электричества!
