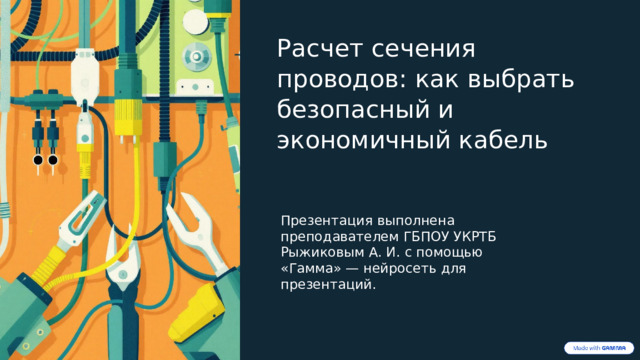

Расчет сечения проводов: как выбрать безопасный и экономичный кабель

Презентация выполнена преподавателем ГБПОУ УКРТБ Рыжиковым А. И. с помощью «Гамма» — нейросеть для презентаций.

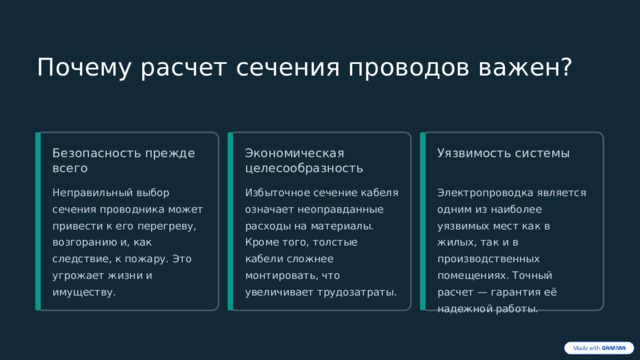

Почему расчет сечения проводов важен?

Безопасность прежде всего

Экономическая целесообразность

Уязвимость системы

Неправильный выбор сечения проводника может привести к его перегреву, возгоранию и, как следствие, к пожару. Это угрожает жизни и имуществу.

Избыточное сечение кабеля означает неоправданные расходы на материалы. Кроме того, толстые кабели сложнее монтировать, что увеличивает трудозатраты.

Электропроводка является одним из наиболее уязвимых мест как в жилых, так и в производственных помещениях. Точный расчет — гарантия её надежной работы.

Основные параметры, влияющие на выбор сечения

Сила тока и мощность нагрузки

Материал проводника

Ключевые показатели для расчета – суммарная мощность всех электроприборов (в Ваттах) и сила тока (в Амперах), которую будет потреблять цепь.

Медь и алюминий обладают разным удельным сопротивлением. Медные провода более электропроводны и выдерживают большую нагрузку при меньшем сечении.

Длина кабеля и способ прокладки

Потери напряжения и температура

Чем длиннее кабель, тем больше потери напряжения. Способ прокладки (открытая, в трубе, в земле) влияет на условия охлаждения проводника.

Важно учитывать допустимые потери напряжения в сети и максимальную температуру эксплуатации, чтобы избежать перегрева и ухудшения характеристик изоляции.

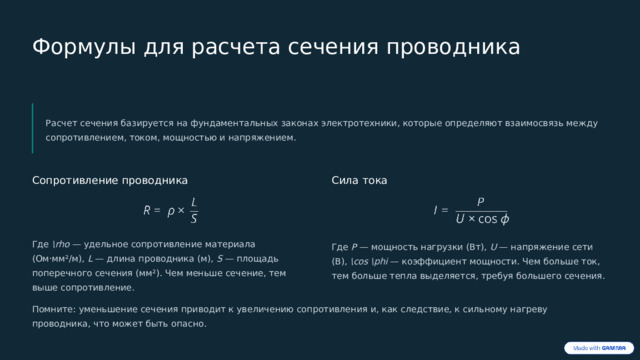

Формулы для расчета сечения проводника

Расчет сечения базируется на фундаментальных законах электротехники, которые определяют взаимосвязь между сопротивлением, током, мощностью и напряжением.

Сопротивление проводника

Сила тока

Где \rho — удельное сопротивление материала (Ом·мм²/м), L — длина проводника (м), S — площадь поперечного сечения (мм²). Чем меньше сечение, тем выше сопротивление.

Где P — мощность нагрузки (Вт), U — напряжение сети (В), \cos \phi — коэффициент мощности. Чем больше ток, тем больше тепла выделяется, требуя большего сечения.

Помните: уменьшение сечения приводит к увеличению сопротивления и, как следствие, к сильному нагреву проводника, что может быть опасно.

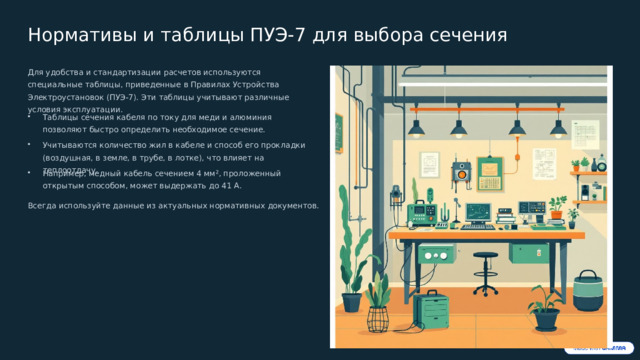

Нормативы и таблицы ПУЭ-7 для выбора сечения

Для удобства и стандартизации расчетов используются специальные таблицы, приведенные в Правилах Устройства Электроустановок (ПУЭ-7). Эти таблицы учитывают различные условия эксплуатации.

• Таблицы сечения кабеля по току для меди и алюминия позволяют быстро определить необходимое сечение.

• Учитываются количество жил в кабеле и способ его прокладки (воздушная, в земле, в трубе, в лотке), что влияет на теплоотдачу.

• Например, медный кабель сечением 4 мм², проложенный открытым способом, может выдержать до 41 А.

Всегда используйте данные из актуальных нормативных документов.

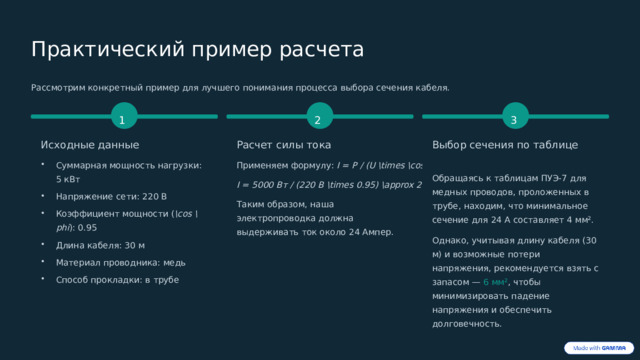

Практический пример расчета

Рассмотрим конкретный пример для лучшего понимания процесса выбора сечения кабеля.

1

3

2

Выбор сечения по таблице

Исходные данные

Расчет силы тока

• Суммарная мощность нагрузки: 5 кВт

Применяем формулу: I = P / (U \times \cos \phi)

Обращаясь к таблицам ПУЭ-7 для медных проводов, проложенных в трубе, находим, что минимальное сечение для 24 А составляет 4 мм².

I = 5000 Вт / (220 В \times 0.95) \approx 24 А

• Напряжение сети: 220 В

Таким образом, наша электропроводка должна выдерживать ток около 24 Ампер.

• Коэффициент мощности ( \cos \phi ): 0.95

Однако, учитывая длину кабеля (30 м) и возможные потери напряжения, рекомендуется взять с запасом — 6 мм² , чтобы минимизировать падение напряжения и обеспечить долговечность.

• Длина кабеля: 30 м

• Материал проводника: медь

• Способ прокладки: в трубе

Современные инструменты: онлайн калькуляторы

В современном мире нет необходимости проводить сложные вычисления вручную. Существуют специализированные онлайн-калькуляторы, которые значительно упрощают процесс.

• Удобный ввод параметров: Вы просто вводите исходные данные – мощность, напряжение, длину кабеля, материал проводника и способ его прокладки.

• Автоматический расчет: Калькулятор мгновенно рассчитывает необходимое сечение, а также показывает потенциальные потери напряжения, что очень важно для стабильной работы оборудования.

• Примеры сервисов: Воспользуйтесь проверенными ресурсами, такими как kabel-s.ru, elec.ru, calc.ru, чтобы быстро и точно получить результат.

Эти инструменты помогают избежать ошибок и сэкономить время, особенно при работе со сложными проектами.

Ошибки при расчете и их последствия

Даже небольшие просчеты в выборе сечения проводов могут привести к серьезным и дорогостоящим проблемам.

Недостаточное сечение

Самая опасная ошибка. Проводник будет перегреваться, что приводит к разрушению изоляции, короткому замыканию и пожару .

Избыточное сечение

Менее опасно, но не менее неприятно. Вы переплачиваете за более дорогой кабель, а его монтаж становится сложнее и трудозатратнее.

Поэтому крайне важно учитывать все параметры и нормативы, а при малейших сомнениях консультироваться с профессионалами .

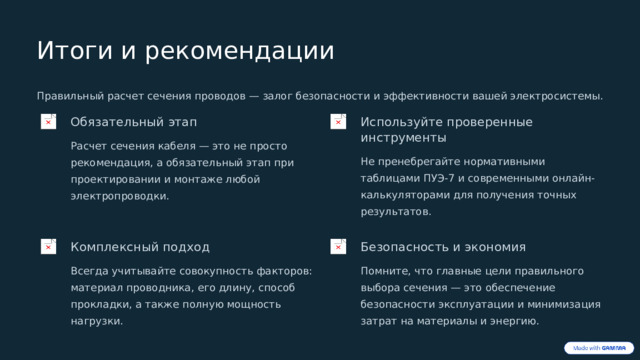

Итоги и рекомендации

Правильный расчет сечения проводов — залог безопасности и эффективности вашей электросистемы.

Обязательный этап

Используйте проверенные инструменты

Расчет сечения кабеля — это не просто рекомендация, а обязательный этап при проектировании и монтаже любой электропроводки.

Не пренебрегайте нормативными таблицами ПУЭ-7 и современными онлайн-калькуляторами для получения точных результатов.

Комплексный подход

Безопасность и экономия

Всегда учитывайте совокупность факторов: материал проводника, его длину, способ прокладки, а также полную мощность нагрузки.

Помните, что главные цели правильного выбора сечения — это обеспечение безопасности эксплуатации и минимизация затрат на материалы и энергию.

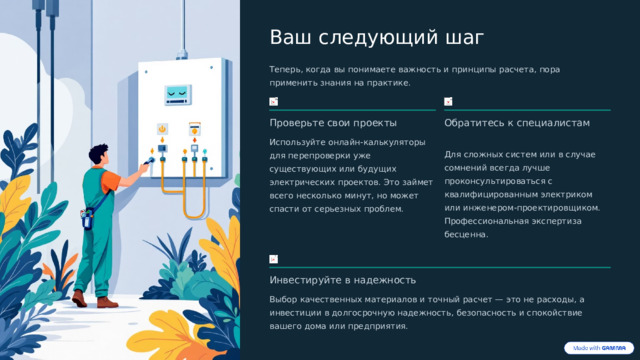

Ваш следующий шаг

Теперь, когда вы понимаете важность и принципы расчета, пора применить знания на практике.

Проверьте свои проекты

Обратитесь к специалистам

Используйте онлайн-калькуляторы для перепроверки уже существующих или будущих электрических проектов. Это займет всего несколько минут, но может спасти от серьезных проблем.

Для сложных систем или в случае сомнений всегда лучше проконсультироваться с квалифицированным электриком или инженером-проектировщиком. Профессиональная экспертиза бесценна.

Инвестируйте в надежность

Выбор качественных материалов и точный расчет — это не расходы, а инвестиции в долгосрочную надежность, безопасность и спокойствие вашего дома или предприятия.
