Как устроен электрический двигатель вентилятора компьютера

Как устроен электрический двигатель вентилятора компьютера

Всеобъемлющий анализ ключевого элемента системы охлаждения

Презентация выполнена преподавателем ГБПОУ УКРТБ Рыжиковым А. И. с помощью «Гамма» — нейросеть для презентаций.

Введение: Зачем нужен вентилятор в компьютере?

Компьютерные вентиляторы играют критически важную роль в поддержании стабильности и долговечности любой вычислительной системы. Они отводят тепло, генерируемое компонентами.

Охлаждение Критических Компонентов

Продление Срока Службы

Постоянное поддержание оптимальной рабочей температуры предотвращает деградацию материалов и продлевает срок службы всей компьютерной техники.

Вентиляторы обеспечивают отвод тепла от процессора (CPU), видеокарты (GPU) и блока питания, предотвращая термический троттлинг.

Сердце Системы Охлаждения

Вентилятор является активным элементом, без которого пассивные радиаторы не справятся с нагрузкой, особенно в игровых и профессиональных ПК.

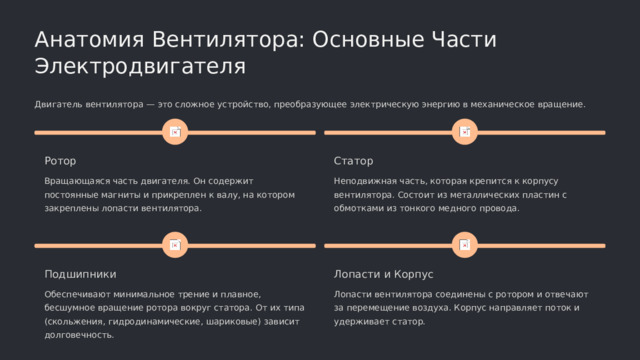

Анатомия Вентилятора: Основные Части Электродвигателя

Двигатель вентилятора — это сложное устройство, преобразующее электрическую энергию в механическое вращение.

Ротор

Статор

Неподвижная часть, которая крепится к корпусу вентилятора. Состоит из металлических пластин с обмотками из тонкого медного провода.

Вращающаяся часть двигателя. Он содержит постоянные магниты и прикреплен к валу, на котором закреплены лопасти вентилятора.

Подшипники

Лопасти и Корпус

Обеспечивают минимальное трение и плавное, бесшумное вращение ротора вокруг статора. От их типа (скольжения, гидродинамические, шариковые) зависит долговечность.

Лопасти вентилятора соединены с ротором и отвечают за перемещение воздуха. Корпус направляет поток и удерживает статор.

Ключевые Компоненты

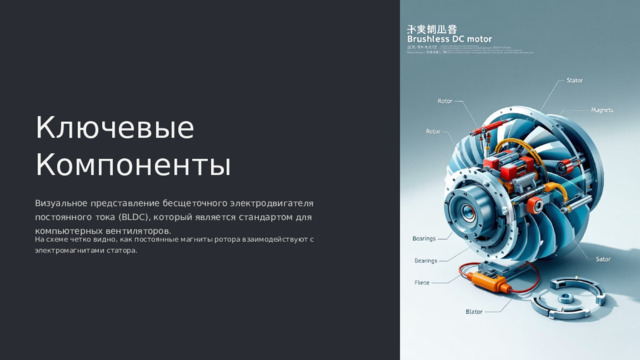

Визуальное представление бесщеточного электродвигателя постоянного тока (BLDC), который является стандартом для компьютерных вентиляторов.

На схеме четко видно, как постоянные магниты ротора взаимодействуют с электромагнитами статора.

Принцип Работы: Магнетизм в Движении

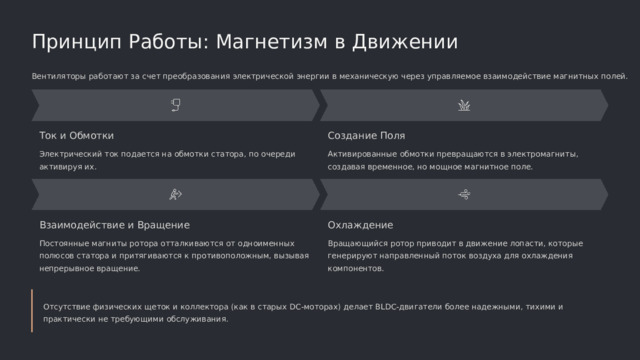

Вентиляторы работают за счет преобразования электрической энергии в механическую через управляемое взаимодействие магнитных полей.

Ток и Обмотки

Создание Поля

Электрический ток подается на обмотки статора, по очереди активируя их.

Активированные обмотки превращаются в электромагниты, создавая временное, но мощное магнитное поле.

Взаимодействие и Вращение

Охлаждение

Постоянные магниты ротора отталкиваются от одноименных полюсов статора и притягиваются к противоположным, вызывая непрерывное вращение.

Вращающийся ротор приводит в движение лопасти, которые генерируют направленный поток воздуха для охлаждения компонентов.

Отсутствие физических щеток и коллектора (как в старых DC-моторах) делает BLDC-двигатели более надежными, тихими и практически не требующими обслуживания.

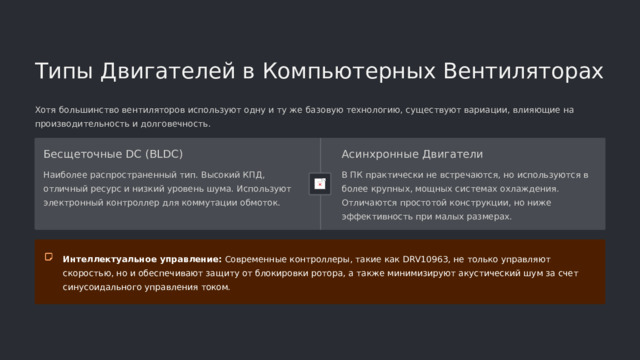

Типы Двигателей в Компьютерных Вентиляторах

Хотя большинство вентиляторов используют одну и ту же базовую технологию, существуют вариации, влияющие на производительность и долговечность.

Бесщеточные DC (BLDC)

Асинхронные Двигатели

Наиболее распространенный тип. Высокий КПД, отличный ресурс и низкий уровень шума. Используют электронный контроллер для коммутации обмоток.

В ПК практически не встречаются, но используются в более крупных, мощных системах охлаждения. Отличаются простотой конструкции, но ниже эффективность при малых размерах.

Интеллектуальное управление: Современные контроллеры, такие как DRV10963, не только управляют скоростью, но и обеспечивают защиту от блокировки ротора, а также минимизируют акустический шум за счет синусоидального управления током.

Технологии Управления Скоростью

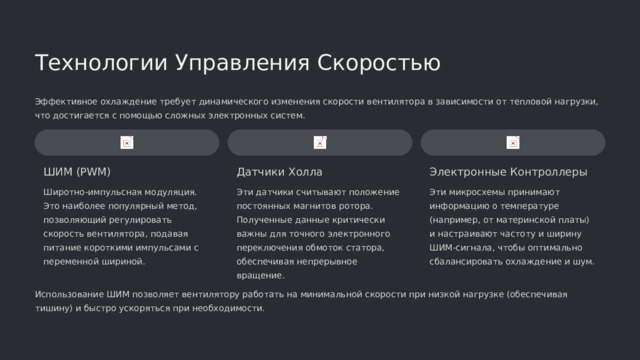

Эффективное охлаждение требует динамического изменения скорости вентилятора в зависимости от тепловой нагрузки, что достигается с помощью сложных электронных систем.

ШИМ (PWM)

Датчики Холла

Электронные Контроллеры

Широтно-импульсная модуляция. Это наиболее популярный метод, позволяющий регулировать скорость вентилятора, подавая питание короткими импульсами с переменной шириной.

Эти датчики считывают положение постоянных магнитов ротора. Полученные данные критически важны для точного электронного переключения обмоток статора, обеспечивая непрерывное вращение.

Эти микросхемы принимают информацию о температуре (например, от материнской платы) и настраивают частоту и ширину ШИМ-сигнала, чтобы оптимально сбалансировать охлаждение и шум.

Использование ШИМ позволяет вентилятору работать на минимальной скорости при низкой нагрузке (обеспечивая тишину) и быстро ускоряться при необходимости.

Пример Динамического Регулирования

График показывает, как система управления автоматически настраивает скорость вращения вентилятора (RPM) для поддержания оптимальной температуры процессора в различных сценариях нагрузки.

На графике видно, что до определенного порога (например, 50°C) вентилятор работает на минимальных оборотах. Как только температура начинает расти из-за увеличения нагрузки, контроллер плавно увеличивает скорость, предотвращая перегрев.

Современные Инновации в Моторах Вентиляторов

Производители постоянно ищут способы повышения эффективности, снижения шума и увеличения срока службы вентиляторов.

Внешний Ротор

ЕС-Моторы

Улучшенные Подшипники

Вместо внутреннего ротора, магниты располагаются по периметру. Это часто используется в тонких вентиляторах и обеспечивает лучшее рассеивание тепла от самого мотора.

Электронно-коммутируемые (EC) моторы объединяют преимущества BLDC и интеллектуального управления, обеспечивая максимальную энергоэффективность и плавную интеграцию с умными системами управления зданием или ПК.

Развитие гидродинамических и магнитных подшипников (например, MagLev) устраняет механический контакт и трение, что критически важно для снижения шума и многократного увеличения ресурса.

Заключение: Почему Важно Понимать Устройство Вентилятора?

Понимание принципов работы вентилятора позволяет принимать более обоснованные решения при сборке, обслуживании и диагностике компьютера.

Выбор и Обслуживание

Знание о типах подшипников и двигателей помогает выбрать вентилятор, который обеспечит долгий срок службы и необходимую тишину для вашей системы.

Диагностика Неисправностей

Понимание взаимодействия ротора, статора и контроллера помогает быстро определить причину неисправности (например, износ подшипника или сбой контроллера ШИМ).

Постоянное Развитие Технологий

Инновации делают вентиляторы тише, эффективнее и "умнее", например, позволяя полностью останавливать их при низкой нагрузке.

Вентилятор: Незаметный Герой
