Разметка и строгание древесины

Технология обработки древесины. 5 класс

Разметка и строгание древесины

Разметка и строгание древесины.

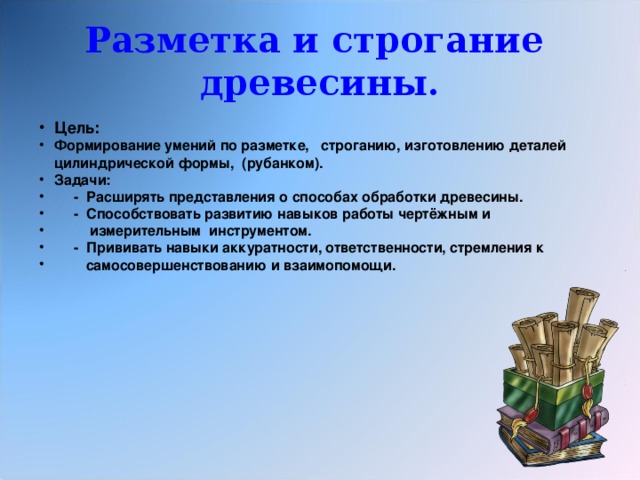

• Цель:
• Формирование умений по разметке, строганию, изготовлению деталей цилиндрической формы, (рубанком).
• Задачи:
• - Расширять представления о способах обработки древесины.
• - Способствовать развитию навыков работы чертёжным и
• измерительным инструментом.
• - Прививать навыки аккуратности, ответственности, стремления к
• самосовершенствованию и взаимопомощи.

Разметка и

строгание древесины.

Технология 5 класс

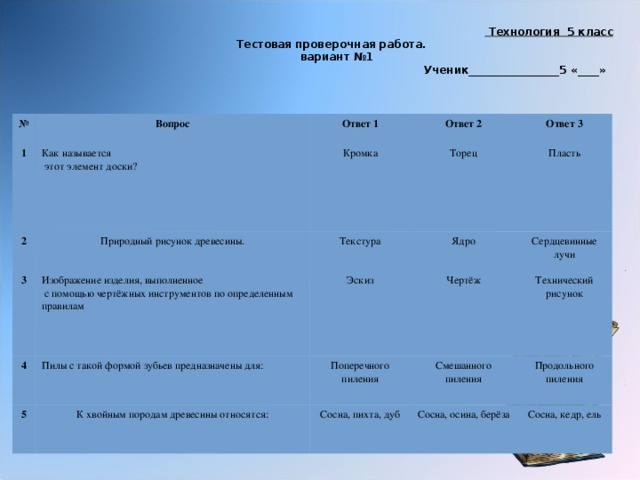

Тестовая проверочная работа.

вариант №1

Ученик_________________5 «____»

№

Вопрос

1

2

Ответ 1

Как называется

этот элемент доски?

Природный рисунок древесины.

Ответ 2

Кромка

3

Ответ 3

4

Торец

Текстура

Изображение изделия, выполненное

Ядро

Пилы с такой формой зубьев предназначены для:

с помощью чертёжных инструментов по определенным правилам

Пласть

5

Эскиз

К хвойным породам древесины относятся:

Поперечного

Чертёж

Сердцевинные

лучи

пиления

Смешанного

Технический

Сосна, пихта, дуб

пиления

рисунок

Продольного

Сосна, осина, берёза

пиления

Сосна, кедр, ель

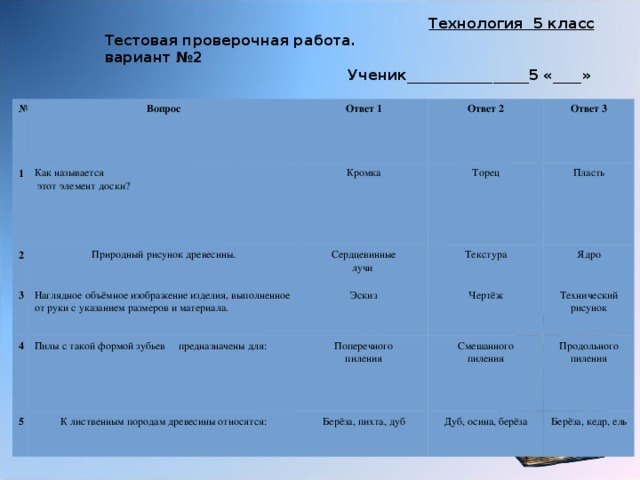

Технология 5 класс

Тестовая проверочная работа.

вариант №2

Ученик_________________5 «____»

№

1

Вопрос

Как называется

2

Ответ 1

Ответ 2

Природный рисунок древесины.

этот элемент доски?

Кромка

3

4

Наглядное объёмное изображение изделия, выполненное от руки с указанием размеров и материала.

Сердцевинные

Торец

Ответ 3

лучи

Текстура

Пласть

Эскиз

Пилы с такой формой зубьев предназначены для:

5

Ядро

Чертёж

Поперечного

К лиственным породам древесины относятся:

Смешанного

Технический

пиления

Берёза, пихта, дуб

пиления

Продольного

рисунок

Дуб, осина, берёза

пиления

Берёза, кедр, ель

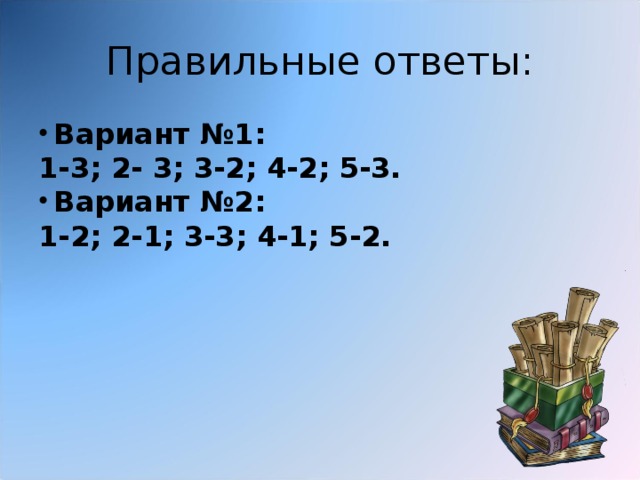

Правильные ответы:

• Вариант №1:

1-3; 2- 3; 3-2; 4-2; 5-3.

• Вариант №2:

1-2; 2-1; 3-3; 4-1; 5-2.

Строгание древесины –

обработка заготовки до нужного размера и создания на ней ровных и гладких поверхностей.

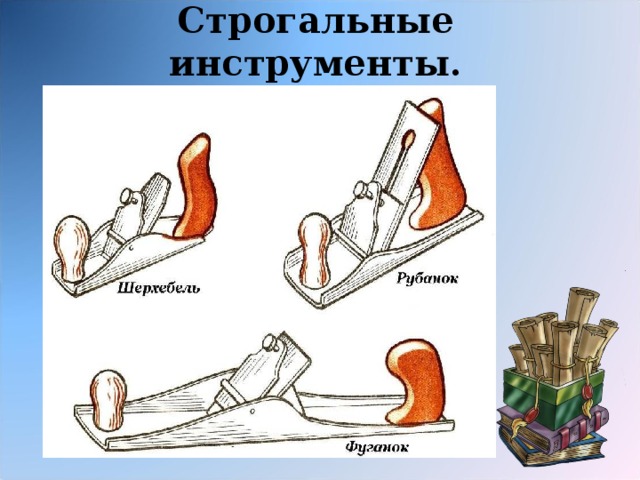

Строгальные инструменты.

Устройство шерхебеля.

« Шерхебель» — слово немецкого происхождения, что означает «струг для грубого срезания».

Устройство рубанка.

Рубанок предназначен для сострагивания тонких стружек и получения гладких поверхностей на древесине, а также сострагивания заготовки в нужный размер.

Устройство фуганка.

Фуганки намного длиннее рубанков. Ими удобно получать ровные, плоские поверхности.

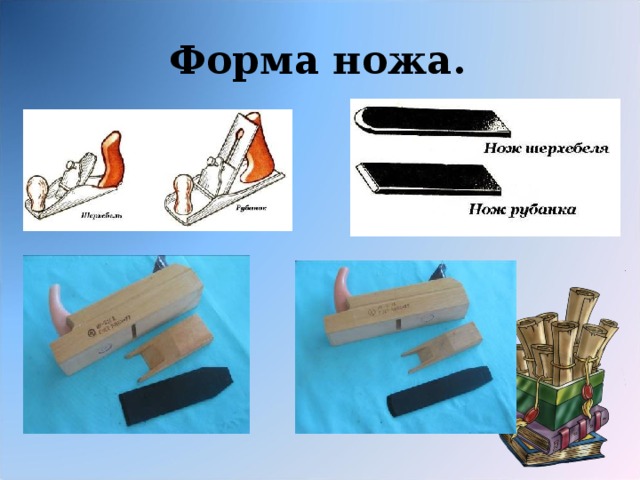

Форма ножа.

Наладка инструмента.

У правильно установленного ножа лезвие расположено над подошвой колодки без перекосов и выступает на 1...3 мм у шерхебеля или на 0,1 ...0,3 мм у рубанка.

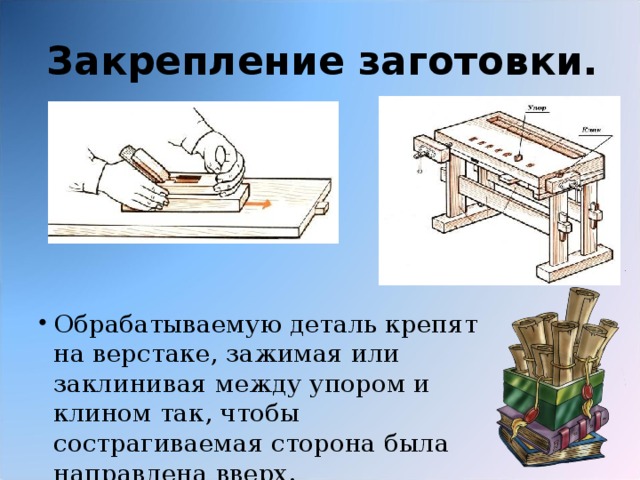

Закрепление заготовки.

• Обрабатываемую деталь крепят на верстаке, зажимая или заклинивая между упором и клином так, чтобы сострагиваемая сторона была направлена вверх.

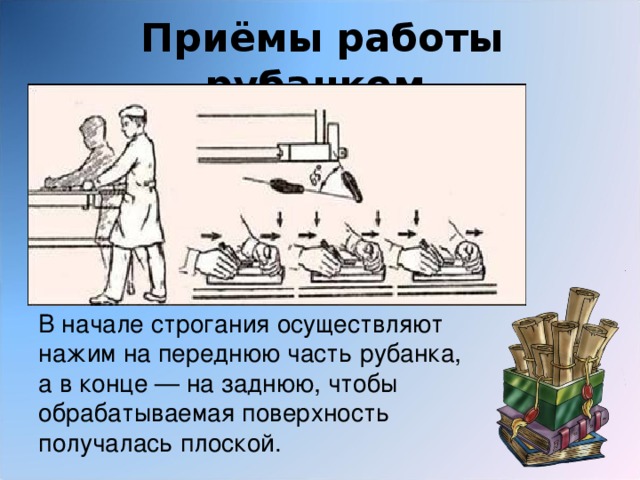

Приёмы работы рубанком.

В начале строгания осуществляют нажим на переднюю часть рубанка, а в конце — на заднюю, чтобы обрабатываемая поверхность получалась плоской.

Контроль качества строгания

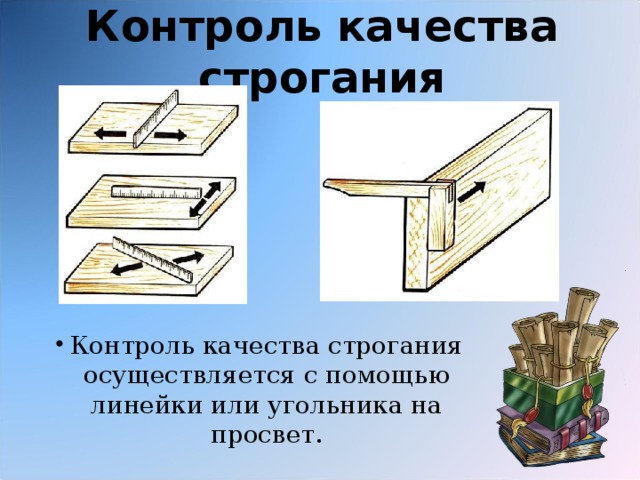

• Контроль качества строгания осуществляется с помощью линейки или угольника на просвет.

Другие разновидности рубанков и их предназначение.

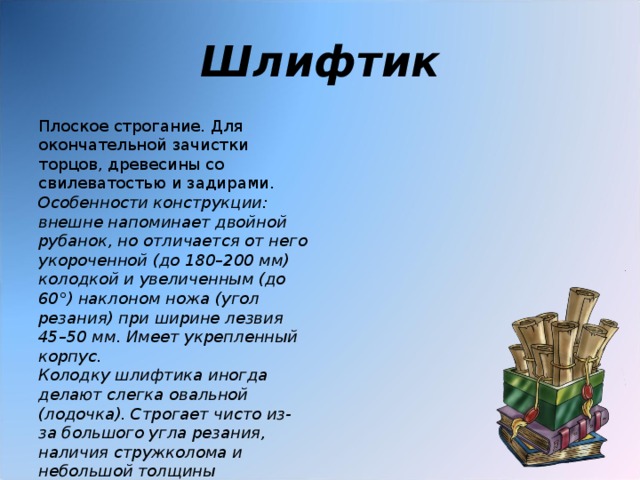

Шлифтик

Плоское строгание. Для окончательной зачистки торцов, древесины со свилеватостью и задирами.

Особенности конструкции: внешне напоминает двойной рубанок, но отличается от него укороченной (до 180–200 мм) колодкой и увеличенным (до 60°) наклоном ножа (угол резания) при ширине лезвия 45–50 мм. Имеет укрепленный корпус.

Колодку шлифтика иногда делают слегка овальной (лодочка). Строгает чисто из-за большого угла резания, наличия стружколома и небольшой толщины снимаемого слоя древесины .

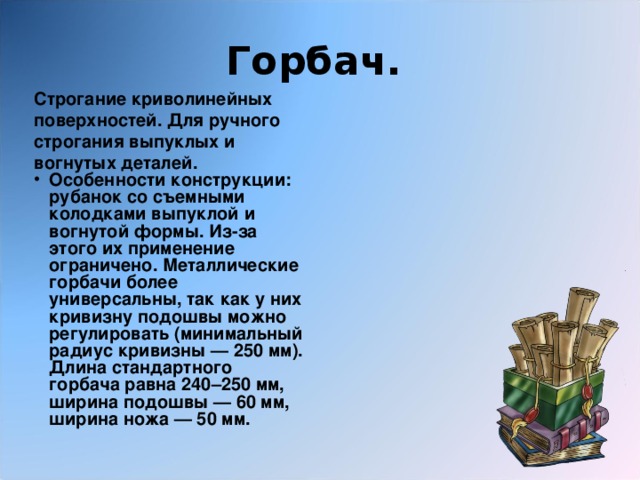

Горбач.

Строгание криволинейных поверхностей. Для ручного строгания выпуклых и вогнутых деталей.

• Особенности конструкции: рубанок со съемными колодками выпуклой и вогнутой формы. Из-за этого их применение ограничено. Металлические горбачи более универсальны, так как у них кривизну подошвы можно регулировать (минимальный радиус кривизны — 250 мм). Длина стандартного горбача равна 240–250 мм, ширина подошвы — 60 мм, ширина ножа — 50 мм.

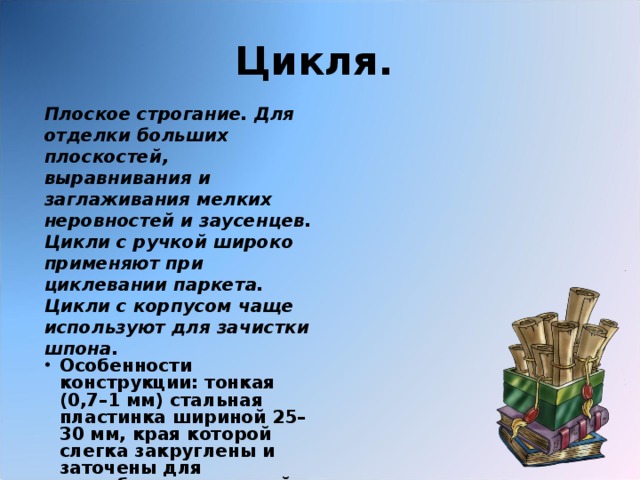

Цикля.

Плоское строгание. Для отделки больших плоскостей, выравнивания и заглаживания мелких неровностей и заусенцев. Цикли с ручкой широко применяют при циклевании паркета. Цикли с корпусом чаще используют для зачистки шпона.

• Особенности конструкции: тонкая (0,7–1 мм) стальная пластинка шириной 25–30 мм, края которой слегка закруглены и заточены для соскабливания тонкой стружки.

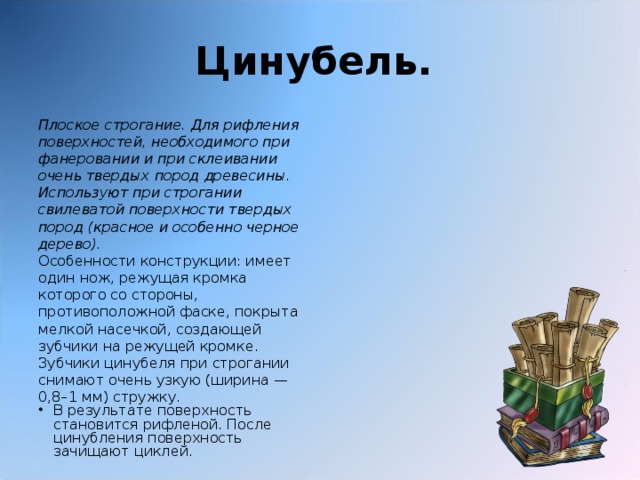

Цинубель.

Плоское строгание. Для рифления поверхностей, необходимого при фанеровании и при склеивании очень твердых пород древесины. Используют при строгании свилеватой поверхности твердых пород (красное и особенно черное дерево).

Особенности конструкции: имеет один нож, режущая кромка которого со стороны, противоположной фаске, покрыта мелкой насечкой, создающей зубчики на режущей кромке. Зубчики цинубеля при строгании снимают очень узкую (ширина — 0,8–1 мм) стружку.

• В результате поверхность становится рифленой. После цинубления поверхность зачищают циклей.

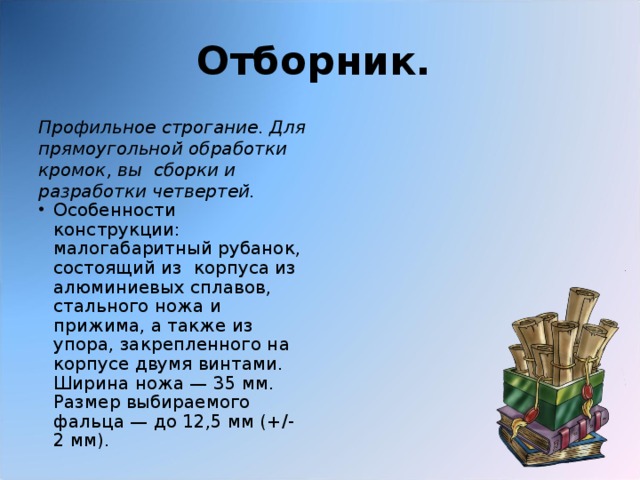

Отборник.

Профильное строгание. Для прямоугольной обработки кромок, вы сборки и разработки четвертей.

• Особенности конструкции: малогабаритный рубанок, состоящий из корпуса из алюминиевых сплавов, стального ножа и прижима, а также из упора, закрепленного на корпусе двумя винтами. Ширина ножа — 35 мм. Размер выбираемого фальца — до 12,5 мм (+/- 2 мм).

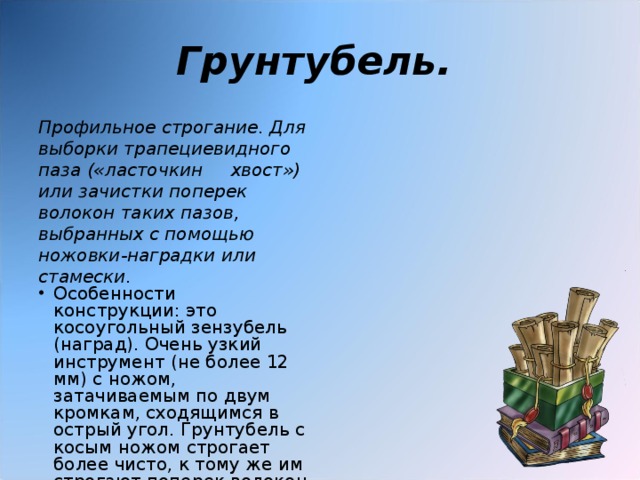

Грунтубель.

Профильное строгание. Для выборки трапециевидного паза («ласточкин хвост») или зачистки поперек волокон таких пазов, выбранных с помощью ножовки-наградки или стамески.

• Особенности конструкции: это косоугольный зензубель (наград). Очень узкий инструмент (не более 12 мм) с ножом, затачиваемым по двум кромкам, сходящимся в острый угол. Грунтубель с косым ножом строгает более чисто, к тому же им строгают поперек волокон древесины.

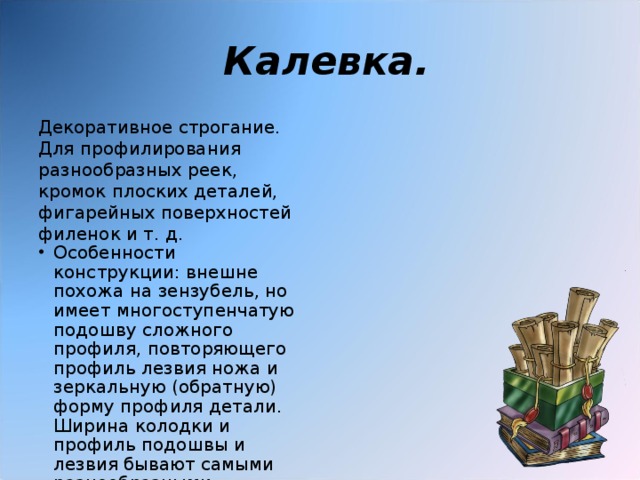

Калевка.

Декоративное строгание. Для профилирования разнообразных реек, кромок плоских деталей, фигарейных поверхностей филенок и т. д.

• Особенности конструкции: внешне похожа на зензубель, но имеет многоступенчатую подошву сложного профиля, повторяющего профиль лезвия ножа и зеркальную (обратную) форму профиля детали. Ширина колодки и профиль подошвы и лезвия бывают самыми разнообразными.

Правила техники безопасности при строгании.

1. Надежно закреплять заготовку на верстаке.

2. Работать рубанком с хорошо заточенным ножом.

3. Не проверять руками остроту лезвия и качество обработки поверхности.

4. Очищать строгальные инструменты от стружки только при помощи деревянного клина.

5. Инструменты для строгания класть на верстак только на бок лезвиями ножа от себя .

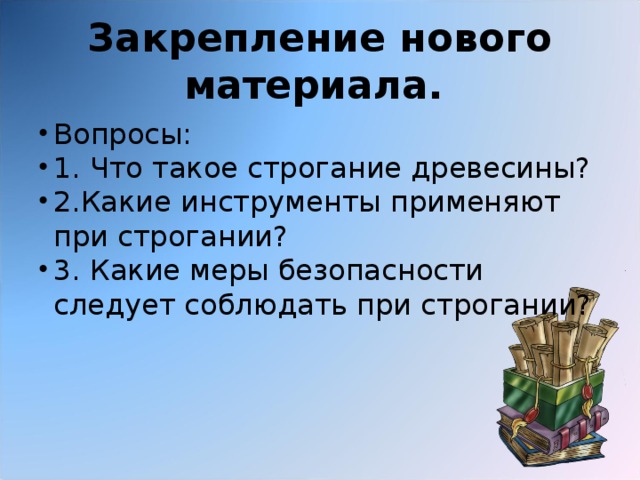

Закрепление нового материала.

• Вопросы:
• 1. Что такое строгание древесины?
• 2.Какие инструменты применяют при строгании?
• 3. Какие меры безопасности следует соблюдать при строгании?

Практическая работа

« Изготовление деталей цилиндрической формы ручным инструментом. Изготовление ручки для киянки »

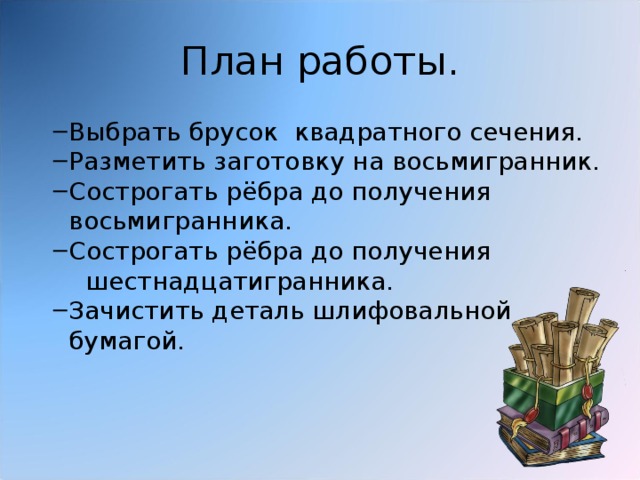

План работы.

• Выбрать брусок квадратного сечения. Разметить заготовку на восьмигранник. Сострогать рёбра до получения восьмигранника. Сострогать рёбра до получения
• Выбрать брусок квадратного сечения.
• Разметить заготовку на восьмигранник.
• Сострогать рёбра до получения восьмигранника.
• Сострогать рёбра до получения

шестнадцатигранника.

• Зачистить деталь шлифовальной бумагой.
• Зачистить деталь шлифовальной бумагой.

Технологическая карта

« Изготовление ручки для киянки »

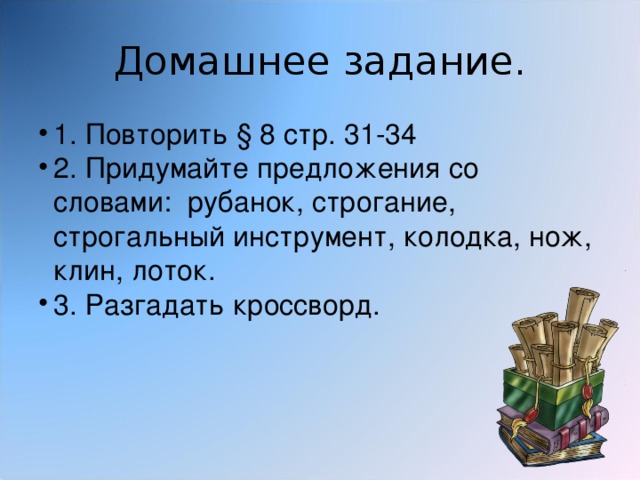

Домашнее задание.

• 1. Повторить § 8 стр. 31-34
• 2. Придумайте предложения со словами: рубанок, строгание, строгальный инструмент, колодка, нож, клин, лоток.
• 3. Разгадать кроссворд.

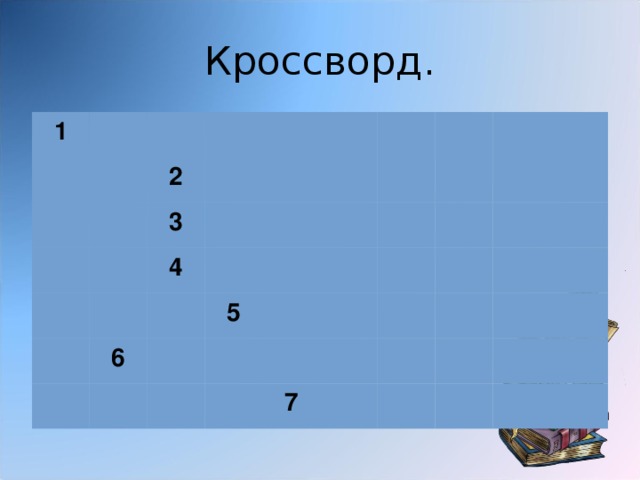

Кроссворд.

1

2

3

4

6

5

7

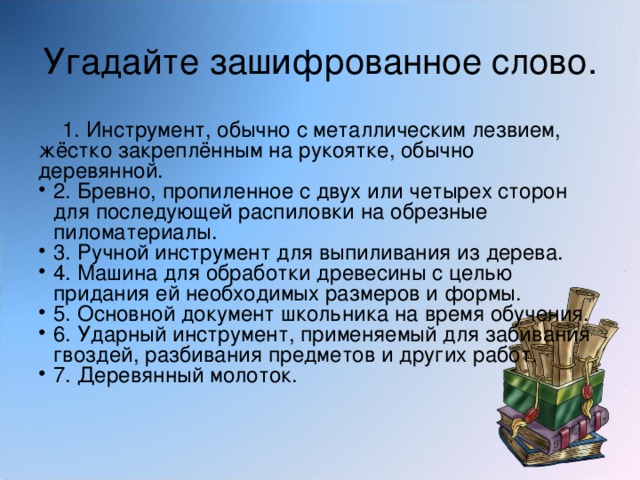

Угадайте зашифрованное слово.

1. Инструмент, обычно с металлическим лезвием, жёстко закреплённым на рукоятке, обычно деревянной.

• 2. Бревно, пропиленное с двух или четырех сторон для последующей распиловки на обрезные пиломатериалы.
• 3. Ручной инструмент для выпиливания из дерева.
• 4. Машина для обработки древесины с целью придания ей необходимых размеров и формы.
• 5. Основной документ школьника на время обучения.
• 6. Ударный инструмент, применяемый для забивания гвоздей, разбивания предметов и других работ.
• 7. Деревянный молоток.
