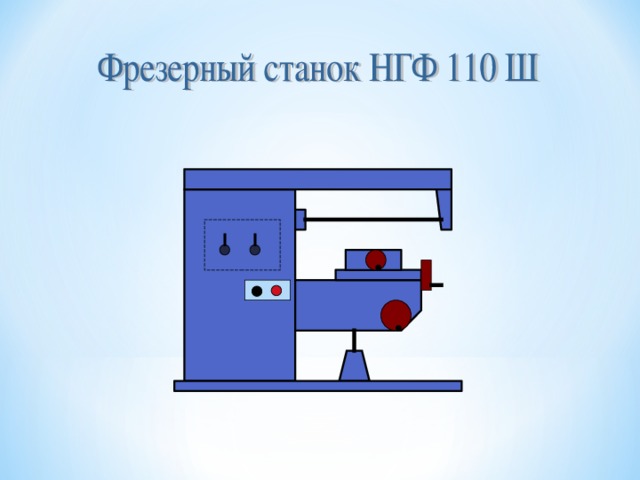

Фрезерный станок

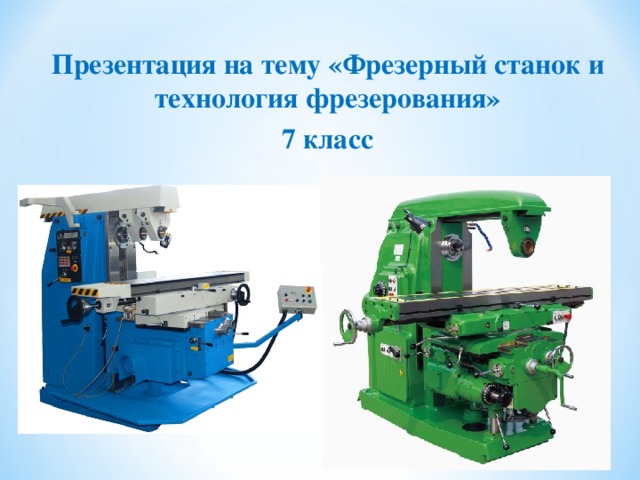

Презентация на тему «Фрезерный станок и технология фрезерования»

7 класс

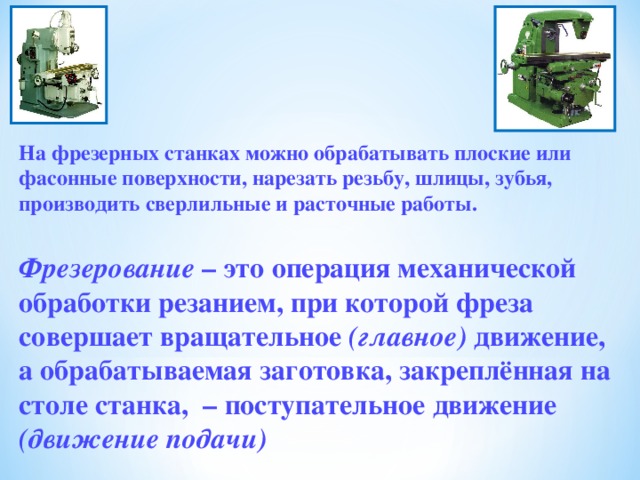

На фрезерных станках можно обрабатывать плоские или фасонные поверхности, нарезать резьбу, шлицы, зубья, производить сверлильные и расточные работы.

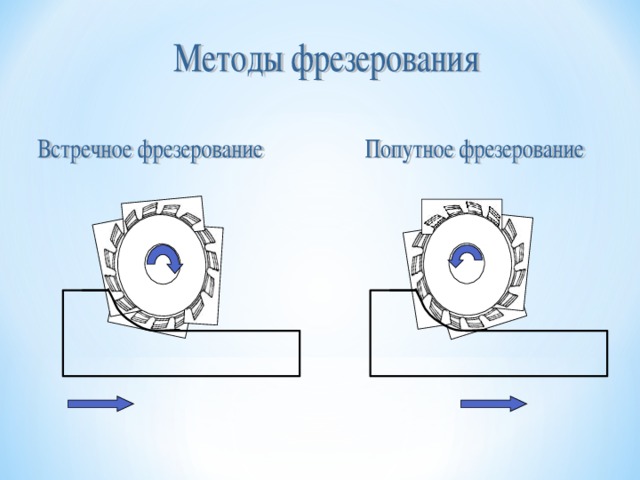

Фрезерование – это операция механической обработки резанием, при которой фреза совершает вращательное (главное) движение, а обрабатываемая заготовка, закреплённая на столе станка, – поступательное движение (движение подачи)

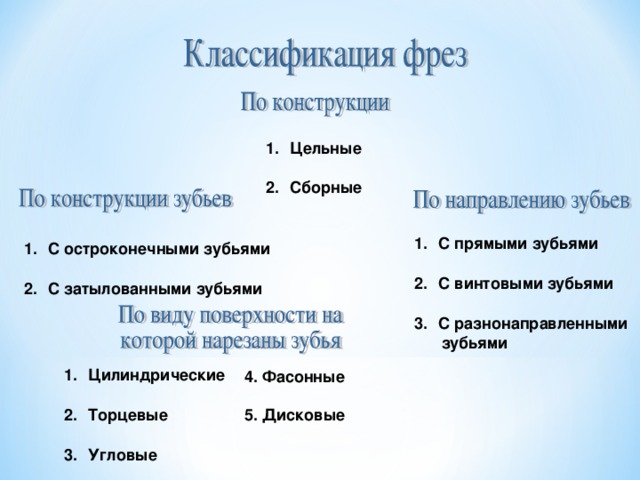

• Цельные
• Сборные

• С прямыми зубьями
• С винтовыми зубьями
• С разнонаправленными

зубьями

• С остроконечными зубьями
• С затылованными зубьями

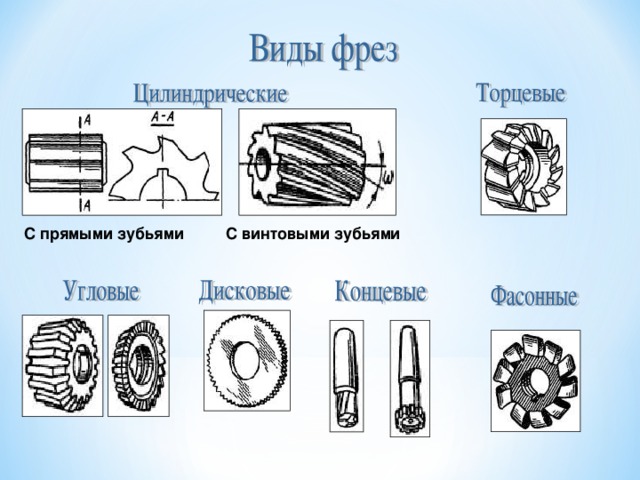

• Цилиндрические
• Торцевые
• Угловые

4. Фасонные

5. Дисковые

С винтовыми зубьями

С прямыми зубьями

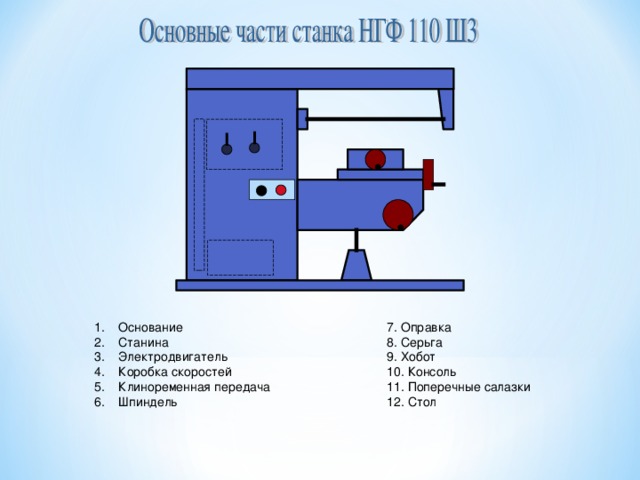

• Основание
• Станина
• Электродвигатель
• Коробка скоростей
• Клиноременная передача
• Шпиндель

7. Оправка

8. Серьга

9. Хобот

10. Консоль

11. Поперечные салазки

12. Стол

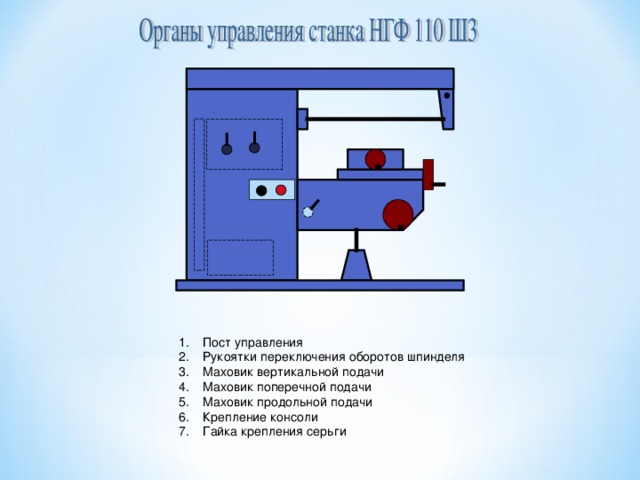

• Пост управления
• Рукоятки переключения оборотов шпинделя
• Маховик вертикальной подачи
• Маховик поперечной подачи
• Маховик продольной подачи
• Крепление консоли
• Гайка крепления серьги

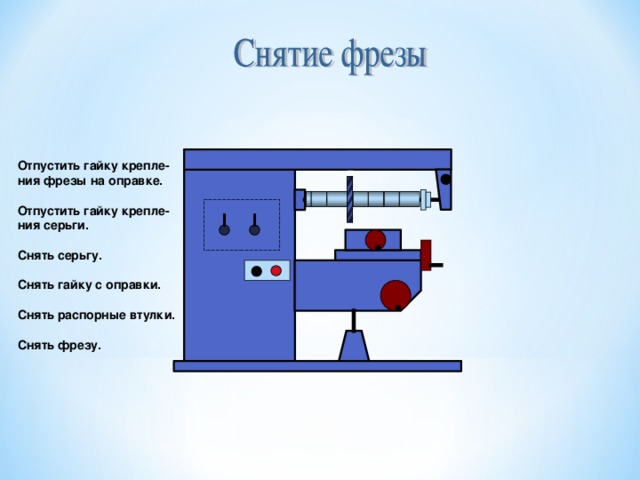

Отпустить гайку крепле-

ния фрезы на оправке.

Отпустить гайку крепле-

ния серьги.

Снять серьгу.

Снять гайку с оправки.

Снять распорные втулки.

Снять фрезу.

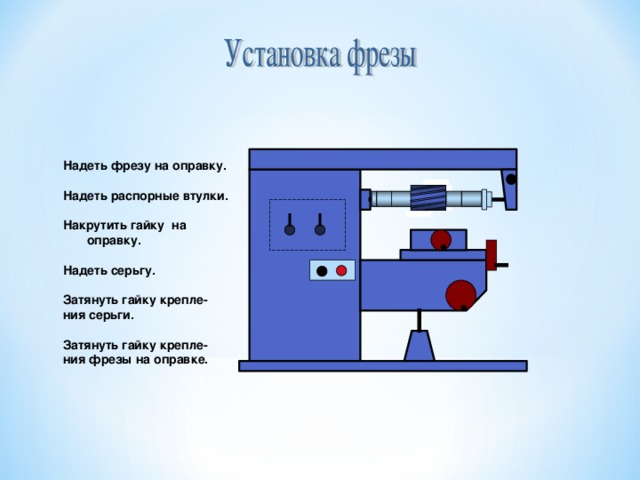

Надеть фрезу на оправку.

Надеть распорные втулки.

Накрутить гайку на оправку.

Надеть серьгу.

Затянуть гайку крепле-

ния серьги.

Затянуть гайку крепле-

ния фрезы на оправке.

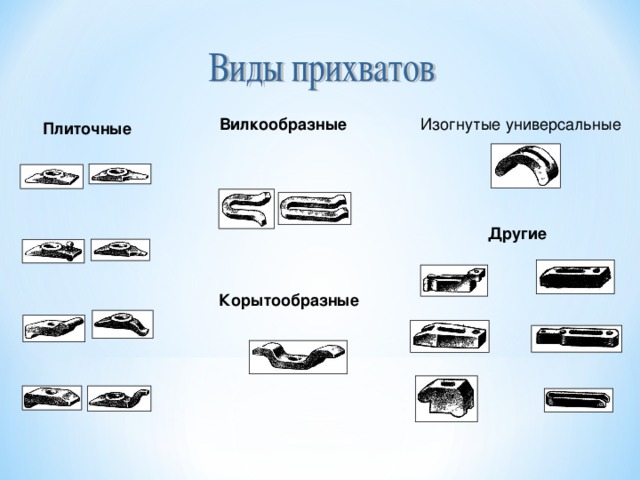

Изогнутые универсальные

Вилкообразные

Плиточные

Другие

Корытообразные

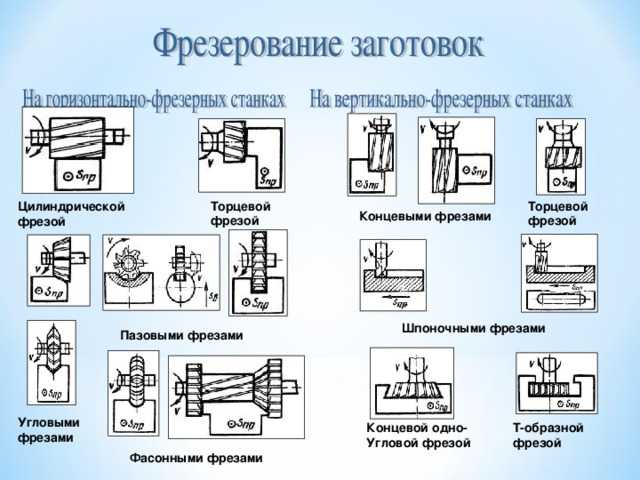

Торцевой

фрезой

Торцевой

фрезой

Цилиндрической

фрезой

Концевыми фрезами

Шпоночными фрезами

Пазовыми фрезами

Угловыми

фрезами

Т-образной

фрезой

Концевой одно-

Угловой фрезой

Фасонными фрезами
