Презентация "Как устроен компьютер

Архитектура компьютера.

Как используют школьники

домашний компьютер?

Тема : «Как устроен персональный компьютер»

Цель: познакомить с архитектурой компьютера ,

вспомнить основные устройства компьютера.

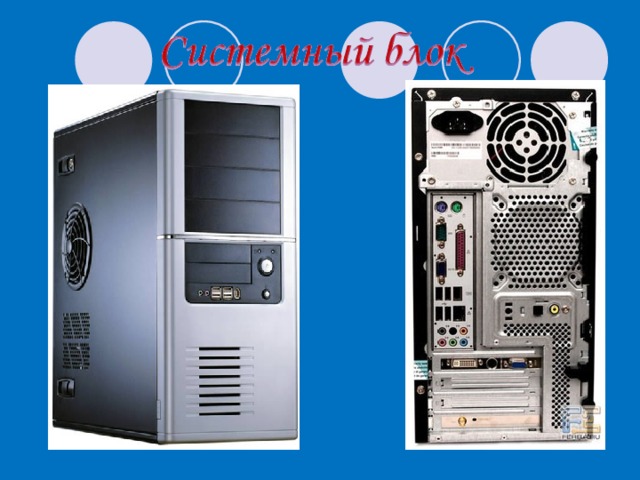

Системный блок

Монитор

Мышь

Клавиатура

Выход

Архитектура компьютера

Материнская плата

Оперативная память

Процессор

Шина данных

Шина адреса

Шина управления

Магистраль

контроллер

контроллер

контроллер

контроллер

Устройства

Ввода -

вывода

Устройства

Вывода

Устройства

ввода

Долговремен

ная память

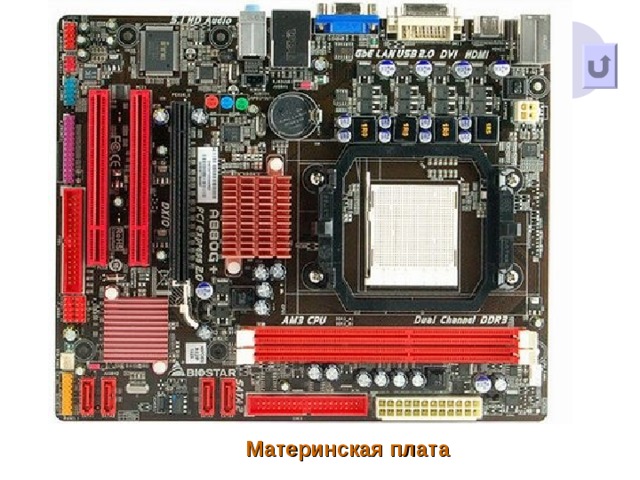

Материнская плата

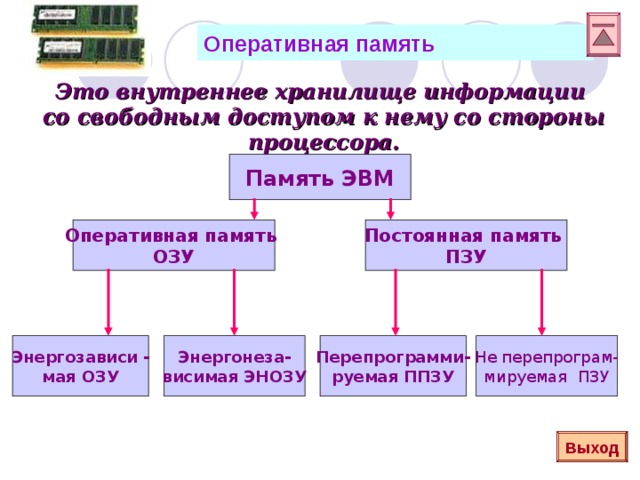

Оперативная память

Это внутреннее хранилище информации

со свободным доступом к нему со стороны

процессора.

Память ЭВМ

Постоянная память

ПЗУ

Оперативная память

ОЗУ

Перепрограмми-

руемая ППЗУ

Энергонеза-

висимая ЭНОЗУ

Энергозависи -

мая ОЗУ

Не перепрограм-

мируемая ПЗУ

Выход

Процессор

Процессор – это устройство для переработки информации, хранящейся в оперативной памяти. Это самое сложное устройство компьютера. В упрощенном виде его можно изобразить так:

Канал обмена

Информацией

с другими

устройствами ЭВМ

Устройство управления

Устройство

сопряжения

с каналом обмена

информацией

(шинный интерфейс)

Арифметико – логическое

устройство

Сверхоперативная память

Выход

Магистраль

Магистраль позволяет осуществлять взаимодействие между процессором и остальными компонентами компьютера. Магистраль иначе называют системной шиной. По этой шине передается информация, определяется адрес устройств, осуществляется обмен специальными служебными сигналами. Системная шина физически представляет набор проводников, объединяющих основные узлы системной шины. В свою очередь системная шина включает в себя три многоразрядные шины: шину данных, шину адреса, шину управления.

Выход

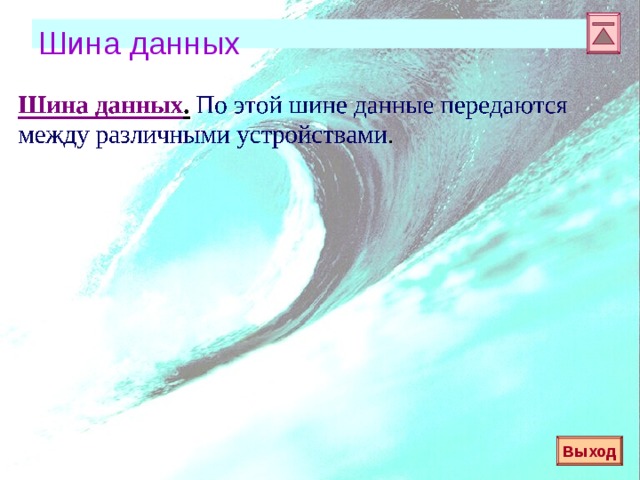

Шина данных

Шина данных . По этой шине данные передаются

между различными устройствами .

Выход

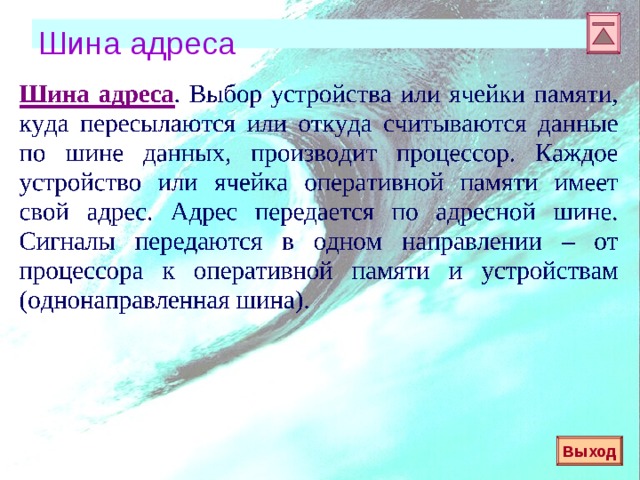

Шина адреса

Шина адреса . Выбор устройства или ячейки памяти, куда пересылаются или откуда считываются данные по шине данных, производит процессор. Каждое устройство или ячейка оперативной памяти имеет свой адрес. Адрес передается по адресной шине. Сигналы передаются в одном направлении – от процессора к оперативной памяти и устройствам (однонаправленная шина).

Выход

Шина управления

Шина управления . По этой шине передаются сигналы, определяющие характер обмена информацией по магистрали. Сигналы управления показывают, какую операцию нужно производить(считывание или запись), управляют обменом информацией между устройствами и так далее.

Выход

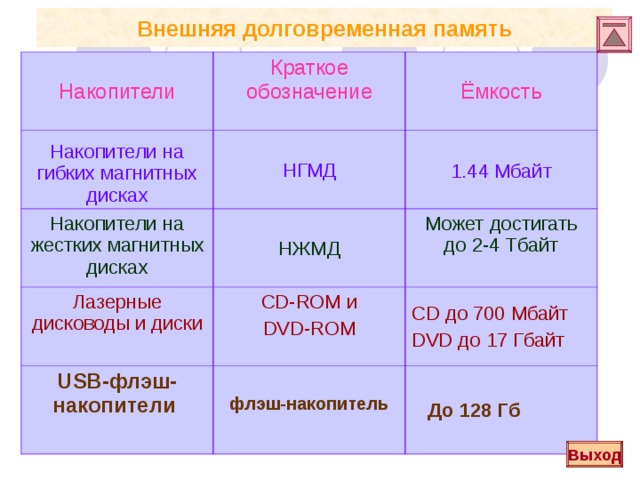

Внешняя долговременная память

Накопители

Краткое обозначение

Накопители на гибких магнитных дисках

Ёмкость

НГМД

Накопители на жестких магнитных дисках

1.44 Мбайт

НЖМД

Лазерные дисководы и диски

USB- флэш-накопители

Может достигать до 2-4 Тбайт

CD-ROM и

DVD-ROM

CD до 700 Мбайт

DVD до 17 Гбайт

флэш-накопитель

До 128 Гб

Выход

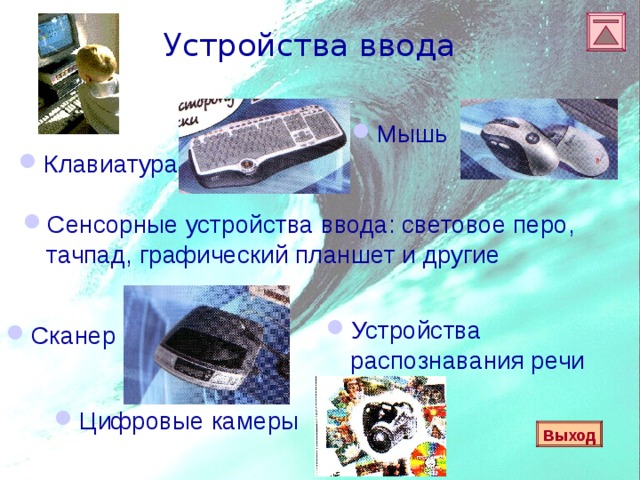

Устройства ввода

• Мышь

• Клавиатура

• Сенсорные устройства ввода: световое перо, тачпад, графический планшет и другие

• Устройства распознавания речи

• Сканер

• Цифровые камеры

Выход

Устройства вывода

Плоттеры

Мониторы

Акустические колонки

Принтеры

Выход

Наушники

Устройства ввода - вывода

Дисковод

Модем

Сетевая карта

Выход

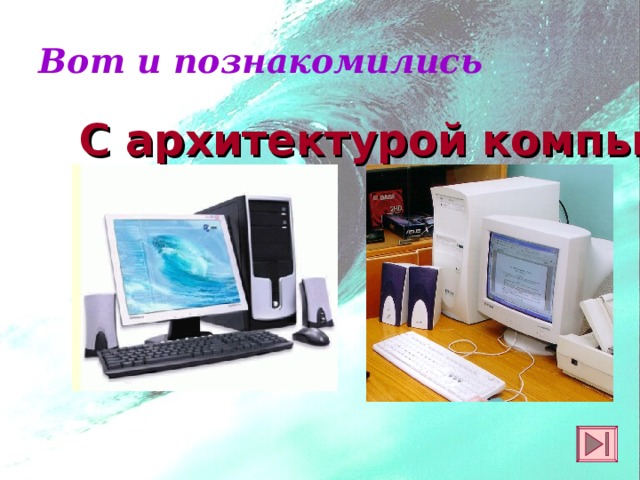

Вот и познакомились

С архитектурой компьютера

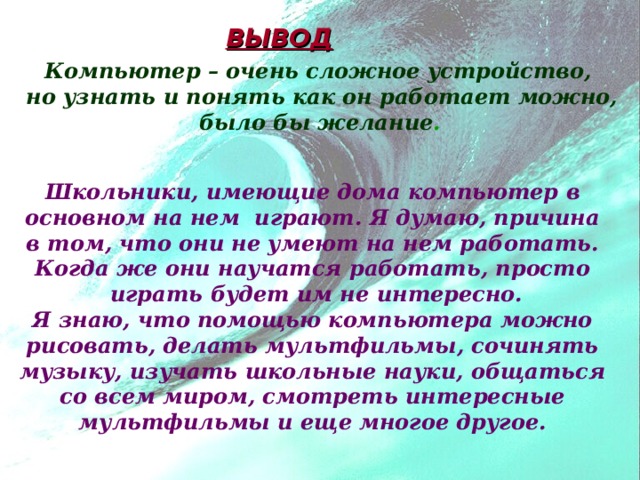

ВЫВОД

Компьютер – очень сложное устройство,

но узнать и понять как он работает можно,

было бы желание .

Школьники, имеющие дома компьютер в

основном на нем играют. Я думаю, причина

в том, что они не умеют на нем работать.

Когда же они научатся работать, просто

играть будет им не интересно.

Я знаю, что помощью компьютера можно

рисовать, делать мультфильмы, сочинять

музыку, изучать школьные науки, общаться

со всем миром, смотреть интересные

мультфильмы и еще многое другое.

Использованная литература

• И.Г.Семакин,Л.А.Залогова, С.В. Русаков,

Л.В. Шестакова. Информатика. Учебник для 7 класса.

М. Бином. Лаборатория знаний. 2017. 165 стр.

2. В.В. Мачульский. Культура информационной

деятельности. Центр «Учебная книга» Издательство

«Ассоциация XXI век. 2004. 479 стр.

3.Коцюбинский А.О., Грошев С.В. Компьютер

для взрослых и детей. Издательство «Только

для взрослых». М, 2003.249 стр.
