Презентации по физике "Конденсаторы"

Конденсатор представляет собой два проводника, разделённые слоем диэлектрика, толщина которого мала по сравнению с размерами проводников.

Применение конденсаторов

Виды конденсаторов:

    - воздушный,

    - бумажный,

    - слюдяной,

    - электростатический.

Назначение:

Накапливать на короткое время заряд или энергию для быстрого изменения потенциала.

Не пропускать постоянный ток.

В радиотехнике – колебательный контур, выпрямитель.

Применение в фототехнике.

МОУ «Кокшамарская средняя общеобразовательная школа

им.И.С.Ключникова-Палантая»

Конденсаторы

10 класс

Учитель физики:

Кондратьев Б.В.

2014 г.

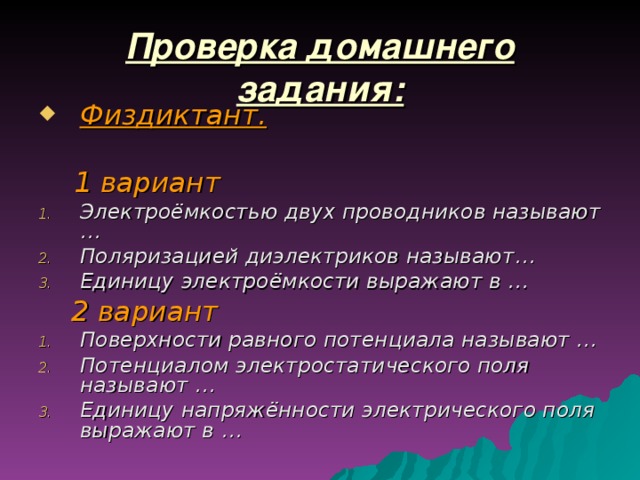

Проверка домашнего задания:

• Физдиктант.

1 вариант

• Электроёмкостью двух проводников называют …
• Поляризацией диэлектриков называют…
• Единицу электроёмкости выражают в …

2 вариант

• Поверхности равного потенциала называют …
• Потенциалом электростатического поля называют …
• Единицу напряжённости электрического поля выражают в …

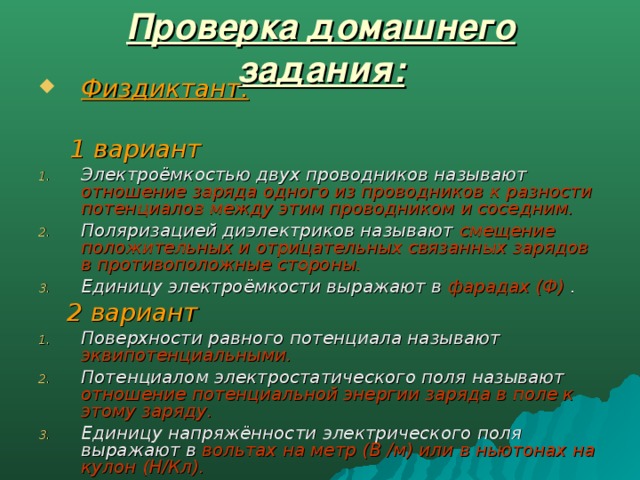

Проверка домашнего задания:

• Физдиктант.

1 вариант

• Электроёмкостью двух проводников называют отношение заряда одного из проводников к разности потенциалов между этим проводником и соседним.
• Поляризацией диэлектриков называют смещение положительных и отрицательных связанных зарядов в противоположные стороны.
• Единицу электроёмкости выражают в фарадах (Ф) .

2 вариант

• Поверхности равного потенциала называют эквипотенциальными.
• Потенциалом электростатического поля называют отношение потенциальной энергии заряда в поле к этому заряду.
• Единицу напряжённости электрического поля выражают в вольтах на метр (В /м) или в ньютонах на кулон (Н/Кл).

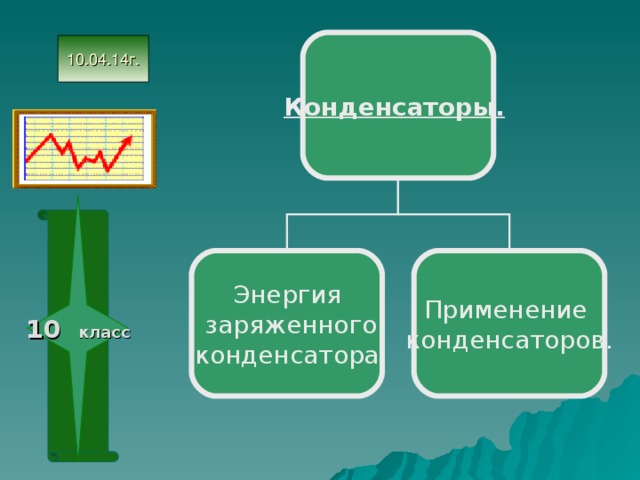

Конденсаторы.

10.04.14г.

10 класс

Энергия

заряженного

конденсатора.

Применение

конденсаторов.

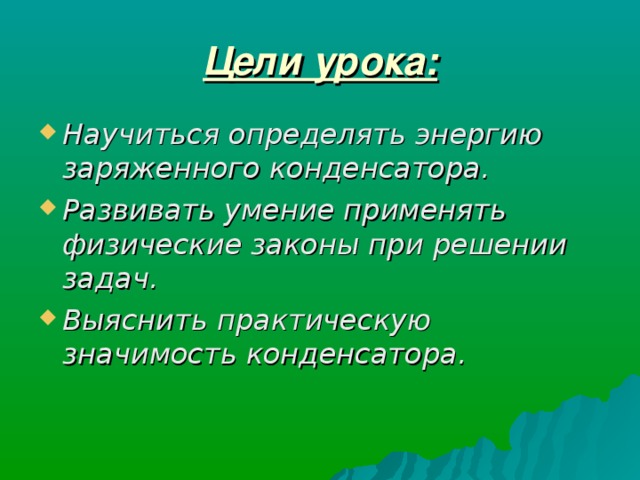

Цели урока:

• Научиться определять энергию заряженного конденсатора.
• Развивать умение применять физические законы при решении задач.
• Выяснить практическую значимость конденсатора.

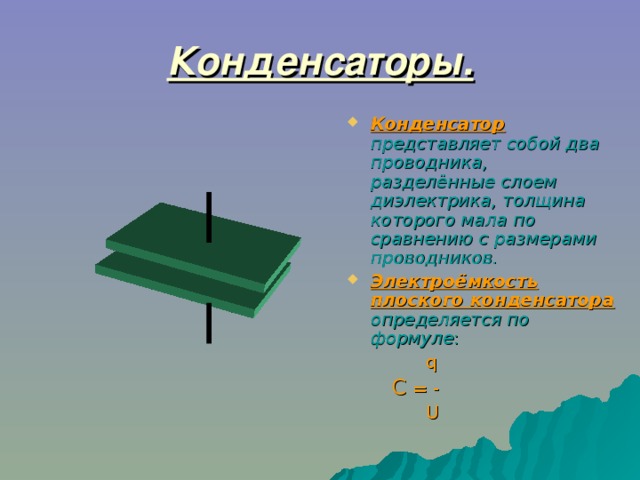

Конденсаторы.

• Конденсатор представляет собой два проводника, разделённые слоем диэлектрика, толщина которого мала по сравнению с размерами проводников.
• Электроёмкость плоского конденсатора определяется по формуле :

q

C = -

U

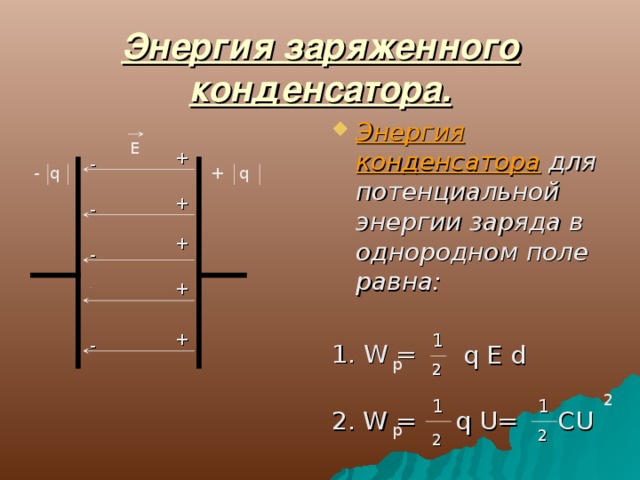

Энергия заряженного конденсатора.

• Энергия конденсатора для потенциальной энергии заряда в однородном поле равна:

1. W =

Е

+

-

- q

+ q

+

-

+

-

+

-

+

1

-

q E d

p

2

2

2

1

1

2. W = q U= CU

p

2

2

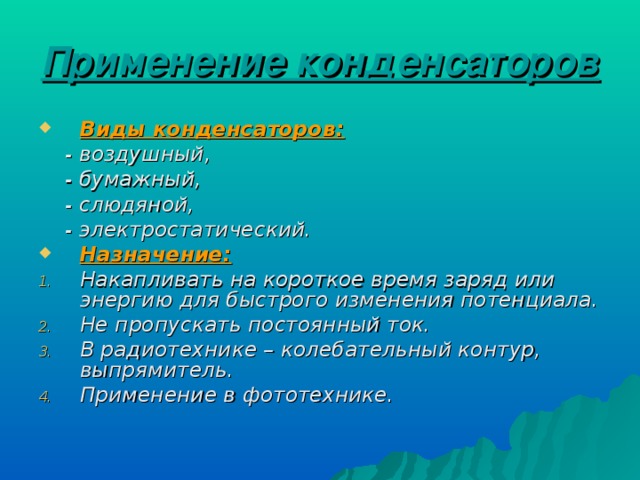

Применение конденсаторов

• Виды конденсаторов:

- воздушный,

- бумажный,

- слюдяной,

- электростатический.

• Назначение:

• Накапливать на короткое время заряд или энергию для быстрого изменения потенциала.
• Не пропускать постоянный ток.
• В радиотехнике – колебательный контур, выпрямитель.
• Применение в фототехнике.

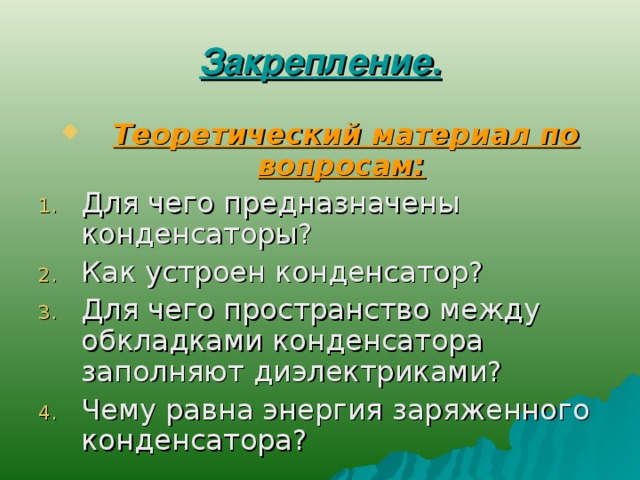

Закрепление.

• Теоретический материал по вопросам:

• Для чего предназначены конденсаторы?
• Как устроен конденсатор?
• Для чего пространство между обкладками конденсатора заполняют диэлектриками?
• Чему равна энергия заряженного конденсатора?

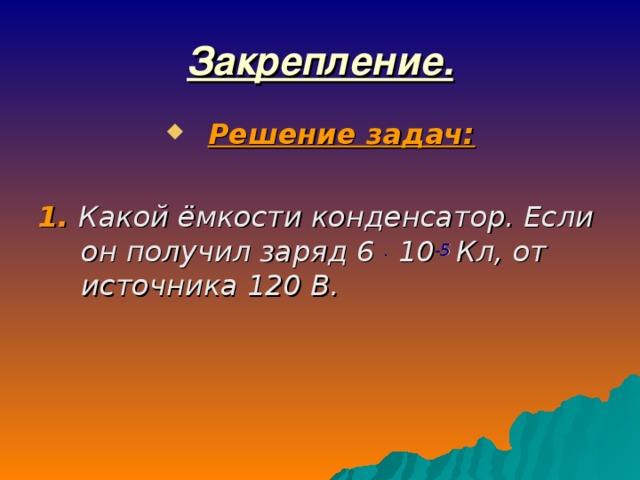

Закрепление.

• Решение задач:

1. Какой ёмкости конденсатор. Если он получил заряд 6 . 10 -5 Кл, от источника 120 В.

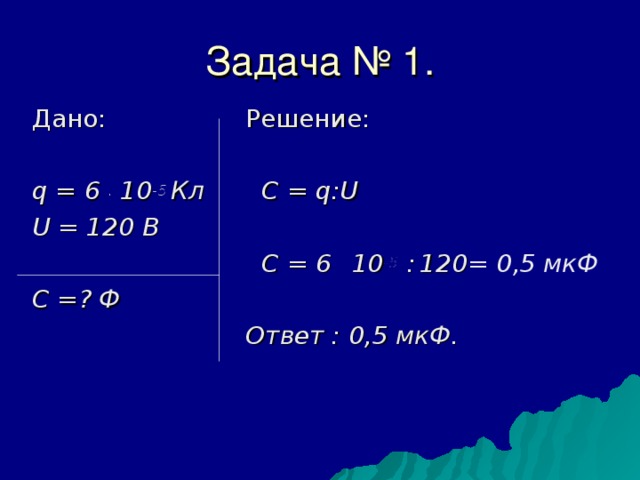

Задача № 1.

Дано:

q = 6 . 10 -5 Кл

U = 120 В

C =? Ф

Решение:

C = q : U

C = 6 . 10 -5 : 120 = 0,5 мкФ

Ответ : 0,5 мкФ.

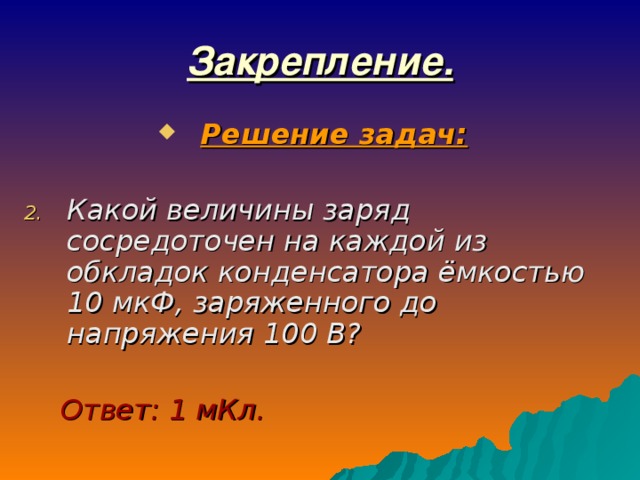

Закрепление.

• Решение задач:

• Какой величины заряд сосредоточен на каждой из обкладок конденсатора ёмкостью 10 мкФ, заряженного до напряжения 100 В?

Ответ: 1 мКл.

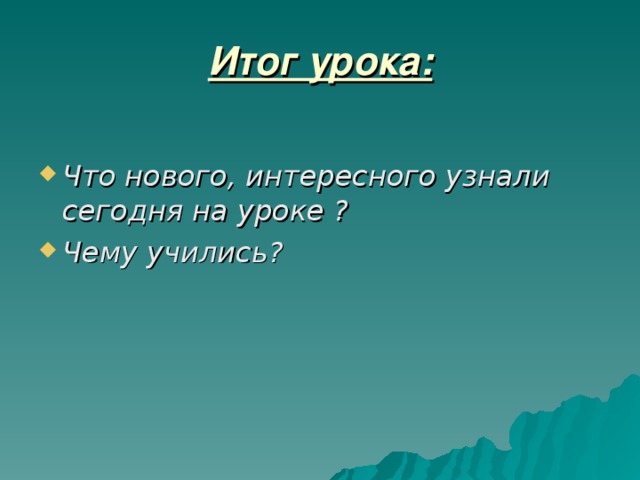

Итог урока:

• Что нового, интересного узнали сегодня на уроке ?
• Чему учились?

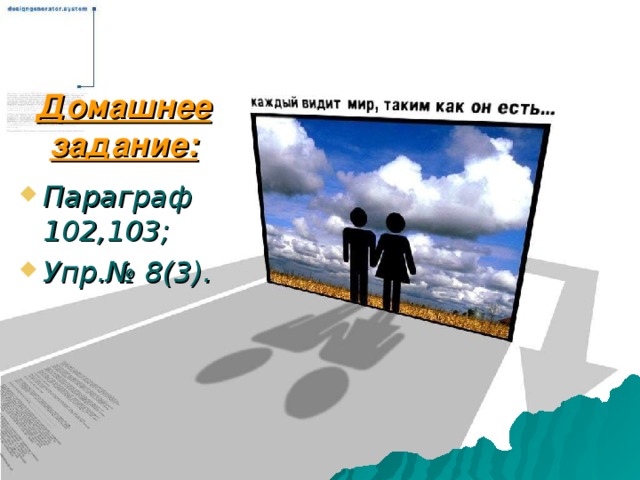

Домашнее задание:

• Параграф 102,103;
• Упр.№ 8(3).
