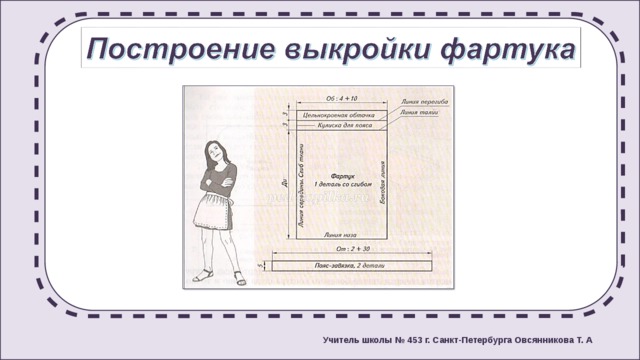

Построение выкройки фартука

№

Учитель школы № 453 г. Санкт-Петербурга Овсянникова Т. А

Выкройка

Выкройка — это деталь будущего изделия,

выполненная из бумаги, кальки, ткани, кожи или других материалов.

Наиболее часто слово «выкройка» используется в швейном деле, а в других отраслях — «лекало» и «шаблон»

Долевая нить

Выкройка фартука, которую мы будем строить

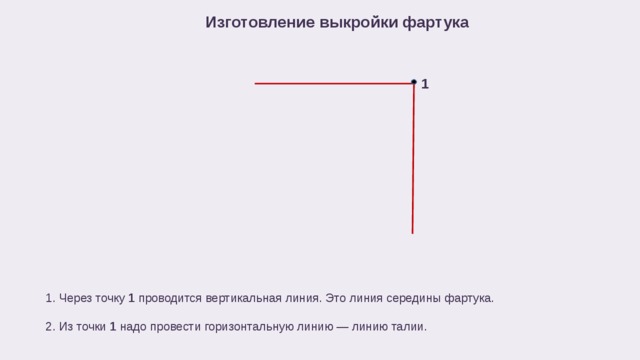

Изготовление выкройки фартука

1

• Через точку 1 проводится вертикальная линия. Это линия середины фартука.

• Из точки 1 надо провести горизонтальную линию — линию талии.

2

1

3 . Рассчитываем ширину фартука. Об : 4 + 10 см Получится точка - 2.

(На выкройке изображена только половина фартука. Вы можете сделать ширину по своему усмотрению).

• Отрезок 1-2 — это линия талии.

4. Из точки 2 провести вертикальную линию вниз

1

2

3

5 . От точки 1 вниз по вертикальной линии следует отложить мерку длины изделия (Ди). Получится точка 3 .

Отрезок 1-3 — это линия середины фартука,

Линия середины фартука совпадает с направлением долевой нити.

6. Из точки 3 влево проводим — горизонтальную линию.

Точку и пересечения обозначьте цифрой 4.

1

2

3

4

• Отрезок 2-4 — линия бока.
• Отрезок 3-4 — линия низа.
• Прямоугольник 1-2-4-3 — полотнище фартука.

7. От точек 1 и 2 нужно провести вверх вертикальные линии и отложить на них по 3 см.

1

2

3

4

8. От точек 1 и 2 нужно отложить на них по 3 см.

6

5

1

2

4

3

9. Полученные точки 5 и 6 соединить

.

Отрезок 5-6 — линия перегиба.

10. От точек 5 и 6 еще раз провести вверх вертикальные линии, на которых отложить отрезки по 3 см.

5

6

1

2

4

3

Прямоугольник 1-2-6-5 — цельнокроеный пояс.

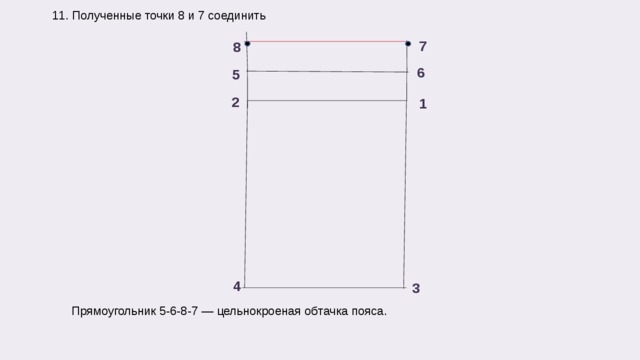

11. Полученные точки 8 и 7 соединить

7

8

6

5

2

1

4

3

Прямоугольник 5-6-8-7 — цельнокроеная обтачка пояса.

Кулиска пояса

Прямоугольник 2,1,8,7 – кулиска пояса

(Деталь одежды в поясе, рукавах или воротники, в которой завязка (шнурок, пояс или резинка) продернута через двойной слой ткани

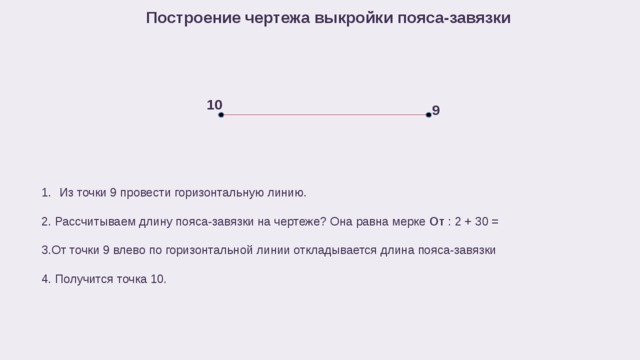

Построение чертежа выкройки пояса-завязки

10

9

• Из точки 9 провести горизонтальную линию.

2. Рассчитываем длину пояса-завязки на чертеже? Она равна мерке От : 2 + 30 =

3.От точки 9 влево по горизонтальной линии откладывается длина пояса-завязки

4. Получится точка 10.

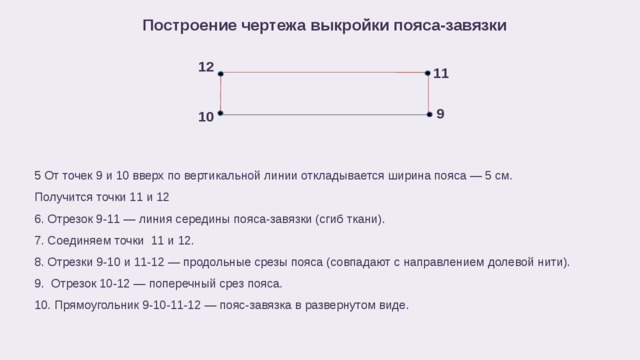

Построение чертежа выкройки пояса-завязки

12

11

9

10

5 От точек 9 и 10 вверх по вертикальной линии откладывается ширина пояса — 5 см.

Получится точки 11 и 12

6. Отрезок 9-11 — линия середины пояса-завязки (сгиб ткани).

7. Соединяем точки 11 и 12.

8. Отрезки 9-10 и 11-12 — продольные срезы пояса (совпадают с направлением долевой нити).

9. Отрезок 10-12 — поперечный срез пояса.

10. Прямоугольник 9-10-11-12 — пояс-завязка в развернутом виде.

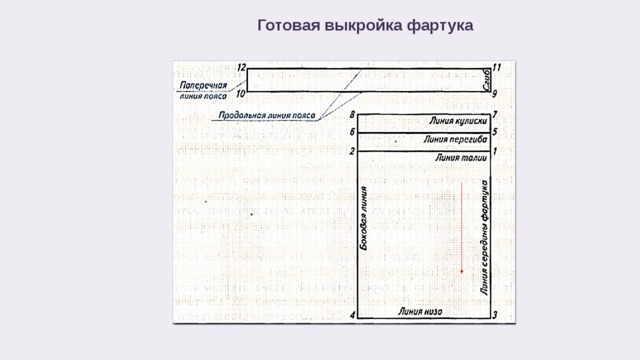

Готовая выкройка фартука

Приступаем к самостоятельной работе.

Вычерчиваем выкройку в масштабе ¼

Успеха Вам!
