Лабораторная работа (конспект)

Цель работы: совершенствовать умения использования штангенциркуля при определении годности действительных размеров деталей.

Содержание работы

1. Измерить диаметры четырёхступенчатого валика штангенциркулем с ценой деления нониуса 0, 1мм.

2. Определить величину овальности диаметров.

3. Дать заключение о годности изготовленных деталей.

Порядок выполнения работы

1. Ознакомиться с заданием и эскизом измеряемой детали.

2. Проверить измерительный инструмент согласно инструкции.

3. Установить валик на ровную поверхность торцевой частью наибольшего диаметра.

4. Измерить диаметры ШЦ-II. Определить овальность диаметров и годность действительных размеров.

5. Полученные результаты занести в таблицу отчёта.

Методические указания

1. Установите деталь на ровную поверхность.

2. Раздвиньте губки штангенциркуля на размер немного больший, чем измеряемый.

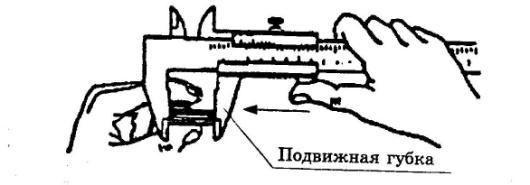

3. Правой рукой поддерживайте штангу, при этом, большим пальцем этой руки перемещайте рамку до прикосновения подвижной губки к проверяемой детали, не допуская перекоса губок.

4. Проверьте правильность положения измерительных поверхностей: деталь должна быть зажата между губками.

6. Измерьте диаметр d₁ в нескольких противоположных точках в одном сечении, обозначив d₁′ и d₁″. Из большего размера вычесть меньший и полученную величину овальности записать в таблицу отчёта.

7. В такой же последовательности произвести измерения на остальных трёх ступенях: d₂; d₃; d₄.

Полную информацию смотрите в файле.

Лабораторная работа №1

Тема работы: Измерение действительных размеров наружных поверхностей деталей штангенциркулем.

Цель работы: совершенствовать умения использования штангенциркуля при определении годности действительных размеров деталей.

Материально - техническое оснащение работы:

- методические указания по выполнению лабораторной работы с эскизом измеряемой детали;

- измеряемые детали: четырёхступенчатый валик;

- штангенциркули ШЦ-II с ценой деления нониуса 0,1мм;

- бланк отчёта по выполнению лабораторной работы.

Содержание работы

1. Измерить диаметры четырёхступенчатого валика штангенциркулем с ценой деления нониуса 0,1мм.

2. Определить величину овальности диаметров.

3. Дать заключение о годности изготовленных деталей.

Порядок выполнения работы

1. Ознакомиться с заданием и эскизом измеряемой детали.

2. Проверить измерительный инструмент согласно инструкции.

3. Установить валик на ровную поверхность торцевой частью наибольшего диаметра.

4. Измерить диаметры ШЦ-II. Определить овальность диаметров и годность действительных размеров.

5. Полученные результаты занести в таблицу отчёта.

Методические указания

1. Установите деталь на ровную поверхность.

2. Раздвиньте губки штангенциркуля на размер немного больший, чем измеряемый.

3. Правой рукой поддерживайте штангу, при этом, большим пальцем этой руки перемещайте рамку до прикосновения подвижной губки к проверяемой детали, не допуская перекоса губок.

4. Проверьте правильность положения измерительных поверхностей: деталь должна быть зажата между губками.

6. Измерьте диаметр d₁ в нескольких противоположных точках в одном сечении, обозначив d₁′ и d₁″. Из большего размера вычесть меньший и полученную величину овальности записать в таблицу отчёта.

7. В такой же последовательности произвести измерения на остальных трёх ступенях: d₂; d₃; d₄.

Бланк отчёта по выполнению лабораторной работы №1

«Измерение действительных размеров деталей штангенциркулем»

Наименование учебного заведения:

Профессия и номер группы:__________________________

Ф.И.О. учащегося __________________________________

Задание: измерить действительные размеры четырёхступенчатого валика штангенциркулем с ценой деления нониуса 0,1мм, определить овальность диаметров и дать заключение о годности детали. Результаты измерений занести в таблицу.

Эскиз измеряемой детали

d₁= 6

d₂= 10

d₃= 18

d₄=

Таблица результатов измерений
