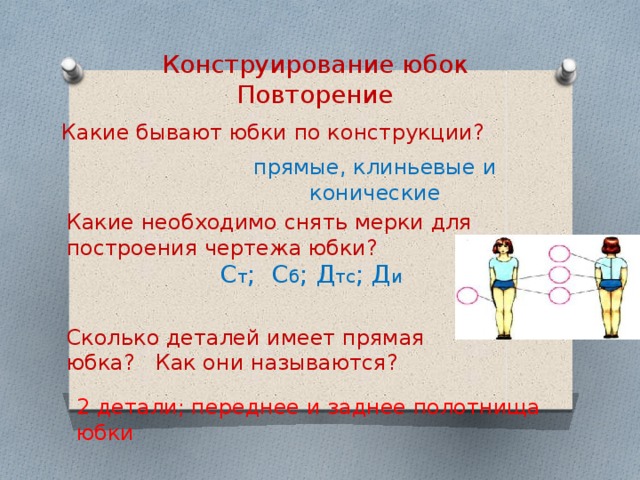

Конструирование юбок
Повторение
Какие бывают юбки по конструкции?
прямые, клиньевые и конические
Какие необходимо снять мерки для построения чертежа юбки?
С т ; С б ; Д тс ; Д и
Сколько деталей имеет прямая юбка? Как они называются?
2 детали; переднее и заднее полотнища юбки
Конструирование юбок
- Коническая
- Клиньевая

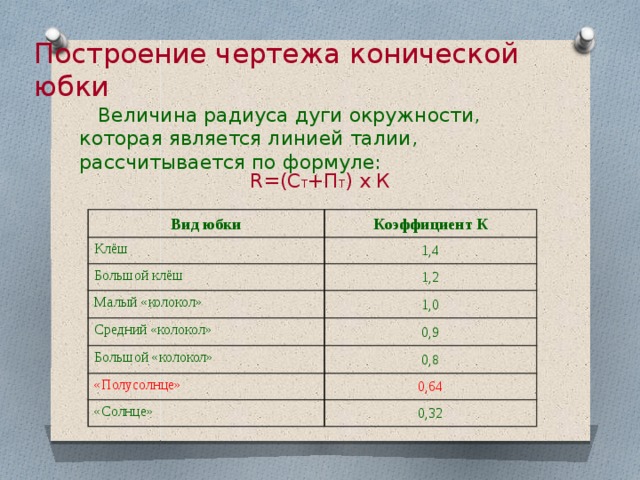

Построение чертежа конической юбки
Величина радиуса дуги окружности, которая является линией талии, рассчитывается по формуле:
R=(C Т +П Т ) х К
Вид юбки
Клёш
Коэффициент К
Большой клёш
1,4
1,2
Малый «колокол»
Средний «колокол»
1,0
Большой «колокол»
0,9
«Полусолнце»
0,8
0,64
«Солнце»
0,32
Построение чертежа конической юбки
- Из точки О провести вниз вертикальную линию;
- Отложить на ней радиус дуги окружности для построения линии талии ОТ ;
ОТ=(С Т +П Т ) х К
- Из центра О радиусом, равным ОТ , провести вправо дугу ТТ1 , длина которого по кривой равна:
ТТ 1 =(С Т +П Т ):2
Построение чертежа конической юбки
- От точки Т отложить вниз длину юбки Д и, обозначить полученную точку Н ;
ТН = Д И
- Радиусом ОН провести вправо вторую дугу;
- Провести линию ОТ 1 до пересечения с дугой, точку пересечения обозначить Н 1 ;
(С б +П б ):2 , то построение чертежа юбки на этом заканчивается; Обведите контур чертежа ТТ 1 Н 1 Н сплошной основной линией; " width="640"
Построение чертежа конической юбки
- Провести на чертеже линию бедер ББ 1 радиусом ОБ ;
ОБ=ОТ+(Д ТС :2)
- Если ББ 1 (С б +П б ):2 , то построение чертежа юбки на этом заканчивается;
- Обведите контур чертежа ТТ 1 Н 1 Н сплошной основной линией;
Построение чертежа конической юбки
- Если ББ 1 б +П б ):2 , то необходимо продлить вправо дугу ББ 1 до величины (С б +П б ):2
- Обозначить полученную точку Б 2 ;
Построение чертежа конической юбки
- Из центра О через точку Б 2 провести прямую;
- Точки пересечения с ТТ 1 и линией НН 1 обозначить соответственно Т 2 и Н 2 ;
- Получившийся в результате построения излишек ширины по линии талии Т 1 Т 2 ; убирают в вытачку или припосаживают;
На первую страницу
Построение чертежа клиньевой юбки
- Из точки Т провести вниз вертикальную линию;
- Отложить на ней расстояние до линии бедер ТБ и длину юбки ТН ;
ТБ=Д ТС :2
ТН=Д И

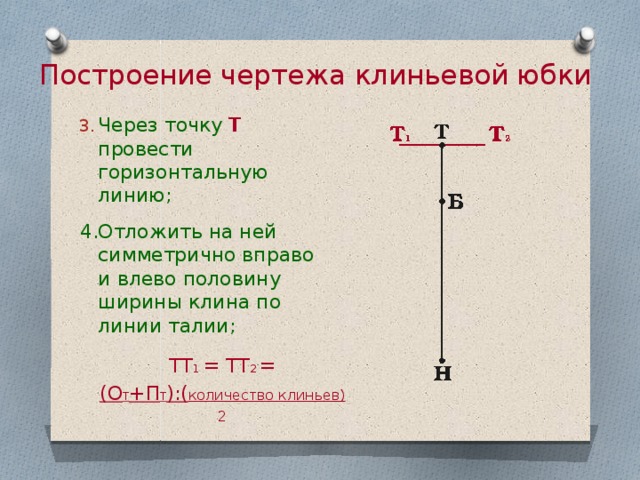

Построение чертежа клиньевой юбки
- Через точку Т провести горизонтальную линию;
- Отложить на ней симметрично вправо и влево половину ширины клина по линии талии;
ТТ 1 = ТТ 2 =
(О Т +П Т ):( количество клиньев)
2

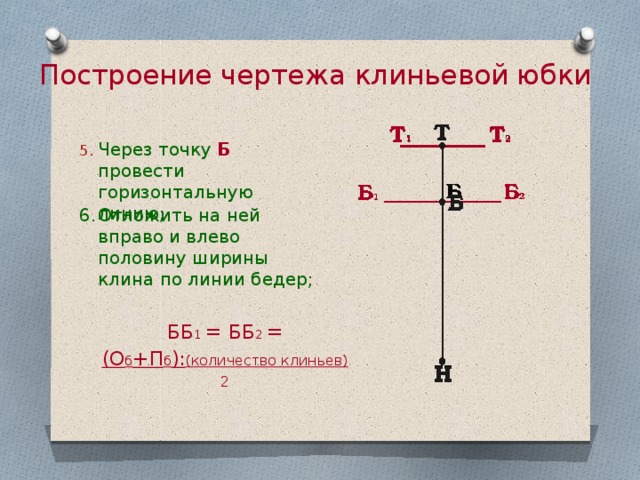

Построение чертежа клиньевой юбки
- Через точку Б провести горизонтальную линию;
- Отложить на ней вправо и влево половину ширины клина по линии бедер;
ББ 1 = ББ 2 =
(О б +П б ): (количество клиньев)
2
Построение чертежа клиньевой юбки
- Для получения ширины клина провести прямые через точки Т1 и Б1 , Т2 и Б2 ;
- Продолжить до пересечения с горизонталью, проведенной через точку Н ;
- Точки пересечения обозначить Н1 и Н2 ;
Построение чертежа клиньевой юбки
- От точек Т и Н отложить вниз по 0,5 см;
- Обвести контур чертежа основной линией;
На первую страницу
Построение чертежа клиньевой юбки
12. Расширение клина внизу;
13. Оформить чертёж основной линией;
На последнюю страницу
Учимся моделировать
Трёхцветная коническая юбка
Учимся моделировать
Коническая юбка в технике лоскутной пластики
Учимся моделировать
Коническая юбка с оборкой
Учимся моделировать

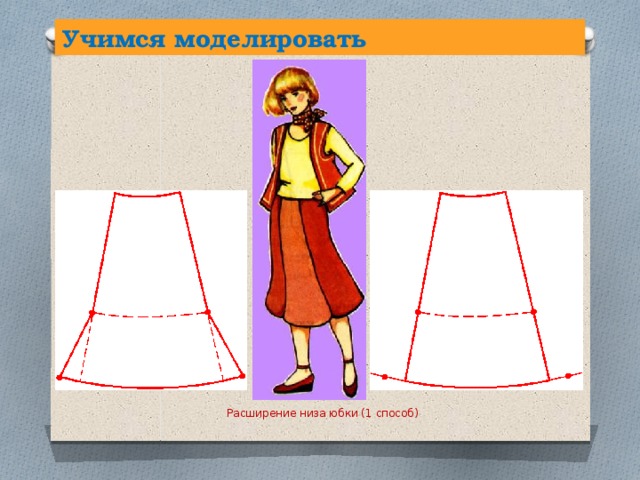

Расширение низа юбки (1 способ)
Учимся моделировать

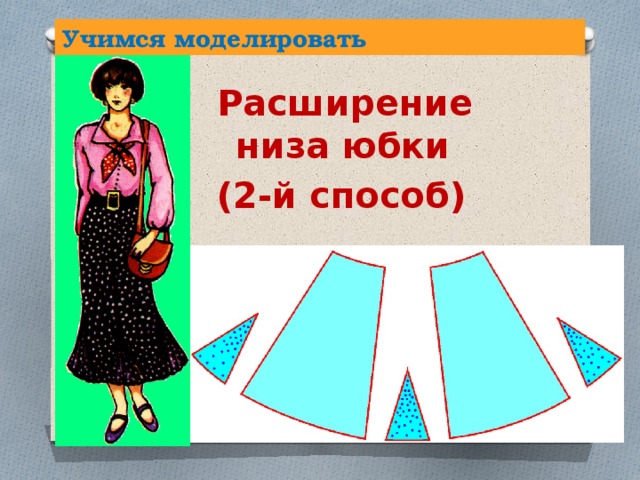

Расширение низа юбки
(2-й способ)
Учимся моделировать

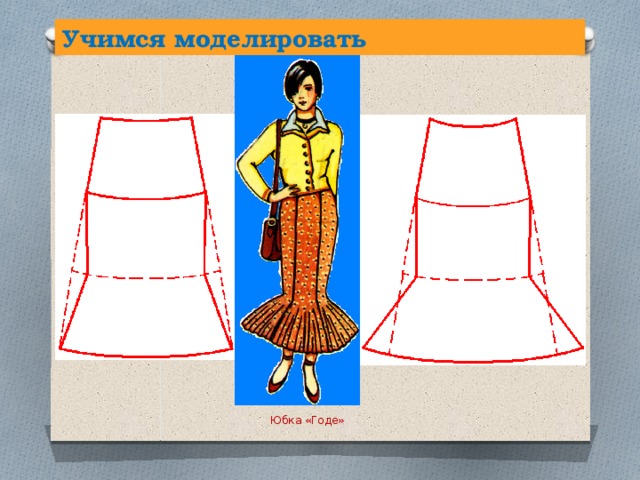

Юбка «Годе»
ДОМАШНЕЕ ЗАДАНИЕ
Выполнить эскиз юбки своей модели
Учимся моделировать
Конструирование юбок. Презентация (4 MB)
