Кодирование и обработка графической информации

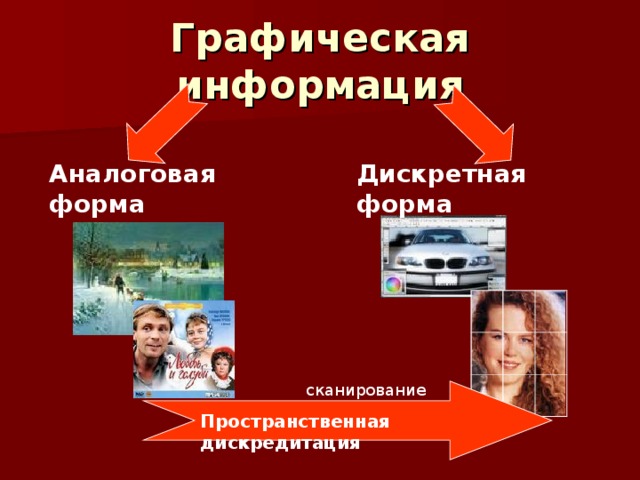

Графическая информация

Аналоговая форма

Дискретная форма

сканирование

Пространственная дискредитация

ПИКСЕЛЬ – это минимальный участок изображения, для которого независимым образом можно задать цвет.

РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ растрового изображения определяется количеством точек как по горизонтали, так и по вертикали на единицу длины изображения. Чем меньше размер точки, тем больше разрешающая способность. Величина РАЗРЕШАЮЩЕЙ СПОСОБНОСТИ выражается в dpi ( количество точек в полоске изображения длиной 2,54 см (дюйм))

Растровое изображение представляет собой совокупность точек (пикселей) разных цветов.

Для черно-белого изображения информационный объем одной точки равен одному биту (либо черная, либо белая – либо 1, либо 0).

Для четырех цветного – 2 бита. Для 8 цветов необходимо – 3 бита. Для 16 цветов – 4 бита. Для 256 цветов – 8 бит (1 байт) и т.д.

Количество цветов в палитре ( N) и количество информации, необходимое для кодирования каждой точки ( I ) , связаны между собой и могут быть вычислены по формуле:

N=2 I

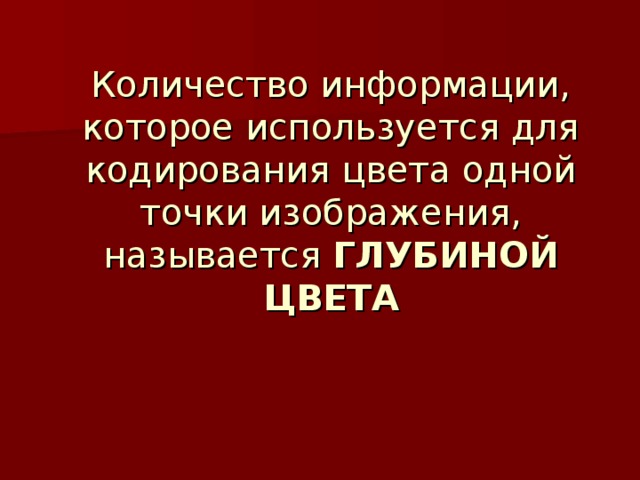

Количество информации, которое используется для кодирования цвета одной точки изображения, называется ГЛУБИНОЙ ЦВЕТА

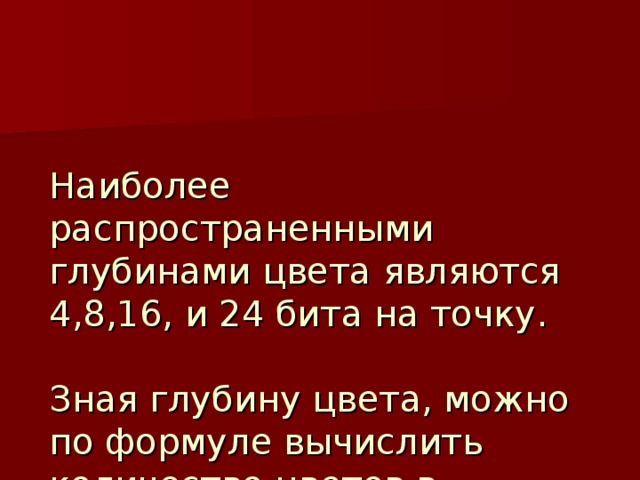

Наиболее распространенными глубинами цвета являются 4,8,16, и 24 бита на точку. Зная глубину цвета, можно по формуле вычислить количество цветов в палитре.

Информационный объем требуемой видеопамяти можно рассчитать по формуле:

I памяти =I * X * Y

где I памяти – информационный объем видеопамяти в битах;

X * Y – количество точек изображения (по горизонтали и по вертикали);

I – глубина цвета в битах на точку.

ПРИМЕР. Необходимый объем видеопамяти для графического режима с пространственным разрешением 800 х 600 точек и глубиной цвета 24 бита равен:

I памяти = 24 * 600 * 800 = 11 520 000 бит =

= 1 440 000 байт = 1 406, 25 Кбайт = 1, 37 Мбайт

Палитры цветов в системах цветопередачи RGB, CMYK, HSB

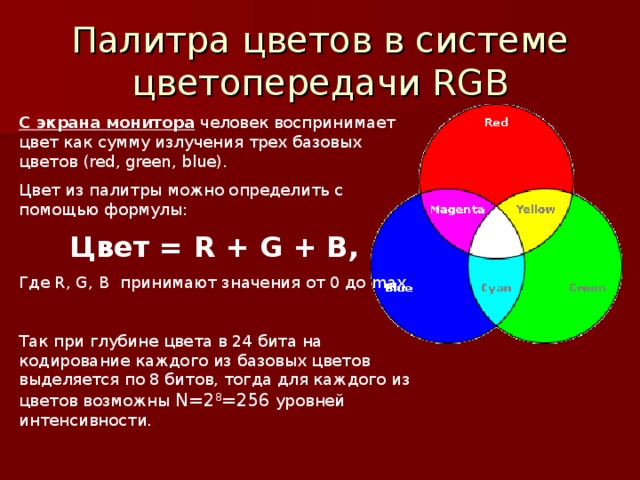

Палитра цветов в системе цветопередачи RGB

С экрана монитора человек воспринимает цвет как сумму излучения трех базовых цветов ( red, green, blue) .

Цвет из палитры можно определить с помощью формулы:

Цвет = R + G + B ,

Где R, G, B принимают значения от 0 до max

Так при глубине цвета в 24 бита на кодирование каждого из базовых цветов выделяется по 8 битов, тогда для каждого из цветов возможны N=2 8 =256 уровней интенсивности.

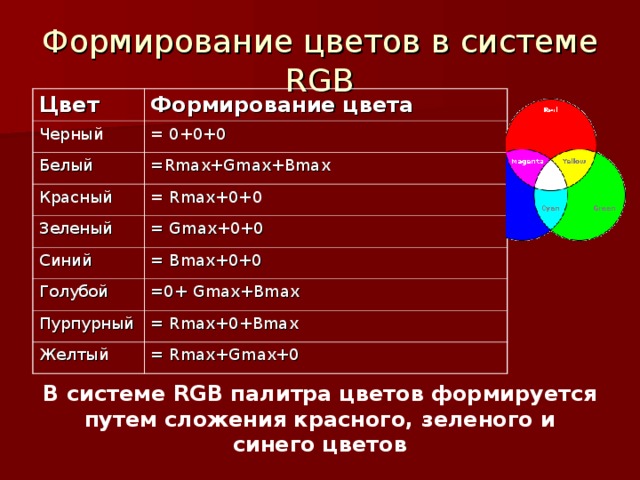

Формирование цветов в системе RGB

Цвет

Формирование цвета

Черный

= 0+0+0

Белый

= Rmax + Gmax + Bmax

Красный

= Rmax+0+0

Зеленый

= Gmax + 0+0

Синий

= Bmax+0+0

Голубой

=0+ Gmax + Bmax

Пурпурный

= Rmax + 0 + Bmax

Желтый

= Rmax + Gmax+0

В системе RGB палитра цветов формируется путем сложения красного, зеленого и синего цветов

Палитра цветов в системе цветопередачи CMYK

При печати изображений на принтере используется палитра цветов CMYK . Основными красками в ней являются Cyan – голубая, Magenta – пурпурная и Yellow - желтая.

Система CMYK в отличие от RGB , основана на восприятии не излучаемого, а отражаемого света.

Так, нанесенная на бумагу голубая краска поглощает красный цвет и отражает зеленый и синий цвета.

Цвета палитры CMYK можно определить с помощью формулы:

Цвет = C + M + Y,

Где C, M и Y принимают значения от 0 % до 100%

Формирование цветов в системе RGB

Цвет

Формирование цвета

Черный

= С+ M+Y= - G – B - R

Белый

C=0 M=0 Y=0

Красный

= Y+M= - G - B

Зеленый

= Y+C= - R - B

Синий

= M+C= - R -G

Голубой

= - R = G+B

Пурпурный

= - G = R+B

Желтый

= - B = R+G

В системе цветопередачи CMYK палитра цветов формируется путем наложения голубой, пурпурной, желтой и черной красок.

Палитра цветов в системе цветопередачи HSB

Система цветопередачи HSB использует в качестве базовых параметров Оттенок цвета, Насыщенность, Яркость

В системе цветопередачи HSB палитра цветов формируется путем установки значений оттенка цвета, насыщенности и яркости.
