Инструкционная карта

1. Создание БД с заданной схемой данных.

2. Разработка формы, реализующей процесс отображения семей учеников.

3. Разработка интерфейса форм для заполнения, корректировки данных всех таблиц БД.

4. Разработка формы пользовательского поиска.

Задание:

Создать по заданной схеме БД «Школа».

Создать главную форму управления БД.

Создать запросы в режиме SQL.

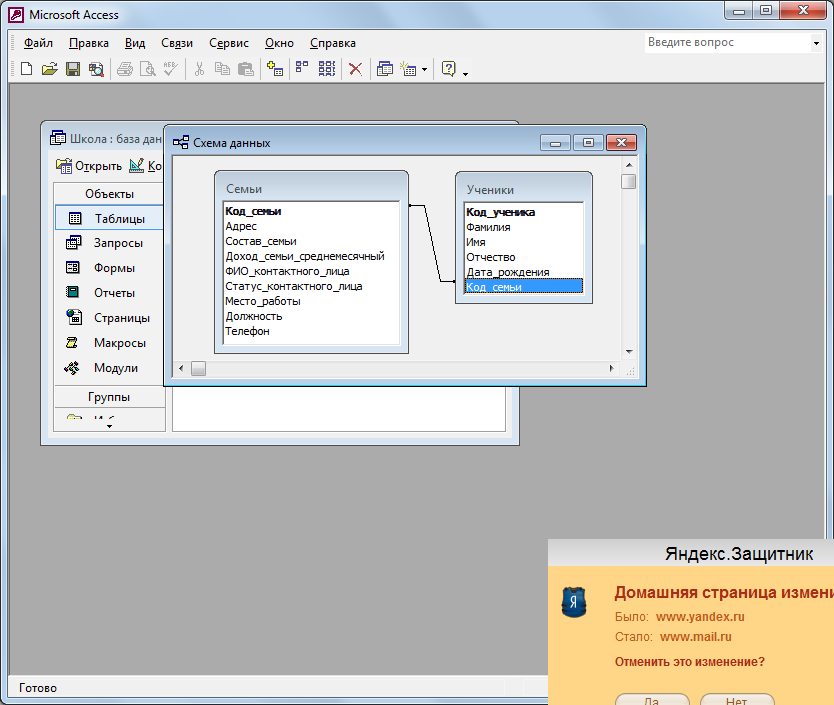

Задана схема данных базы данных, содержащая информацию об учениках некоторой школы:

По заданной схеме данных требуется создать компьютерную реализацию базы данных, выполнив следующие этапы работы: создать базовые таблицы, установить связи между таблицами, заполнить таблицы данными, создать формы для просмотра и ввода данных в таблицы, создать запросы и отчеты.

Технология выполнения задания

1. Запустите программу Microsoft Access (Пуск – Программы – Microsoft Access). Выполните в меню Файл – Создать и затем выберите в области задач окна программы пункт Новая база данных.

2. В открывшемся окне сохранения файла базы данных выберите папку для сохранения, введите имя файла Школа, убедитесь в том, что установлен тип файла Базы данных Microsoft Access (*.mdb). Щелкните кнопку Создать. Откроется окно База данных.

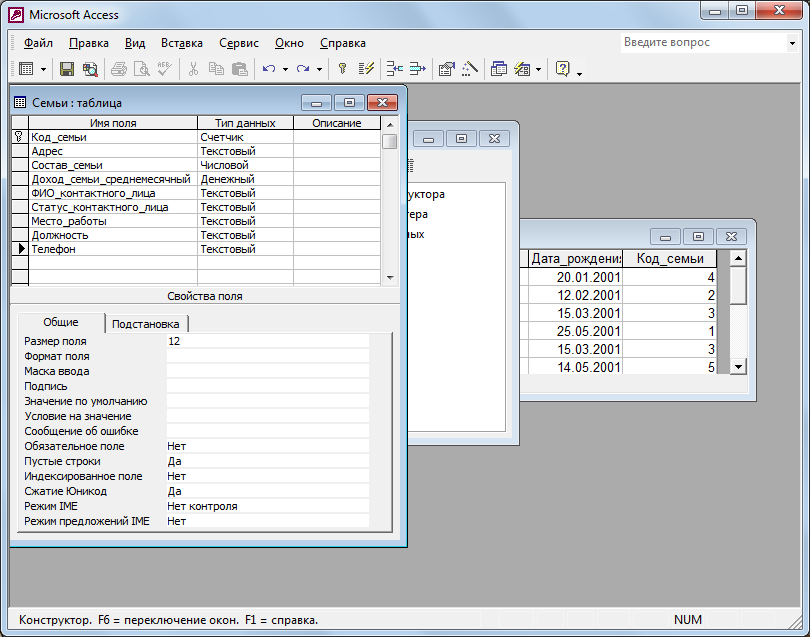

3. В окне База данных на панели Таблицы дважды щелкните значок Создание таблицы в режиме конструктора – откроется бланк создания структуры таблицы:

1. Заполните бланк таблицы, введя с клавиатуры имена полей таблицы СЕМЬИ, выбрав для каждого поля тип данных и приняв предлагаемые программой или введя с клавиатуры (для полей текстового типа) размеры полей.

2. Определите поле Код_семьи как ключевое поле таблицы: выделите это поле, щелчком правой кнопки мыши откройте контекстное меню и выберите пункт Ключевое поле.

3. Закройте окно создания структуры таблицы в режиме Конструктор. При закрытии окна присвойте таблице имя СЕМЬИ.

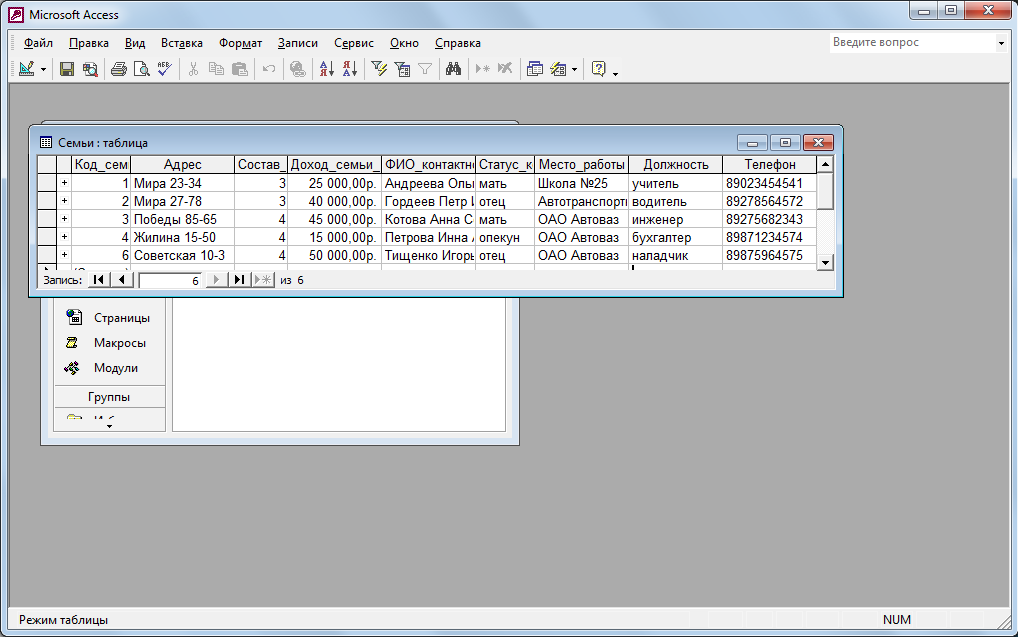

Пример таблицы СЕМЬИ в режиме просмотра данных показан на рисунке:

1. Аналогично пунктам 3 – 6 создайте таблицу УЧЕНИКИ, в которую включите поля, указанные на рисунке.

1. Определите поле Код_ученика как ключевое поле таблицы.

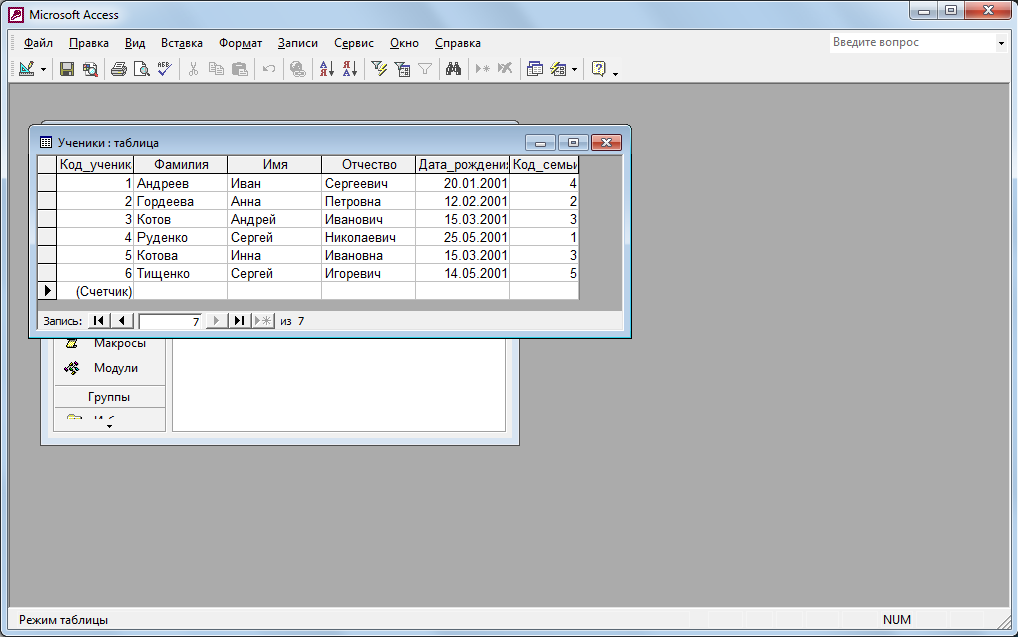

Пример таблицы УЧЕНИКИ в режиме просмотра данных показан на рисунке:

1. Установите межтабличные связи. Для этого нажмите на панели инструментов кнопку Схема данных или выполните в меню команду Сервис – Схема данных. Должно открыться окно Схема данных. Одновременно с открытием этого окна открывается диалоговое окно Добавление таблицы. Щелчком на кнопке Добавить выберите таблицы и закройте окно Добавление таблицы.

2. Перетащите мышкой поле Код_Семьи из таблицы СЕМЬИ на поле Код_Семьи таблицы УЧЕНИКИ. При отпускании кнопки мыши автоматически откроется диалоговое окно Изменение связей. В окне Изменение связей убедитесь, что поля для связи выбраны правильно и что между таблицами установлено отношение «один-ко-многим». Щелкните на кнопке Создать.

3. Создайте с помощью Мастера форм форму, базирующуюся на таблицах СЕМЬИ и УЧЕНИКИ. С помощью этой формы можно будет просматривать и вводить данные сразу в две связанные таблицы. Для создания формы нужно выполнить следующие действия:

• активируйте Мастер форм с помощью значка Создание формы с помощью мастера на панели Формы в окне База данных;

• в диалоговом окне Создание форм выбирается сначала таблица СЕМЬИ, и все поля таблицы включаются в форму (перемещаются из поля Доступные поля в поле Выбранные поля);

• затем в этом же окне выбирается таблица УЧЕНИКИ, из которой включаются все поля, кроме Код_семьи.

1. Выполните все этапы создания формы, приняв предлагаемые по умолчанию параметры, завершите процедуру сохранением формы с именем УЧЕНИКИ_СЕМЬИ. В результате должна получиться форма, показанная на рисунке:

1. Введите с помощью формы информацию о семьях и учениках.

2. В окне базы данных Школа откройте панель Запросы.

3. Создайте запрос в соответствии со следующими требованиями:

Для создания запроса выполните следующие действия:

• дважды щелкните на значке Создание запроса в режиме Конструктора – откроется бланк запроса по образцу, одновременно с ним откроется диалоговое окно Добавление таблицы;

• в окне Добавление таблицы выберите таблицу УЧЕНИКИ, щелкните на кнопке Добавить, закройте окно Добавление таблицы;

• в списке полей таблицы УЧЕНИКИ выберите поля, включаемые в результирующую таблицу запроса (выбор производится двойным щелчком на имени поля);

• задайте условие отбора для поля Дата_рождения, введя в строку Условие отбора условие Between 01.05.2001 And 31.05.2001 (см. рисунок);

• закройте бланк запроса по образцу, при закрытии сохраните запрос с именем Запрос1;

• в окне Школа: база данных двойным щелчком мыши по имени запроса откройте только что созданный запрос, проанализируйте результирующую таблицу. Ее содержание зависит от того, что было введено в таблицу УЧЕНИКИ при ее заполнении данными.

1. Создайте запрос по данным из таблиц СЕМЬИ и УЧЕНИКИ в соответствии со следующими требованиями:

   Имя запроса	Включаемые в запрос поля	Какую задачу решает запрос
   Запрос2	Фамилия Имя Отчество Доход_семьи_среднемесячный	Выбирает из таблицы УЧЕНИКИ информацию об учениках из семей со среднемесячным доходом от 20000 до 30000 рублей

2. Выполните запрос и проанализируйте полученную результирующую таблицу.

3. Создайте запрос по данным из двух взаимосвязанных таблиц СЕМЬИ и УЧЕНИКИ в соответствии со следующими требованиями:

   Имя запроса	Включаемые в запрос поля	Какую задачу решает запрос
   Запрос3	Фамилия Имя Отчество ФИО_контактного_лица Статус_контактного_лица Место_работы Должность Телефон	Выбирает из таблиц СЕМЬИ и УЧЕНИКИ информацию о учениках и контактных лицах тех семей, для которых в качестве контактного лица указан отец.

4. Выполните запрос и проанализируйте полученную результирующую таблицу.

5. Создайте и выполните запрос по таблице СЕМЬИ в соответствии со следующими требованиями:

   Имя запроса	Включаемые в запрос поля	Какую задачу решает запрос
   Запрос4	ФИО_контактного_лица Статус_контактного_лица Место_работы Должность Телефон	Выбирает из таблицы СЕМЬИ информацию о контактных лицах, работающих в ОАО АВТОВАЗ.

6. Сохраните и выполните запрос. Проанализируйте полученную результирующую таблицу.

7. Создайте и выполните запрос с параметром в соответствии со следующими требованиями:

Для поля Состав_семьи в строке Условие отбора введите условие на ввод параметра в квадратных скобках: [Введите число членов семьи].

Рис. 2.42. Запрос с параметром в режиме Конструктор

1. Выполните запрос. При выполнении откроется диалоговое окно для ввода значения параметра. Введите одно из значений в поле Состав_семьи, которые есть в Вашей таблице СЕМЬИ (например, 3). Введенное значение будет использовано в качестве критерия отбора записей из таблицы.

1. Создайте и выполните запрос с параметром-диапазоном в соответствии со следующими требованиями:

При конструировании запроса в строке Условие отбора для поля Доход_семьи_среднемесячный введите выражение

Between [Введите нижнюю границу дохода] And [Введите верхнюю границу дохода]

1. Выполните запрос. При выполнении запроса сначала появится диалоговое окно для ввода нижней границы диапазона значений поля Доход_семьи_среднемесячный, затем – для ввода верхней границы. Эти значения будут использованы для определения кодов учеников в таблице УЧЕНИКИ, среднемесячный доход в семьях которых попадает в заданный диапазон. По этим кодам будут отбираться данные из таблицы УЧЕНИКИ.

2. Создайте и выполните запрос с вычисляемыми полями в соответствии со следующими требованиями:

Для создания запроса выполните следующие действия:

• в окне Добавление таблицы выберите таблицы СЕМЬИ и УЧЕНИКИ. Выберите поля, включаемые в запрос;

• в новом поле бланка запроса в строке Поле введите формулу Доход_на_1_человека: [Доход_семьи_среднемесячный]/[Состав_семьи].

1. Сохраните и выполните запрос.

2. Создайте итоговый запрос в соответствии со следующими требованиями:

Для создания запроса выполните следующие действия:

• дважды щелкните на значке Создание запроса в режиме Конструктора – откроется бланк запроса по образцу, в окне Добавление таблицы выберите таблицу СЕМЬИ;

• включите в запрос поле Состав_семьи и трижды включите поле Доход_семьи_среднемесячный;

• на панели инструментов в окне программы Microsoft Access щелкните на кнопке Групповые операции или воспользуйтесь командами меню (Вид – Групповые операции), в нижней части бланка появится строка Групповые операции;

Рис. 2.46. Формирование итогового запроса

• для поля, по которому производится группировка записей (в нашем случае – поле Состав_семьи), оставьте в строке Групповые операции значение Группировка, для остальных полей щелкните в этой строке – появится кнопка раскрывающегося списка, из которого можно выбрать итоговую функцию для расчета значений в данном поле;

• для первого поля Доход_семьи_среднемесячный выберите итоговую функцию Avg для определения среднего значения оклада по каждой должности, для второго поля Доход_семьи_среднемесячный – итоговую функцию Max, для третьего поля Доход_семьи_среднемесячный – итоговую функцию Min;

• закройте бланк запроса по образцу, присвоив запросу имя Запрос8.

1. Выполните запрос и проанализируйте результирующую таблицу.

2. Создайте запрос на создание базовой таблицы. В результате выполнения этого запроса в базе данных будет создана новая базовая таблица АДРЕСА_УЧЕНИКОВ.

Для создания запроса выполните следующие действия:

• дважды щелкните на значке Создание запроса в режиме Конструктора – откроется бланк запроса по образцу, в окне Добавление таблицы выберите таблицы СЕМЬИ и УЧЕНИКИ;

• включите в запрос поля Код_ученика, Фамилия, Имя, Отчество из таблицы УЧЕНИКИ и поле Адрес СЕМЬИ;

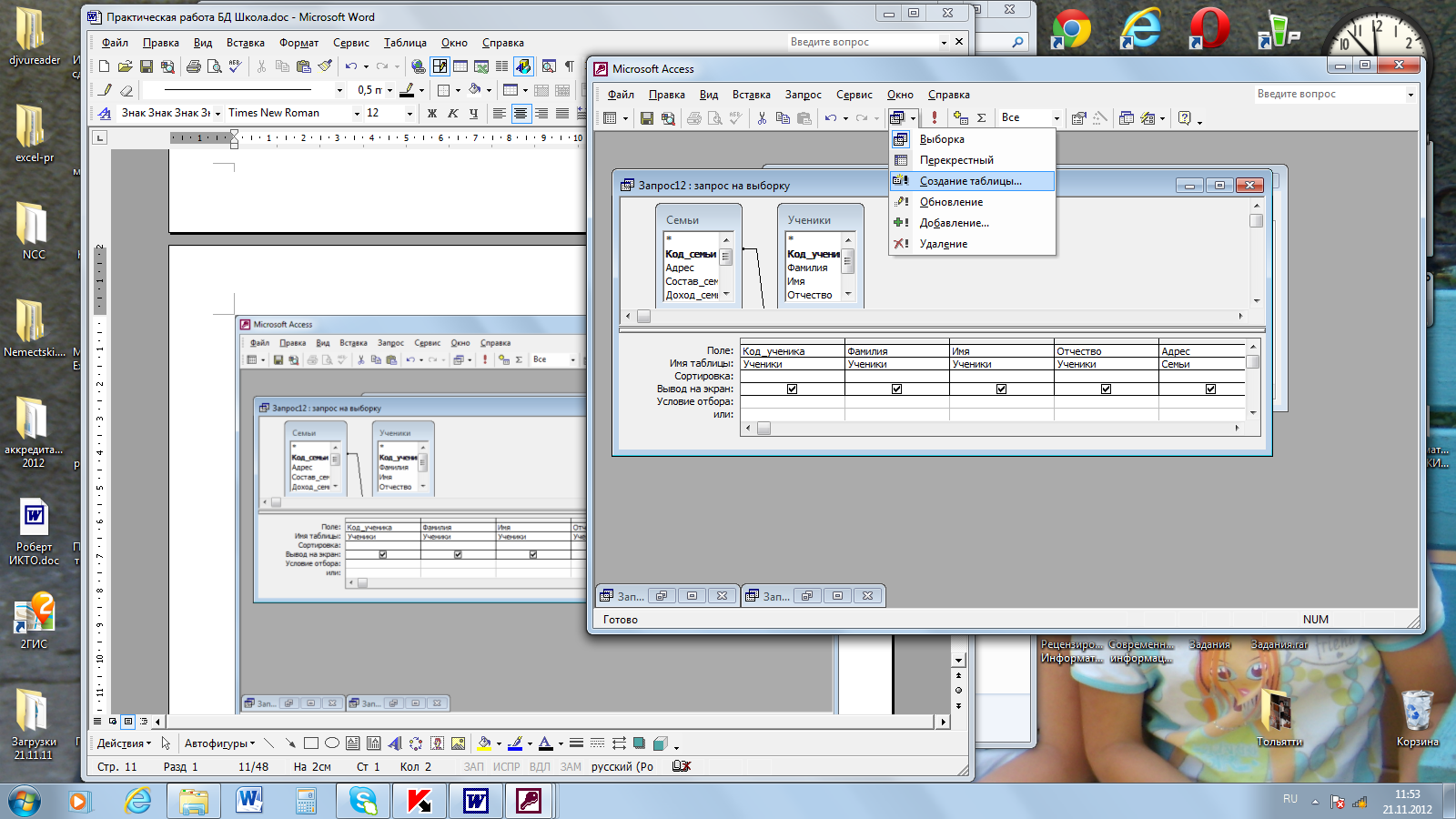

• откройте список инструмента Тип запроса (рис. 2.47) и выберите Создание таблицы;

• в открывшемся диалоговом окне Создание таблицы введите имя новой таблицы АДРЕСА_УЧЕНИКОВ, установите переключатель в текущей базе данных и нажмите кнопку OK;

• закройте бланк запроса по образцу, сохранив запрос с именем Запрос9.

1. Выполните запрос. Ответьте «Да» на все выводимые программой вопросы. Переключитесь в окне базы данных на панель Таблицы. В списке таблиц должна появиться новая таблица АДРЕСА_УЧЕНИКОВ. Откройте таблицу, просмотрите ее содержимое.

1. Создайте Автоотчет «в столбец» на базе таблицы УЧЕНИКИ в соответствии со следующими требованиями:

Для создания отчета выполните следующие действия:

• в окне Школа: база данных откройте панель Отчеты;

• для создания автоотчета Отчет1 щелкните кнопку Создать и выберите в открывшемся окне Новый отчет опцию Автоотчет: в столбец;

• выберите таблицу УЧЕНИКИ и щелкните кнопку OK. Закройте отчет, при закрытии сохраните его, присвоив имя Отчет1.

1. Завершите работу с базой данных.
