ВСЕМИРНАЯ КОМПЬЮТЕРНАЯ СЕТЬ ИНТЕРНЕТ

КОММУНИКАЦИОННЫЕ ТЕХНОЛОГИИ

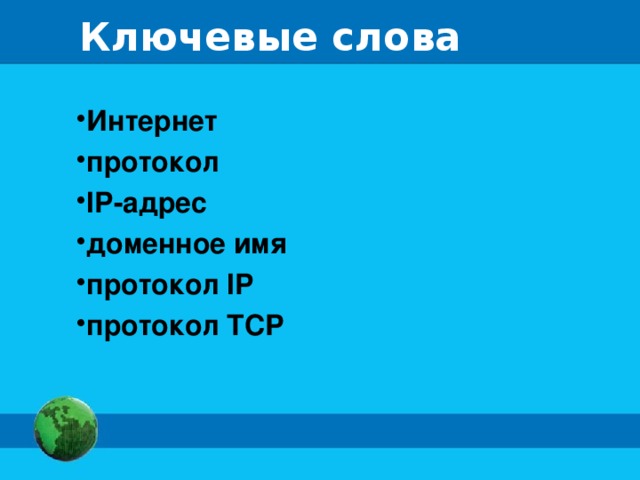

Ключевые слова

• Интернет
• протокол
• IP-адрес
• доменное имя
• протокол IP
• протокол ТСР

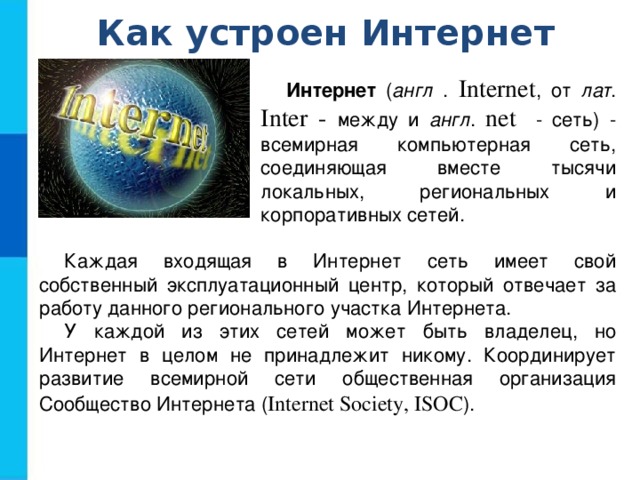

Как устроен Интернет

Интернет ( англ . Internet , от лат . Inter - между и англ . net - сеть) - всемирная компьютерная сеть, соединяющая вместе тысячи локальных, региональных и корпоративных сетей.

Каждая входящая в Интернет сеть имеет свой собственный эксплуатационный центр, который отвечает за работу данного регионального участка Интернета.

У каждой из этих сетей может быть владелец, но Интернет в целом не принадлежит никому. Координирует развитие всемирной сети общественная организация Сообщество Интернета ( Internet Society, ISOC ).

Протокол

Интернет соединяет различные модели компьютеров, с разным программным обеспечением. Это возможно благодаря реализации в программном обеспечении особых соглашений (правил), называемых протоколами .

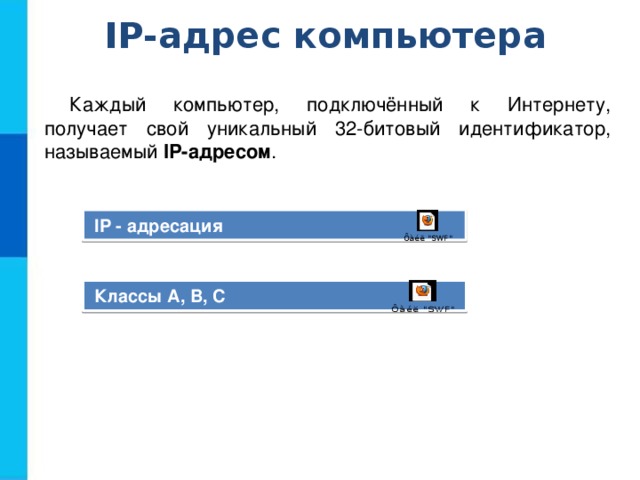

IP-адрес компьютера

Каждый компьютер, подключённый к Интернету, получает свой уникальный 32-битовый идентификатор, называемый IP-адресом .

IP - адресация

Классы А, В, С

IP-адрес компьютера

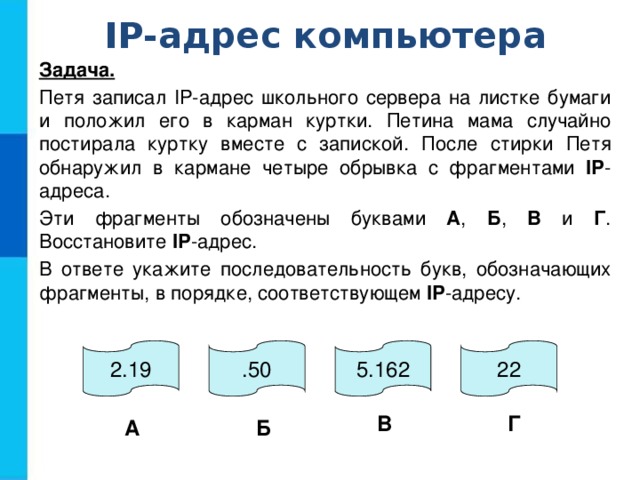

Задача.

Петя записал IP-адрес школьного сервера на листке бумаги и положил его в карман куртки. Петина мама случайно постирала куртку вместе с запиской. После стирки Петя обнаружил в кармане четыре обрывка с фрагментами IP -адреса.

Эти фрагменты обозначены буквами А , Б , В и Г . Восстановите IP -адрес.

В ответе укажите последовательность букв, обозначающих фрагменты, в порядке, соответствующем IP -адресу.

2.19

.50

5.162

22

В

Г

А

Б

IP-адрес компьютера

Решение.

Исследуем возможные комбинации фрагментов адреса с учётом того, что каждое из четырёх чисел в IP -адресе не должно превышать 255.

Так как адрес не может начинаться с точки, то в качестве первого фрагмента совершенно точно нельзя использовать фрагмент Б .

После фрагмента Г может следовать любой из фрагментов А и В .

Фрагмент Б не может находиться на втором месте, так как он заканчивается на 50 и добавление к нему справа первой цифры любого из оставшихся фрагментов приведёт к образованию числа, превышающего 255.

Рассмотрим оба варианта.

Подумайте и ответьте, может ли фрагмент Б быть на 3-м месте?

Фрагмент Г не может следовать ни после А , ни после В . Почему?

.50

2.19

22

2.19

5.162

5.162

22

2.19

5.162

.50

5.162

22

2.19

2.19

2.19

5.162

5.162

22

22

.50

.50

Г

Б

В

В

Г

А

В

А

А

В

Г

2.1922

Б

А

5.16222

Г

Соответствующий адрес имеет вид: 222.195.162.50

В

В

Г

.505.162

225.1622.19.50

Б

А

А

.5022

.502.19

Б

Такой вариант невозможен:

222.195.162.50

Это возможный вариант:

.505.162

.5022

.502.19

Таким образом, фрагмент Б может быть только на 4-м месте.

Фрагмент Г может быть только на первом месте.

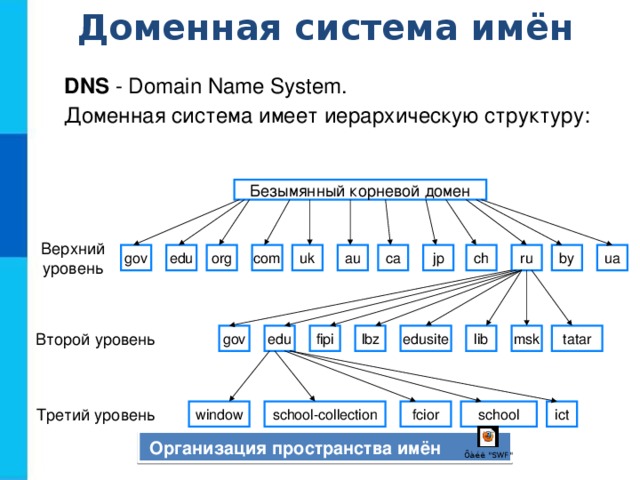

Доменная система имён

DNS - Domain Name System.

Доменная система имеет иерархическую структуру:

Безымянный корневой домен

Верхний

уровень

ua

gov

edu

org

com

uk

au

ca

jp

ch

ru

by

gov

Второй уровень

edu

fipi

lbz

edusite

lib

msk

tatar

window

school-collection

fcior

school

ict

Третий уровень

Организация пространства имён

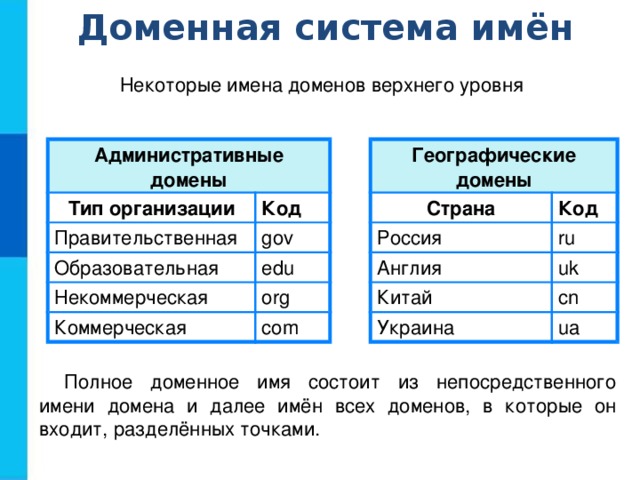

Доменная система имён

Некоторые имена доменов верхнего уровня

Географические домены

Административные домены

Тип организации

Страна

Код

Код

Правительственная

Россия

ru

Англия

gov

Образовательная

uk

edu

Китай

Некоммерческая

cn

Украина

Коммерческая

org

com

ua

Полное доменное имя состоит из непосредственного имени домена и далее имён всех доменов, в которые он входит, разделённых точками.

Доменная система имён

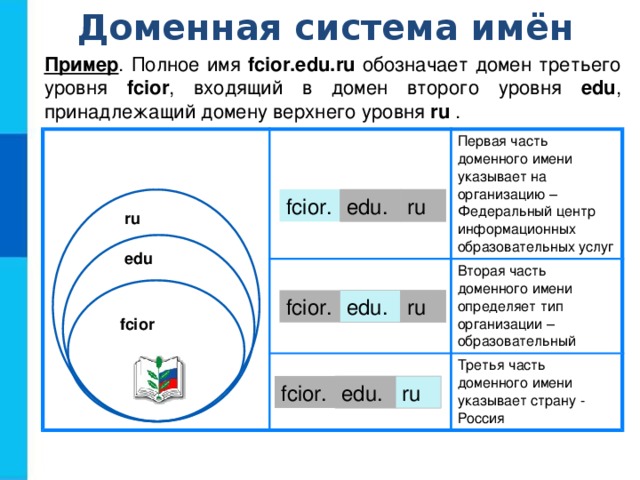

Пример . Полное имя fcior.edu.ru обозначает домен третьего уровня fcior , входящий в домен второго уровня edu , принадлежащий домену верхнего уровня ru .

Первая часть доменного имени указывает на организацию – Федеральный центр информационных образовательных услуг

Вторая часть доменного имени определяет тип организации – образовательный

Третья часть доменного имени указывает страну - Россия

fcior.

edu.

ru

ru

edu

edu.

fcior.

ru

fcior

ru

edu.

fcior.

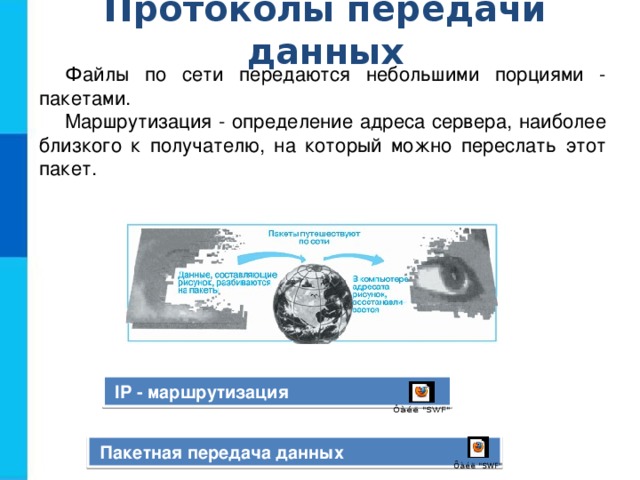

Протоколы передачи данных

Файлы по сети передаются небольшими порциями - пакетами.

Маршрутизация - определение адреса сервера, наиболее близкого к получателю, на который можно переслать этот пакет.

IP - маршрутизация

Пакетная передача данных

Протоколы передачи данных

Маршрутизация пакетов осуществляется по протоколу IP.

Протокол IP

Надёжность передачи сетевых пакетов обеспечивает протокол TCP.

Демонстрация протокола TCP

Протоколы используются вместе и практически неотделимы друг от друга. Поэтому для них используется термин «протокол TCP/IP».

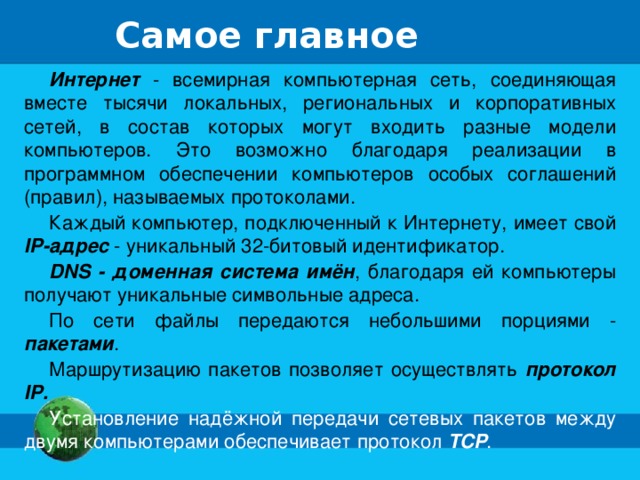

Самое главное

Интернет - всемирная компьютерная сеть, соединяющая вместе тысячи локальных, региональных и корпоративных сетей, в состав которых могут входить разные модели компьютеров. Это возможно благодаря реализации в программном обеспечении компьютеров особых соглашений (правил), называемых протоколами.

Каждый компьютер, подключенный к Интернету, имеет свой IP-адрес - уникальный 32-битовый идентификатор.

DNS - доменная система имён , благодаря ей компьютеры получают уникальные символьные адреса.

По сети файлы передаются небольшими порциями - пакетами .

Маршрутизацию пакетов позволяет осуществлять протокол IP.

Установление надёжной передачи сетевых пакетов между двумя компьютерами обеспечивает протокол TCP .

Вопросы и задания

Петя записал IP -адрес школьного сервера на листке бумаги и положил его в карман куртки. Петина мама случайно постирала куртку вместе с запиской. После стирки Петя обнаружил в кармане четыре обрывка с фрагментами IP -адреса. Эти фрагменты обозначены буквами А, Б, В и Г. Восстановите IP -адрес.

В ответе укажите последовательность букв, обозначающих фрагменты, в порядке, соответствующем IP -адресу.

Проанализируйте следующие доменные имена:

1) school-collection.edu.ru

2) ru.wikipedia.org

3) school.ciit.zp.ua

4) www.ictedu.cn

Укажите все возможные маршруты доставки Интернет-

пакетов от сервера И (источник) к серверу П (приёмник)

через серверы 1, 2, 3, 4 с учётом имеющейся

архитектуры сети.

Опишите процесс маршрутизации и транспортировки

данных по компьютерным сетям.

Для чего нужен IP -адрес?

Каким образом осуществляется переход от 32-битного IP -

Запишите 32-битный IP -адрес в виде четырёх десятичных

Опишите структуру доменной системы имён.

Что такое Интернет?

Благодаря чему в сети Интернет удаётся соединять

Запишите IP -адрес из четырёх десятичных чисел

адреса к его записи в виде четырёх десятичных чисел?

различные модели компьютеров с разным программным

в 32-битном виде:

чисел, разделённых точками:

обеспечением?

1) 11001100100110001011111001000111;

1) 210.171.30.128;

2) 11011110110000111010001000110010.

2) 10.55.0.225.

1

2

П

И

4.13

.73

22

3.133

3

4

Г

В

Б

А

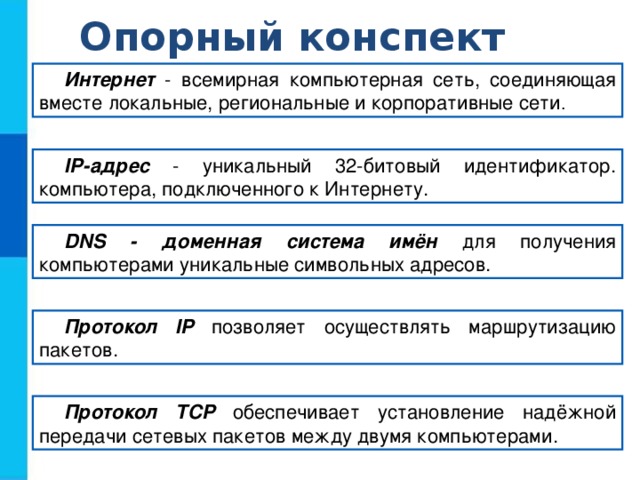

Опорный конспект

Интернет - всемирная компьютерная сеть, соединяющая вместе локальные, региональные и корпоративные сети .

IP-адрес - уникальный 32-битовый идентификатор. компьютера, подключенного к Интернету.

DNS - доменная система имён для получения компьютерами уникальные символьных адресов.

Протокол IP позволяет осуществлять маршрутизацию пакетов.

Протокол TCP обеспечивает установление надёжной передачи сетевых пакетов между двумя компьютерами.

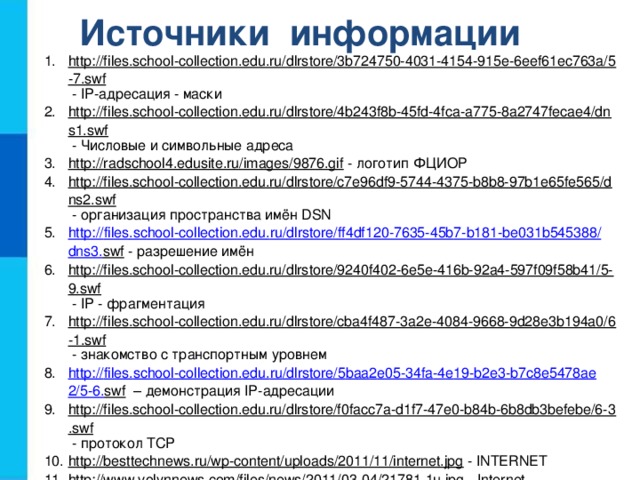

Источники информации
