Создание графических изображений в Pascal ABC

Создание графических изображений в Pascal ABC

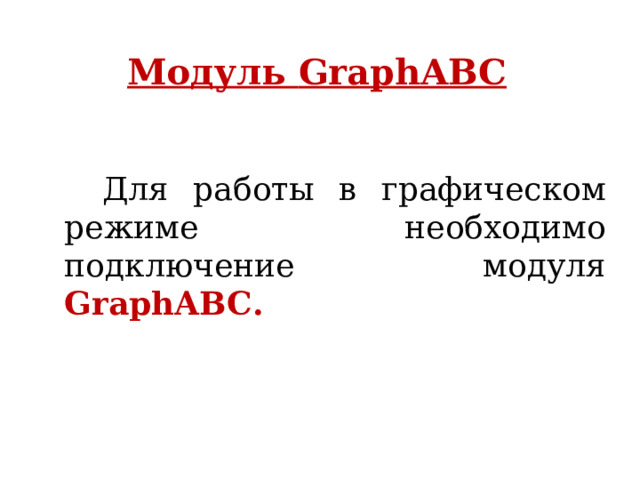

Модуль GraphABC

Для работы в графическом режиме необходимо подключение модуля GraphABC .

480 точек

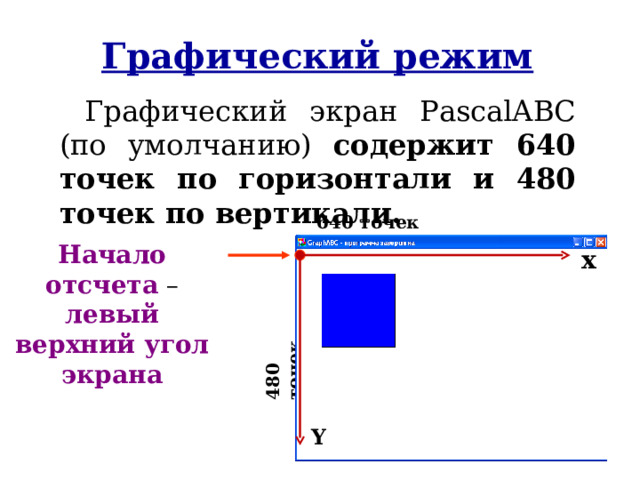

Графический режим

Графический экран Pas с alABC (по умолчанию) содержит 64 0 точек по горизонтали и 4 80 точек по вертикали.

6 4 0 точек

Начало отсчета – левый верхний угол экрана

x

Y

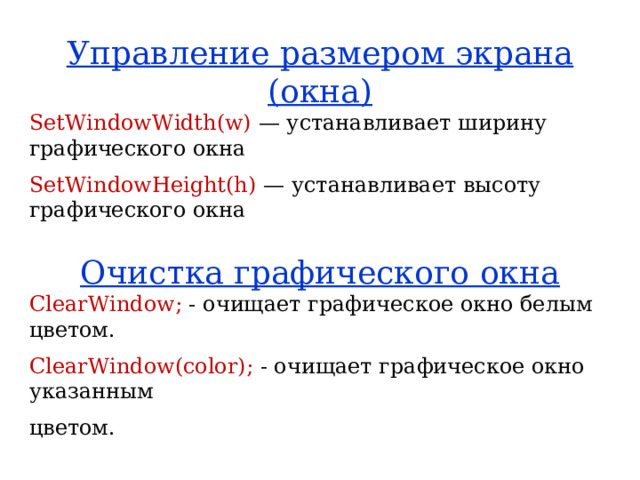

Управление размером экрана (окна)

SetWindowWidth(w) — устанавливает ширину графического окна

SetWindowHeight(h) — устанавливает высоту графического окна

Очистка графического окна

ClearWindow; - очищает графическое окно белым цветом.

ClearWindow(color); - очищает графическое окно указанным

цветом.

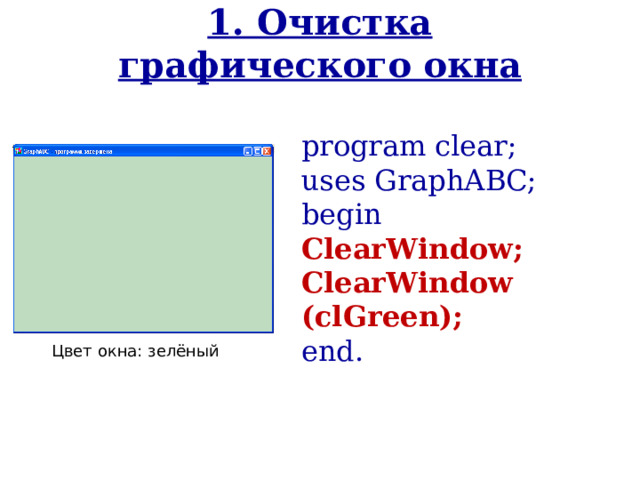

1. Очистка графического окна

program clear;

uses GraphABC;

begin

ClearWindow ;

ClearWindow (cl Green );

end.

Цвет окна: зелёный

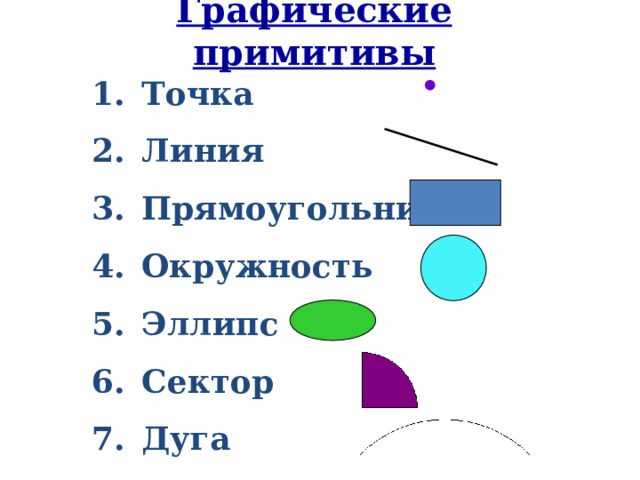

Графические примитивы

• Точка
• Линия
• Прямоугольник
• Окружность
• Эллипс
• Сектор
• Дуга

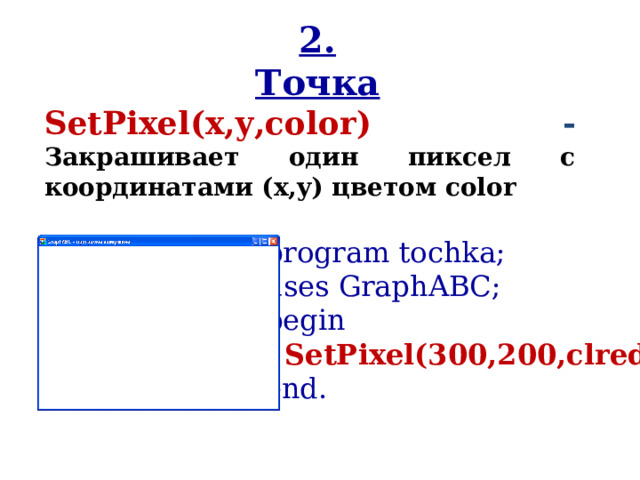

2. Точка

SetPixel(x,y,color ) - Закрашивает один пиксел с координатами (x,y) цветом color

program tochka ;

uses GraphABC;

begin

SetPixel(300,200,clred);

end.

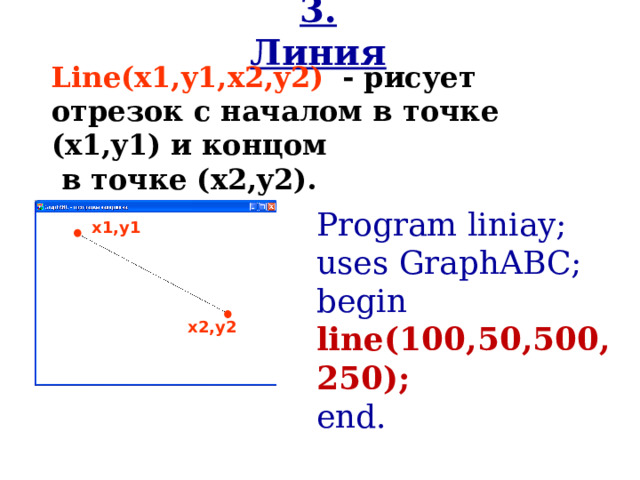

3. Линия

Line(x1,y1,x2,y2 ) - рисует отрезок с началом в точке (x1,y1) и концом

в точке (x2,y2).

Program liniay;

uses GraphABC;

begin

line(100,50,500,250) ;

end.

x1,y1

x2,y2

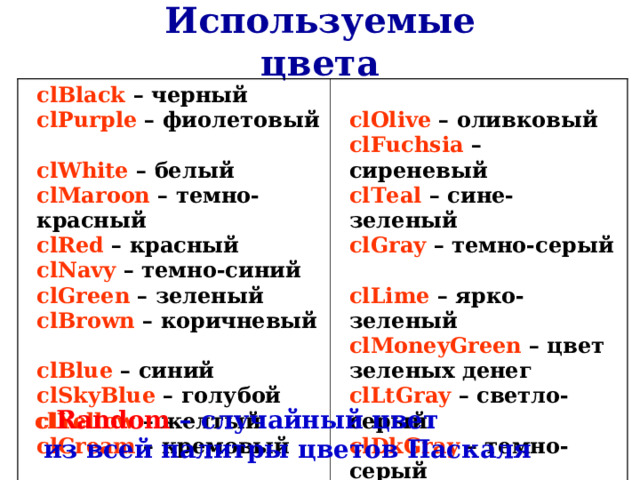

Используемые цвета

clBlack – черный clPurple – фиолетовый clWhite – белый clMaroon – темно-красный clRed – красный clNavy – темно-синий clGreen – зеленый clBrown – коричневый clBlue – синий clSkyBlue – голубой clYellow – желтый clCream – кремовый

clOlive – оливковый clFuchsia – сиреневый clTeal – сине-зеленый clGray – темно-серый clLime – ярко-зеленый clMoneyGreen – цвет зеленых денег clLtGray – светло-серый clDkGray – темно-серый clMedGray – серый clSilver – серебряный

cl Random – случайный цвет

из всей палитры цветов Паскаля

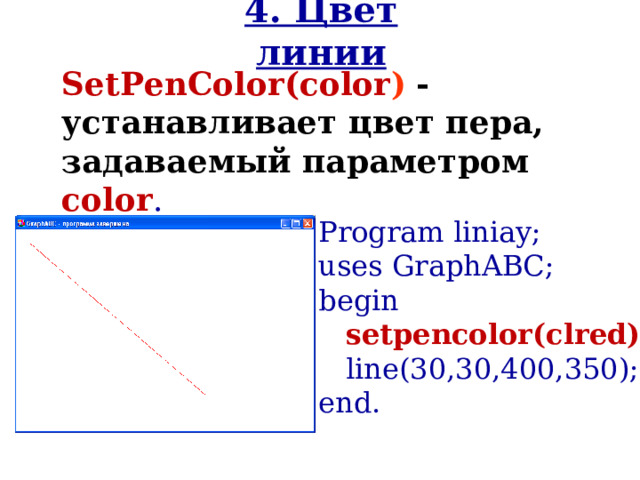

4. Цвет линии

SetPenColor(color ) - устанавливает цвет пера, задаваемый параметром color .

Program liniay;

uses GraphABC;

begin

setpencolor(clred);

line( 30,30 , 400 , 350 );

end.

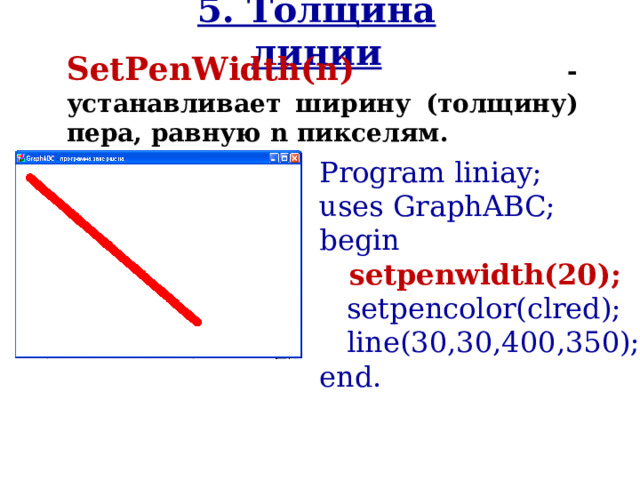

5. Толщина линии

SetPenWidth(n ) - устанавливает ширину ( толщину ) пера, равную n пикселям.

Program liniay;

uses GraphABC;

begin

setpenwidth(20);

setpencolor(clred);

line( 30,30 , 400 , 350 );

end.

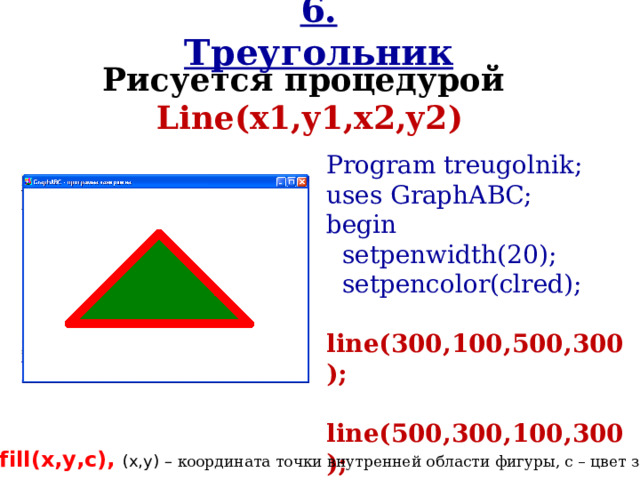

6. Треугольник

Рисуется процедурой

Line(x1,y1,x2,y2 )

Program treugolnik;

uses GraphABC;

begin

setpenwidth(20);

setpencolor(clred);

line(300,100,500,300);

line(500,300,100,300);

line(100,300,300,100);

floodfill(300,200,clgreen);

end.

f lood f ill(х,у,c), (х,у) – координата точки внутренней области фигуры, c – цвет заливки.

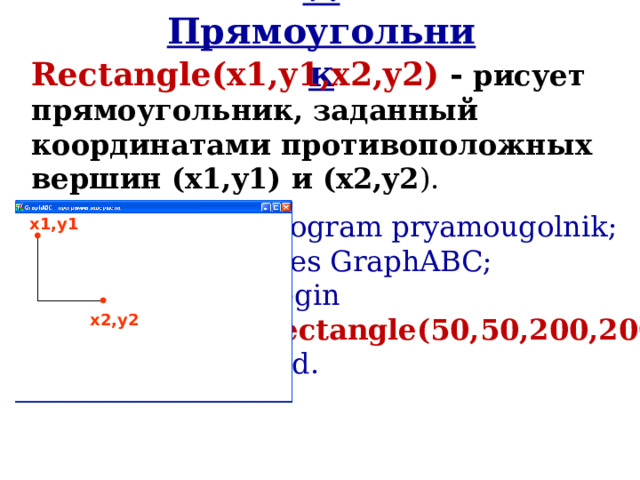

7. Прямоугольник

Rectangle(x1,y1,x2,y2 ) - рисует прямоугольник, заданный координатами противоположных вершин (x1,y1) и (x2,y2 ).

Program pryamougolnik;

uses GraphABC;

Begin

Rectangle(50,50,200,200);

end.

x1,y1

x2,y2

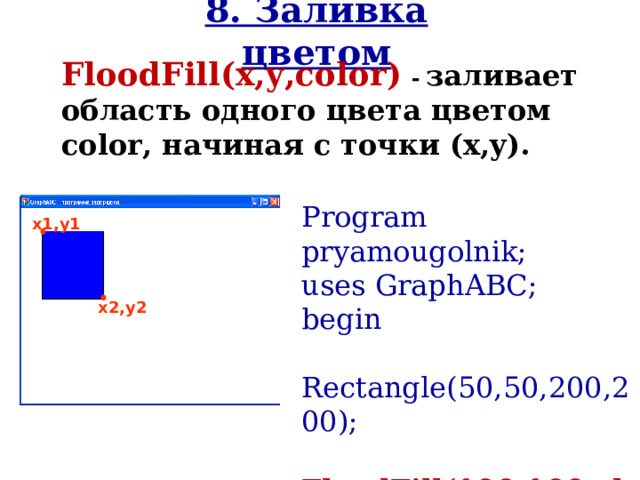

8. Заливка цветом

FloodFill(x,y,color ) - заливает область одного цвета цветом color, начиная с точки (x,y).

Program pryamougolnik;

uses GraphABC;

begin

Rectangle(50,50,200,200);

FloodFill(100,100,clBlue);

end.

x1,y1

x2,y2

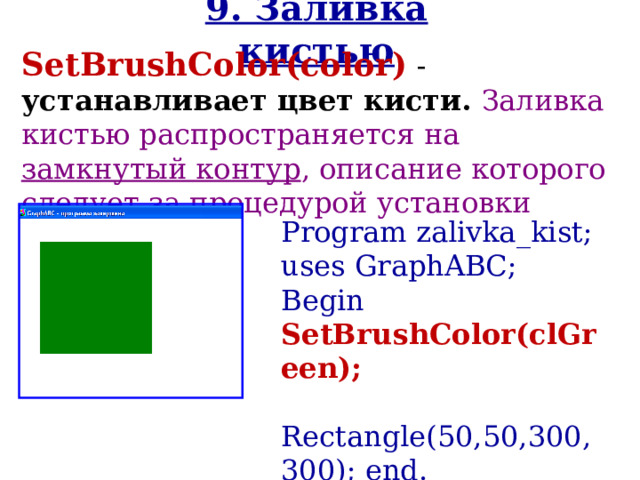

9. Заливка кистью

SetBrushColor( color ) - устанавливает цвет кисти. Заливка кистью распространяется на замкнутый контур , описание которого следует за процедурой установки цвета кисти.

Program zalivka _kist ;

uses GraphABC;

Begin

SetBrushColor(cl Green );

Rectangle(50,50,300,300); end.

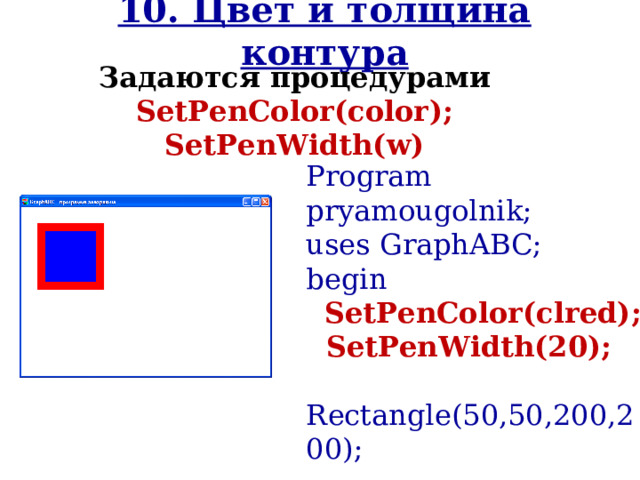

10. Цвет и толщина контура

Задаются процедурами SetPenColor(color ) ; SetPenWidth(w )

Program pryamougolnik;

uses GraphABC;

begin

SetPenColor(clred);

SetPenWidth(20);

Rectangle(50,50,200,200);

FloodFill(100,100,clBlue);

end.

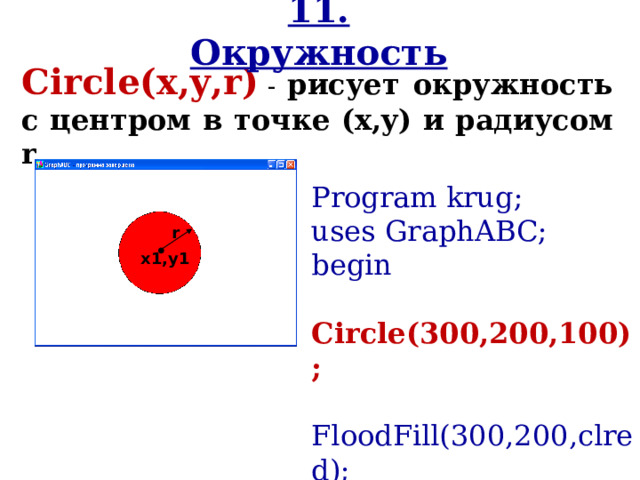

11. Окружность

Circle(x,y,r ) - рисует окружность с центром в точке (x,y) и радиусом r .

Program krug;

uses GraphABC;

begin

Circle( 3 00,200,100);

FloodFill( 300 , 200 ,clred);

end.

r

x1,y1

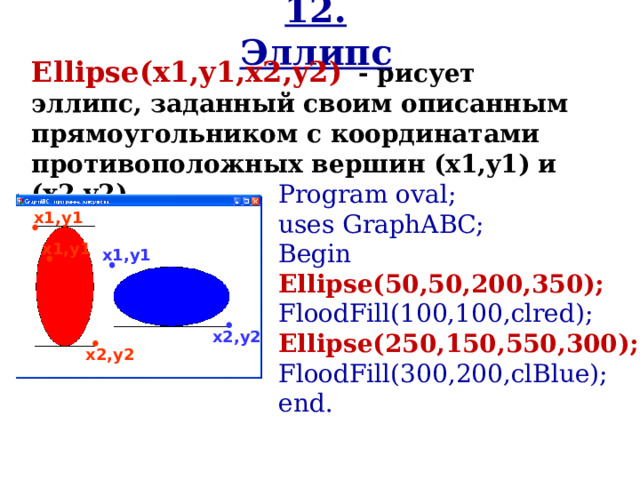

12. Эллипс

Ellipse(x1,y1,x2,y2 ) - рисует эллипс, заданный своим описанным прямоугольником с координатами противоположных вершин (x1,y1) и (x2,y2).

Program oval;

uses GraphABC;

B egin

Ellipse(50,50,200,350);

FloodFill(100,100,clred);

Ellipse(250,150,550,300);

FloodFill( 300 , 200 ,clBlue);

end.

x1,y1

x1,y1

x1,y1

x 2 ,y 2

x 2 ,y 2

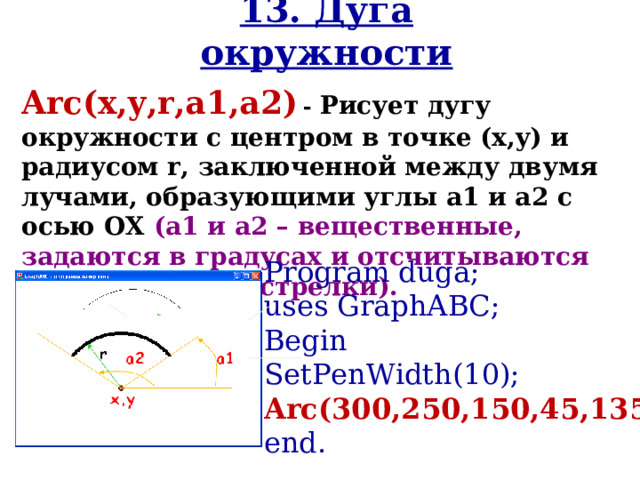

13. Дуга окружности

Arc(x,y,r,a1,a2 ) - Рисует дугу окружности с центром в точке (x,y) и радиусом r, заключенной между двумя лучами, образующими углы a1 и a2 с осью OX (a1 и a2 – вещественные, задаются в градусах и отсчитываются против часовой стрелки).

Program duga;

uses GraphABC;

Begin

SetPenWidth(10);

Arc(300,2 5 0,150,45,135);

end.

r

x,y

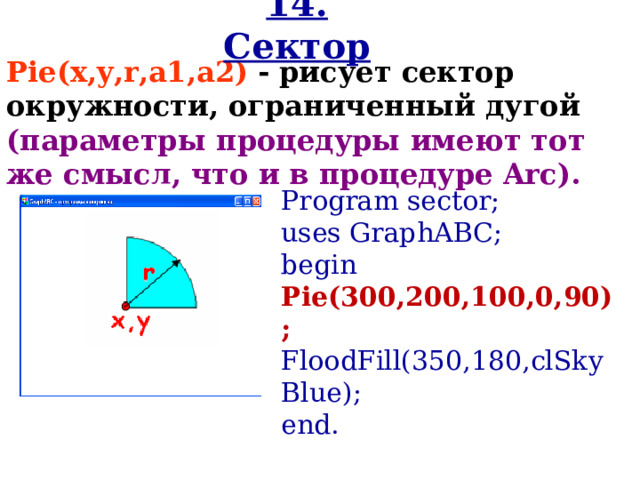

14. Сектор

Pie(x,y,r,a1,a2 ) - рисует сектор окружности, ограниченный дугой (параметры процедуры имеют тот же смысл, что и в процедуре Arc).

Program sector;

uses GraphABC;

begin

Pie(300,200,100,0,90);

FloodFill( 350 , 180 ,cl SkyBlue );

end.

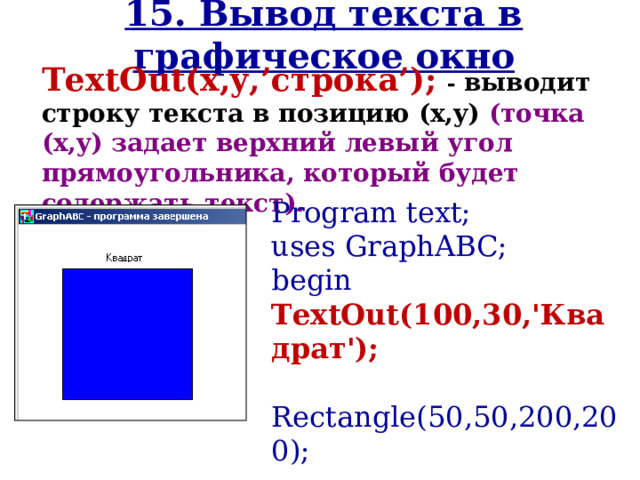

15. Вывод текста в графическое окно

TextOut(x,y, ’ строка ’ ); - выводит строку текста в позицию (x,y) (точка (x,y) задает верхний левый угол прямоугольника, который будет содержать текст).

Program text;

uses GraphABC;

begin

TextOut(100,30,'Квадрат');

Rectangle(50,50,200,200);

FloodFill(55,55,clBlue);

end.

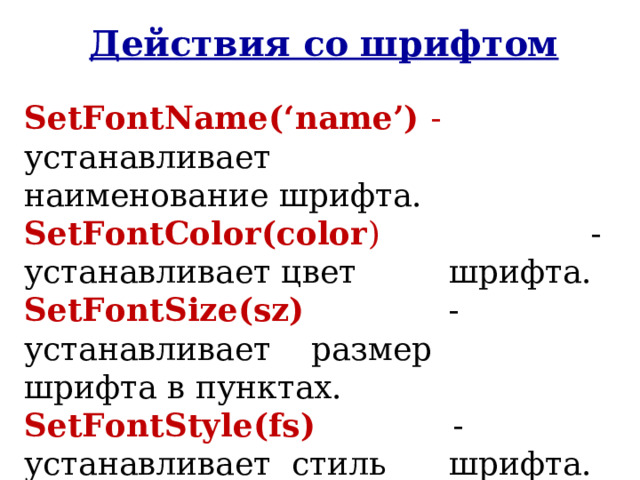

Действия со шрифтом

SetFontName( ‘ name ’ ) - устанавливает наименование шрифта.

SetFontColor(color ) - устанавливает цвет шрифта.

SetFontSize(sz) - устанавливает  размер шрифта в пунктах.

SetFontStyle(fs) - устанавливает  стиль шрифта.

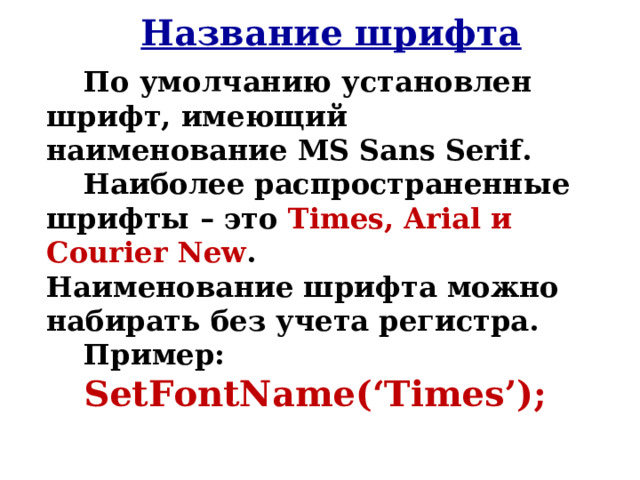

Название шрифта

По умолчанию установлен шрифт, имеющий наименование MS Sans Serif.

Наиболее распространенные шрифты – это Times, Arial и Courier New . Наименование шрифта можно набирать без учета регистра.

Пример:

SetFont Name ( ‘Times’ );

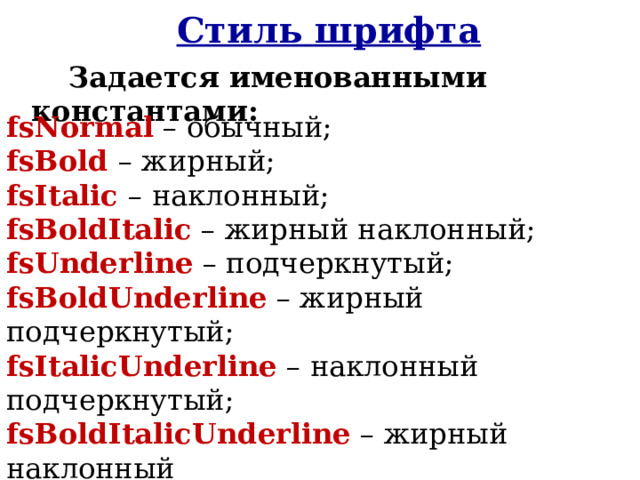

Стиль шрифта

Задается именованными константами:

fsNormal – обычный;

fsBold – жирный;

fsItalic – наклонный;

fsBoldItalic – жирный наклонный;

fsUnderline – подчеркнутый;

fsBoldUnderline – жирный подчеркнутый;

fsItalicUnderline – наклонный подчеркнутый;

fsBoldItalicUnderline – жирный наклонный подчеркнутый.

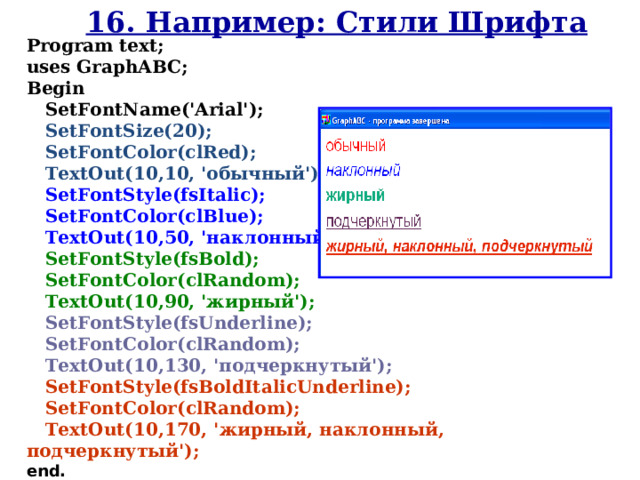

16. Например: Стили Шрифта

Program text;

uses GraphABC;

Begin

SetFont Name ( 'Arial' );

SetFontSize(20);

SetFontColor(clRed);

TextOut(10,10, 'обычный');

SetFontStyle(fsItalic);

SetFontColor(clBlue);

TextOut(10,50, 'наклонный');

SetFontStyle(fsBold);

SetFontColor( cl Random);

TextOut(10,90, 'жирный');

SetFontStyle(fsUnderline);

SetFontColor( cl Random);

TextOut(10,130, 'подчеркнутый');

SetFontStyle(fsBoldItalicUnderline);

SetFontColor( cl Random);

TextOut(10,170, ' жирный, наклонный, подчеркнутый');

end.

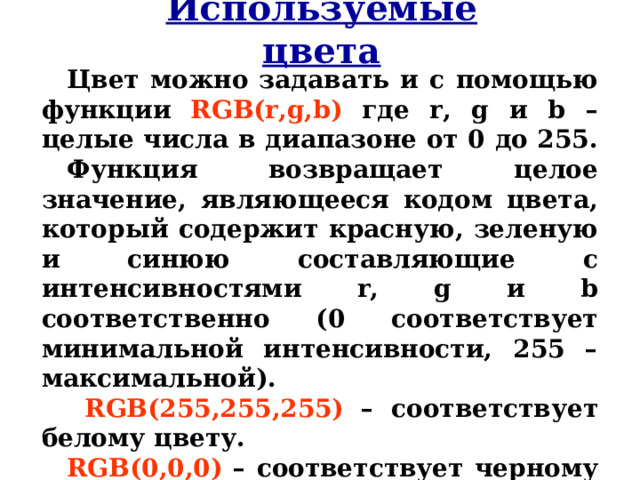

Используемые цвета

Цвет можно задавать и с помощью функции RGB(r,g,b) где r, g и b – целые числа в диапазоне от 0 до 255.

Функция возвращает целое значение, являющееся кодом цвета, который содержит красную, зеленую и синюю составляющие с интенсивностями r, g и b соответственно (0 соответствует минимальной интенсивности, 255 – максимальной).

RGB(255,255,255) – соответствует белому цвету.

RGB(0,0,0) – соответствует черному цвету.

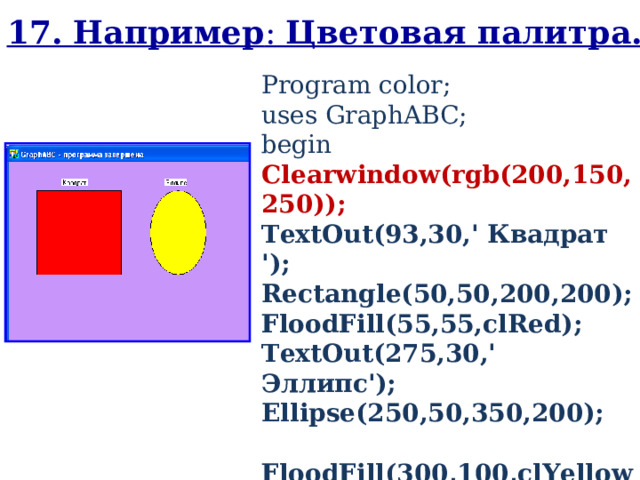

17. Например : Цветовая палитра.

Program color ;

uses GraphABC;

begin

Clearwindow(rgb(200,150,250));

TextOut(93,30,' Квадрат ');

Rectangle(50,50,200,200);

FloodFill(55,55,clRed);

TextOut(275,30,' Эллипс');

Ellipse(250,50,350,200); FloodFill( 300 , 100 ,clYellow);

end.

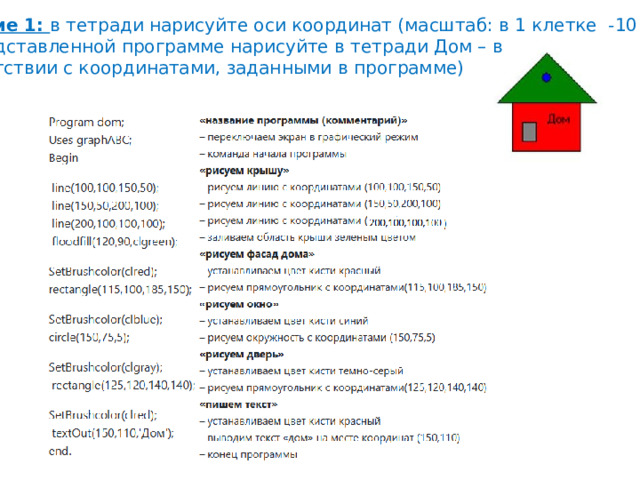

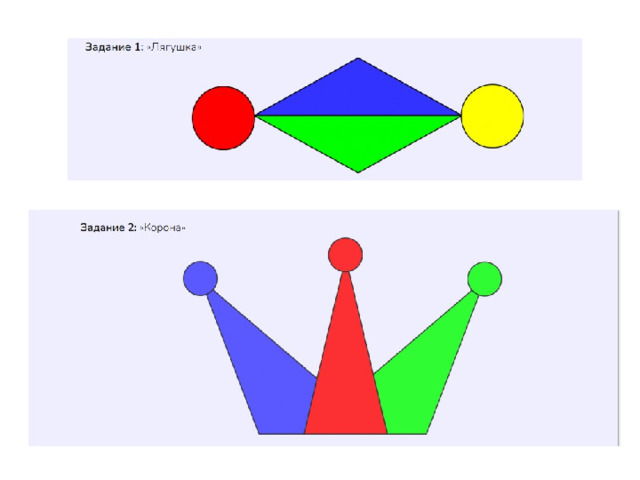

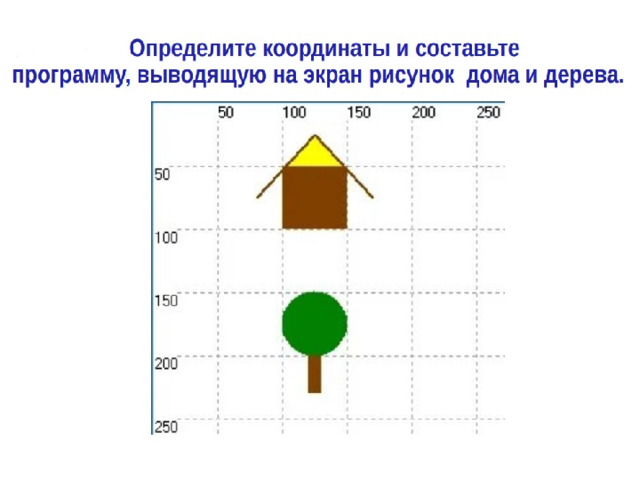

Задание 1: в тетради нарисуйте оси координат (масштаб: в 1 клетке -10 точек.)

По представленной программе нарисуйте в тетради Дом – в

соответствии с координатами, заданными в программе)

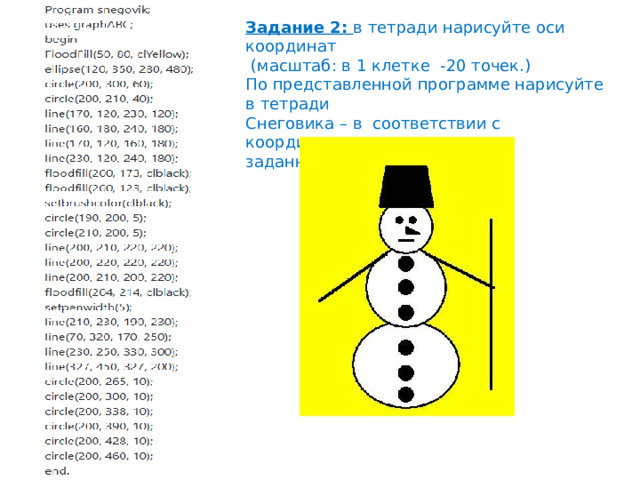

Задание 2: в тетради нарисуйте оси координат

(масштаб: в 1 клетке -20 точек.)

По представленной программе нарисуйте в тетради

Снеговика – в соответствии с координатами,

заданными в программе)

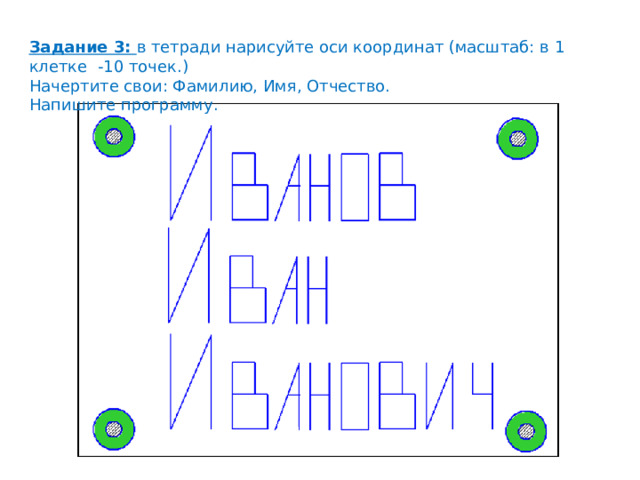

Задание 3: в тетради нарисуйте оси координат (масштаб: в 1 клетке -10 точек.)

Начертите свои: Фамилию, Имя, Отчество.

Напишите программу.

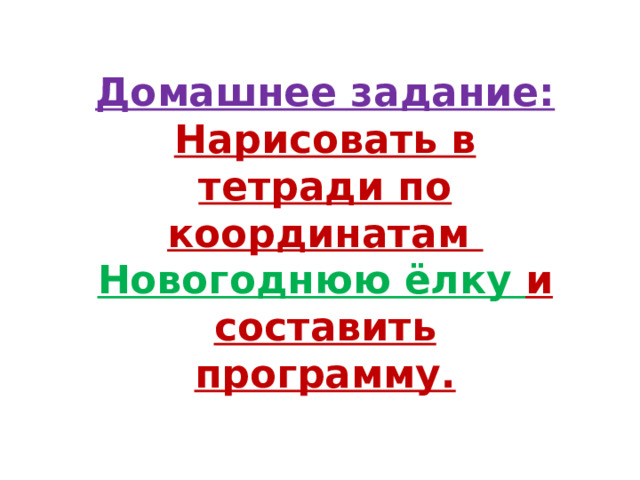

Домашнее задание:

Нарисовать в тетради по координатам

Новогоднюю ёлку и составить программу.
