Рычаг. Решение задач

Презентация по теме «Рычаг. Решение задач» содержит качественные задачи по теме «Рычаг» из задачников авторов: Лукашик В. И., Марон А. Е., Перышкин А.В.

Презентация может быть использована на уроке обобщения и систематизации знаний по теме.

Рассказывая о рычаге, девочка нарисовала схему рычага в равновесии. Укажите, какая допущена ошибка в рисунке.

Зачем у подъемного крана делают противовес?

На рисунке у каждого рычага найдите точку опоры (ось вращения) и плечи. Определите направление сил, действующих на эти рычаги.

Рычаг длиной 60 см находится в равновесии. Какая сила приложена в точке В?

Рычаг. Равновесие сил на рычаге.

Момент силы. Рычаги в технике, быту и природе

Рассказывая о рычаге, девочка нарисовала схему рычага в равновесии. Укажите, какая допущена ошибка в рисунке.

Зачем у подъемного крана делают противовес?

На рисунке у каждого рычага найдите точку опоры (ось вращения) и плечи. Определите направление сил, действующих на эти рычаги.

На рисунке у каждого рычага найдите точку опоры (ось вращения) и плечи. Определите направление сил, действующих на эти рычаги.

На рисунке у каждого рычага найдите точку опоры (ось вращения) и плечи. Определите направление сил, действующих на эти рычаги.

На рисунке у каждого рычага найдите точку опоры (ось вращения) и плечи. Определите направление сил, действующих на эти рычаги.

На рисунке у каждого рычага найдите точку опоры (ось вращения) и плечи. Определите направление сил, действующих на эти рычаги.

На рисунке у каждого рычага найдите точку опоры (ось вращения) и плечи. Определите направление сил, действующих на эти рычаги.

На рисунке у каждого рычага найдите точку опоры (ось вращения) и плечи. Определите направление сил, действующих на эти рычаги.

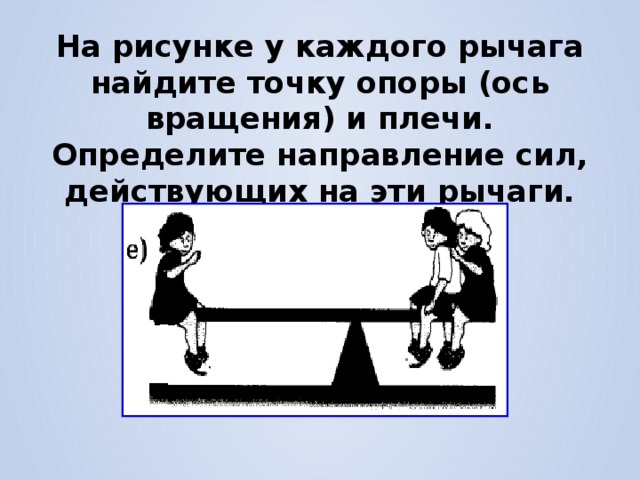

На рисунке у каждого рычага найдите точку опоры (ось вращения) и плечи. Определите направление сил, действующих на эти рычаги.

Какую силу необходимо приложить к рычагу в точке А , чтобы уравновесить груз?

3 Н

5 кг

Рычаг находится в равновесии. Нарушится ли равновесие рычага, если грузы поместить в воду? Ответ объясните.

3 Н

1 Н

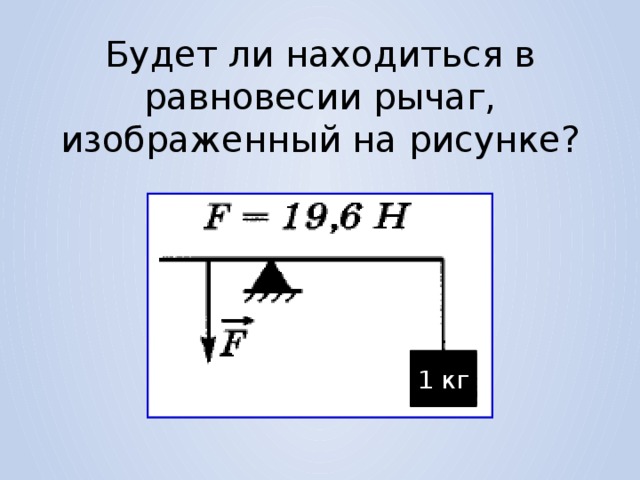

Будет ли находиться в равновесии рычаг, изображенный на рисунке?

1 кг

Какая сила должна быть приложена к левому концу рычага в точке А , чтобы рычаг находился в равновесии? (Весом рычага пренебречь.)

10 кг

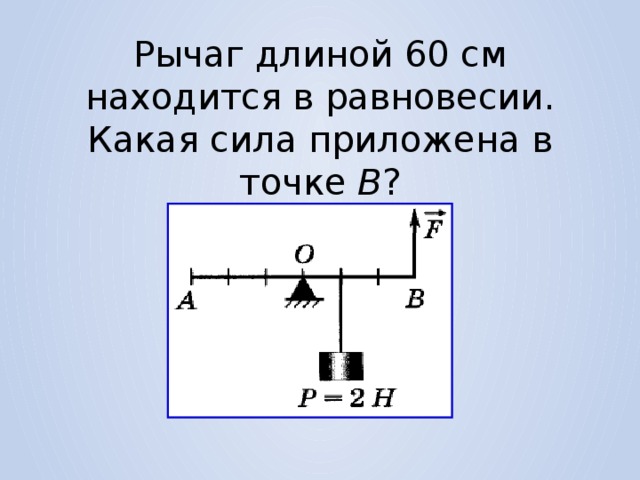

Рычаг длиной 60 см находится в равновесии. Какая сила приложена в точке В ?

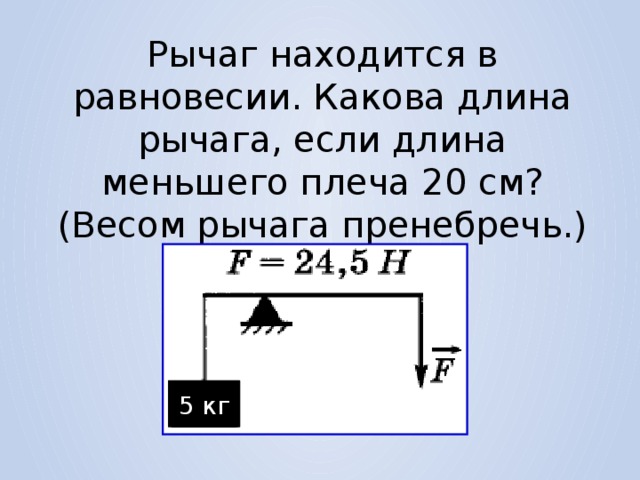

Рычаг находится в равновесии. Какова длина рычага, если длина меньшего плеча 20 см? (Весом рычага пренебречь.)

5 кг

При каком положении палка, на которой несут узел, меньше давит на плечо?

Как соотносятся длины плеч рычага, на концах которого уравновешены шары массой

6 кг и 2 кг?

Для каждого положения тела на рисунке покажите плечо силы

С какой силой натянута мышца (бицепс) при подъеме ядра весом 80 Н, если расстояние от центра ядра до локтя равно 32 см, а от локтя до места закрепления мышцы 4 см?

Какую силу F 1 надо приложить к рычагу дорожному рабочему, чтобы вытащить из рельса крепление (болт)? Сила сопротивления болта F 2 = 600 Н, АО 1 1 В в 20 раз.

Для разрезания заклёпки клещами требуется сила F = 30 Н. Чему равна сила, действующая на заклёпку, если а = 3 см, b = 20 см?

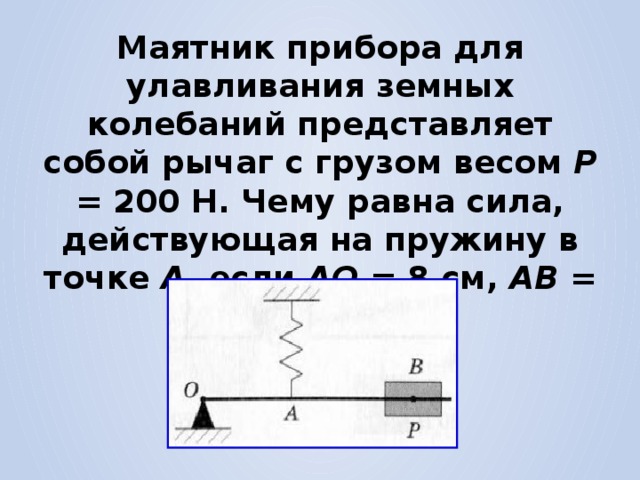

Маятник прибора для улавливания земных колебаний представляет собой рычаг с грузом весом Р = 200 Н. Чему равна сила, действующая на пружину в точке А , если АО = 8 см, АВ = 12 см?

Чему равны силы F 1 и F 2 , если рычаг находится в равновесии?
