Рубка металла при выполнении слесарных работ

РУБКА МЕТАЛЛА .

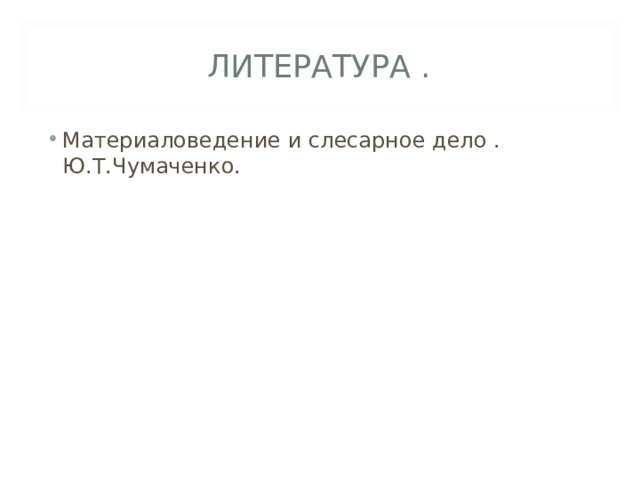

ЛИТЕРАТУРА .

• Материаловедение и слесарное дело . Ю.Т.Чумаченко.

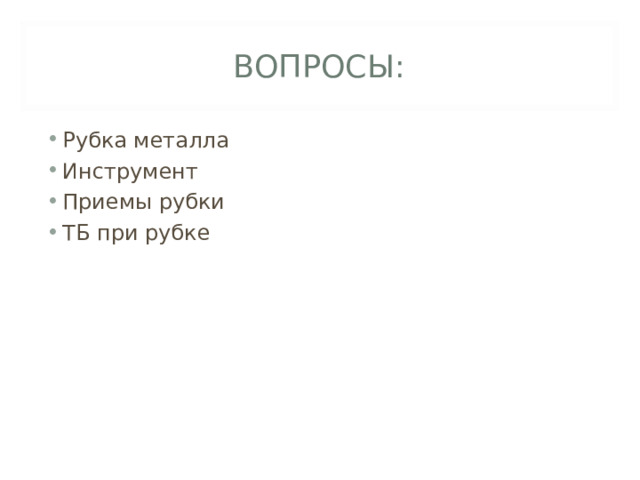

ВОПРОСЫ:

• Рубка металла
• Инструмент

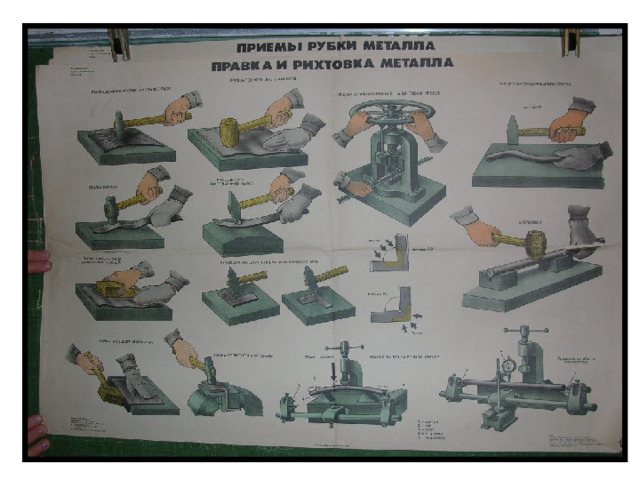

• Приемы рубки
• ТБ при рубке

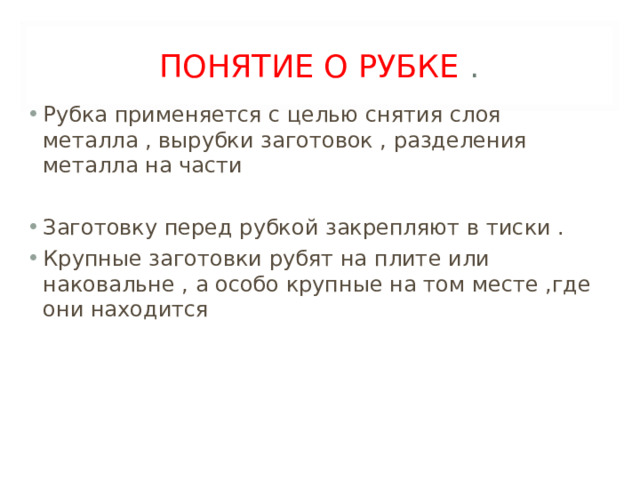

ПОНЯТИЕ О РУБКЕ .

• Рубка применяется с целью снятия слоя металла , вырубки заготовок , разделения металла на части
• Заготовку перед рубкой закрепляют в тиски .
• Крупные заготовки рубят на плите или наковальне , а особо крупные на том месте ,где они находится

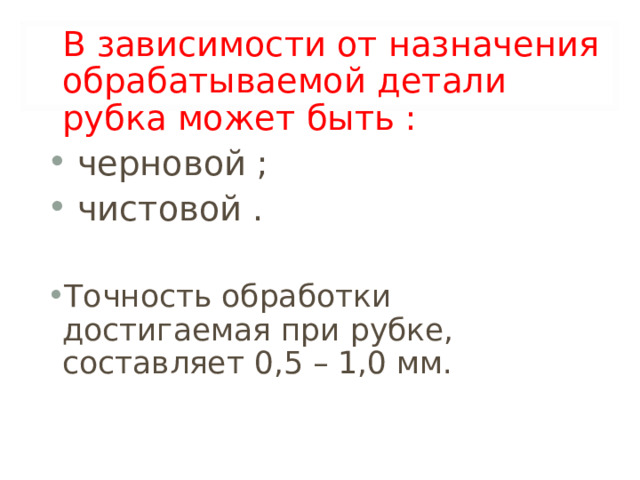

В зависимости от назначения обрабатываемой детали рубка может быть :

• черновой ;
• чистовой .

• Точность обработки достигаемая при рубке, составляет 0,5 – 1,0 мм.

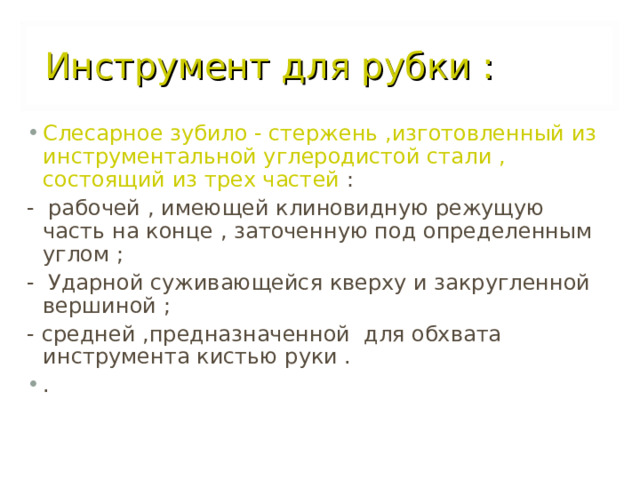

Инструмент для рубки :

• Слесарное зубило - стержень ,изготовленный из инструментальной углеродистой стали , состоящий из трех частей :

- рабочей , имеющей клиновидную режущую часть на конце , заточенную под определенным углом ;

- Ударной суживающейся кверху и закругленной вершиной ;

- средней ,предназначенной для обхвата инструмента кистью руки .

• .

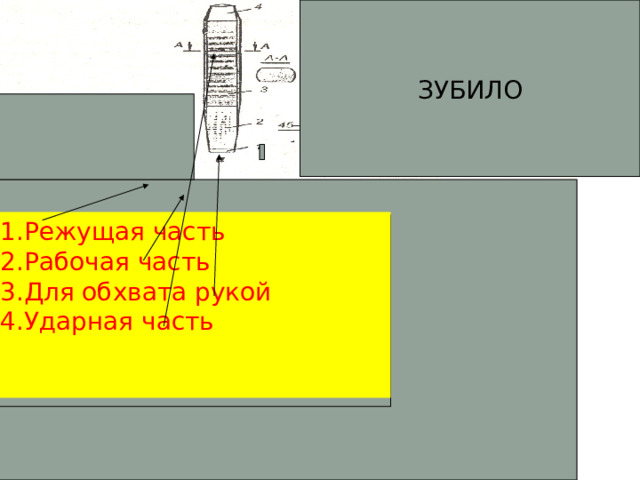

ЗУБИЛО

• Режущая часть
• Рабочая часть
• Для обхвата рукой
• Ударная часть

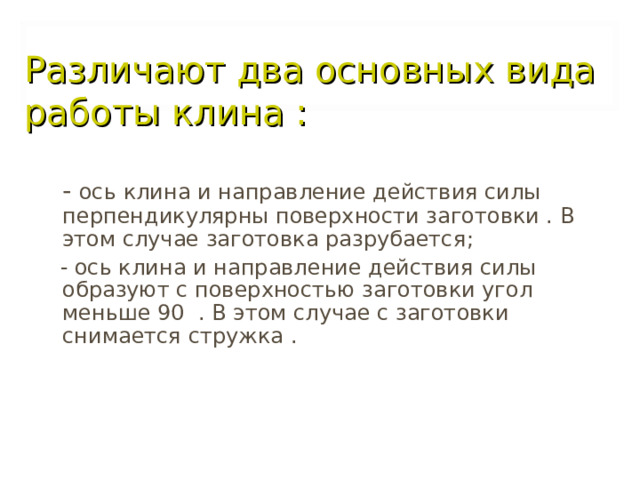

Различают два основных вида работы клина :

- ось клина и направление действия силы перпендикулярны поверхности заготовки . В этом случае заготовка разрубается ;

- ось клина и направление действия силы образуют с поверхностью заготовки угол меньше 90 . В этом случае с заготовки снимается стружка .

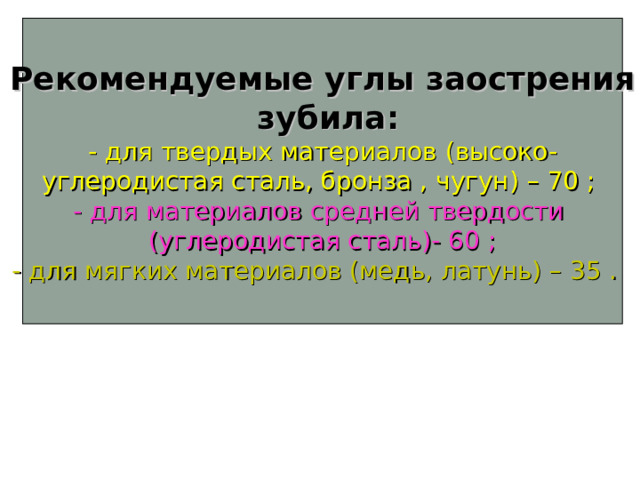

Рекомендуемые углы заострения

зубила :

- для твердых материалов ( высоко-

углеродистая сталь, бронза , чугун ) – 70 ;

- для материалов средней твердости

(углеродистая сталь)- 60 ;

- для мягких материалов (медь, латунь) – 35 .

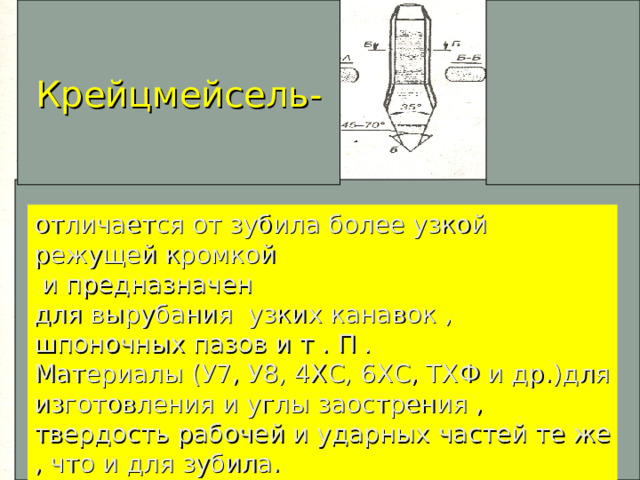

Крейцмейсель-

отличается от зубила более узкой режущей кромкой

и предназначен

для вырубания узких канавок , шпоночных пазов и т . П .

Материалы (У7, У8, 4ХС, 6ХС, ТХФ и др.)для изготовления и углы заострения , твердость рабочей и ударных частей те же , что и для зубила.

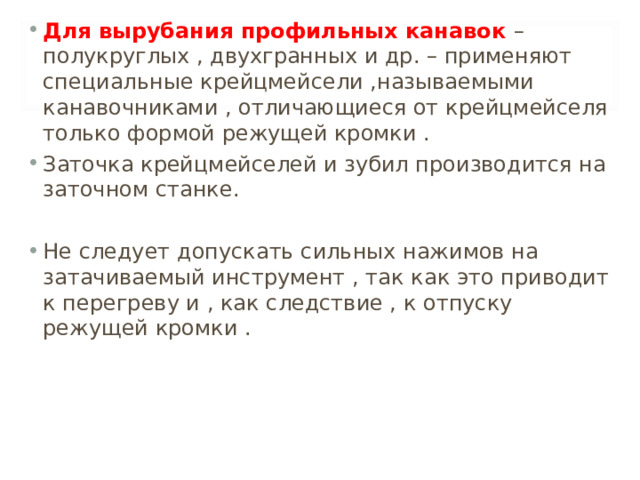

• Для вырубания профильных канавок – полукруглых , двухгранных и др. – применяют специальные крейцмейсели ,называемыми канавочниками , отличающиеся от крейцмейселя только формой режущей кромки .

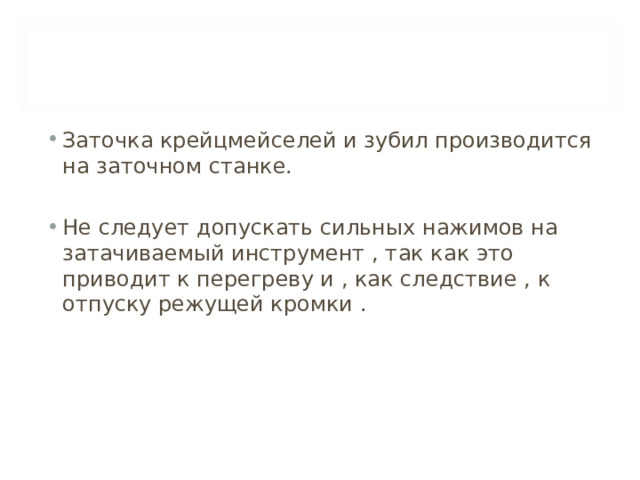

• Заточка крейцмейселей и зубил производится на заточном станке.
• Не следует допускать сильных нажимов на затачиваемый инструмент , так как это приводит к перегреву и , как следствие , к отпуску режущей кромки .

• Заточка крейцмейселей и зубил производится на заточном станке.

• Не следует допускать сильных нажимов на затачиваемый инструмент , так как это приводит к перегреву и , как следствие , к отпуску режущей кромки .

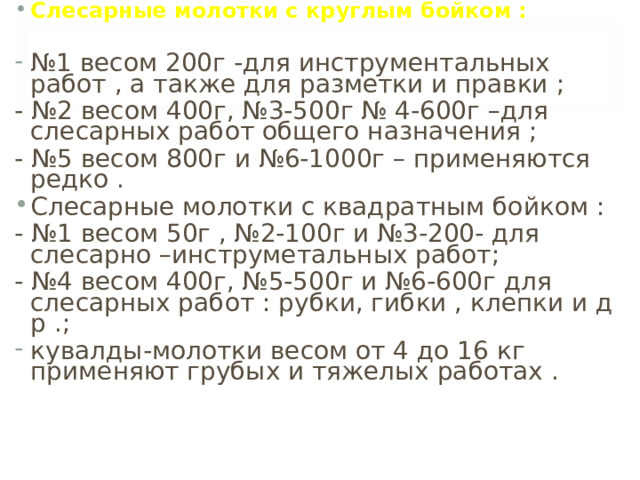

• Слесарные молотки с круглым бойком :

• № 1 весом 200г -для инструментальных работ , а также для разметки и правки ;

- №2 весом 400г, №3-500г № 4-600г –для слесарных работ общего назначения ;

- №5 весом 800г и №6-1000г – применяются редко .

• Слесарные молотки с квадратным бойком :

- №1 весом 50г , №2-100г и №3-200- для слесарно –инструметальных работ;

- №4 весом 400г, №5-500г и №6-600г для слесарных работ : рубки, гибки , клепки и д р . ;

• кувалды-молотки весом от 4 до 16 кг применяют грубых и тяжелых работах .

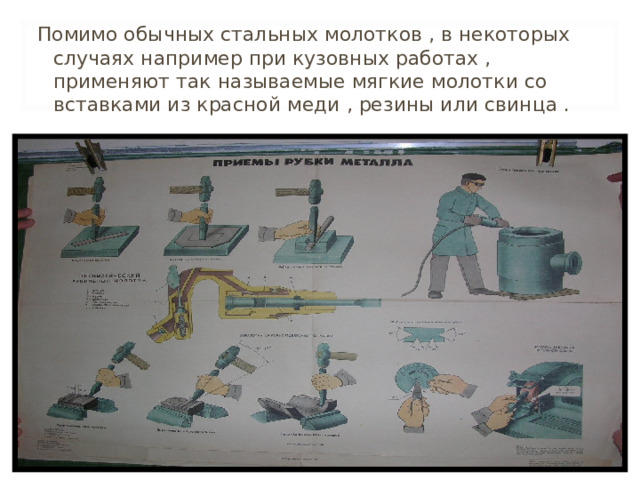

Помимо обычных стальных молотков , в некоторых случаях например при кузовных работах , применяют так называемые мягкие молотки со вставками из красной меди , резины или свинца .

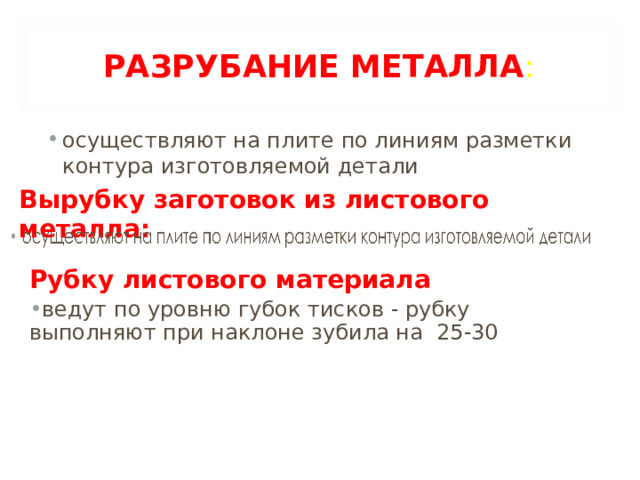

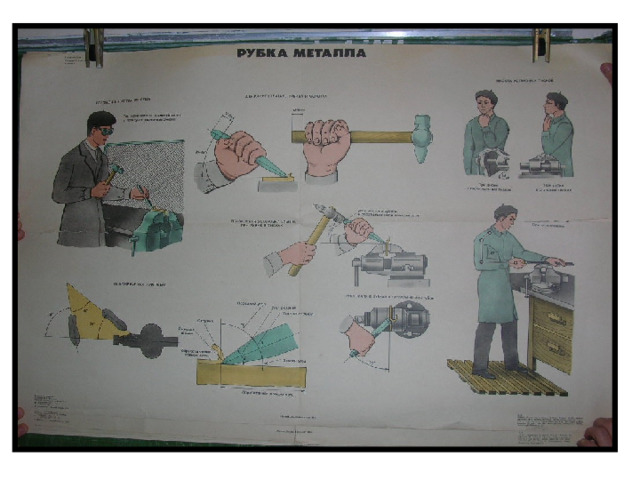

РАЗРУБАНИЕ МЕТАЛЛА :

• осуществляют на плите по линиям разметки контура изготовляемой детали

Вырубку заготовок из листового металла:

Рубку листового материала

• ведут по уровню губок тисков - рубку выполняют при наклоне зубила на 25-30

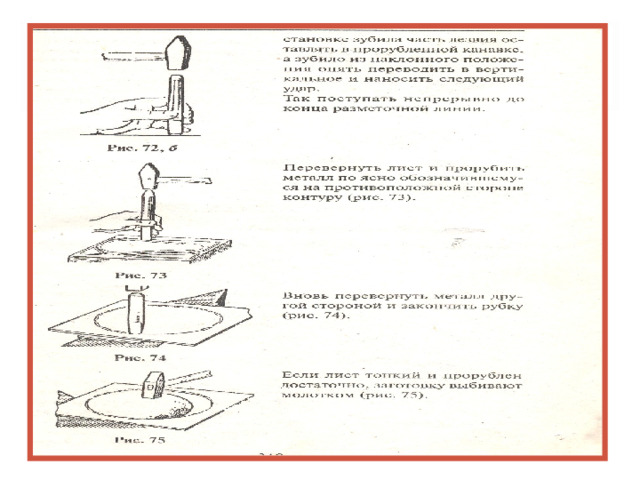

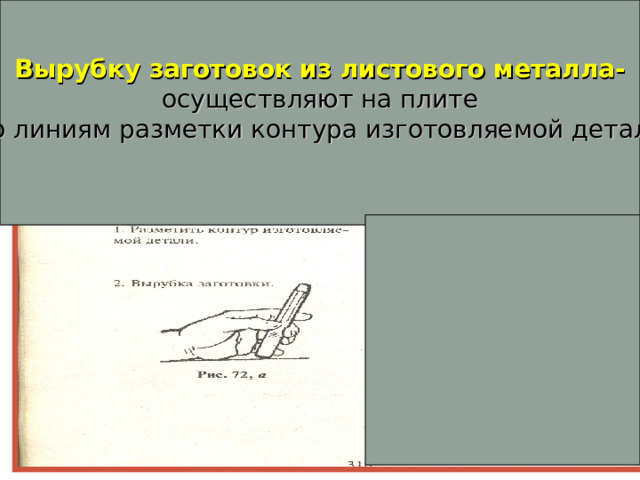

Вырубку заготовок из листового металла-

осуществляют на плите

по линиям разметки контура изготовляемой детали

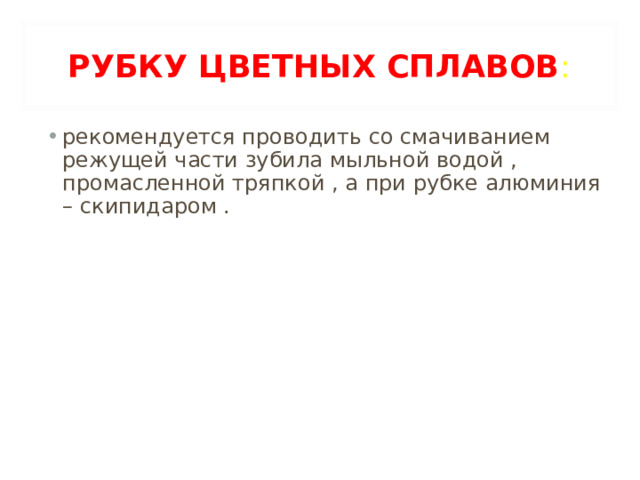

РУБКУ ЦВЕТНЫХ СПЛАВОВ :

• рекомендуется проводить со смачиванием режущей части зубила мыльной водой , промасленной тряпкой , а при рубке алюминия – скипидаром .

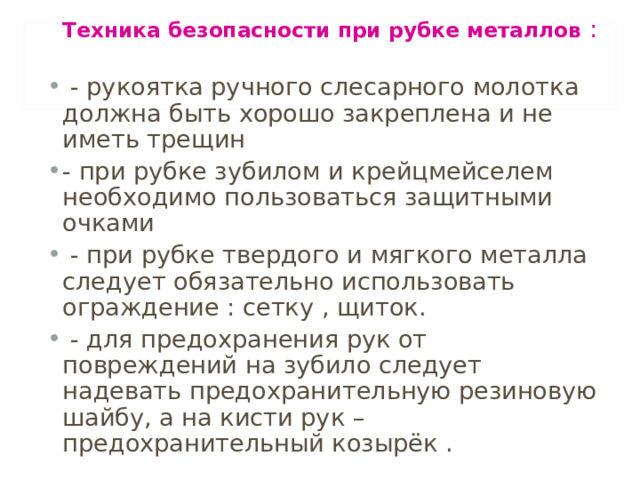

Техника безопасности при рубке металлов :

• - рукоятка ручного слесарного молотка должна быть хорошо закреплена и не иметь трещин
• - при рубке зубилом и крейцмейселем необходимо пользоваться защитными очками
• - при рубке твердого и мягкого металла следует обязательно использовать ограждение : сетку , щиток.
• - для предохранения рук от повреждений на зубило следует надевать предохранительную резиновую шайбу, а на кисти рук – предохранительный козырёк .

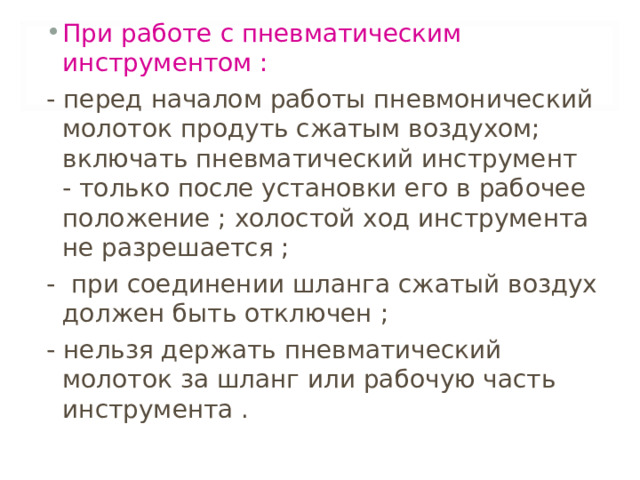

• При работе с пневматическим инструментом :

- перед началом работы пневмонический молоток продуть сжатым воздухом; включать пневматический инструмент - только после установки его в рабочее положение ; холостой ход инструмента не разрешается ;

- при соединении шланга сжатый воздух должен быть отключен ;

- нельзя держать пневматический молоток за шланг или рабочую часть инструмента .

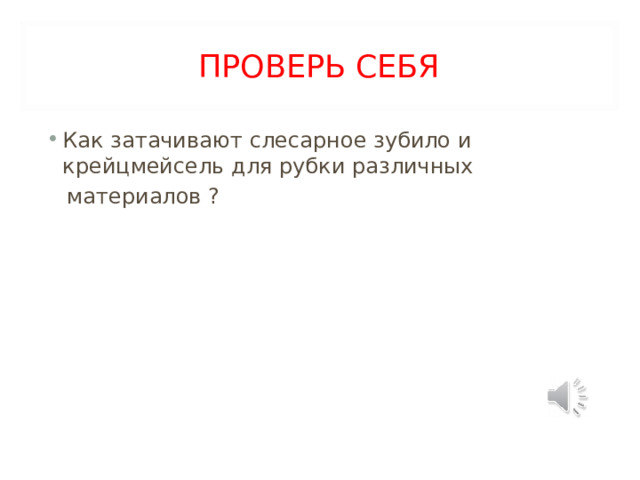

ПРОВЕРЬ СЕБЯ

• Как затачивают слесарное зубило и крейцмейсель для рубки различных

материалов ?

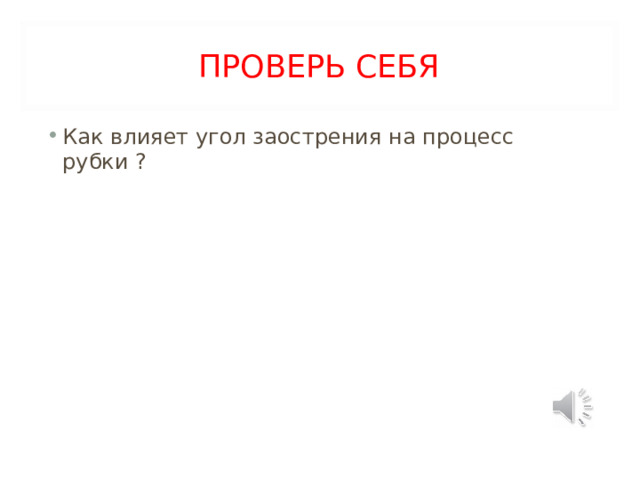

ПРОВЕРЬ СЕБЯ

• Как влияет угол заострения на процесс рубки ?

ПРОВЕРЬ СЕБЯ

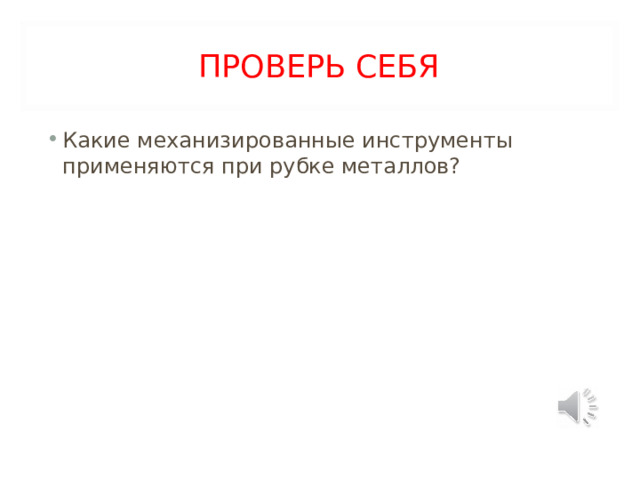

• Какие механизированные инструменты применяются при рубке металлов?

ПРОВЕРЬ СЕБЯ

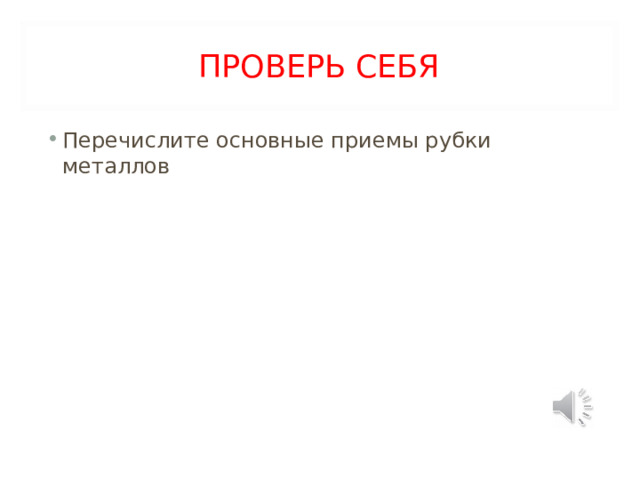

• Перечислите основные приемы рубки металлов
