Работа с химическим оборудованием

Работа с химическим оборудованием.

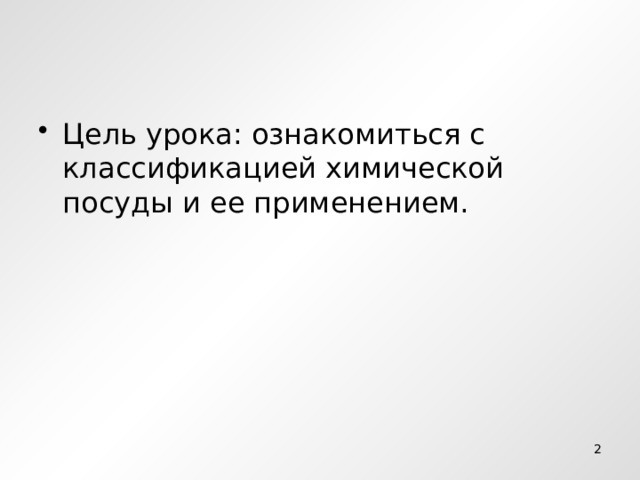

• Цель урока: ознакомиться с классификацией химической посуды и ее применением.

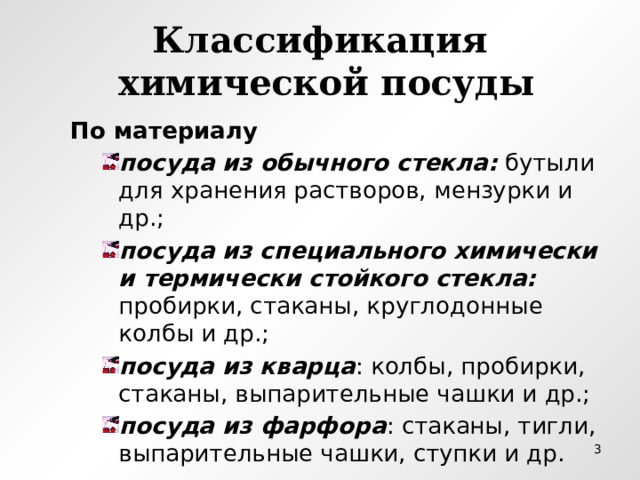

Классификация химической посуды

По материалу

• посуда из обычного стекла: бутыли для хранения растворов, мензурки и др.; посуда из специального химически и термически стойкого стекла: пробирки, стаканы, круглодонные колбы и др.; посуда из кварца : колбы, пробирки, стаканы, выпарительные чашки и др.; посуда из фарфора : стаканы, тигли, выпарительные чашки, ступки и др.
• посуда из обычного стекла: бутыли для хранения растворов, мензурки и др.; посуда из специального химически и термически стойкого стекла: пробирки, стаканы, круглодонные колбы и др.; посуда из кварца : колбы, пробирки, стаканы, выпарительные чашки и др.; посуда из фарфора : стаканы, тигли, выпарительные чашки, ступки и др.
• посуда из обычного стекла: бутыли для хранения растворов, мензурки и др.;
• посуда из специального химически и термически стойкого стекла: пробирки, стаканы, круглодонные колбы и др.;
• посуда из кварца : колбы, пробирки, стаканы, выпарительные чашки и др.;
• посуда из фарфора : стаканы, тигли, выпарительные чашки, ступки и др.

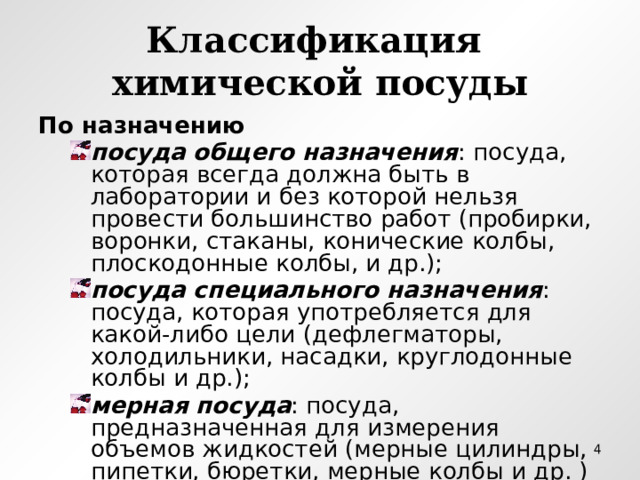

Классификация химической посуды

По назначению

• посуда общего назначения : посуда, которая всегда должна быть в лаборатории и без которой нельзя провести большинство работ (пробирки, воронки, стаканы, конические колбы, плоскодонные колбы, и др.); посуда специального назначения : посуда, которая употребляется для какой-либо цели (дефлегматоры, холодильники, насадки, круглодонные колбы и др.); мерная посуда : посуда, предназначенная для измерения объемов жидкостей (мерные цилиндры, пипетки, бюретки, мерные колбы и др. )
• посуда общего назначения : посуда, которая всегда должна быть в лаборатории и без которой нельзя провести большинство работ (пробирки, воронки, стаканы, конические колбы, плоскодонные колбы, и др.);
• посуда специального назначения : посуда, которая употребляется для какой-либо цели (дефлегматоры, холодильники, насадки, круглодонные колбы и др.);
• мерная посуда : посуда, предназначенная для измерения объемов жидкостей (мерные цилиндры, пипетки, бюретки, мерные колбы и др. )

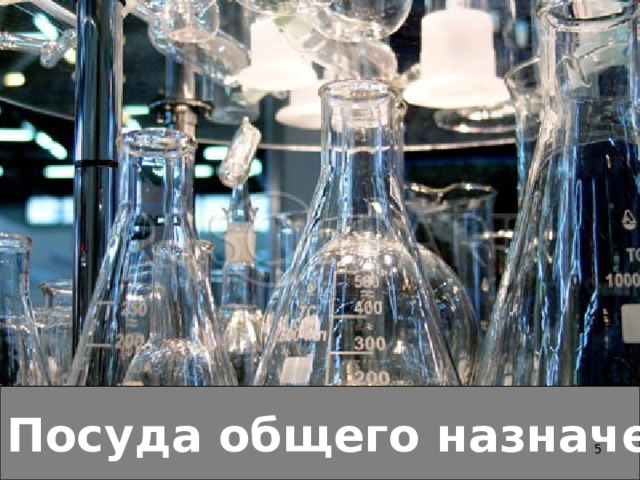

Посуда общего назначения

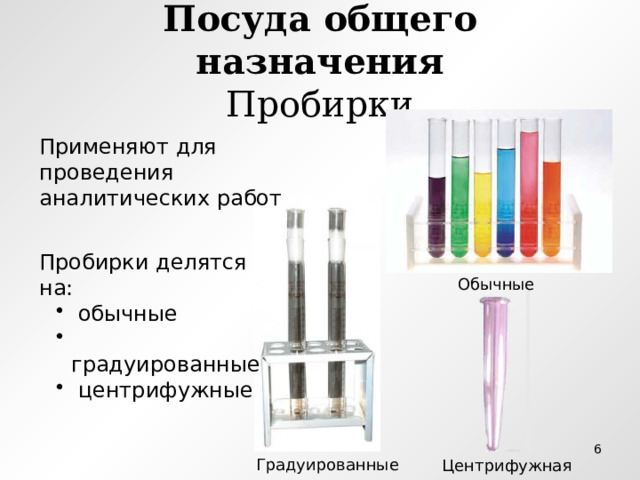

Посуда общего назначения Пробирки

Применяют для проведения аналитических работ

Пробирки делятся на:

• обычные градуированные центрифужные
• обычные
• градуированные
• центрифужные

Обычные

Градуированные

Центрифужная

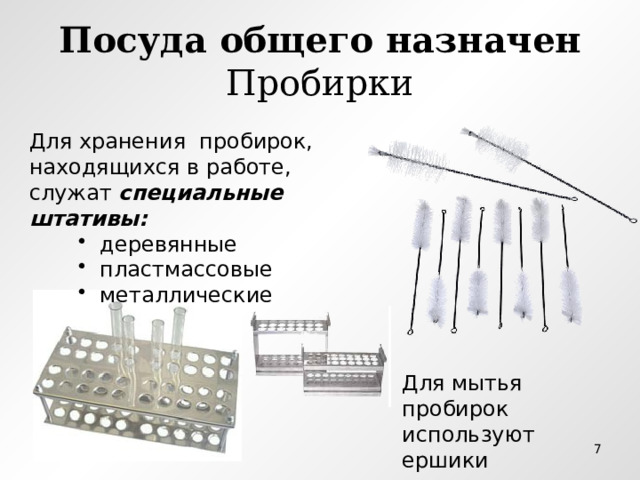

Посуда общего назначен Пробирки

Для хранения пробирок, находящихся в работе, служат специальные штативы:

• деревянные пластмассовые металлические
• деревянные пластмассовые металлические
• деревянные
• пластмассовые
• металлические

Для мытья пробирок

используют ершики

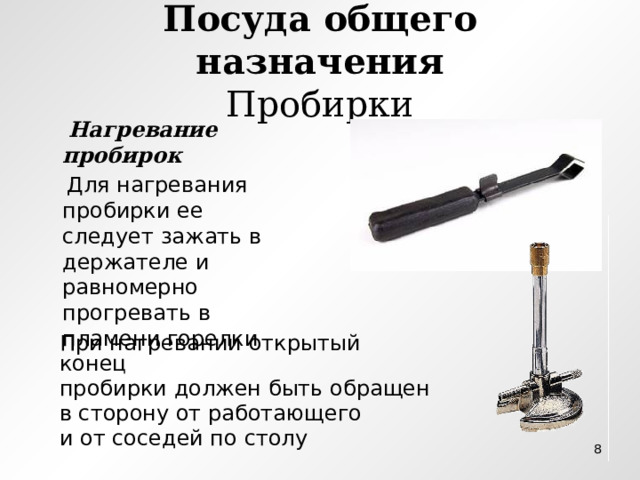

Посуда общего назначения Пробирки

Нагревание пробирок

Для нагревания пробирки ее следует зажать в держателе и равномерно прогревать в пламени горелки

При нагревании открытый конец

пробирки должен быть обращен

в сторону от работающего

и от соседей по столу

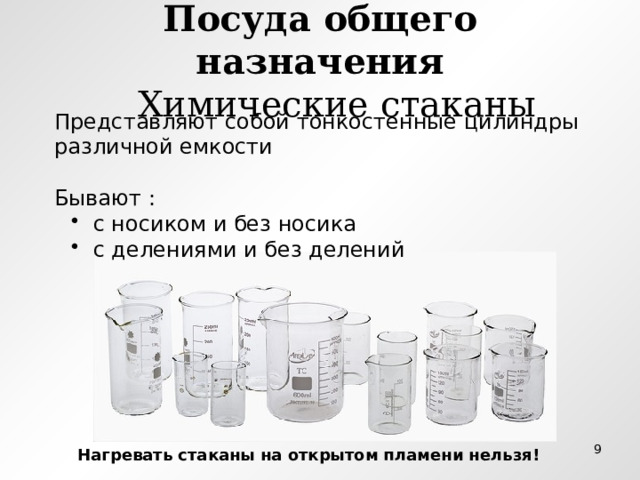

Посуда общего назначения Химические стаканы

Представляют собой тонкостенные цилиндры различной емкости

Бывают :

• с носиком и без носика с делениями и без делений
• с носиком и без носика
• с делениями и без делений

Нагревать стаканы на открытом пламени нельзя!

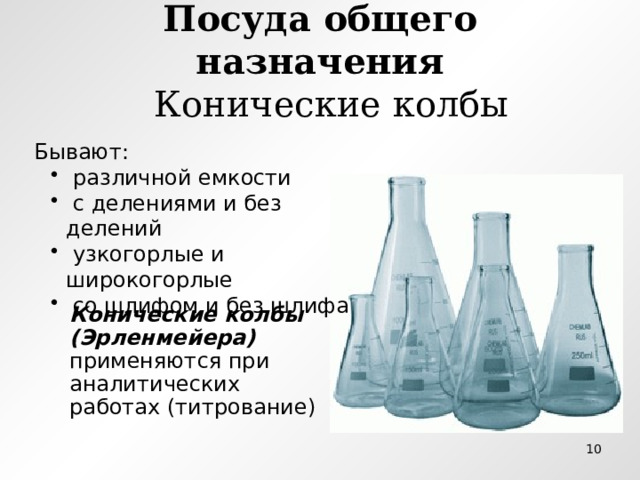

Посуда общего назначения Конические колбы

Бывают:

• различной емкости с делениями и без делений узкогорлые и широкогорлые со шлифом и без шлифа
• различной емкости
• с делениями и без делений
• узкогорлые и широкогорлые
• со шлифом и без шлифа

Конические колбы (Эрленмейера) применяются при аналитических работах (титрование)

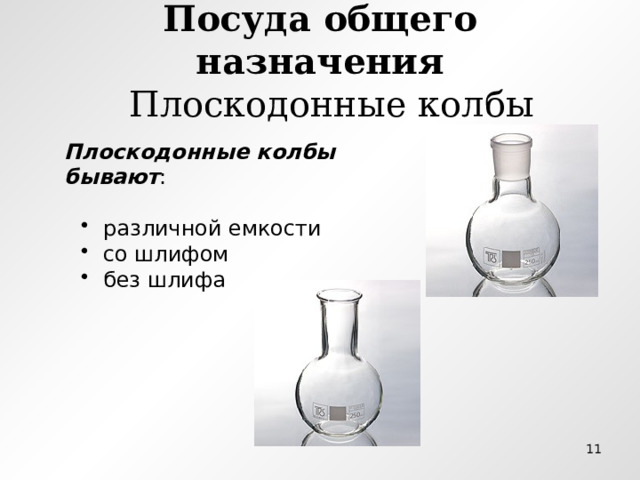

Посуда общего назначения Плоскодонные колбы

Плоскодонные колбы бывают :

• различной емкости со шлифом без шлифа
• различной емкости
• со шлифом
• без шлифа

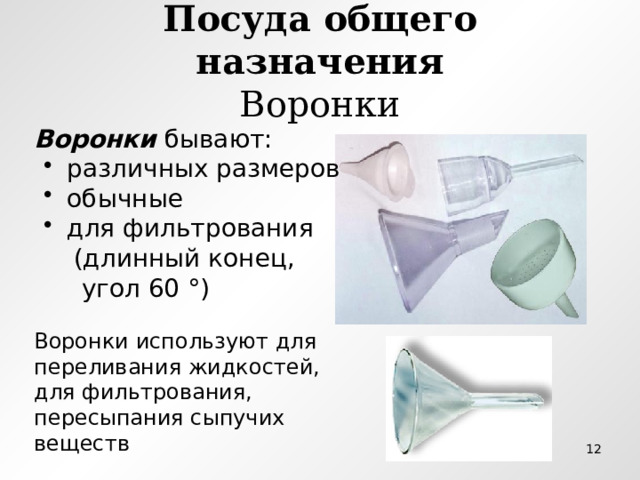

Посуда общего назначения Воронки

Воронки бывают:

• различных размеров обычные для фильтрования
• различных размеров обычные для фильтрования
• различных размеров
• обычные
• для фильтрования

(длинный конец,

угол 60 °)

Воронки используют для переливания жидкостей, для фильтрования, пересыпания сыпучих веществ

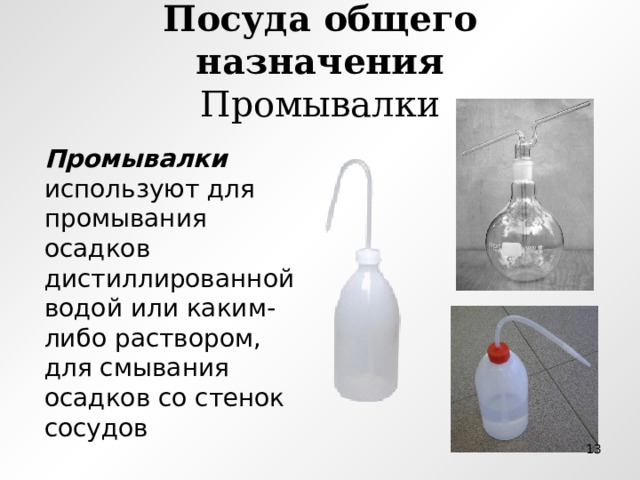

Посуда общего назначения Промывалки

Промывалки используют для промывания осадков дистиллированной водой или каким-либо раствором, для смывания осадков со стенок сосудов

П осуда специального назначения

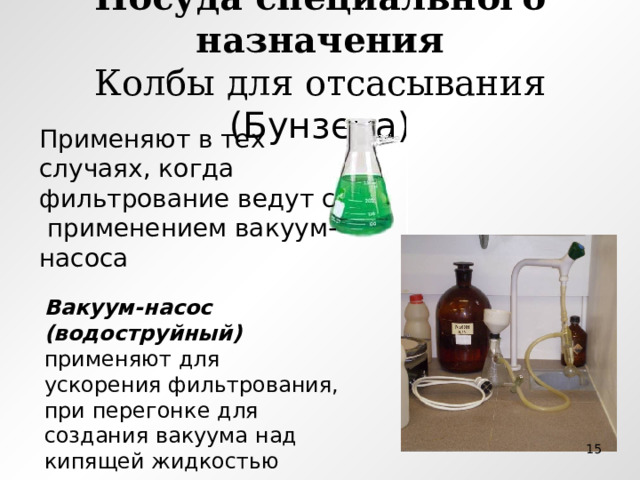

Посуда специального назначения Колбы для отсасывания (Бунзена)

Применяют в тех случаях, когда фильтрование ведут с применением вакуум- насоса

Вакуум-насос (водоструйный) применяют для ускорения фильтрования, при перегонке для создания вакуума над кипящей жидкостью

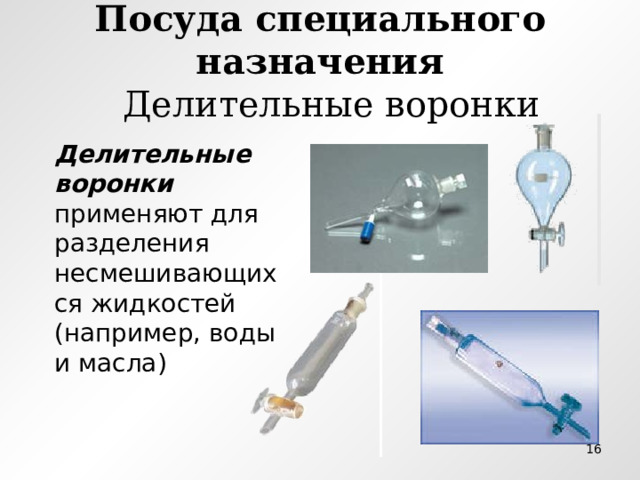

Посуда специального назначения Делительные воронки

Делительные воронки применяют для разделения несмешивающихся жидкостей (например, воды и масла)

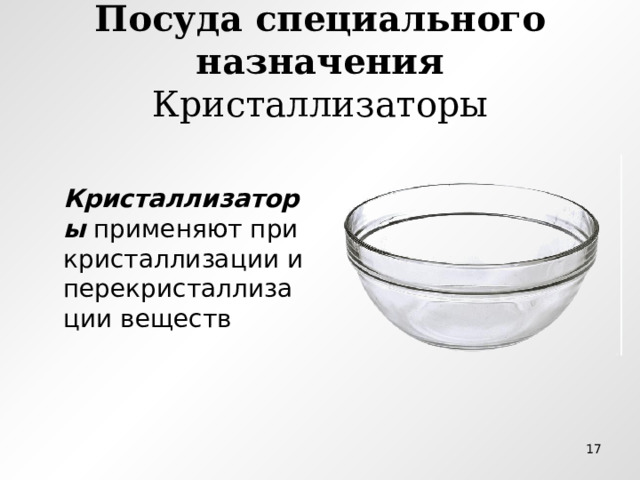

Посуда специального назначения Кристаллизаторы

Кристаллизаторы применяют при кристаллизации и перекристаллизации веществ

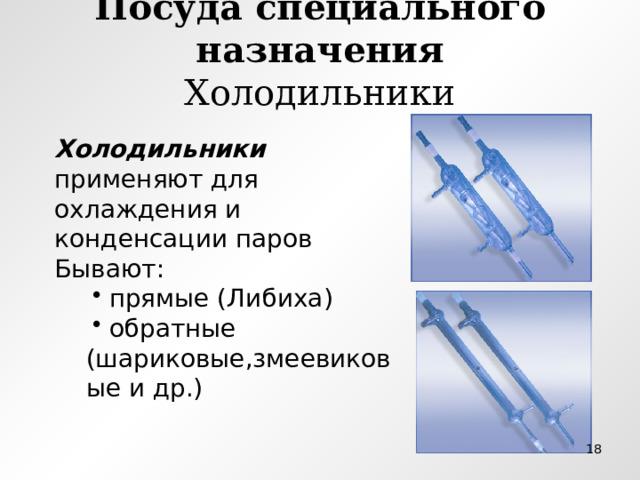

Посуда специального назначения Холодильники

Холодильники

применяют для охлаждения и конденсации паров

Бывают:

• прямые (Либиха) обратные (шариковые,змеевиковые и др.)
• прямые (Либиха) обратные (шариковые,змеевиковые и др.)
• прямые (Либиха)
• обратные (шариковые,змеевиковые и др.)

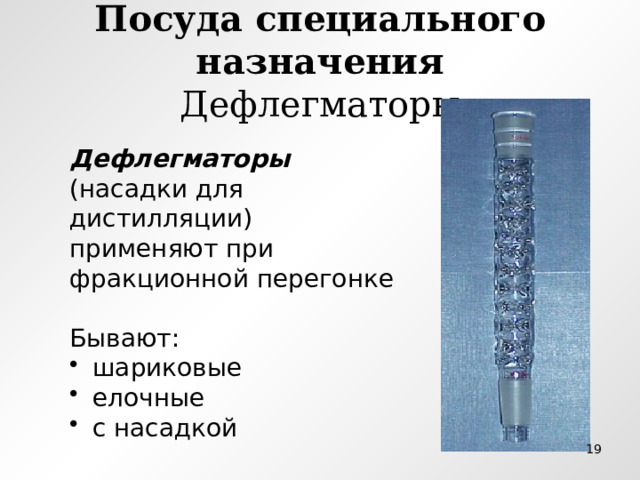

Посуда специального назначения Дефлегматоры

Дефлегматоры

(насадки для дистилляции) применяют при фракционной перегонке

Бывают:

• шариковые
• елочные
• с насадкой

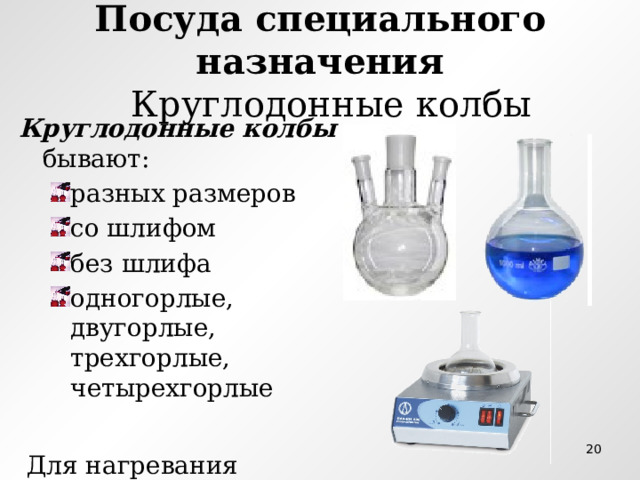

Посуда специального назначения Круглодонные колбы

Круглодонные колбы бывают:

• разных размеров со шлифом без шлифа одногорлые, двугорлые, трехгорлые, четырехгорлые
• разных размеров
• со шлифом
• без шлифа
• одногорлые, двугорлые, трехгорлые, четырехгорлые

Для нагревания используют

специальные колбонагреватели

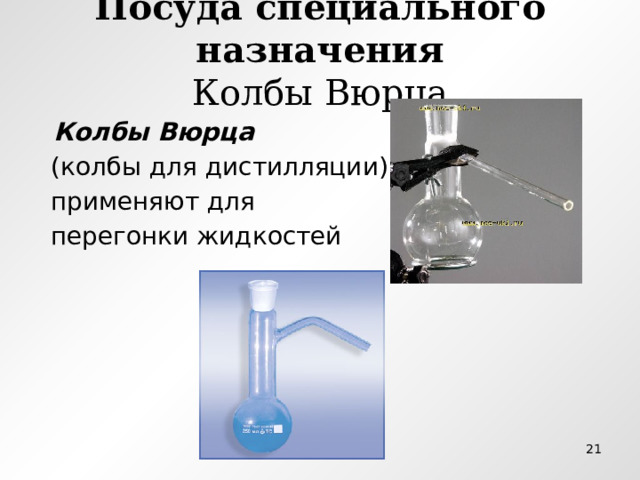

Посуда специального назначения Колбы Вюрца

Колбы Вюрца

(колбы для дистилляции)

применяют для

перегонки жидкостей

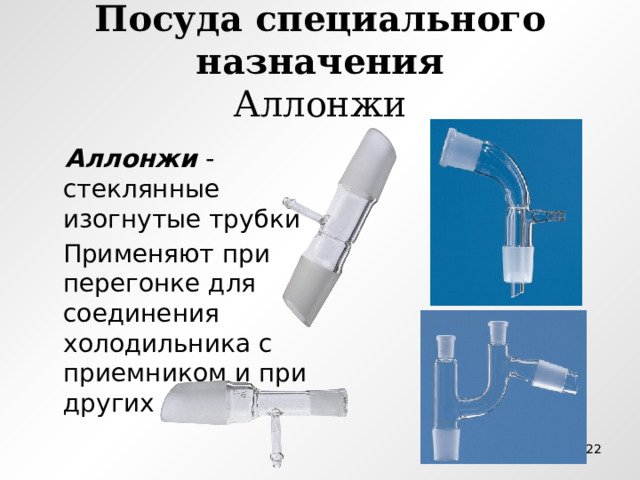

Посуда специального назначения Аллонжи

Аллонжи - стеклянные изогнутые трубки

Применяют при перегонке для соединения холодильника с приемником и при других работах

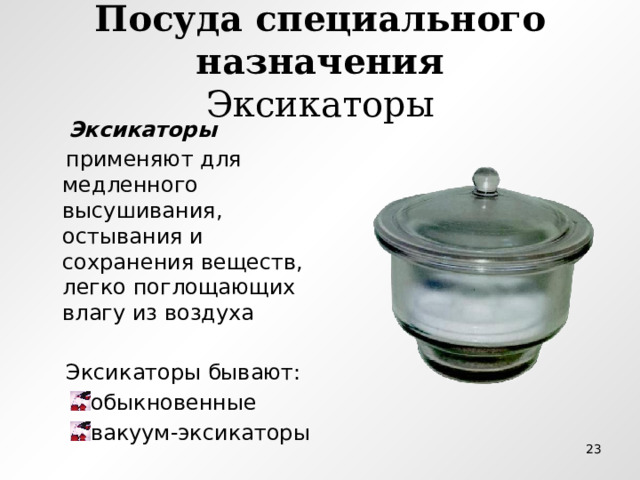

Посуда специального назначения Эксикаторы

Эксикаторы

применяют для медленного высушивания, остывания и сохранения веществ, легко поглощающих влагу из воздуха

Эксикаторы бывают:

• обыкновенные вакуум-эксикаторы
• обыкновенные
• вакуум-эксикаторы

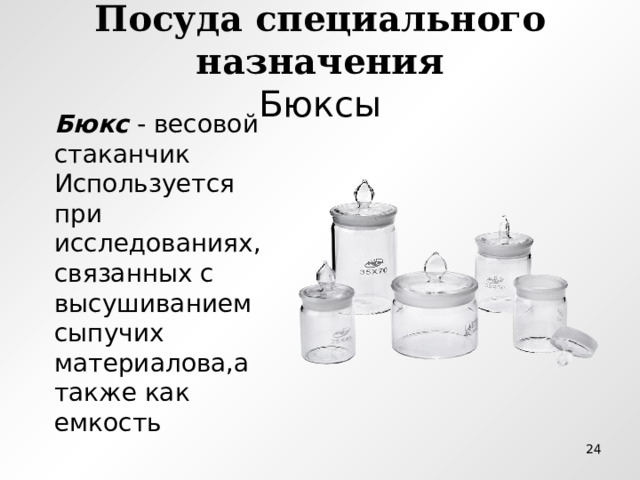

Посуда специального назначения Бюксы

Бюкс - весовой стаканчик Используется при исследованиях, связанных с высушиванием сыпучих материалова,а также как емкость

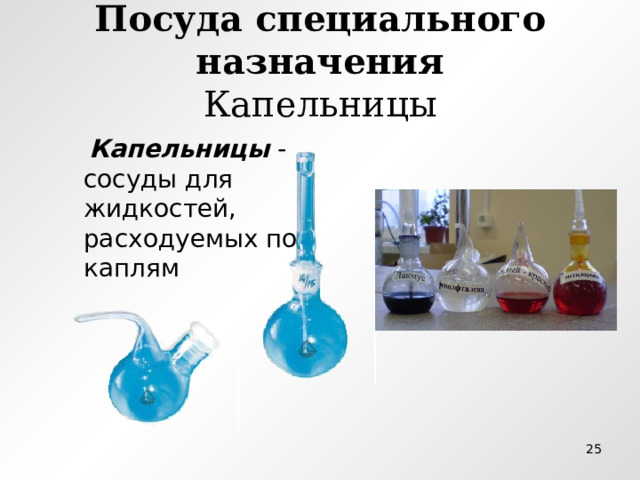

Посуда специального назначения Капельницы

Капельницы - сосуды для жидкостей, расходуемых по каплям

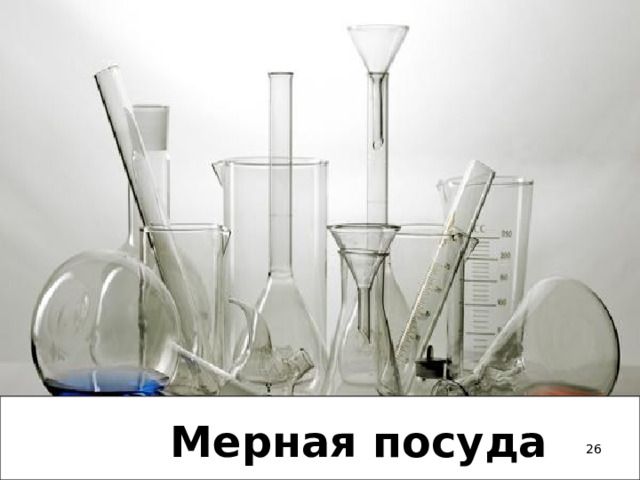

Мерная посуда

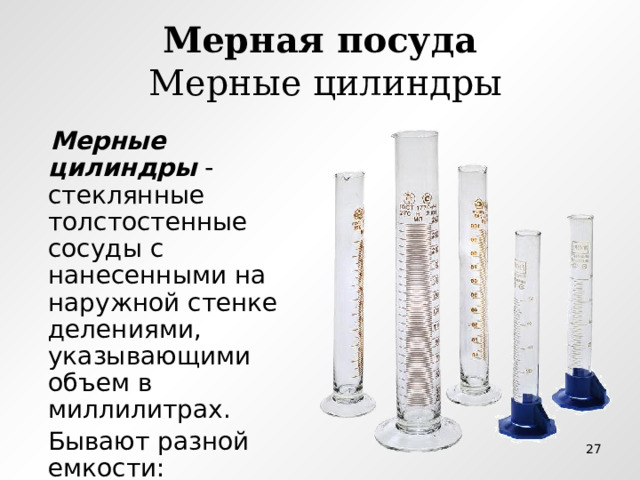

Мерная посуда Мерные цилиндры

Мерные цилиндры - стеклянные толстостенные сосуды с нанесенными на наружной стенке делениями, указывающими объем в миллилитрах.

Бывают разной емкости:

от 5-10 мл до 1 л

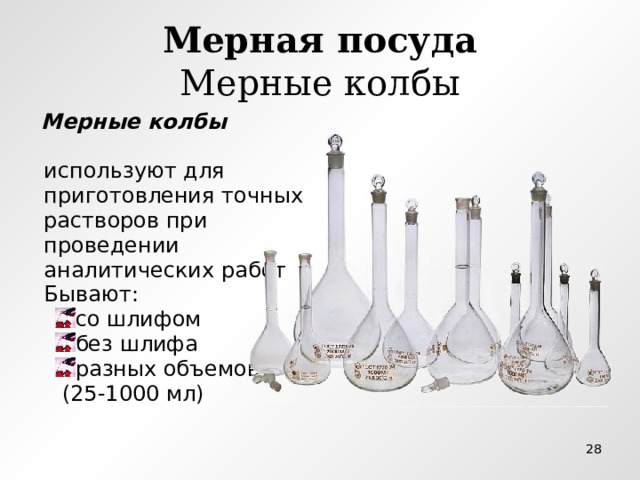

Мерная посуда Мерные колбы

Мерные колбы

используют для

приготовления точных

растворов при

проведении

аналитических работ

Бывают:

• со шлифом без шлифа разных объемов
• со шлифом
• без шлифа
• разных объемов

(25-1000 мл)

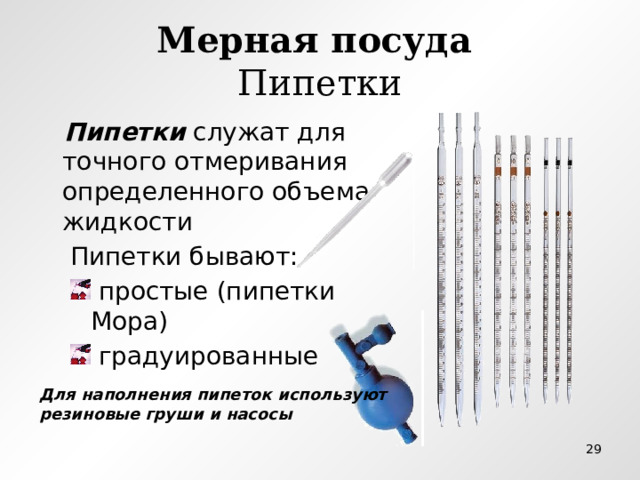

Мерная посуда Пипетки

Пипетки служат для точного отмеривания определенного объема жидкости

Пипетки бывают:

• простые (пипетки Мора) градуированные
• простые (пипетки Мора)
• градуированные

Для наполнения пипеток используют резиновые груши и насосы

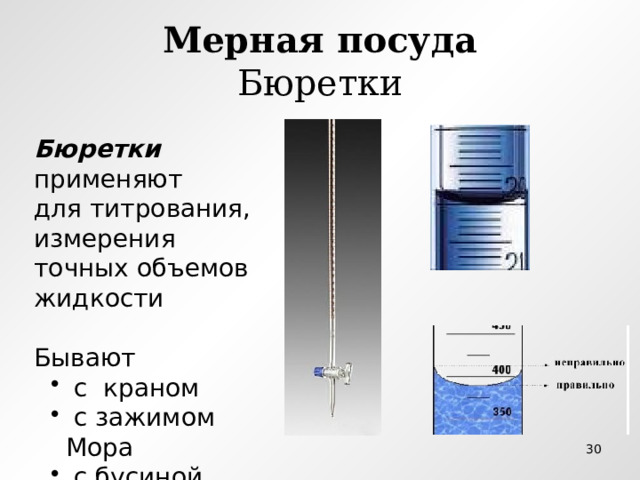

Мерная посуда Бюретки

Бюретки применяют

для титрования, измерения точных объемов жидкости

Бывают

• с краном с зажимом Мора с бусиной
• с краном
• с зажимом Мора
• с бусиной

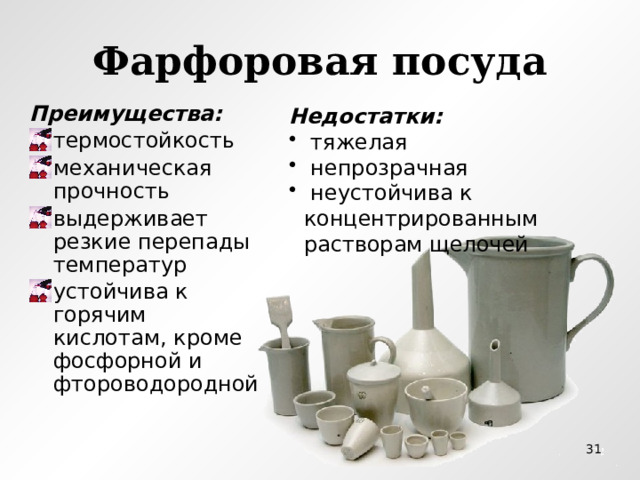

Фарфоровая посуда

Недостатки:

Преимущества:

• тяжелая
• непрозрачная
• неустойчива к концентрированным растворам щелочей

• термостойкость
• механическая прочность
• выдерживает резкие перепады температур
• устойчива к горячим кислотам, кроме фосфорной и фтороводородной

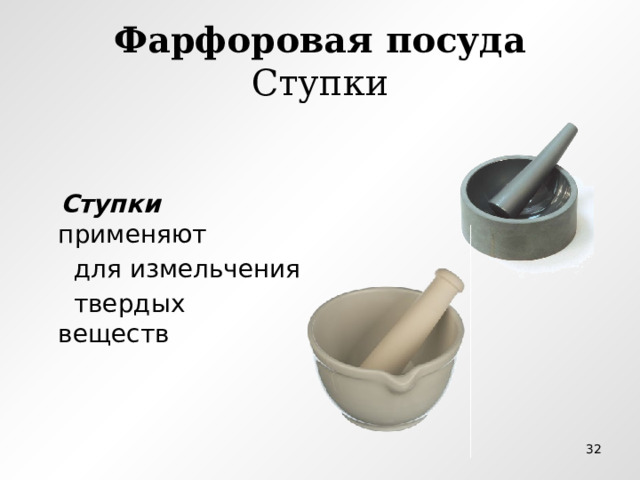

Фарфоровая посуда Ступки

Ступки применяют

для измельчения

твердых веществ

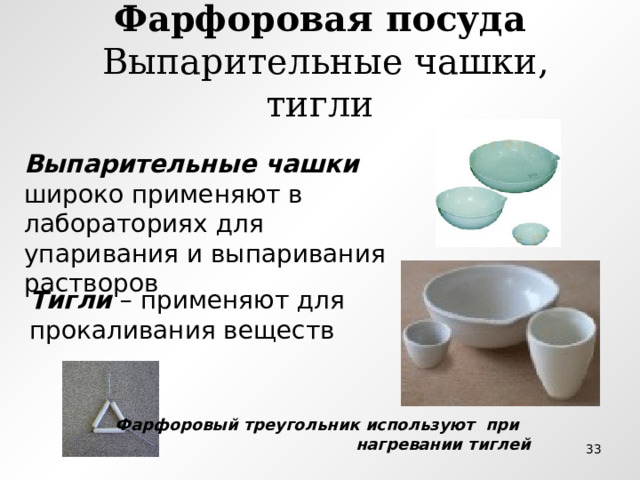

Фарфоровая посуда Выпарительные чашки, тигли

Выпарительные чашки широко применяют в лабораториях для упаривания и выпаривания растворов

Тигли – применяют для прокаливания веществ

Фарфоровый треугольник используют при

нагревании тиглей

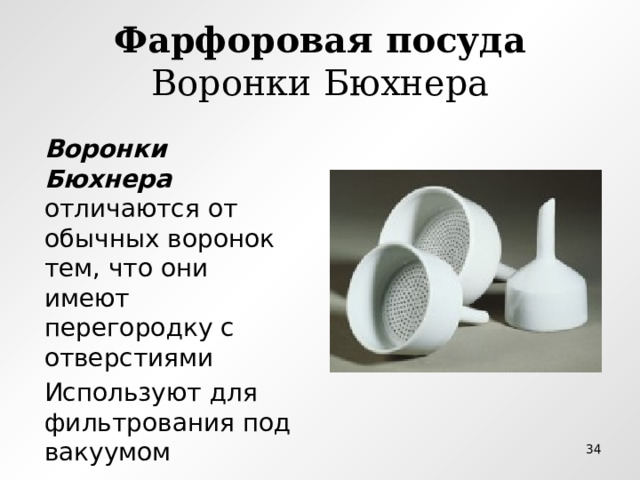

Фарфоровая посуда Воронки Бюхнера

Воронки Бюхнера отличаются от обычных воронок тем, что они имеют перегородку с отверстиями

Используют для фильтрования под вакуумом

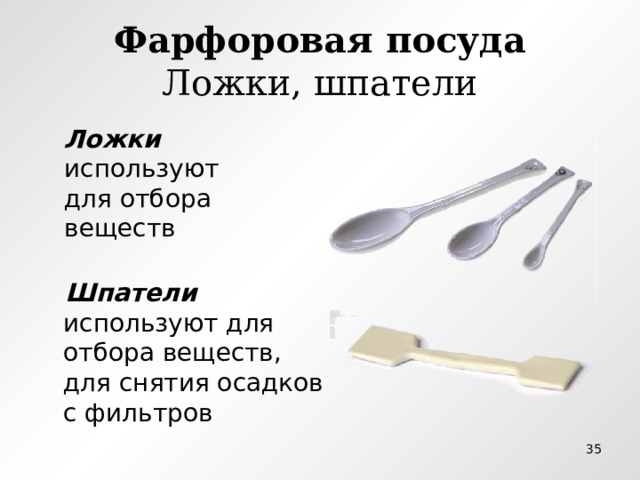

Фарфоровая посуда Ложки, шпатели

Ложки используют для отбора веществ

Шпатели используют для отбора веществ, для снятия осадков с фильтров

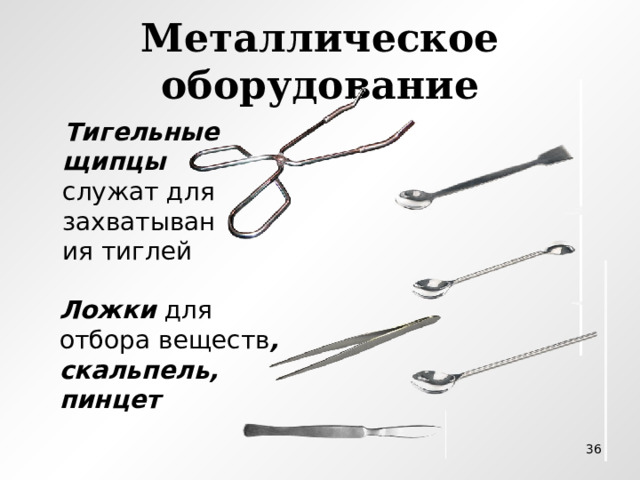

Металлическое оборудование

Тигельные щипцы служат для захватывания тиглей

Ложки для отбора веществ , скальпель, пинцет

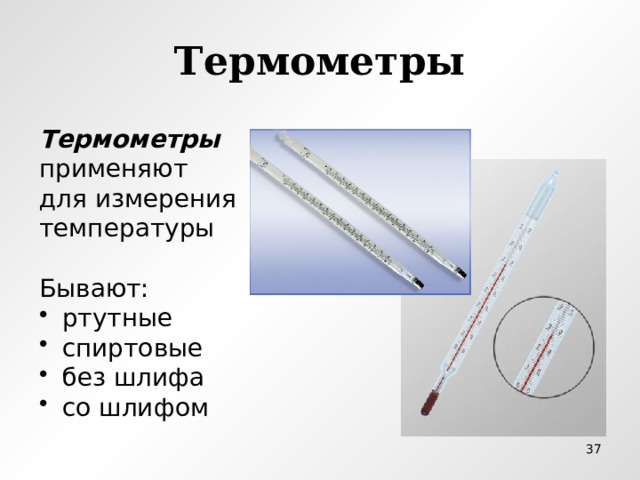

Термометры

Термометры применяют для измерения температуры

Бывают:

• ртутные
• спиртовые
• без шлифа
• со шлифом

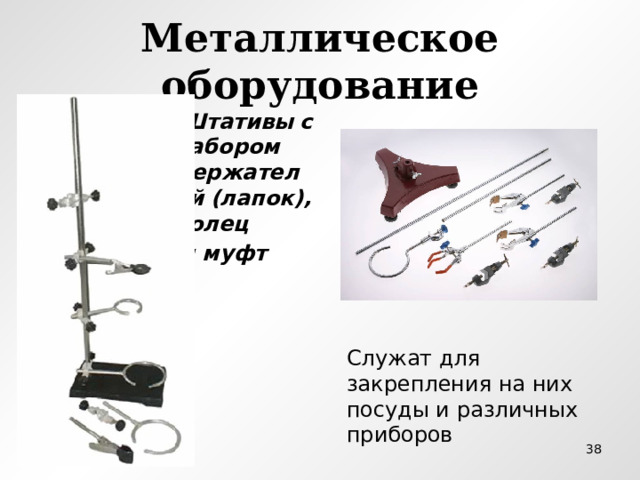

Металлическое оборудование

Штативы с набором держателей (лапок), колец

и муфт

Служат для закрепления на них посуды и различных приборов

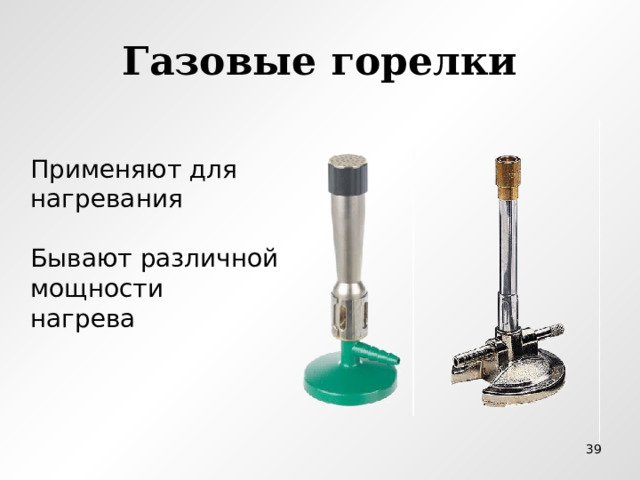

Газовые горелки

Применяют для

нагревания

Бывают различной

мощности

нагрева

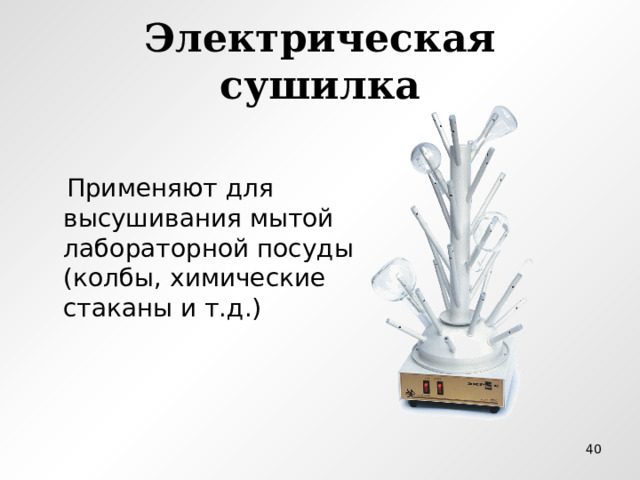

Электрическая сушилка

Применяют для высушивания мытой лабораторной посуды (колбы, химические стаканы и т.д.)

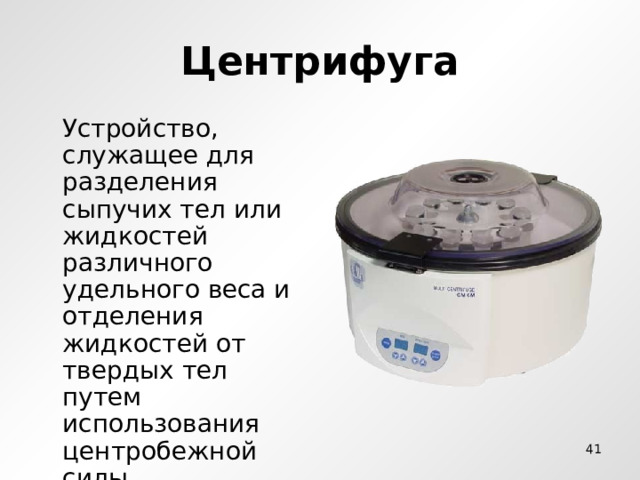

Центрифуга

Устройство, служащее для разделения сыпучих тел или жидкостей различного удельного веса и отделения жидкостей от твердых тел путем использования центробежной силы

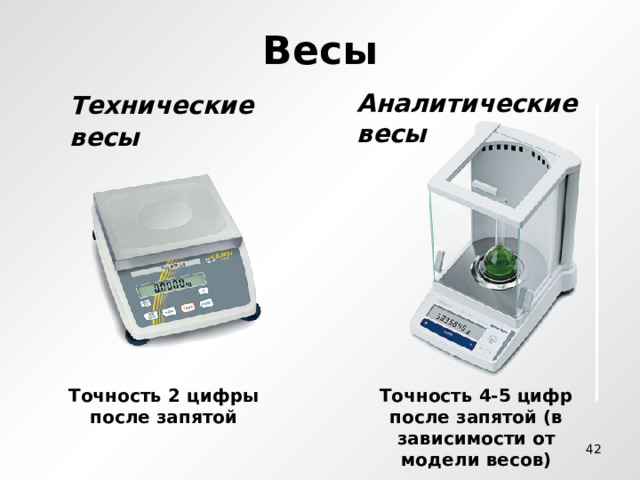

Весы

Аналитические весы

Технические

весы

Точность 2 цифры после запятой

Точность 4-5 цифр после запятой (в зависимости от модели весов)

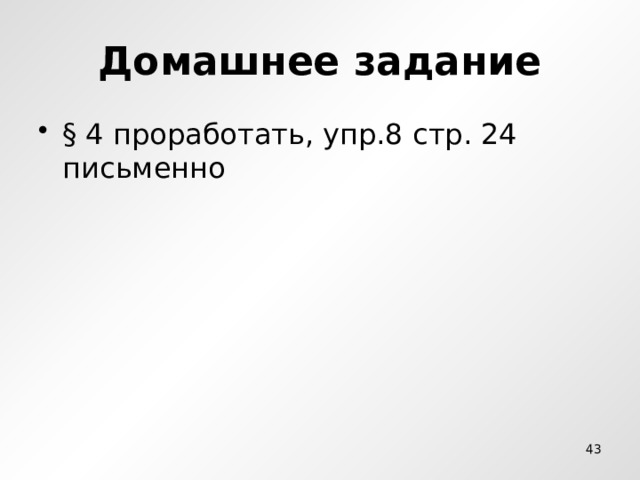

Домашнее задание

• § 4 проработать, упр.8 стр. 24 письменно
