Признаки радиосвязи

Радио.

Принцип работы радио.

Частотные диапозоны.

Радиопередатчик.

Структурная схема.

14.12.2017

Содержимое разработки

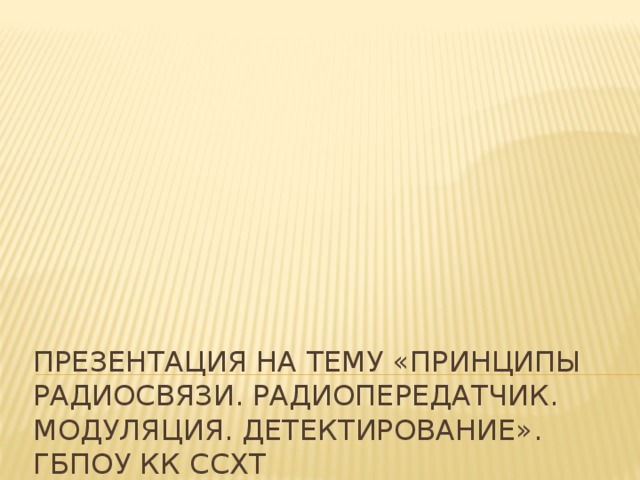

Презентация на тему «Принципы радиосвязи. Радиопередатчик. Модуляция. Детектирование».  ГБПОУ КК ССХТ

Презентация на тему «Принципы радиосвязи. Радиопередатчик. Модуляция. Детектирование». ГБПОУ КК ССХТ

Радио Радио  (лат.  radio  — излучаю, испускаю лучи ←  radius  — луч) — разновидность беспроводной связи, при которой в качестве носителя сигнала используются радиоволны, свободно распространяемые в пространстве. Аппаратное помещение радиовещательной станции, 1927 г:

Радио

  • Радио  (лат.  radio  — излучаю, испускаю лучи ←  radius  — луч) — разновидность беспроводной связи, при которой в качестве носителя сигнала используются радиоволны, свободно распространяемые в пространстве.
  • Аппаратное помещение радиовещательной станции, 1927 г:
 Принцип работы радио В любом радиовещательном приемнике, независимо от его сложности, совершенно обязательно есть три элемента, обеспечивающие ему работоспособность. Эти элементы колебательный контур, детектор и телефоны или, если приемник с усилителем 34, динамическая головка прямого излучения. Колебательный контур, в который входили антенна с заземлением, обеспечивали приемнику настройку на волну радиостанции, детектор преобразовывал модулированные колебания радиочастоты в колебания звуковой частоты, которые телефоны преобразовывали в звук. Без них или без любого из них радиоприем невозможен.

Принцип работы радио

  • В любом радиовещательном приемнике, независимо от его сложности, совершенно обязательно есть три элемента, обеспечивающие ему работоспособность. Эти элементы колебательный контур, детектор и телефоны или, если приемник с усилителем 34, динамическая головка прямого излучения. Колебательный контур, в который входили антенна с заземлением, обеспечивали приемнику настройку на волну радиостанции, детектор преобразовывал модулированные колебания радиочастоты в колебания звуковой частоты, которые телефоны преобразовывали в звук. Без них или без любого из них радиоприем невозможен.
В самом общем виде принцип работы радиоприёмника выглядит так: колебания электромагнитного поля (смесь полезного радиосигнала и помех разного происхождения) наводят в антенне переменный электрический ток; полученные таким образом электрические колебания фильтруются для отделения требуемого сигнала от нежелательных (помех); из сигнала выделяется (детектируется) заключенная в нём полезная информация; полученный в результате сигнал преобразуется в вид, пригодный для использования: звук, изображение на экране телевизора, поток цифровых данных, непрерывный или дискретный сигнал для управления исполнительным устройством (например, телетайпом или рулевой машинкой) и т. д. В зависимости от конструкции приёмника сигнал в его тракте может проходить, кроме детектирования, многоэтапную обработку.
  • В самом общем виде принцип работы радиоприёмника выглядит так: колебания электромагнитного поля (смесь полезного радиосигнала и помех разного происхождения) наводят в антенне переменный электрический ток; полученные таким образом электрические колебания фильтруются для отделения требуемого сигнала от нежелательных (помех); из сигнала выделяется (детектируется) заключенная в нём полезная информация; полученный в результате сигнал преобразуется в вид, пригодный для использования: звук, изображение на экране телевизора, поток цифровых данных, непрерывный или дискретный сигнал для управления исполнительным устройством (например, телетайпом или рулевой машинкой) и т. д. В зависимости от конструкции приёмника сигнал в его тракте может проходить, кроме детектирования, многоэтапную обработку.
 Частотные диапазоны Низкие частоты (километровые волны) — f = 30—300 кГц (λ = 1-10 км) В практике радиовещания и телевидения используется упрощённая классификация радиодиапазонов: Сверхдлинные волны (СДВ) — мириаметровые волны Длинные волны (ДВ) — километровые волны Средние волны (СВ) — гектометровые волны Короткие волны (КВ) — декаметровые волны Ультракороткие волны (УКВ) — высокочастотные волны, длина волны которых меньше 10 м.

Частотные диапазоны

  • Низкие частоты (километровые волны) — f = 30—300 кГц (λ = 1-10 км)
  • В практике радиовещания и телевидения используется упрощённая классификация радиодиапазонов:
  • Сверхдлинные волны (СДВ) — мириаметровые волны
  • Длинные волны (ДВ) — километровые волны
  • Средние волны (СВ) — гектометровые волны
  • Короткие волны (КВ) — декаметровые волны
  • Ультракороткие волны (УКВ) — высокочастотные волны, длина волны которых меньше 10 м.

Частотные диапазоны

  • В зависимости от диапазона радиоволны имеют свои особенности и законы распространения :
  • ДВ  сильно поглощаются ионосферой, основное значение имеют приземные волны, которые распространяются, огибая землю. Их интенсивность по мере удаления от передатчика уменьшается сравнительно быстро.
  • СВ  сильно поглощаются ионосферой днём, и район действия определяется приземной волной, вечером хорошо отражаются от ионосферы и район действия определяется отражённой волной.
  • КВ  распространяются исключительно посредством отражения ионосферой, поэтому вокруг передатчика существует т. н. зона радиомолчания. Днём лучше распространяются более короткие волны (30 МГц), ночью — более длинные (3 МГц). Короткие волны могут распространяться на больши́е расстояния при малой мощности передатчика.
  • УКВ  распространяются прямолинейно и, как правило, не отражаются ионосферой, однако при определённых условиях способны огибать земной шар из-за разности плотностей воздуха в разных слоях атмосферы. Легко огибают препятствия и имеют высокую проникающую способность.
  • СВЧ  не огибают препятствия, распространяются в пределах прямой видимости. Используются в WiFi, сотовой связи и т. д.
  • КВЧ  не огибают препятствия, отражаются большинством препятствий, распространяются в пределах прямой видимости. Используются для спутниковой связи.
  • Гипервысокие частоты не огибают препятствия, отражаются подобно свету, распространяются в пределах прямой видимости. Использование ограничено.

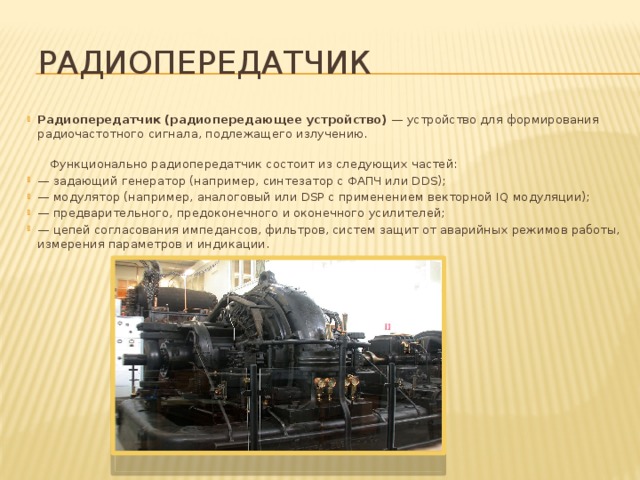

 Радиопередатчик Радиопередатчик (радиопередающее устройство)  — устройство для формирования радиочастотного сигнала, подлежащего излучению.   Функционально радиопередатчик состоит из следующих частей: — задающий генератор (например, синтезатор с ФАПЧ или DDS); —  модулятор (например, аналоговый или DSP с применением векторной IQ модуляции);  — предварительного, предоконечного и оконечного усилителей;  — цепей согласования импедансов, фильтров, систем защит от аварийных режимов работы, измерения параметров и индикации.

Радиопередатчик

  • Радиопередатчик (радиопередающее устройство)  — устройство для формирования радиочастотного сигнала, подлежащего излучению.

Функционально радиопередатчик состоит из следующих частей:

  • — задающий генератор (например, синтезатор с ФАПЧ или DDS);
  • —  модулятор (например, аналоговый или DSP с применением векторной IQ модуляции);
  • — предварительного, предоконечного и оконечного усилителей;
  • — цепей согласования импедансов, фильтров, систем защит от аварийных режимов работы, измерения параметров и индикации.
Структурная Схема Современный радиопередатчик состоит из следующих конструктивных частей: задающий генератор частоты (фиксированной или перестраиваемой) несущей волны; модулирующее устройство, изменяющее параметры излучаемой волны (амплитуду, частоту, фазу или несколько параметров одновременно) в соответствии с сигналом, который требуется передать (часто задающий генератор и модулятор выполняют в одном блоке — возбудитель); усилитель мощности, который увеличивает мощность сигнала возбудителя до требуемой за счёт внешнего источника энергии; устройство согласования, обеспечивающее максимально эффективную передачу мощности усилителя в антенну; антенна, обеспечивающая излучение сигнала.

Структурная Схема

  • Современный радиопередатчик состоит из следующих конструктивных частей:
  • задающий генератор частоты (фиксированной или перестраиваемой) несущей волны;
  • модулирующее устройство, изменяющее параметры излучаемой волны (амплитуду, частоту, фазу или несколько параметров одновременно) в соответствии с сигналом, который требуется передать (часто задающий генератор и модулятор выполняют в одном блоке — возбудитель);
  • усилитель мощности, который увеличивает мощность сигнала возбудителя до требуемой за счёт внешнего источника энергии;
  • устройство согласования, обеспечивающее максимально эффективную передачу мощности усилителя в антенну;
  • антенна, обеспечивающая излучение сигнала.

Модуляция

  • Модуляция  (лат. modulatio — размеренность, ритмичность ) — процесс изменения одного или нескольких параметров высокочастотного несущего колебания по закону низкочастотного информационного сигнала (сообщения).
  • Передаваемая информация заложена в управляющем (модулирующем) сигнале, а роль переносчика информации выполняет высокочастотное колебание, называемоенесущим. Модуляция, таким образом, представляет собой процесс «посадки» информационного колебания на заведомо известную несущую.
  • В результате модуляции спектр низкочастотного управляющего сигнала переносится в область высоких частот. Это позволяет при организации вещания настроить функционирование всех приёмо-передающих устройств на разных частотах с тем, чтобы они «не мешали» друг другу.
  • В качестве несущего могут быть использованы колебания различной формы (прямоугольные, треугольные и т. д.), однако чаще всего применяются гармонические колебания. В зависимости от того, какой из параметров несущего колебания изменяется, различают вид модуляции (амплитудная, частотная, фазовая и др.). Модуляция дискретным сигналом называется цифровой модуляцией или манипуляцией.
Виды модуляции

Виды модуляции

детектирование Детектирование - преобразование электрических колебаний, в результате которого получаются колебания более низкой частоты или постоянный ток. Наиболее распространённый случай Д. — демодуляция — состоит в выделении низкочастотного модулирующего сигнала из модулированных высокочастотных колебаний (см. Модуляция колебаний). Д. применяется в радиоприёмных устройствах для выделения колебаний звуковой частоты, в телевидении — сигналов изображения и т.д.

детектирование

  • Детектирование - преобразование электрических колебаний, в результате которого получаются колебания более низкой частоты или постоянный ток. Наиболее распространённый случай Д. — демодуляция — состоит в выделении низкочастотного модулирующего сигнала из модулированных высокочастотных колебаний (см. Модуляция колебаний). Д. применяется в радиоприёмных устройствах для выделения колебаний звуковой частоты, в телевидении — сигналов изображения и т.д.

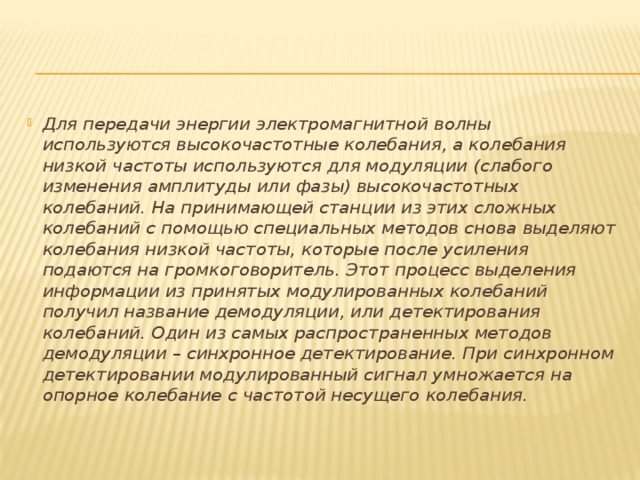

Для передачи энергии электромагнитной волны используются высокочастотные колебания, а колебания низкой частоты используются для модуляции (слабого изменения амплитуды или фазы) высокочастотных колебаний. На принимающей станции из этих сложных колебаний с помощью специальных методов снова выделяют колебания низкой частоты, которые после усиления подаются на громкоговоритель. Этот процесс выделения информации из принятых модулированных колебаний получил название демодуляции, или детектирования колебаний. Один из самых распространенных методов демодуляции – синхронное детектирование. При синхронном детектировании модулированный сигнал умножается на опорное колебание с частотой несущего колебания.
  • Для передачи энергии электромагнитной волны используются высокочастотные колебания, а колебания низкой частоты используются для модуляции (слабого изменения амплитуды или фазы) высокочастотных колебаний. На принимающей станции из этих сложных колебаний с помощью специальных методов снова выделяют колебания низкой частоты, которые после усиления подаются на громкоговоритель. Этот процесс выделения информации из принятых модулированных колебаний получил название демодуляции, или детектирования колебаний. Один из самых распространенных методов демодуляции – синхронное детектирование. При синхронном детектировании модулированный сигнал умножается на опорное колебание с частотой несущего колебания.
