Презентация на тему: "Трёхмерная графика"

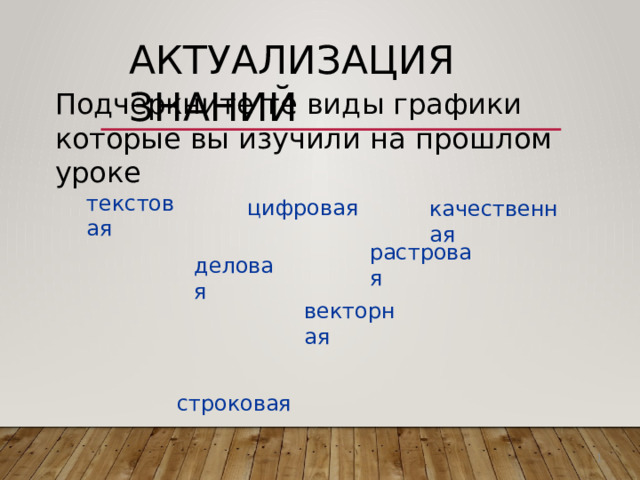

Актуализация знаний

Подчеркните те виды графики которые вы изучили на прошлом уроке

цифровая

текстовая

качественная

растровая

деловая

векторная

строковая

1

Актуализация знаний

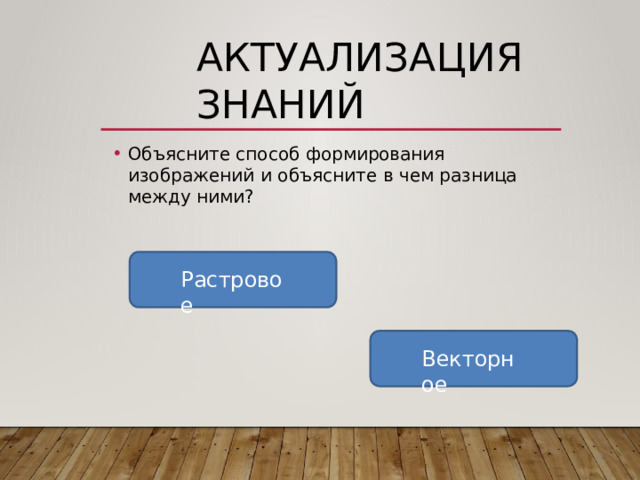

• Объясните способ формирования изображений и объясните в чем разница между ними?

Растровое

Векторное

2

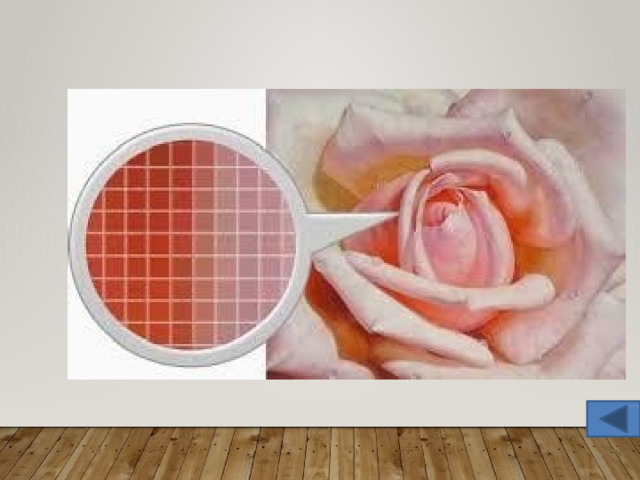

Растровое изображение

3

Векторное изображение

4

Актуализация знаний

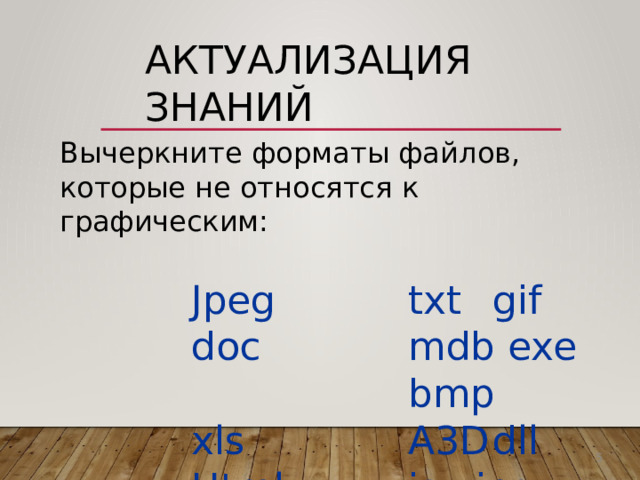

Вычеркните форматы файлов, которые не относятся к графическим:

Jpeg txt gif doc mdb exe bmp xls A3D dll Html js jpg rar pptx bat swf

5

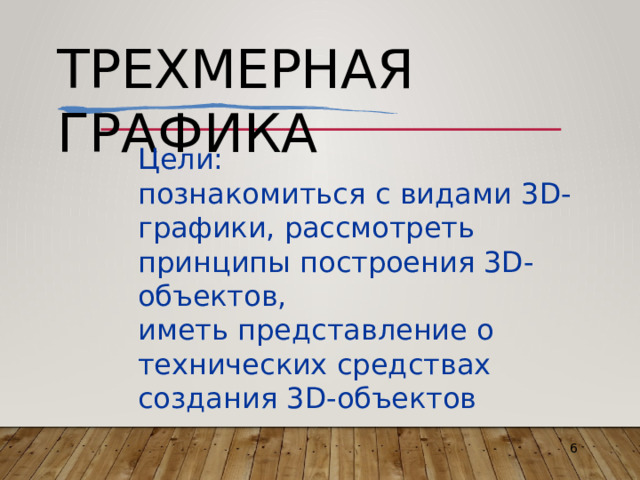

Трехмерная графика

Цели:

познакомиться с видами 3D-графики, рассмотреть принципы построения 3D-объектов,

иметь представление о технических средствах создания 3D-объектов

6

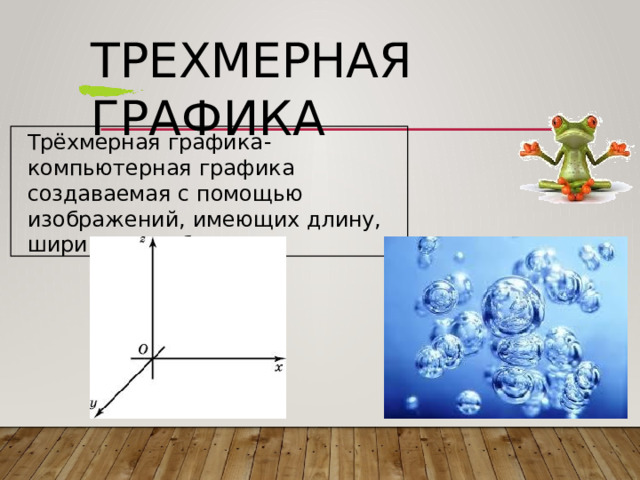

Трехмерная графика

Трёхмерная графика - компьютерная графика создаваемая с помощью изображений, имеющих длину, ширину и глубину .

Виды трехмерной графики

Полигональная

Аналитическая

Фрактальная

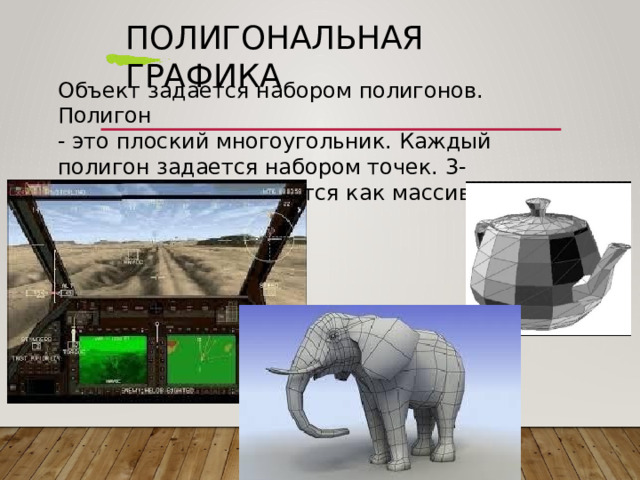

Полигональная графика

Объект задается набором полигонов. Полигон

- это плоский многоугольник. Каждый полигон задается набором точек. 3- мерный объект задается как массив или структура.

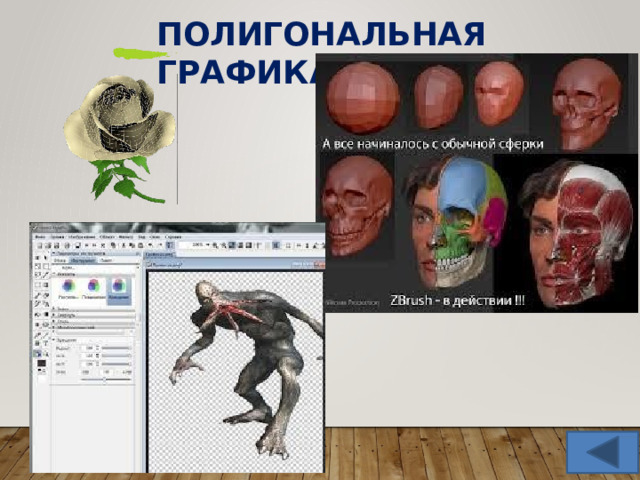

Полигональная графика

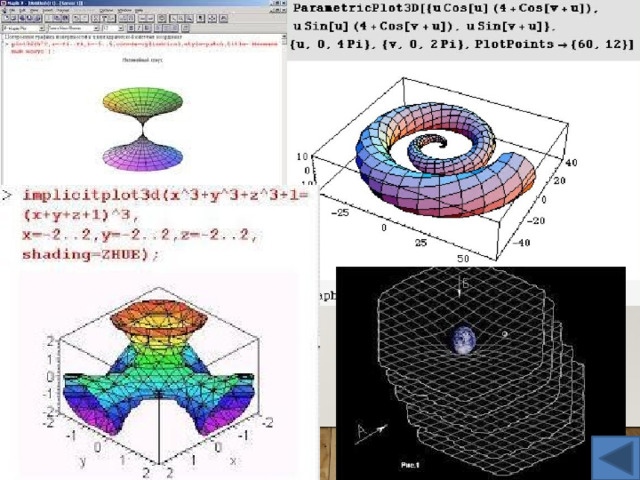

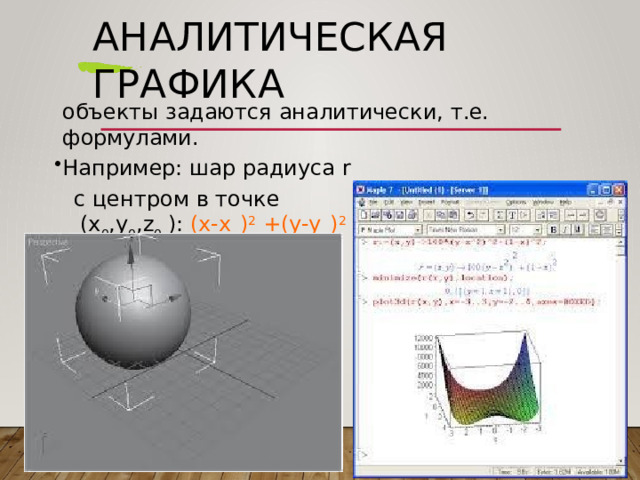

Аналитическая графика

объекты задаются аналитически, т.е. формулами.

• Например: шар радиуса r

с центром в точке (x 0 ,y 0 ,z 0 ): (x- x ) 2 +(y-y ) 2 +(z-z ) 2 =r 2

0 0 0

Фрактальная графика

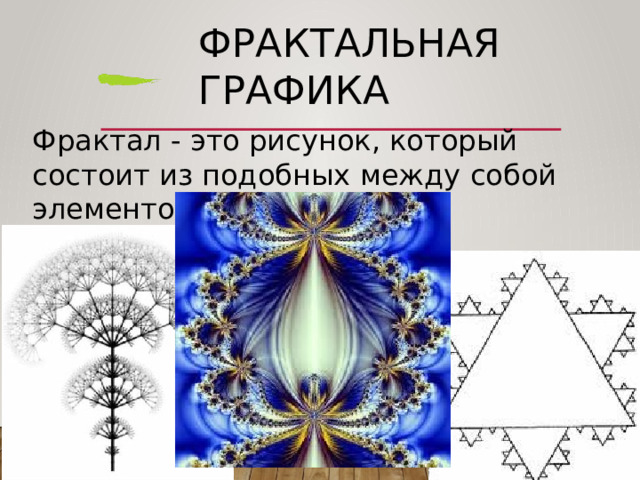

Фрактал - это рисунок, который состоит из подобных между собой элементов.

Фрактальная графика

Фракталы - это великое открытие XX века , открытие того , что простые , примитивные по своему устройству системы могут иметь чрезвычайно сложное поведение . Такое поведение хаотично , но " хаос " - не отсутствие порядка , а слишком сложный , нетривиальный порядок ," при фрактальном подходе хаос перестает быть синонимом беспорядка и обретает тонкую структуру .

Фрактальная графика

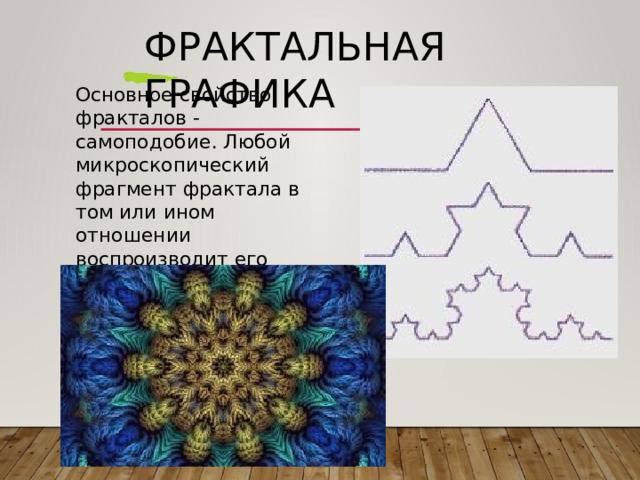

Основное свойство фракталов - самоподобие . Любой микроскопический фрагмент фрактала в том или ином отношении воспроизводит его глобальную структуру .

Фрактальная графика

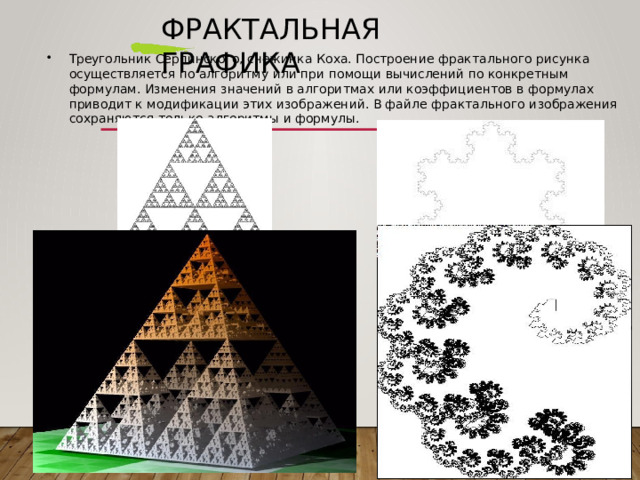

• Треугольник Серпинского, снежинка Коха. Построение фрактального рисунка осуществляется по алгоритму или при помощи вычислений по конкретным формулам. Изменения значений в алгоритмах или коэффициентов в формулах приводит к модификации этих изображений. В файле фрактального изображения сохраняются только алгоритмы и формулы.

Фрактальная графика используется для создания изображений облаков , гор , ландшафта , фантастических пейзажей .

Создание реального изображения

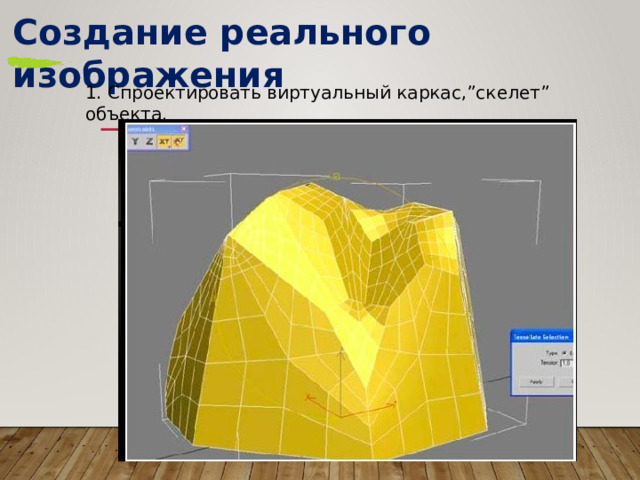

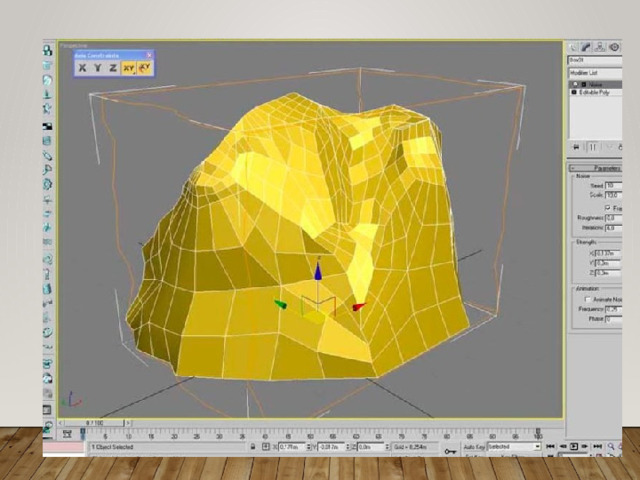

1. Спроектировать виртуальный каркас,”скелет” объекта.

Создание объекта

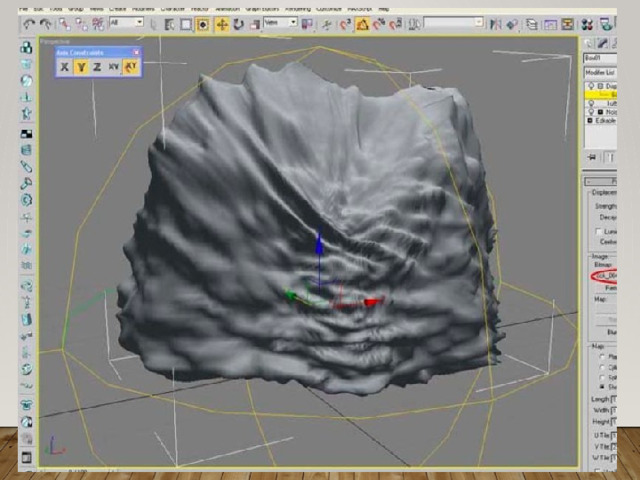

2.Создать виртуальные материалы, по визуальным свойствам похожие на реальные.

Создание объекта

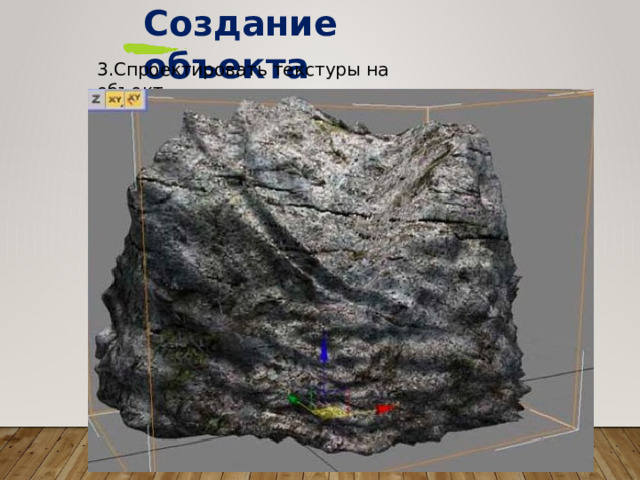

3.Спроектировать текстуры на объект.

Создание объекта

4.Задать пространство в котором находится объект: освещение, гравитацию, свойства взаимодействующих поверхностей.

Создание объекта

• Задать траекторию движения объектов.

• Наложить поверхностные эффекты на итоговый

анимационный ролик .

Стереофотография

Изображение содержит две смещенные друг относительно друга фотографии . Причем одна фотография выполнена в красном цвете , а вторая - в зеленом .

Для возникновения иллюзии объемности изображение следует рассматривать через двухцветные ( красно - зеленые ) очки .

27

Программы з- х мерной графики

Новички :

• 3D Canvas

• Хaía 3D

• A kobC DimCnsion

• 6moí:hium
• Компас 3D

Знатоки :

• PStíata’s Stíata 3D
• ixCls
• CoíCl’s BíycC 3D

• B lCnkCí

Профессионалы :

• NCwtCk LightwavC 3D
• SoftimagC ХSI
• 6lias’s Maya 3D

• D iscíCCt 3Ds Max

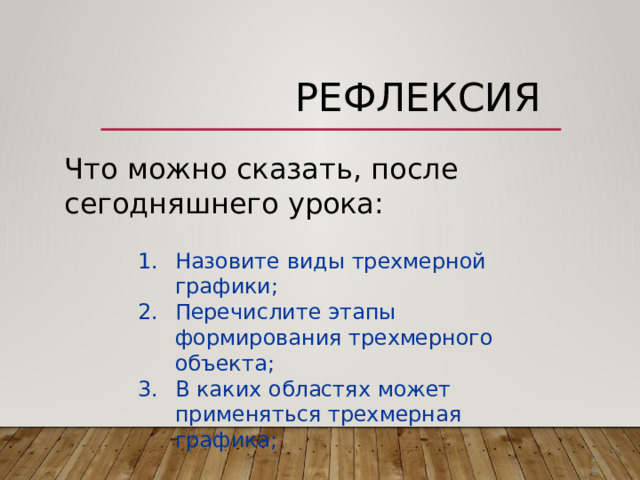

Рефлексия

Что можно сказать, после сегодняшнего урока:

• Назовите виды трехмерной графики;

• Перечислите этапы формирования трехмерного объекта;
• В каких областях может применяться трехмерная графика;

29

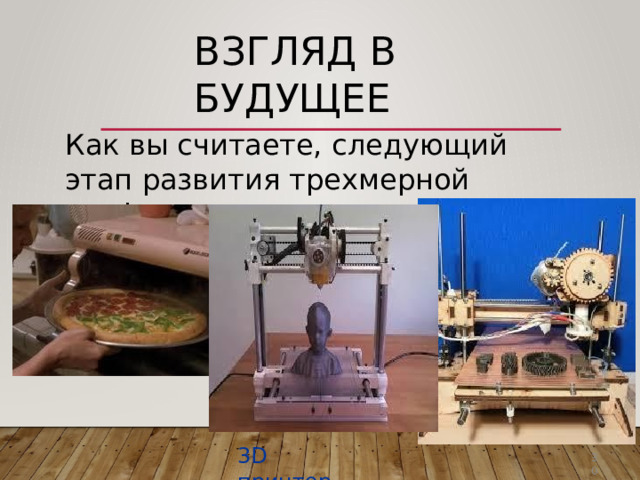

Взгляд в будущее

Как вы считаете, следующий этап развития трехмерной графики – это…

3D принтер

30

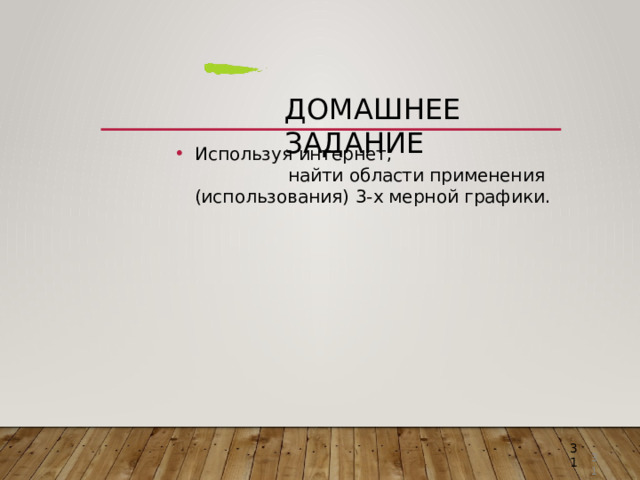

Домашнее задание

• Используя интернет, найти области применения (использования) 3- х мерной графики.

3
