Презентация на тему: "Сила упругости"

Сила упругости

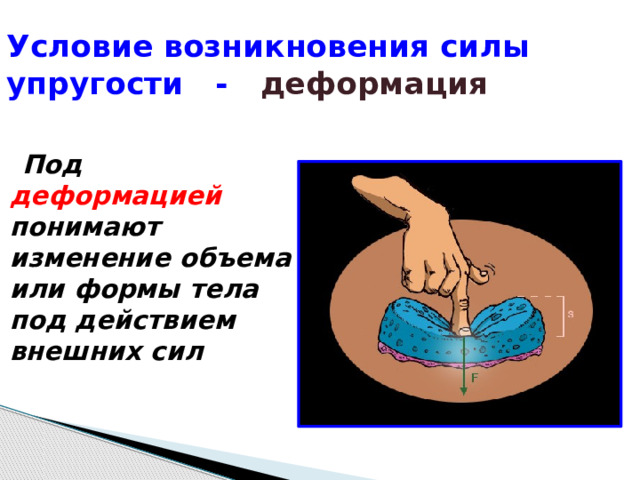

Условие возникновения силы упругости - деформация

Под деформацией понимают изменение объема или формы тела под действием внешних сил

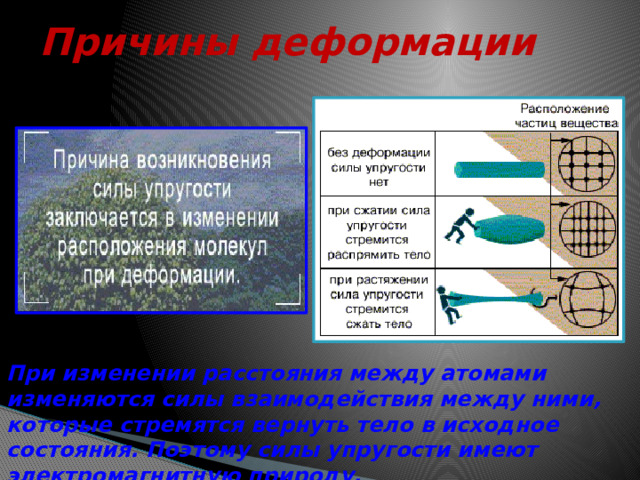

Причины деформации

При изменении расстояния между атомами изменяются силы взаимодействия между ними, которые стремятся вернуть тело в исходное состояния. Поэтому силы упругости имеют электромагнитную природу.

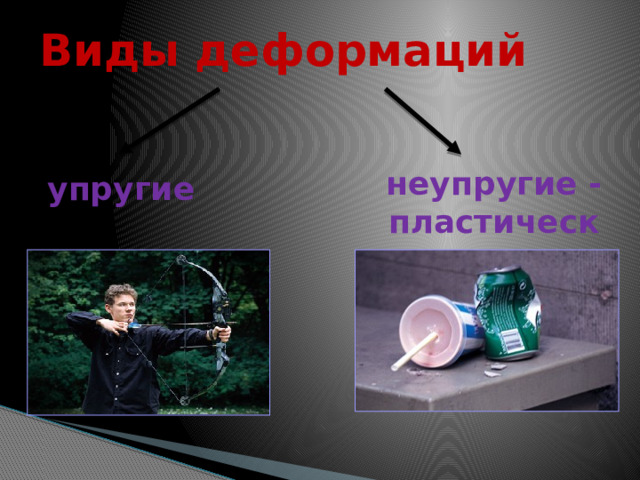

Виды деформаций

неупругие - пластические

упругие

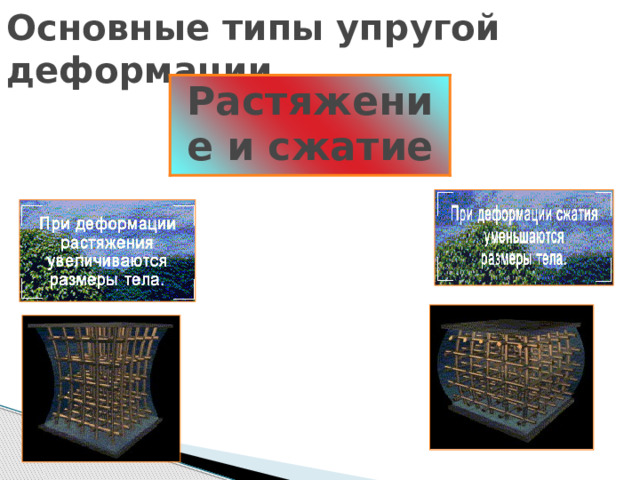

Основные типы упругой деформации

Растяжение и сжатие

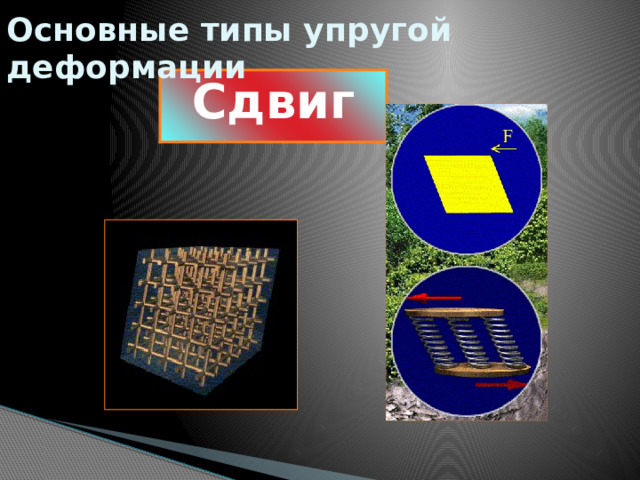

Основные типы упругой деформации

Сдвиг

Основные типы упругой деформации

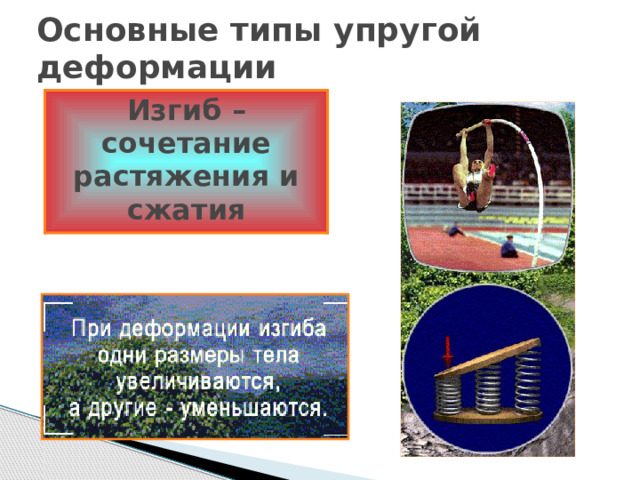

Изгиб – сочетание растяжения и сжатия

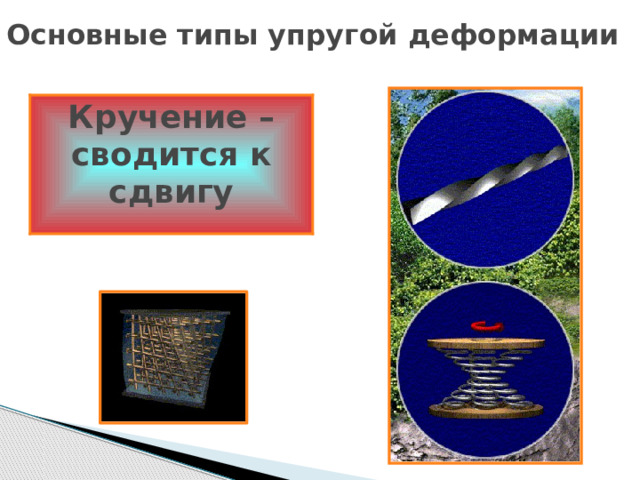

Основные типы упругой деформации

Кручение – сводится к сдвигу

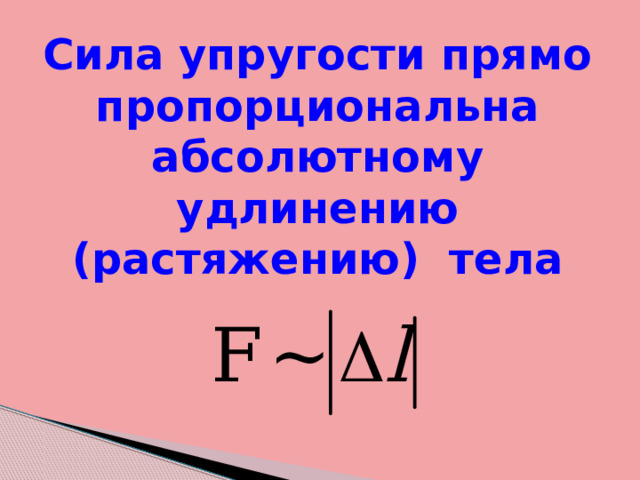

Сила упругости прямо пропорциональна абсолютному удлинению (растяжению) тела

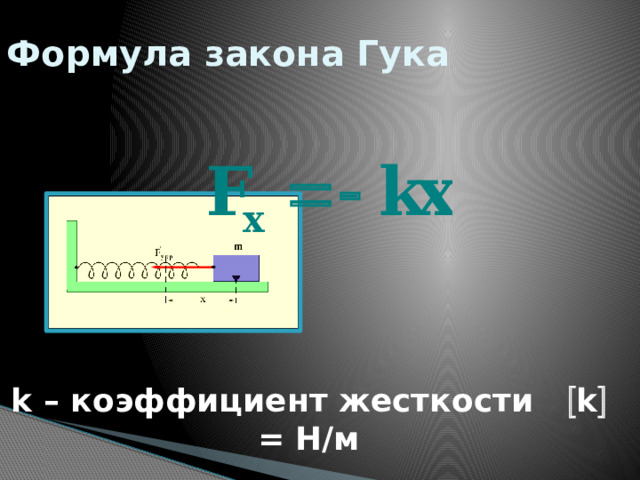

Формула закона Гука

k – коэффициент жесткости  k  = Н/м

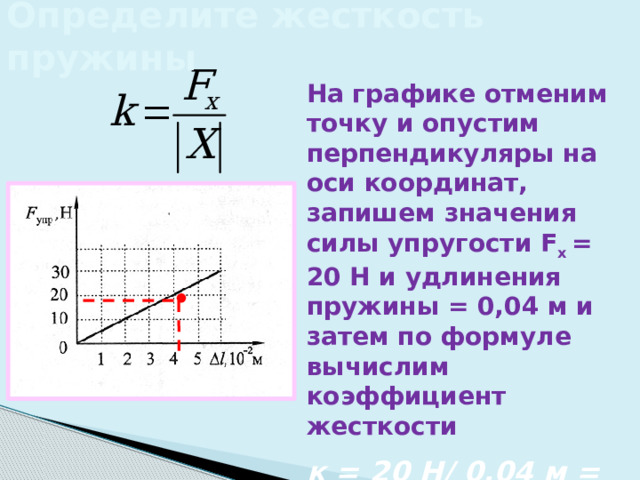

Определите жесткость пружины

На графике отменим точку и опустим перпендикуляры на оси координат, запишем значения силы упругости F x = 20 Н и удлинения пружины = 0,04 м и затем по формуле вычислим коэффициент жесткости

к = 20 Н/ 0,04 м = 500 Н/ м

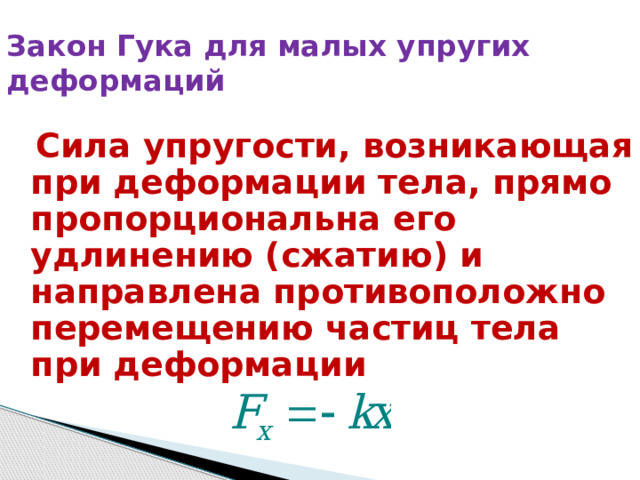

Закон Гука для малых упругих деформаций

Сила упругости, возникающая при деформации тела, прямо пропорциональна его удлинению (сжатию) и направлена противоположно перемещению частиц тела при деформации

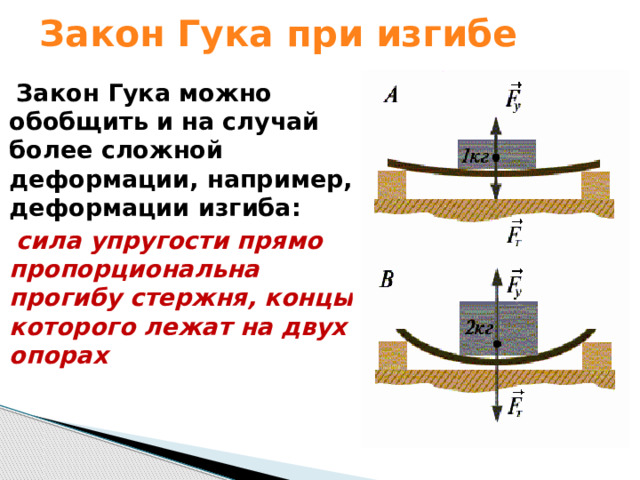

Закон Гука при изгибе

Закон Гука можно обобщить и на случай более сложной деформации, например, деформации изгиба:

сила упругости прямо пропорциональна прогибу стержня, концы которого лежат на двух опорах

Какие деформации изображены?
