Презентация на тему "Магнитное поле"

Презентация "Магнитное поле" предназначена для урока физики в 9 классе.

Вводятся понятия: магнитное поле, магнитные линии,однородное и неоднородное магнитное поле.Рассматриваются: правило буравчика, правило правой руки.

11.02.2017

Содержимое разработки

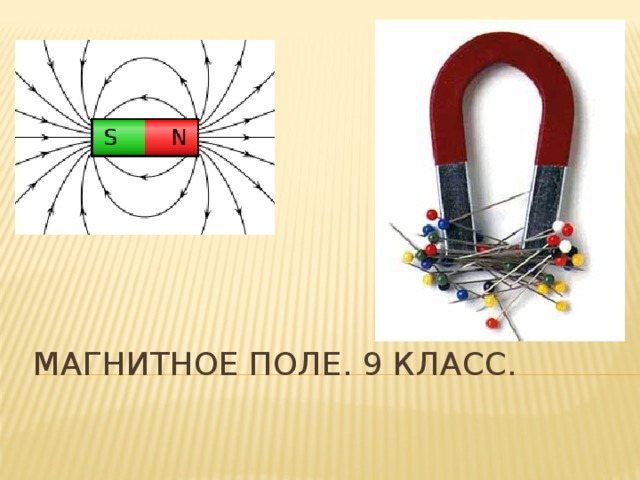

Магнитное поле. 9 класс.

Магнитное поле. 9 класс.

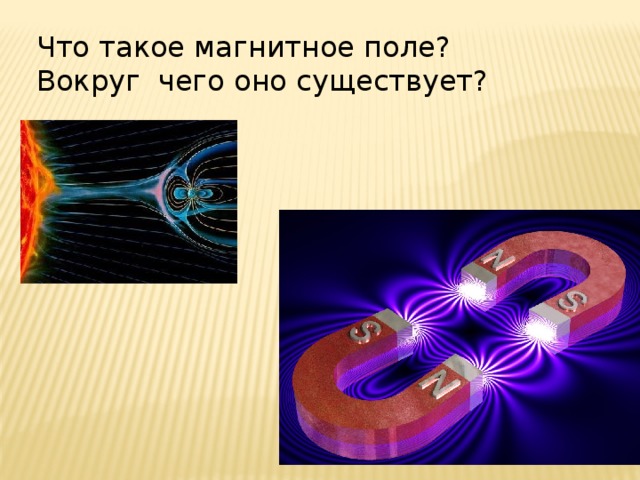

Что такое магнитное поле? Вокруг чего оно существует?

Что такое магнитное поле?

Вокруг чего оно существует?

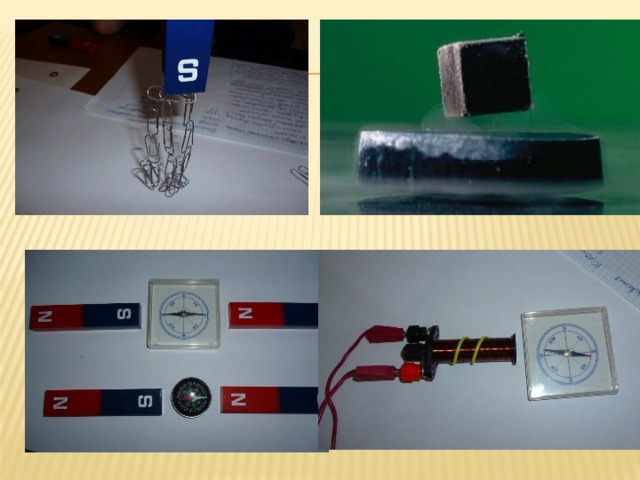

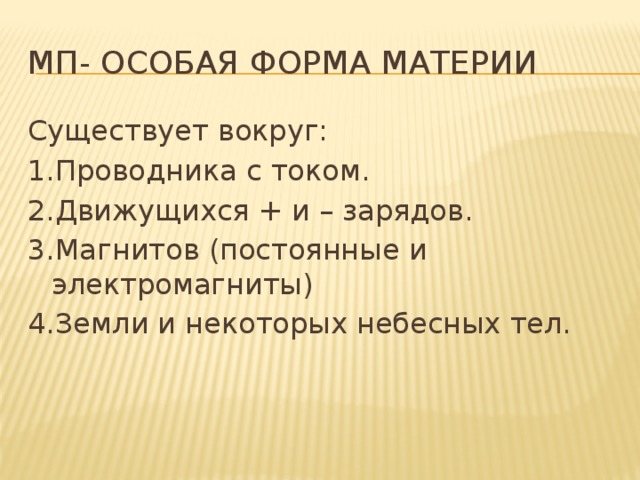

МП- особая форма материи Существует вокруг: 1.Проводника с током. 2.Движущихся + и – зарядов. 3.Магнитов (постоянные и электромагниты) 4.Земли и некоторых небесных тел.

МП- особая форма материи

Существует вокруг:

1.Проводника с током.

2.Движущихся + и – зарядов.

3.Магнитов (постоянные и электромагниты)

4.Земли и некоторых небесных тел.

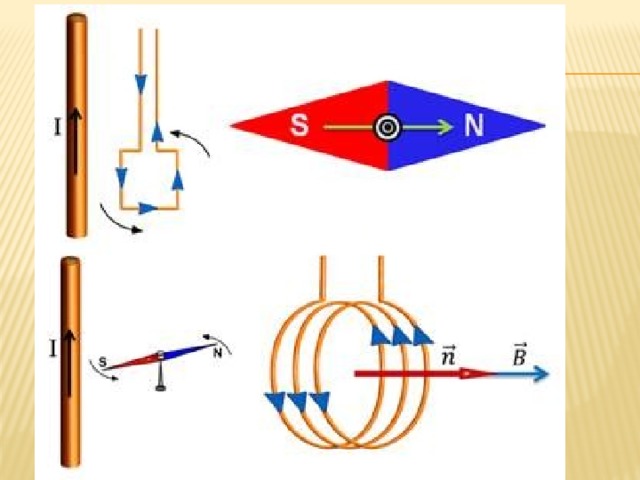

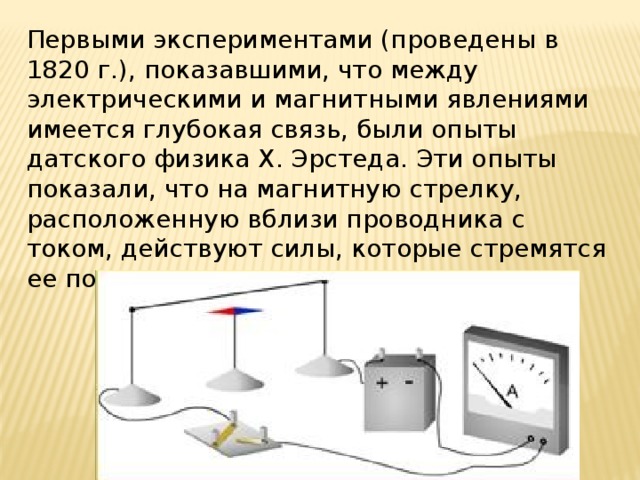

Первыми экспериментами (проведены в 1820 г.), показавшими, что между электрическими и магнитными явлениями имеется глубокая связь, были опыты датского физика Х. Эрстеда. Эти опыты показали, что на магнитную стрелку, расположенную вблизи проводника с током, действуют силы, которые стремятся ее повернуть.

Первыми экспериментами (проведены в 1820 г.), показавшими, что между электрическими и магнитными явлениями имеется глубокая связь, были опыты датского физика Х. Эрстеда. Эти опыты показали, что на магнитную стрелку, расположенную вблизи проводника с током, действуют силы, которые стремятся ее повернуть.

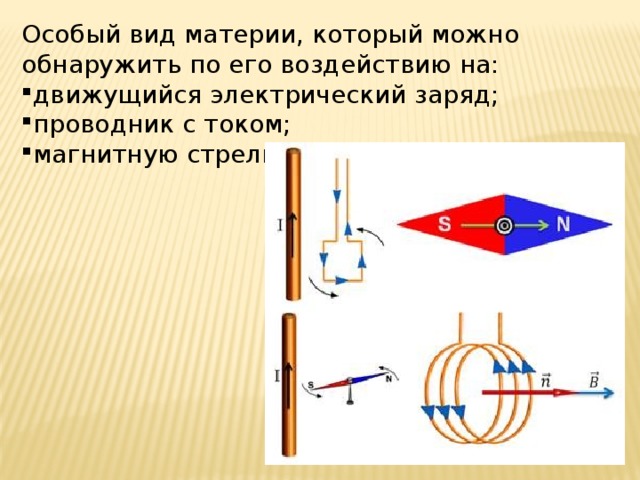

Особый вид материи, который можно обнаружить по его воздействию на: движущийся электрический заряд; проводник с током; магнитную стрелку.

Особый вид материи, который можно обнаружить по его воздействию на:

  • движущийся электрический заряд;
  • проводник с током;
  • магнитную стрелку.

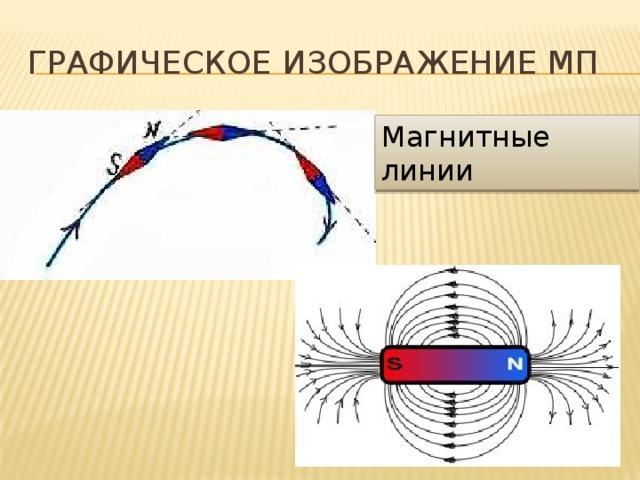

Графическое изображение мп Магнитные линии

Графическое изображение мп

Магнитные линии

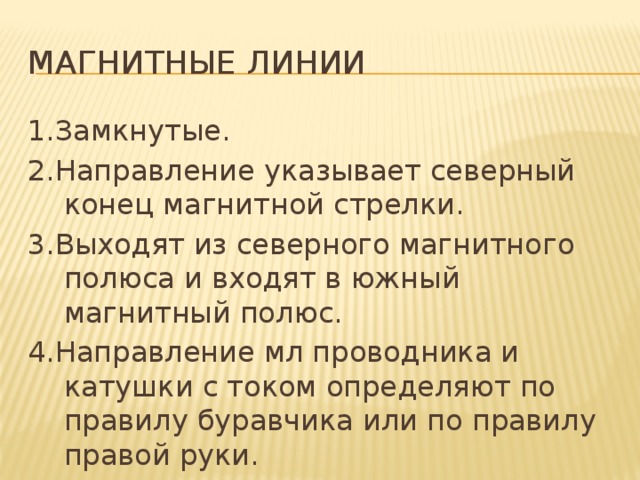

Магнитные линии 1.Замкнутые. 2.Направление указывает северный конец магнитной стрелки. 3.Выходят из северного магнитного полюса и входят в южный магнитный полюс. 4.Направление мл проводника и катушки с током определяют по правилу буравчика или по правилу правой руки.

Магнитные линии

1.Замкнутые.

2.Направление указывает северный конец магнитной стрелки.

3.Выходят из северного магнитного полюса и входят в южный магнитный полюс.

4.Направление мл проводника и катушки с током определяют по правилу буравчика или по правилу правой руки.

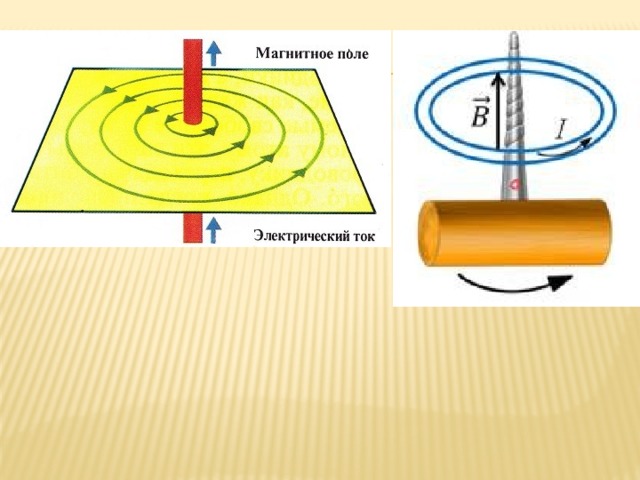

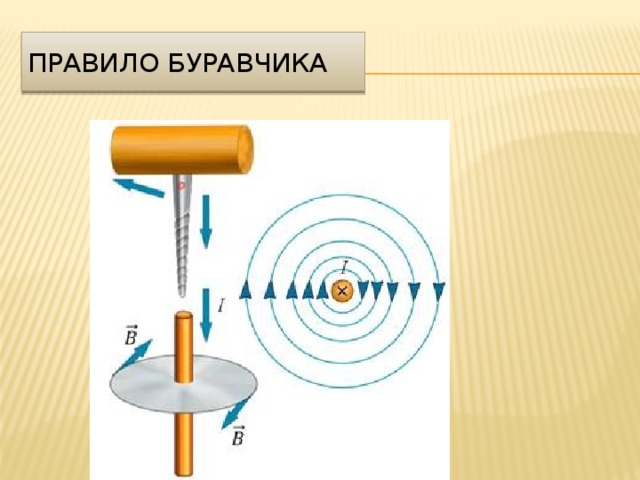

Правило буравчика

Правило буравчика

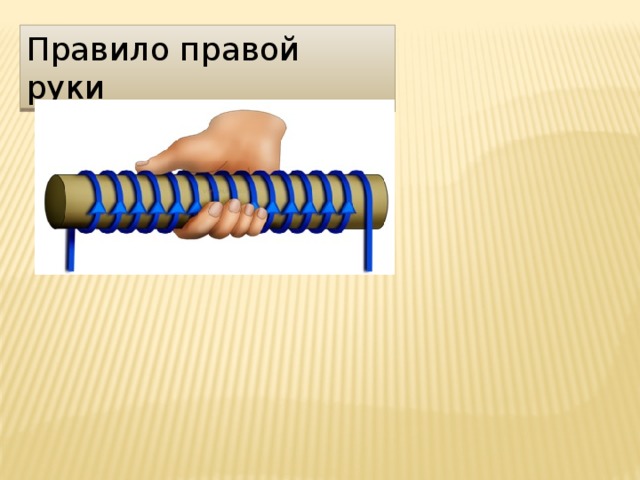

Правило правой руки

Правило правой руки

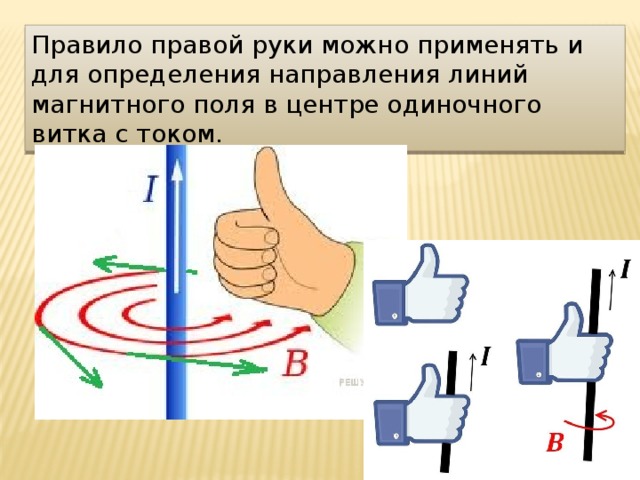

Правило правой руки можно применять и для определения направления линий магнитного поля в центре одиночного витка с током.

Правило правой руки можно применять и для определения направления линий магнитного поля в центре одиночного витка с током.

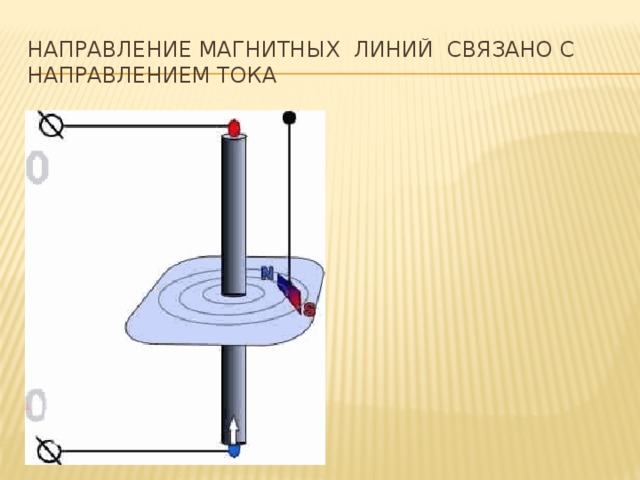

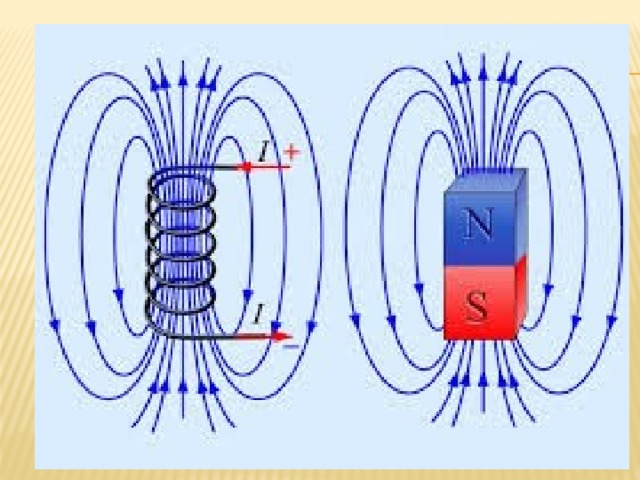

Направление Магнитных Линий связано с направлением тока

Направление Магнитных Линий связано с направлением тока

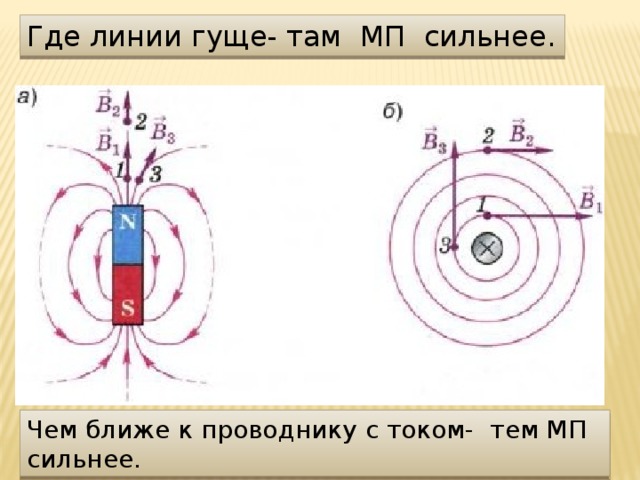

Где линии гуще- там МП сильнее. Чем ближе к проводнику с током- тем МП сильнее.

Где линии гуще- там МП сильнее.

Чем ближе к проводнику с током- тем МП сильнее.

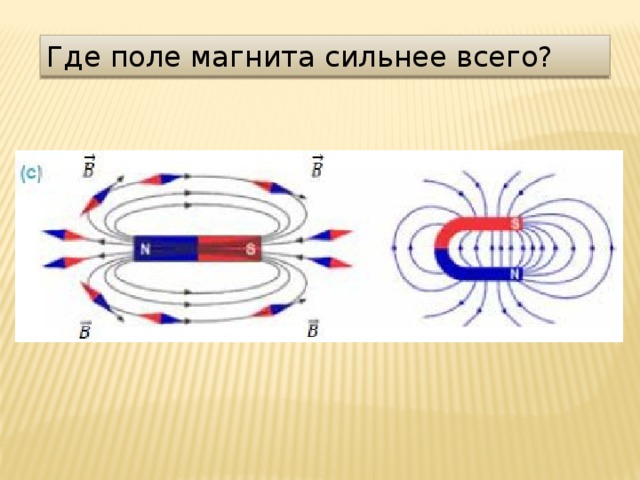

Где поле магнита сильнее всего?

Где поле магнита сильнее всего?

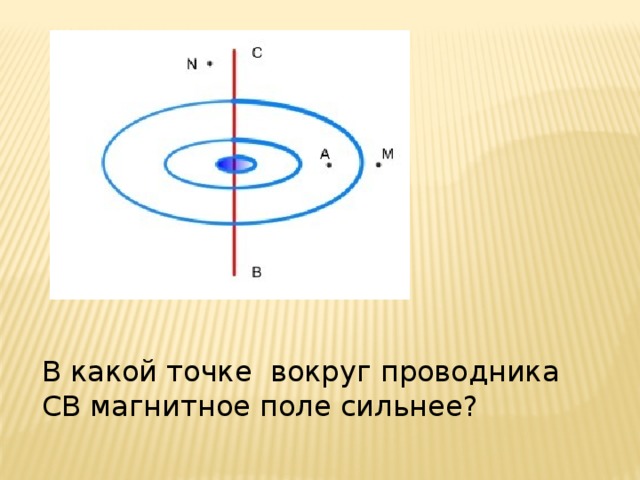

В какой точке вокруг проводника СВ магнитное поле сильнее?

В какой точке вокруг проводника СВ магнитное поле сильнее?

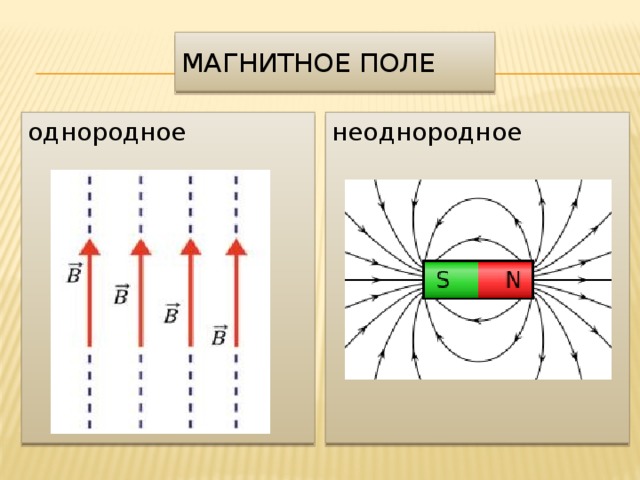

Магнитное поле однородное неоднородное

Магнитное поле

однородное

неоднородное

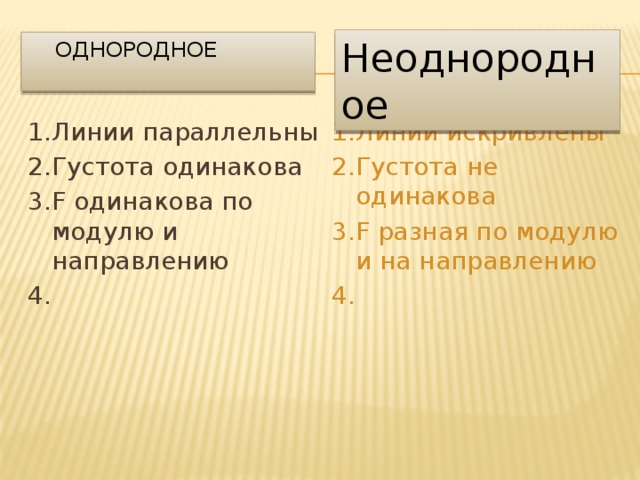

Неоднородное  Однородное 1.Линии параллельны 1.Линии искривлены 2.Густота одинакова 2.Густота не одинакова 3.F одинакова по модулю и направлению 3.F разная по модулю и на направлению 4. 4.

Неоднородное

Однородное

1.Линии параллельны

1.Линии искривлены

2.Густота одинакова

2.Густота не одинакова

3.F одинакова по модулю и направлению

3.F разная по модулю и на направлению

4.

4.

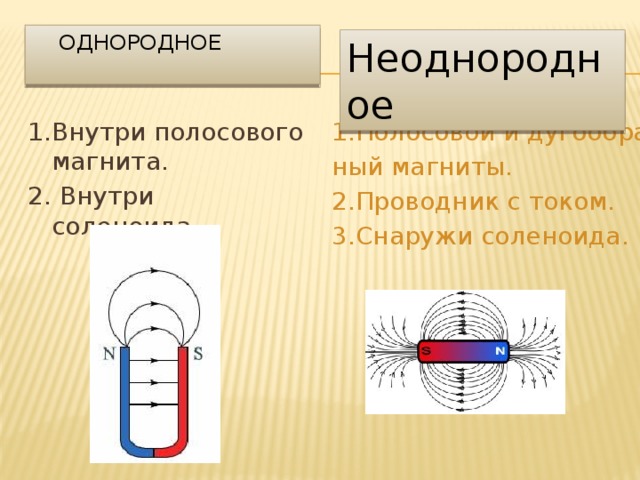

 Однородное Неоднородное 1.Внутри полосового магнита. 1.Полосовой и дугообраз- 2. Внутри соленоида. ный магниты. 2.Проводник с током. 3.Снаружи соленоида.

Однородное

Неоднородное

1.Внутри полосового магнита.

1.Полосовой и дугообраз-

2. Внутри соленоида.

ный магниты.

2.Проводник с током.

3.Снаружи соленоида.

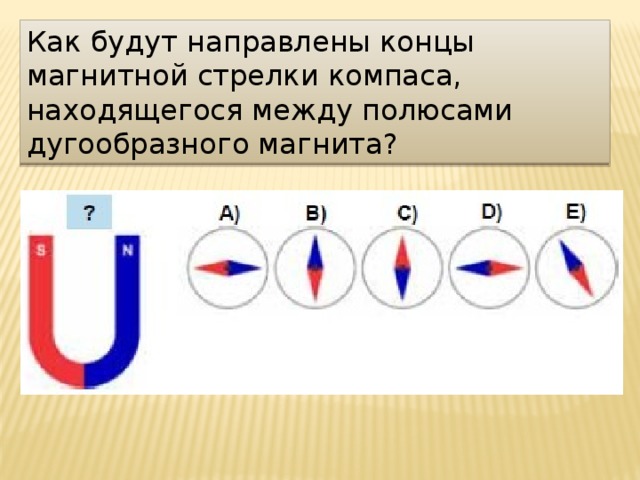

Как будут направлены концы магнитной стрелки компаса, находящегося между полюсами дугообразного магнита?

Как будут направлены концы магнитной стрелки компаса, находящегося между полюсами дугообразного магнита?
