Презентация по физике "Сверхпроводимость"

Сверхпроводимость — свойство некоторых материалов обладать строго нулевым электрическим сопротивлением при достижении ими температуры ниже определённого значения (критическая температура). Известны несколько сотен соединений, чистых элементов, сплавов и керамик, переходящих в сверхпроводящее состояние.

Сверхпроводимость — квантовое явление. Оно характеризуется также эффектом Мейснера, заключающемся в полном вытеснении магнитного поля из объёма сверхпроводника. Существование этого эффекта показывает, что сверхпроводимость не может быть описана просто как идеальная проводимость в классическом понимании.

В 1893 году проблемой сверхнизких температур стал заниматься голландский физик Хейке Камерлинг-Оннес. Ему удалось создать лучшую в мире криогенную лабораторию, в которой 10 июля 1908 года им был получен жидкий гелий.

Позднее ему удалось довести его температуру до 1 Кельвина. Камерлинг-Оннес использовал жидкий гелий для изучения свойств металлов, в частности, для измерения зависимости их электрического сопротивления от температуры. Согласно существовавшим тогда классическим теориям, сопротивление должно было плавно падать с уменьшением температуры, однако существовало также мнение, что при слишком низких температурах электроны практически остановятся и металл совсем перестанет проводить ток.

Эксперименты, проводимые Камерлингом-Оннесом со своими ассистентами Корнелисом Дорсманом и Гиллесом Хольстом, вначале подтверждали вывод о плавном спадании сопротивления. Однако 8 апреля 1911 года он неожиданно обнаружил, что при 3 Кельвинах (около −270 °C) электрическое сопротивление ртути практически равно нулю.

Следующий эксперимент, проведённый 11 мая, показал, что резкий спад сопротивления до нуля происходит при температуре около 4,2 К (позднее, более точные измерения показали, что эта температура равна 4,15 К). Этот эффект был совершенно неожиданным и не мог быть объяснён существовавшими тогда теориями.

Для практического применения в мощных электромагнитах большое значение имело открытие в 1950-х годах сверхпроводников, способных выдерживать сильные магнитные поля и пропускать большие плотности тока. Так, в 1960 году под руководством Дж. Кюнцлера был открыт материал Nb3Sn, проволока из которого способна при температуре 4,2 К, находясь в магнитном поле величиной 8,8 Тл, пропускать ток плотностью до 100 кА/см².

В 1986 году Карл Мюллер и Георг Беднорц открыли новый тип сверхпроводников, получивших название высокотемпературных. В начале 1987 года было показано, что соединения лантана, стронция, меди и кислорода (La—Sr—Cu—O) испытывают скачок проводимости практически до нуля при температуре 36 К. В начале марта 1987 года был впервые получен сверхпроводник при температуре, превышающей температуру кипения жидкого азота (77,4 К): было обнаружено, что таким свойством обладает соединение иттрия, бария, меди и кислорода (Y—Ba—Cu—O). По состоянию на 1 января 2006 года рекорд принадлежит керамическому соединению Hg—Ba—Ca—Cu—O(F), открытому в 2003 году, критическая температура для которого равна 138 К.

Презентация по теме:

Сверхпроводимость

Сверхпроводи́мость  — свойство некоторых материалов обладать  строго нулевым  электрическим сопротивлением при достижении ими температуры ниже определённого значения (критическая температура). Известны несколько сотен соединений, чистых элементов, сплавов и керамик, переходящих в сверхпроводящее состояние. Сверхпроводимость — квантовое явление. Оно характеризуется также эффектом Мейснера, заключающемся в полном вытеснении магнитного поля из объёма сверхпроводника. Существование этого эффекта показывает, что сверхпроводимость не может быть описана просто как  идеальная проводимость  в классическом понимании.

В 1893 году проблемой сверхнизких температур стал заниматься голландский физик Хейке Камерлинг-Оннес. Ему удалось создать лучшую в мире криогенную лабораторию, в которой 10 июля 1908 года им был получен жидкий гелий. Позднее ему удалось довести его температуру до 1 Кельвина. Камерлинг-Оннес использовал жидкий гелий для изучения свойств металлов, в частности, для измерения зависимости их электрического сопротивления от температуры. Согласно существовавшим тогда классическим теориям, сопротивление должно было плавно падать с уменьшением температуры, однако существовало также мнение, что при слишком низких температурах электроны практически остановятся и металл совсем перестанет проводить ток. Эксперименты, проводимые Камерлингом-Оннесом со своими ассистентами Корнелисом Дорсманом и Гиллесом Хольстом, вначале подтверждали вывод о плавном спадании сопротивления. Однако 8 апреля 1911 года он неожиданно обнаружил, что при 3 Кельвинах (около −270 °C) электрическое сопротивление ртути практически равно нулю. Следующий эксперимент, проведённый 11 мая, показал, что резкий спад сопротивления до нуля происходит при температуре около 4,2 К (позднее, более точные измерения показали, что эта температура равна 4,15 К). Этот эффект был совершенно неожиданным и не мог быть объяснён существовавшими тогда теориями.

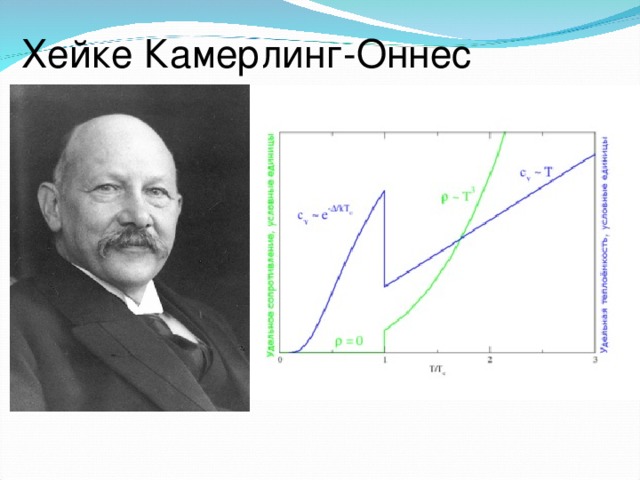

Хейке Камерлинг-Оннес

Для практического применения в мощных электромагнитах большое значение имело открытие в 1950-х годах сверхпроводников, способных выдерживать сильные магнитные поля и пропускать большие плотности тока. Так, в 1960 году под руководством Дж. Кюнцлера был открыт материал Nb 3 Sn, проволока из которого способна при температуре 4,2 К, находясь в магнитном поле величиной 8,8 Тл, пропускать ток плотностью до 100 кА/см².

В 1986 году Карл Мюллер и Георг Беднорц открыли новый тип сверхпроводников, получивших название высокотемпературных. В начале 1987 года было показано, что соединения лантана, стронция, меди и кислорода (La—Sr—Cu—O) испытывают скачок проводимости практически до нуля при температуре 36 К. В начале марта 1987 года был впервые получен сверхпроводник при температуре, превышающей температуру кипения жидкого азота (77,4 К): было обнаружено, что таким свойством обладает соединение иттрия, бария, меди и кислорода (Y—Ba—Cu—O). По состоянию на 1 января 2006 года рекорд принадлежит керамическому соединению Hg—Ba—Ca—Cu—O(F), открытому в 2003 году, критическая температура для которого равна 138 К.

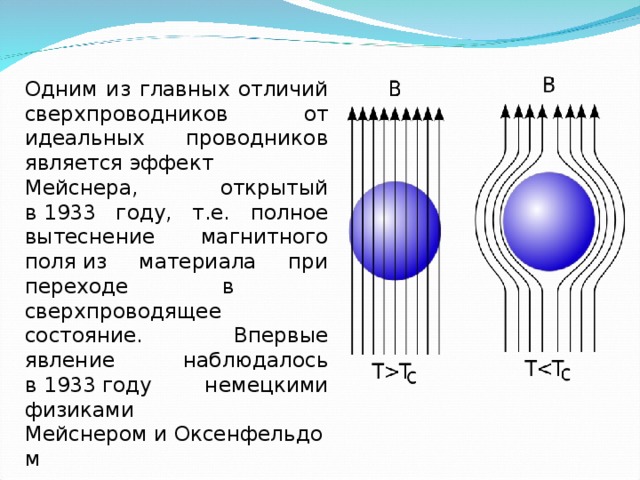

Одним из главных отличий сверхпроводников от идеальных проводников является эффект Мейснера, открытый в 1933 году, т.е. полное вытеснение  магнитного поля из материала при переходе в сверхпроводящее состояние. Впервые явление наблюдалось в 1933 году немецкими физиками Мейснером и Оксенфельдом

Теория БКШ   (Теория   Бардина ,   Купера ,   Шриффера )  — микроскопическая   теория   сверхпроводников , являющаяся на сегодняшний день доминирующей. В её основе лежит концепция   куперовской пары : коррелированного состояния электронов с противоположными спинами и импульсами. В   1972   году   создатели теории были удостоены   Нобелевской премии по физике . Одновременно микроскопическая теория сверхпроводимости была построена с использованием так называемых преобразований Боголюбова ( англ. )   Н.   Н.   Боголюбовым , показавшим, что сверхпроводимость можно рассматривать как   сверхтекучесть   электронного газа.

Электроны вблизи   поверхности Ферми   могут испытывать эффективное притяжение, взаимодействуя друг с другом посредством фононов. Надо ввести уточнение, притягиваются только те электроны, энергия которых отличается от энергии электронов на поверхности Ферми не более чем на величину   , где    —  Дебаевская частота (англ.) русск. , остальные электроны не взаимодействуют. Эти электроны объединяются   в пары , называемые часто куперовскими. Куперовские пары, в отличие от отдельных электронов, обладают рядом свойств, характерных для бозонов, которые при охлаждении могут переходить в одно квантовое состояние. Можно сказать, что эта особенность позволяет парам двигаться без столкновения с решёткой и оставшимися электронами, то есть без потерь энергии.

Отметим, что в теории БКШ понятие куперовской пары четко не определено и в явном виде не вводится. Куперовская пара хорошо определена лишь в двухчастичной задаче Купера, которая считается вспомогательной для построения многочастичной теории БКШ.

• Квантово-механическая теория

В квантовой теории металлов притяжение между электронами (обмен фононами) связывается с возникновением элементарных возбуждений кристаллической решётки. Электрон, движущийся в кристалле и взаимодействующий с другим электроном посредством решётки, переводит её в возбуждённое состояние. При переходе решётки в основное состояние излучается квант энергии звуковой частоты — фонон, который поглощается другим электроном. Притяжение между электронами можно представить как обмен электронов фононами, причём притяжение наиболее эффективно, если импульсы взаимодействующих электронов противоположно направленны.

Возникновение сверхпроводящего состояния вещества связано с возможностью образования в металле связанных пар электронов (куперовских пар). Оценка показывает, что электроны, образующие пару, находятся друг от друга на расстояниях порядка ста периодов кристаллической решётки. Вся электронная система сверхпроводника представляет собой сплочённое образование, простирающееся на громадные по атомным масштабам расстояния.

Если при сколь угодно низких температурах кулоновское отталкивание между электронами преобладает над притяжением, образующим пары, то вещество (металл или сплав) сохраняет обычные свойства. Если же при температуре  Т c  силы притяжения преобладают над силами отталкивания, то вещество переходит в сверхпроводящее состояние.

Важнейшей особенностью связанного в пары коллектива электронов в сверхпроводнике является невозможность обмена энергией между электронами и решёткой малыми порциями, меньшими чем определенная энергия. Это означает, что при движении электронов в кристаллической решётке не изменяется энергия электронов и вещество ведёт себя как сверхпроводник с нулевым удельным сопротивлением. Квантово-механическое рассмотрение показывает, что при этом не происходит рассеяния электронных волн на тепловых колебаниях решётки или примесях. А это и означает отсутствие электрического сопротивления.

Для того чтобы разрушить состояние сверхпроводимости, необходима затрата определенной энергии. При температуре  Т = Т c  происходит нарушение связанных состояний электронных пар, прекращается притяжение между электронами и состояние сверхпроводимости исчезает.

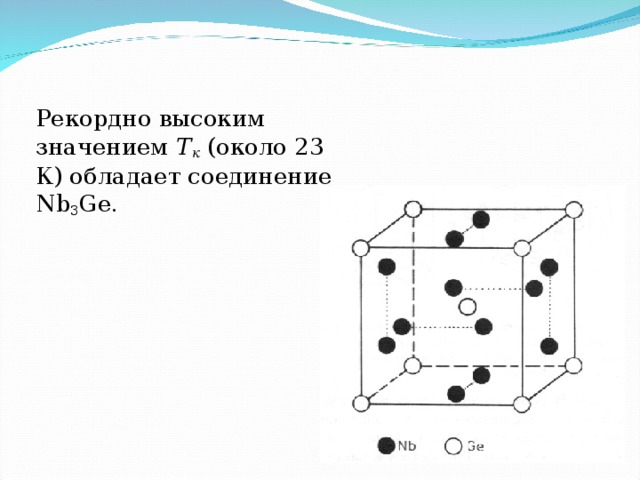

Рекордно высоким значением  Т к  (около 23 К) обладает соединение Nb 3 Ge.

Применение сверхпроводимости

Явление сверхпроводимости используется для получения сильных магнитных полей, поскольку при прохождении по сверхпроводнику сильных токов, создающих сильные магнитные поля, отсутствуют тепловые потери. Однако в связи с тем, что магнитное поле разрушает состояние сверхпроводимости, для получения сильных магнитных полей применяются т. н. сверхпроводники II рода, в которых возможно сосуществование сверхпроводимости и магнитного поля. В таких сверхпроводниках магнитное поле вызывает появление тонких нитей нормального металла, пронизывающих образец, каждая из которых несёт квант магнитного потока. Вещество же между нитями остаётся сверхпроводящим. Поскольку в сверхпроводнике II рода нет полного эффекта Мейснера, сверхпроводимость существует до гораздо больших значений магнитного поля  H c 2 .

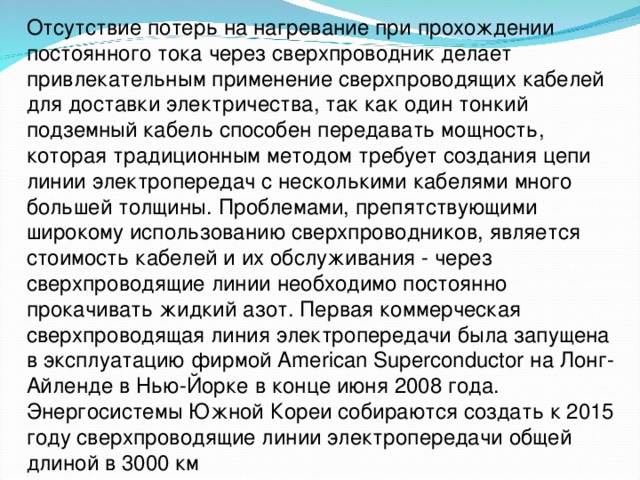

Отсутствие потерь на нагревание при прохождении постоянного тока через сверхпроводник делает привлекательным применение сверхпроводящих кабелей для доставки электричества, так как один тонкий подземный кабель способен передавать мощность, которая традиционным методом требует создания цепи линии электропередач с несколькими кабелями много большей толщины. Проблемами, препятствующими широкому использованию сверхпроводников, является стоимость кабелей и их обслуживания - через сверхпроводящие линии необходимо постоянно прокачивать жидкий азот. Первая коммерческая сверхпроводящая линия электропередачи была запущена в эксплуатацию фирмой American Superconductor на Лонг-Айленде в Нью-Йорке в конце июня 2008 года. Энергосистемы Южной Кореи собираются создать к 2015 году сверхпроводящие линии электропередачи общей длиной в 3000 км

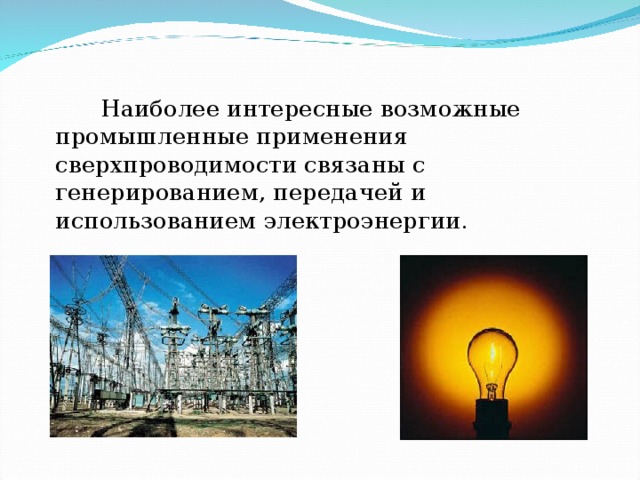

Наиболее интересные возможные промышленные применения сверхпроводимости связаны с генерированием, передачей и использованием электроэнергии.

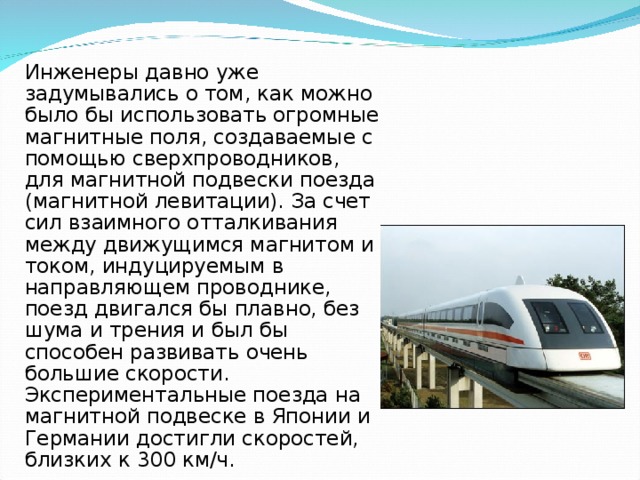

Инженеры давно уже задумывались о том, как можно было бы использовать огромные магнитные поля, создаваемые с помощью сверхпроводников, для магнитной подвески поезда (магнитной левитации). За счет сил взаимного отталкивания между движущимся магнитом и током, индуцируемым в направляющем проводнике, поезд двигался бы плавно, без шума и трения и был бы способен развивать очень большие скорости. Экспериментальные поезда на магнитной подвеске в Японии и Германии достигли скоростей, близких к 300 км/ч.

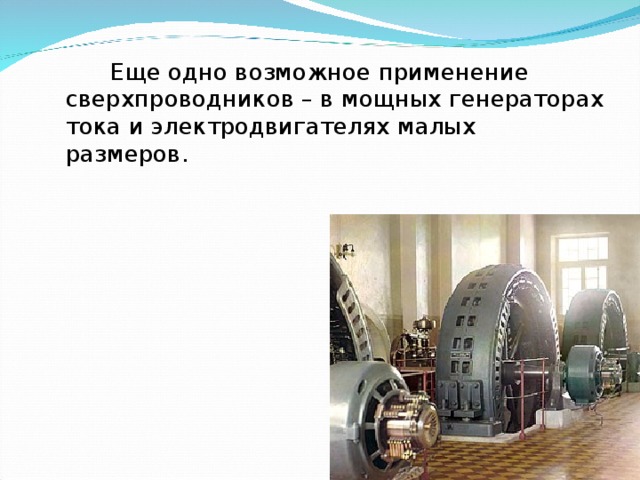

Еще одно возможное применение сверхпроводников – в мощных генераторах тока и электродвигателях малых размеров.

• Академик В.Л. Гинзбург, нобелевский лауреат за работы по сверхпроводимости
