Презентация для урока физики "Линзы"

Линзами называются прозрачные тела, ограниченные с двух сторон сферическими поверхностями. Прямая, проходящая через центры сферических поверхностей, называется главной оптической осью, а точка ее пересечения с тонкой линзой – оптическим центром. Лучи, параллельные оптической оси выпуклой (собирающей) линзы, соберутся после преломления в фокусе. У каждой линзы два фокуса – по одному с каждой стороны линзы. Расстояние от линзы до фокуса называется фокусным расстоянием F.

Изображение точки в линзе проще всего построить по пересечению двух лучей, исходящих из этой точки. Как правило, в качестве одного из лучей берут луч, параллельный оптической оси (после прохождения линзы он пересечет оптическую ось в фокусе), а в качестве второго – луч, проходящий через оптический центр линзы (он не меняет своего направления). В рассеивающей линзе изображение предмета всегда мнимое, прямое и уменьшенное. В собирающей линзе изображение может быть мнимым, прямым и увеличенным (d < F) и действительным перевернутым (увеличенным при F < d < 2F и уменьшенным при d > 2F).

Построение изображения в линзах

Подготовила учитель физики

МБОУ «ССОШ №1» Денискина Е.В.

• Линзами называются прозрачные тела, ограниченные с двух сторон сферическими поверхностями. Прямая, проходящая через центры сферических поверхностей, называется главной оптической осью, а точка ее пересечения с тонкой линзой – оптическим центром. Лучи, параллельные оптической оси выпуклой (собирающей) линзы, соберутся после преломления в фокусе. У каждой линзы два фокуса – по одному с каждой стороны линзы. Расстояние от линзы до фокуса называется фокусным расстоянием F.

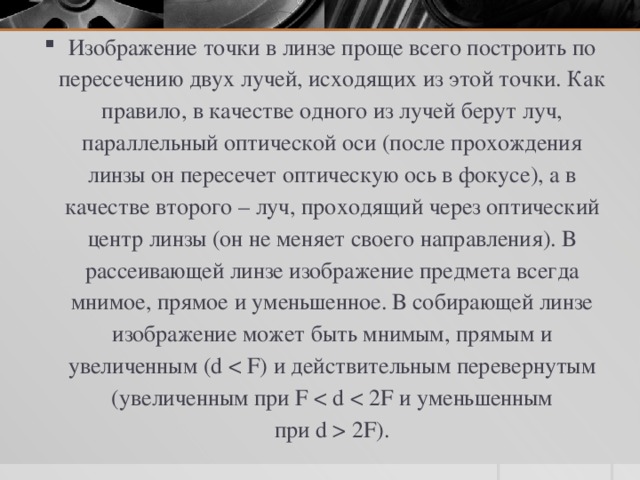

• Изображение точки в линзе проще всего построить по пересечению двух лучей, исходящих из этой точки. Как правило, в качестве одного из лучей берут луч, параллельный оптической оси (после прохождения линзы он пересечет оптическую ось в фокусе), а в качестве второго – луч, проходящий через оптический центр линзы (он не меняет своего направления). В рассеивающей линзе изображение предмета всегда мнимое, прямое и уменьшенное. В собирающей линзе изображение может быть мнимым, прямым и увеличенным (d  2F).

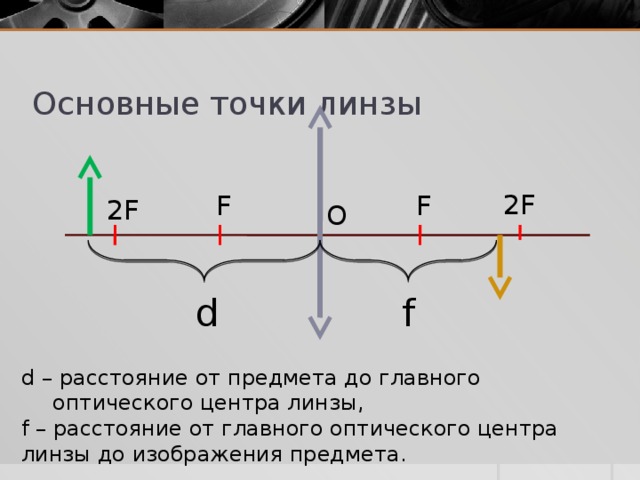

Основные точки линзы

2F

F

F

2F

О

f

d

d – расстояние от предмета до главного оптического центра линзы,

f – расстояние от главного оптического центра линзы до изображения предмета.

«Удобные лучи»

1

2

F

3

F

• Лучи, падающие параллельно главной оптической оси, после преломления в линзе проходят через фокус линзы.
• Лучи, идущие к линзе через фокус, после преломления направлены параллельно главной оптической оси.
• Лучи, проходящие через оптический центр линзы, не меняют своего направления.

 F  d

F

F

2F

ИЗОБРАЖЕНИЕ:

• действительное,
• уменьшенное,
• обратное (перевернутое).

F  d   F

F

2F

F

2F

ИЗОБРАЖЕНИЕ:

• действительное,
• увеличенное,
• обратное (перевернутое).

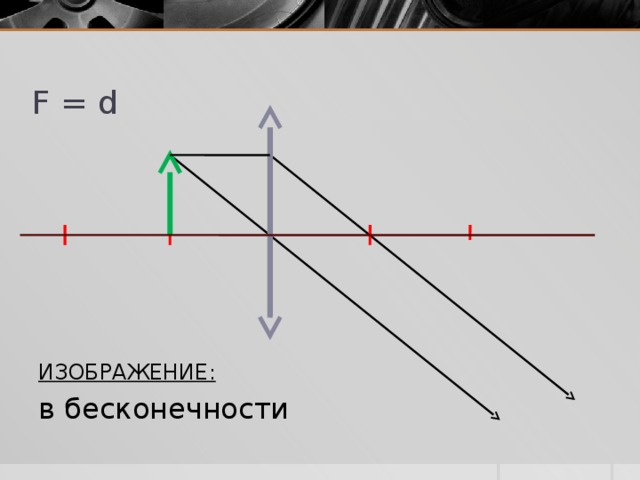

F = d

ИЗОБРАЖЕНИЕ:

в бесконечности

d  F

ИЗОБРАЖЕНИЕ:

• мнимое,
• увеличенное,
• прямое.

F

F

2F

F  d   F

F

F

2F

ИЗОБРАЖЕНИЕ:

• мнимое,
• уменьшенное,
• прямое.

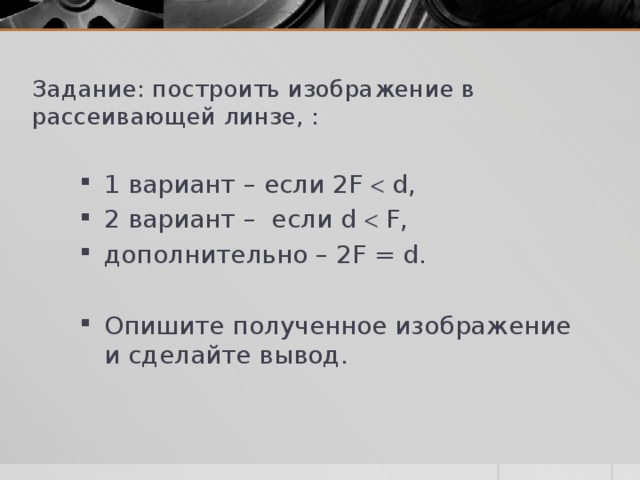

Задание: построить изображение в рассеивающей линзе, :

• 1 вариант – если 2F  d,
• 2 вариант – если d  F,
• дополнительно – 2F = d.

• Опишите полученное изображение и сделайте вывод.

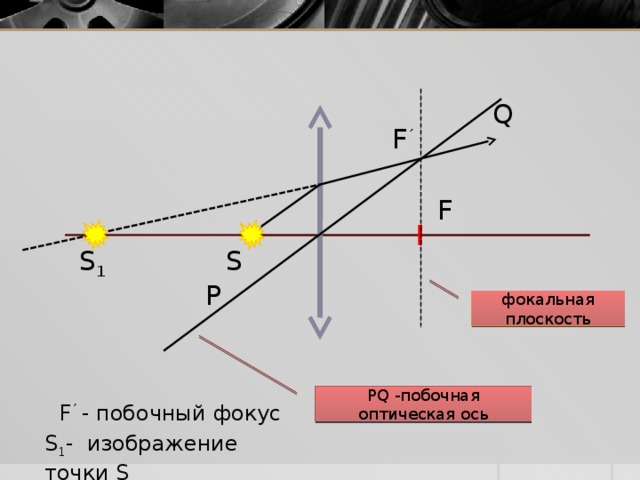

Q

F ´

F

S 1

S

P

фокальная плоскость

PQ -побочная оптическая ось

F ´ - побочный фокус

S 1 - изображение точки S
