Параллельное соединение проводников

Параллельное соединение - это соединение при котором все входящие в него проводники одним своим концом присоединены к одной точке (т. А), а вторым к другой (т.В).

Если выкрутить одну из ламп, цепь не разомкнется и вторая лампочка не перестанет светиться.

Законы параллельного соединения

Напряжение на каждой ветвиодинаково и равно напряжениюна неразветвленной части цепи

Сила тока в неразветвленной части цепи  равна сумме сил токов в каждой ветви

Величина, обратная участку параллельного соединения, равна сумме величин , обратных сопротивлениям ветвей.

Щелкните левой кнопкой мыши

Параллельное соединение

проводников

Щелкните левой кнопкой мыши

Гринченко А.А .

Гринченко А.А .

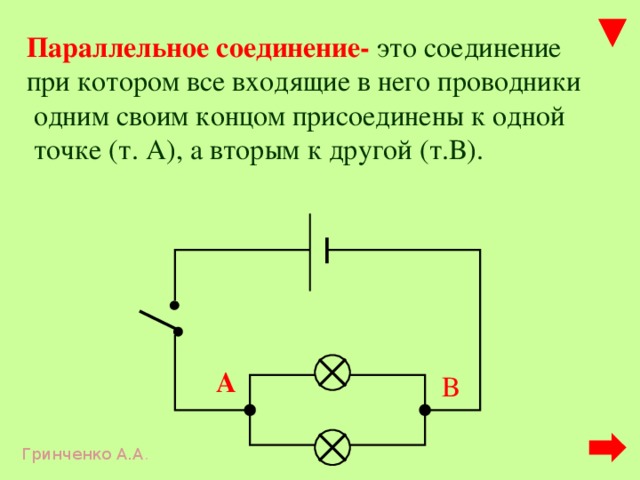

Параллельное соединение- это соединение

при котором все входящие в него проводники

одним своим концом присоединены к одной

точке (т. А), а вторым к другой (т.В).

А

В

Гринченко А.А .

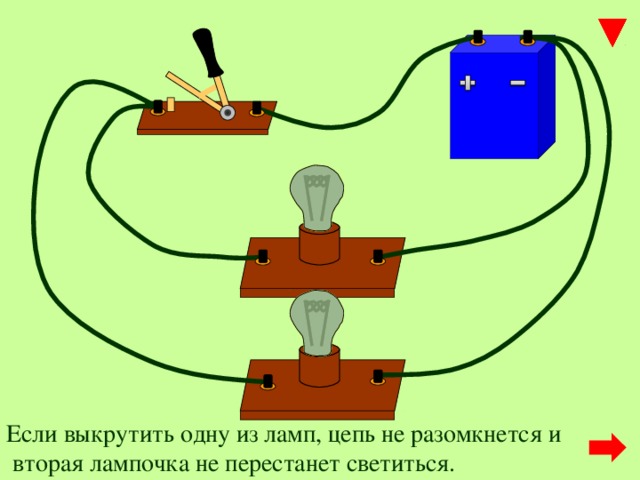

Если выкрутить одну из ламп, цепь не разомкнется и

вторая лампочка не перестанет светиться.

3

Законы параллельного соединения

U 1 =U 2 = φ a + φ b =U

U 1 =U 2 =U

b

a

Напряжение на каждой ветви

одинаково и равно напряжению

на неразветвленной части цепи

Гринченко А.А .

Законы параллельного соединения

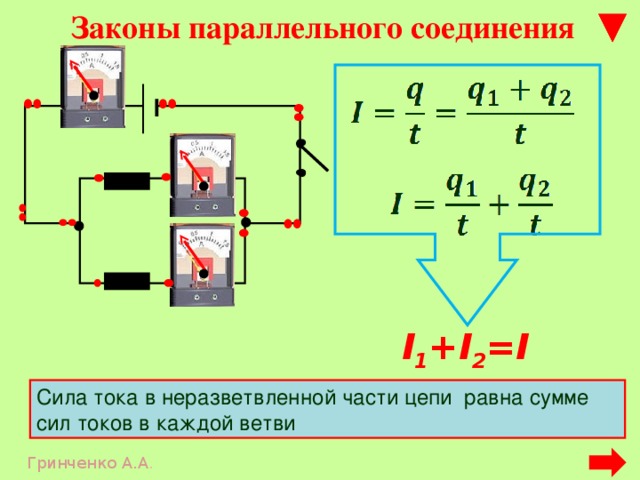

I 1 +I 2 =I

Сила тока в неразветвленной части цепи равна сумме сил токов в каждой ветви

Гринченко А.А .

Законы параллельного соединения

I

U

Т.к.

I 1

то

R 1

b

a

I 2

Сокращаем на U , получим :

R 2

или

пусть сопротивления всех n резисторов одинаковы и равны R1,

тогда:

Величина, обратная участку параллельного соединения,

равна сумме величин , обратных сопротивлениям ветвей

Откуда

n слагаемых

Гринченко А.А .

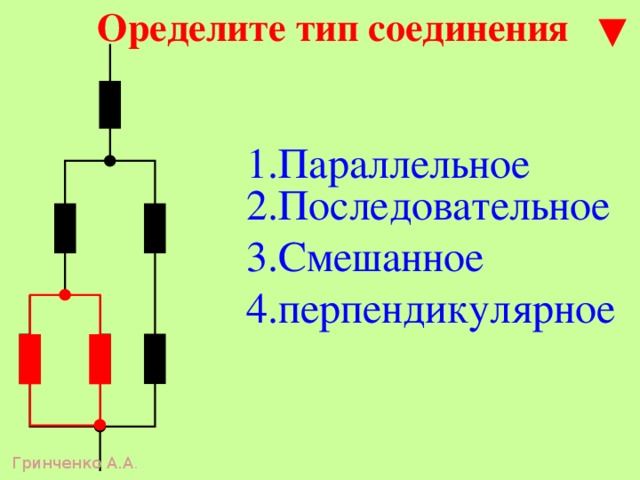

Оределите тип соединения

1.Параллельное

2.Последовательное

3.Смешанное

4.перпендикулярное

Гринченко А.А .

Оределите тип соединения

• Параллельное
• Вертикальное
• Последовательное
• Смешанное
• Нет правильного

ответа

Гринченко А.А .

8

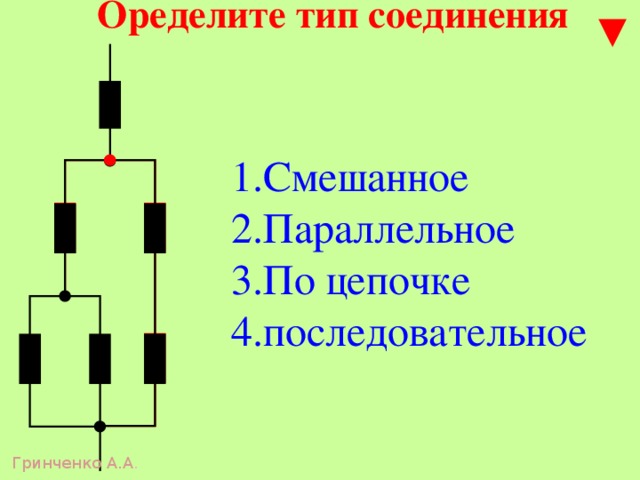

Оределите тип соединения

1.Смешанное

2.Параллельное

3.По цепочке

4.последовательное

Гринченко А.А .

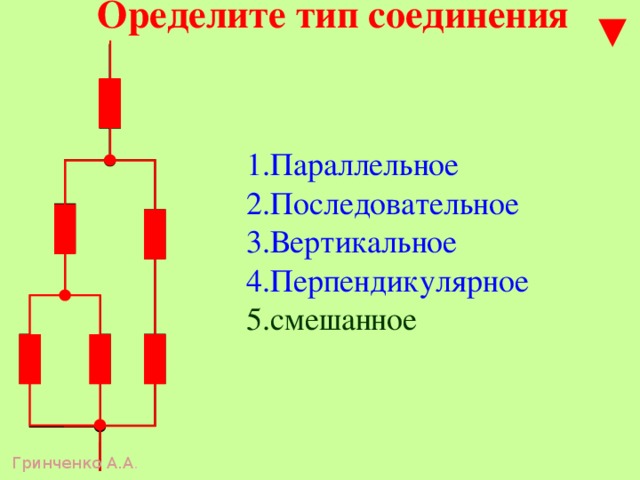

Оределите тип соединения

1.Параллельное

2.Последовательное

3.Вертикальное

4.Перпендикулярное

5.смешанное

Гринченко А.А .

ПРАВИЛЬНО!

дальше

Гринченко А.А .

ПРАВИЛЬНО!

дальше

Гринченко А.А .

ПРАВИЛЬНО!

дальше

Гринченко А.А .

ПРАВИЛЬНО!

дальше

Гринченко А.А .

НЕПРАВИЛЬНО!

назад

Гринченко А.А .

НЕПРАВИЛЬНО!

назад

Гринченко А.А .

НЕПРАВИЛЬНО!

назад

Гринченко А.А .

НЕПРАВИЛЬНО!

назад

Гринченко А.А .

МОЛОДЕЦ!!!
