Конкурс "Я в профессии"

Конкурс «Я в профессии»

Разминка

Для электриков закон нам придумал доктор

Ом

Коль пожара не хотите, нужен вам

Предохранитель

Знает каждый дилетант: главное в цепи

Контакт

Между фазами касание называют

Замыкание

Чтоб было все в порядке, надевай

Перчатки

Избежать чтоб осложнения отключайте

Напряжение

В кабеле три раза звучит слово

Фаза

Вопросы болельщикам

Какими нотами можно измерить расстояние?

Ответ: Ми-ля-ми

Каких камней в море нет?

Ответ: Сухих

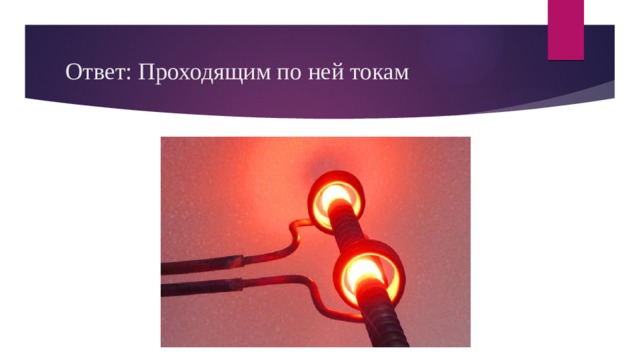

1 . Чем обусловлен нагрев электрических машин?

Ответ: Проходящим по ней токам

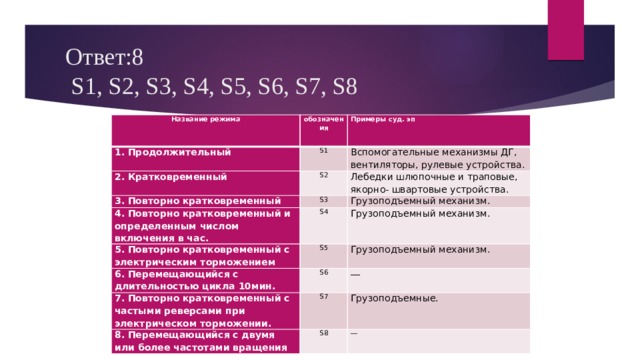

Сколько определено стандартных режимов работы по нагреву и продолжительности работы?

Ответ:8 S1, S2, S3, S4, S5, S6, S7, S8

Название режима

обозначения

1. Продолжительный

Примеры суд. эп

S1

2. Кратковременный

S2

3. Повторно кратковременный

Вспомогательные механизмы ДГ, вентиляторы, рулевые устройства.

4. Повторно кратковременный и определенным числом включения в час.

S3

Лебедки шлюпочные и траповые, якорно- швартовые устройства.

S4

5. Повторно кратковременный с электрическим торможением

Грузоподъемный механизм.

6. Перемещающийся с длительностью цикла 10мин.

S5

Грузоподъемный механизм.

S6

Грузоподъемный механизм.

7. Повторно кратковременный с частыми реверсами при электрическом торможении.

―

S7

8. Перемещающийся с двумя или более частотами вращения

S8

Грузоподъемные.

―

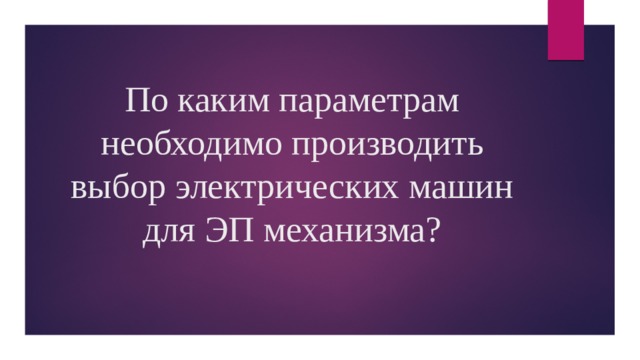

По каким параметрам необходимо производить выбор электрических машин для ЭП механизма?

Ответ:

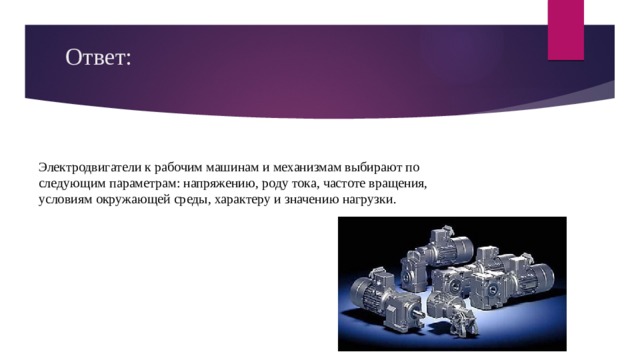

Электродвигатели к рабочим машинам и механизмам выбирают по следующим параметрам: напряжению, роду тока, частоте вращения, условиям окружающей среды, характеру и значению нагрузки.

Каково общее назначение защиты двигателей от проникновения внутрь влаги, предметов, пыли?

Ответ: Защита двигателей от посторонних предметов и влаги обозначается IP

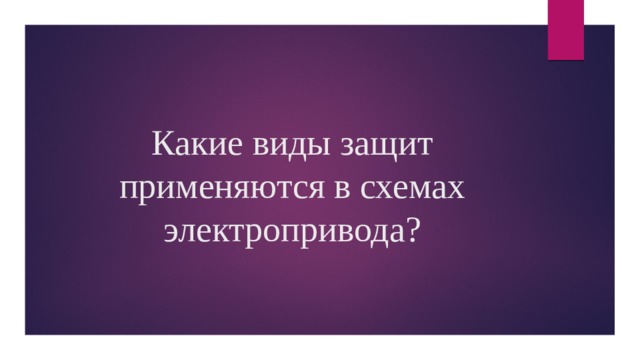

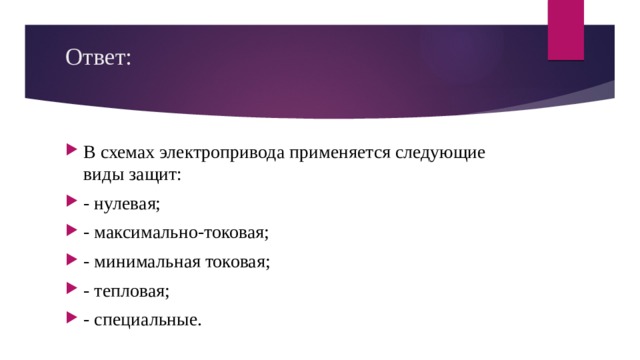

Какие виды защит применяются в схемах электропривода?

Ответ:

• В схемах электропривода применяется следующие виды защит:
• - нулевая;
• - максимально-токовая;
• - минимальная токовая;
• - тепловая;
• - специальные.

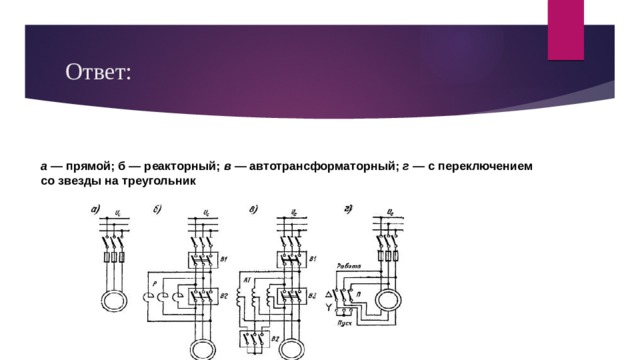

Виды пуска электродвигателей в приводе?

Ответ:

а  — прямой; б — реакторный;  в  — автотрансформаторный;  г  — с переключением со звезды на треугольник

Вопросы командам

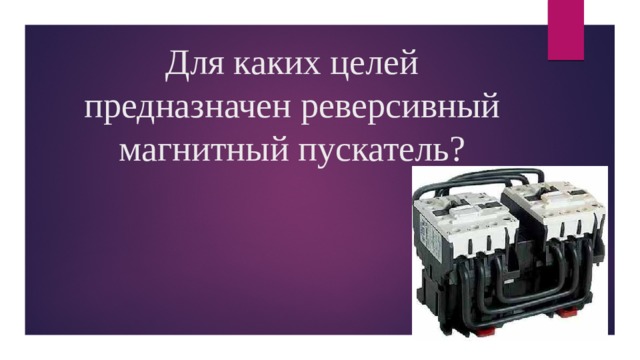

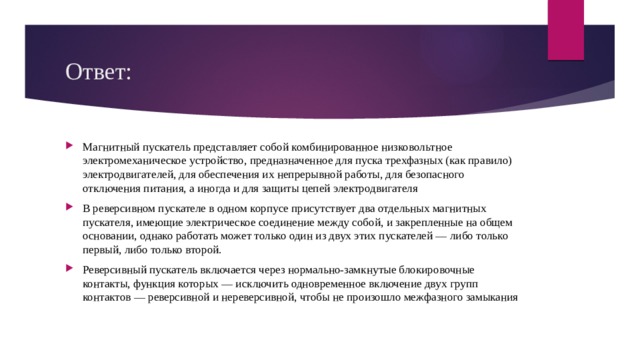

Для каких целей предназначен реверсивный магнитный пускатель?

Ответ:

• Магнитный пускатель представляет собой комбинированное низковольтное электромеханическое устройство, предназначенное для пуска трехфазных (как правило) электродвигателей, для обеспечения их непрерывной работы, для безопасного отключения питания, а иногда и для защиты цепей электродвигателя
• В реверсивном пускателе в одном корпусе присутствует два отдельных магнитных пускателя, имеющие электрическое соединение между собой, и закрепленные на общем основании, однако работать может только один из двух этих пускателей — либо только первый, либо только второй.
• Реверсивный пускатель включается через нормально-замкнутые блокировочные контакты, функция которых — исключить одновременное включение двух групп контактов — реверсивной и нереверсивной, чтобы не произошло межфазного замыкания

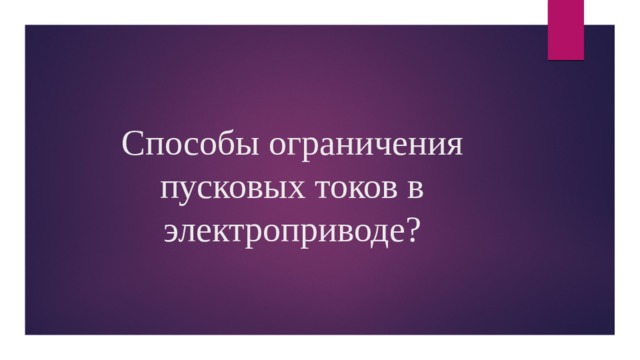

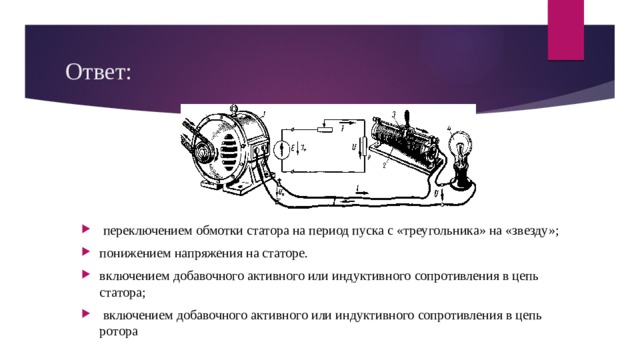

Способы ограничения пусковых токов в электроприводе?

Ответ:

• переключением обмотки статора на период пуска с «треугольника» на «звезду»;
• понижением напряжения на статоре.
• включением добавочного активного или индуктивного сопротивления в цепь статора;
• включением добавочного активного или индуктивного сопротивления в цепь ротора

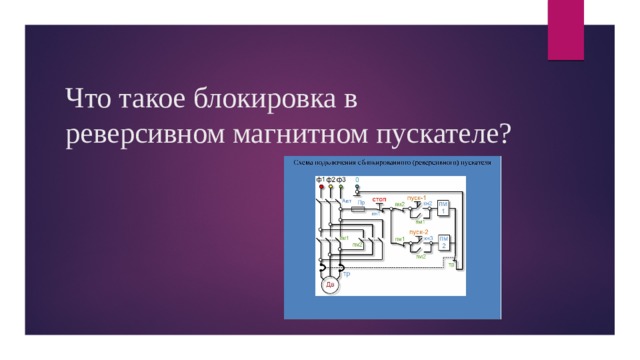

Что такое блокировка в реверсивном магнитном пускателе?

Ответ:

• Реверсивные пускатели имеют механическую блокировку, которая располагается под основанием (панелью) пускателя и служит для предотвращения одновременного включения двух магнитных пускателей.
• При электрической блокировке через нормально-замкнутые контакты самого пускателя (что предусмотрено его внутренними соединениями) реверсивные пускатели надежно работают и без механической блокировки.

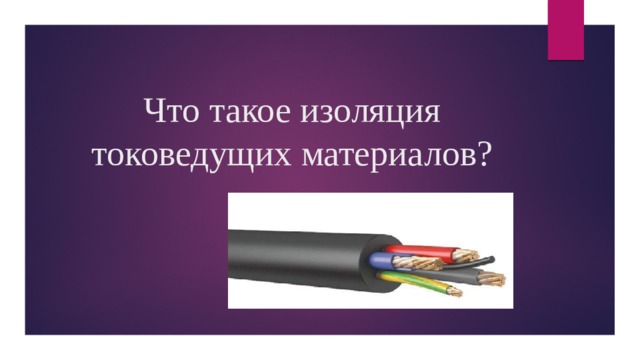

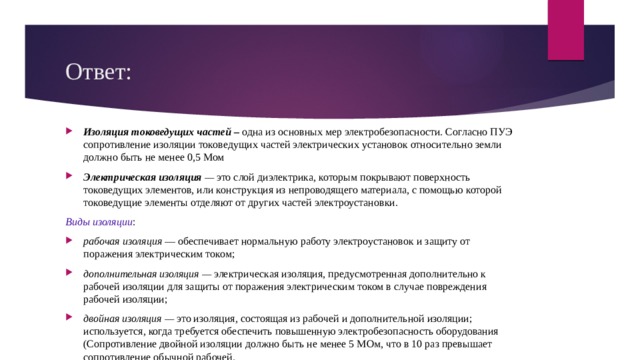

Что такое изоляция токоведущих материалов?

Ответ:

• Изоляция токоведущих частей –  одна из основных мер электробезопасности. Согласно ПУЭ сопротивление изоляции токоведущих частей электрических установок относительно земли должно быть не менее 0,5 Мом
• Электрическая изоляция  —  это слой диэлектрика, которым покрывают поверхность токоведущих элементов, или конструк­ция из непроводящего материала, с помощью которой токоведущие элементы отделяют от других частей электроустановки.

Виды изоляции :

• рабочая изоляция  — обеспечивает нормальную работу электроустановок и защиту от поражения электрическим током;
• дополнительная изоляция —  электрическая изоляция, пред­усмотренная дополнительно к рабочей изоляции для за­щиты от поражения электрическим током в случае повре­ждения рабочей изоляции;
• двойная изоляция —  это изоляция, состоящая из рабочей и дополнительной изоляции; используется, когда требуется обес­печить повышенную электробезопасность оборудования (Сопротивление двойной изоляции должно быть не менее 5 МОм, что в 10 раз превышает сопротивление обычной рабочей.

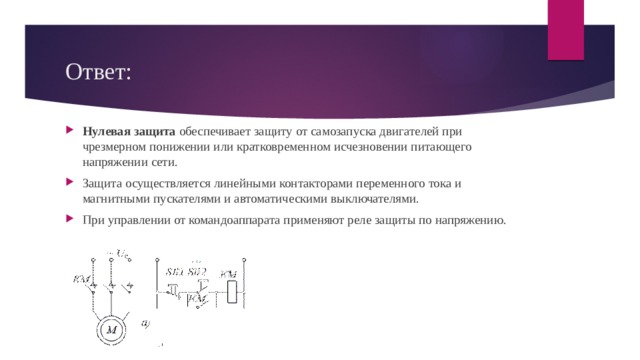

Что обеспечивает нулевая защита электроприводов?

Ответ:

• Нулевая защита  обеспечивает защиту от самозапуска двигателей при чрезмерном понижении или кратковременном исчезновении питающего напряжении сети.
• Защита осуществляется линейными контакторами переменного тока и магнитными пускателями и автоматическими выключателями.
• При управлении от командоаппарата применяют реле защиты по напряжению.

Система управления электроприводом, при которой все операции по управлению выполняет человек

Ответ:

• Простейшая

Какие устройства в рулевом электроприводе указывают на наличие напряжения в цепи питания?

Ответ:

• Световая сигнализация

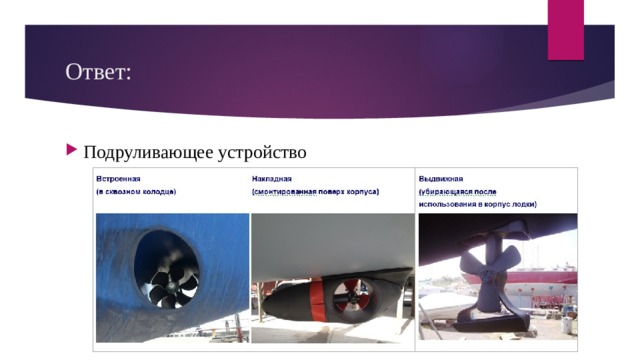

Гидравлический движитель, расположенный в носовой или еще в кормовой оконечностях судна; служит для увеличения вращающего момента относительно центра масс

Ответ:

• Подруливающее устройство

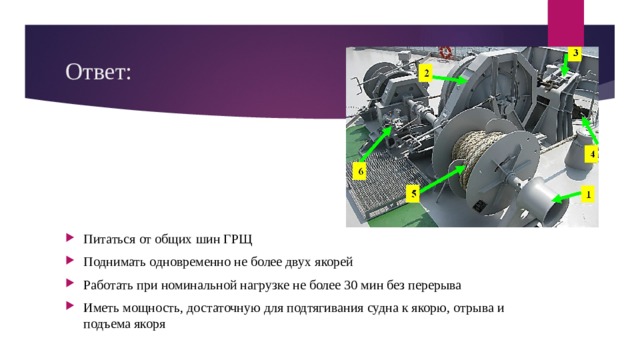

Требования, предъявляемые к ЭП якорно-швартовных устройств

Ответ:

• Питаться от общих шин ГРЩ
• Поднимать одновременно не более двух якорей
• Работать при номинальной нагрузке не более 30 мин без перерыва
• Иметь мощность, достаточную для подтягивания судна к якорю, отрыва и подъема якоря

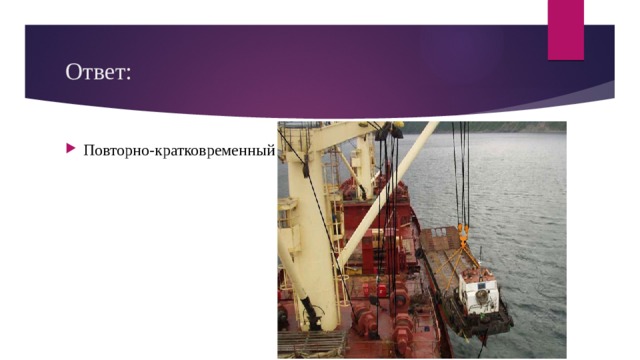

Назовите режим работы ЭП грузовой лебедки

Ответ:

• Повторно-кратковременный

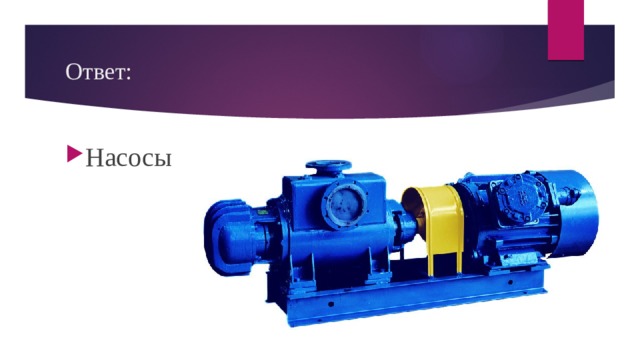

Механизмы, предназначенные для подъема и перемещения различных жидкостей

Ответ:

• Насосы

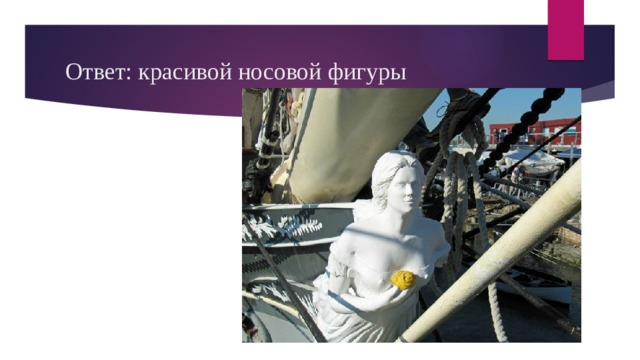

Известно поверье, что женщина в море приносит несчастье. Это был морской закон, сформулированный еще на заре мореплавания. Впрочем, моряки терпели присутствие женщин на строящихся судах, но только в виде...

Ответ: красивой носовой фигуры

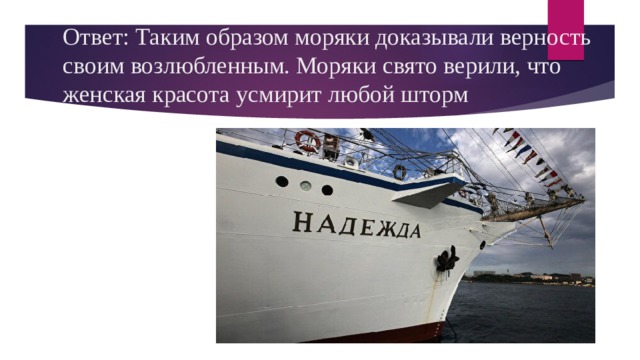

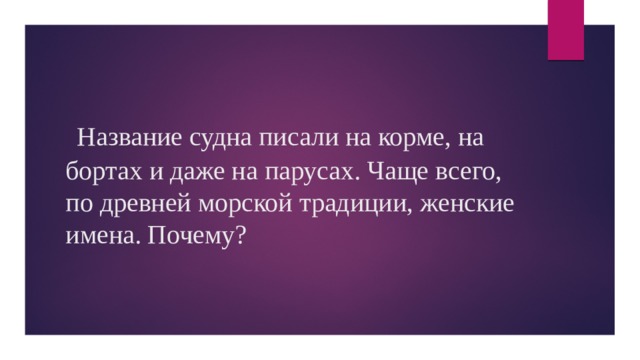

Название судна писали на корме, на бортах и даже на парусах. Чаще всего, по древней морской традиции, женские имена. Почему?

Ответ: Таким образом моряки доказывали верность своим возлюбленным. Моряки свято верили, что женская красота усмирит любой шторм

Конкурс капитанов

• Как называется задняя часть палубы?
• Военный корабль специального назначения для охраны, разведки и борьбы с подводными лодками. Корабли такого типа использовались во время второй мировой войны в британском и американском флотах.
• Прибор для измерения глубины воды с судна
• Отклонение судна от курса, его непроизвольное перемещение при спущенных парусах или неработающем двигателе под воздействием ветра, течения
• Приспособление, служащее для подъема затонувших судов

• Cтoп-кpaн y кopaбля
• Гидротехническое причальное сооружение, выступающее в акваторию порта и предназначенное для швартовки судов с двух сторон?
• Безопасный в навигационном отношении проход по водному пространству, обозначенный бакенами, буями и створными знаками
• Ha cyдax кaкoгo типa Koлyмб дoплыл дo Aмepики?
• Пpoбoинa, paзpыв, пpopexa на корабле?

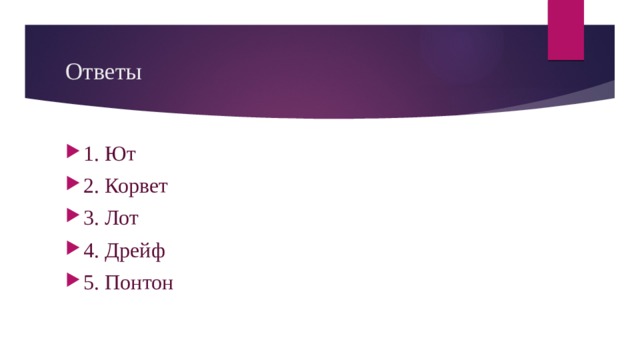

Ответы

• 1. Ют
• 2. Корвет
• 3. Лот
• 4. Дрейф
• 5. Понтон

• 1.Якорь
• 2.Пирс
• 3. Навигация
• 4. Каравелла
• 5. Брешь
