Компьютерные сети

Локальные и глобальные компьютерные сети. Адресация в сетях.

Подготовила:

Прокопчук Вероника

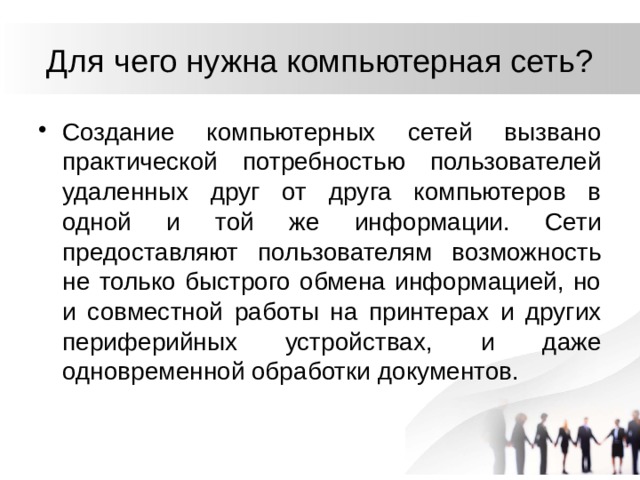

Для чего нужна компьютерная сеть?

• Создание компьютерных сетей вызвано практической потребностью пользователей удаленных друг от друга компьютеров в одной и той же информации. Сети предоставляют пользователям возможность не только быстрого обмена информацией, но и совместной работы на принтерах и других периферийных устройствах, и даже одновременной обработки документов.

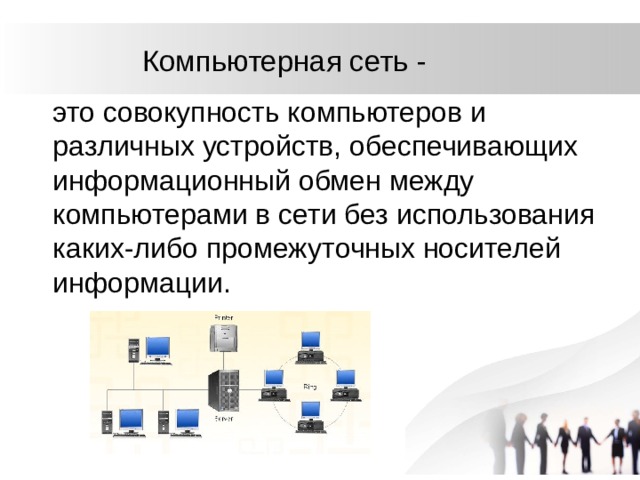

Компьютерная сеть -

это совокупность компьютеров и различных устройств, обеспечивающих информационный обмен между компьютерами в сети без использования каких-либо промежуточных носителей информации.

Схема передачи информации:

отправитель

получатель

КАНАЛЫ СВЯЗИ

Важнейшая характеристика канала связи – его пропускная способность (скорость передачи данных)

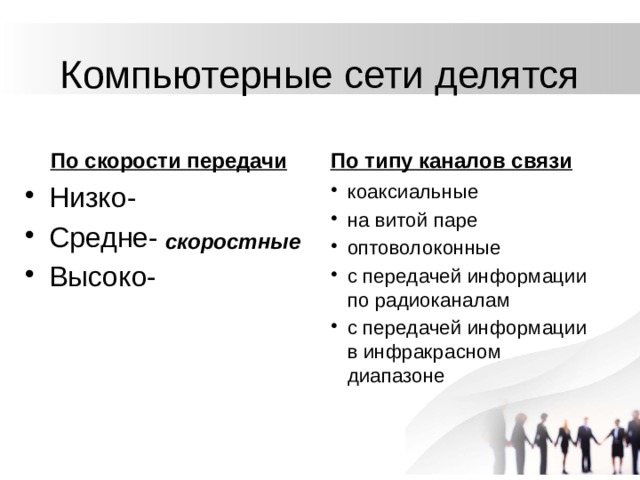

Компьютерные сети делятся

По скорости передачи

По типу каналов связи

• Низко-
• Средне-
• Высоко-

• коаксиальные
• на витой паре
• оптоволоконные
• с передачей информации по радиоканалам
• с передачей информации в инфракрасном диапазоне

скоростные

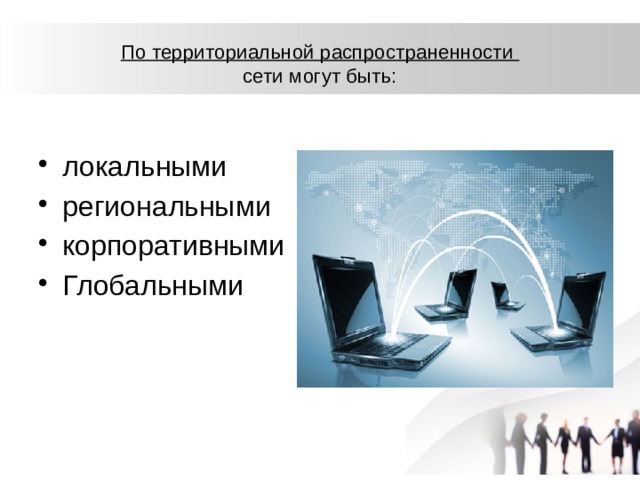

По территориальной распространенности сети могут быть:

• локальными
• региональными
• корпоративными
• Глобальными

Локальная сеть -

объединяет компьютеры, установленные в одном помещении или в одном здании

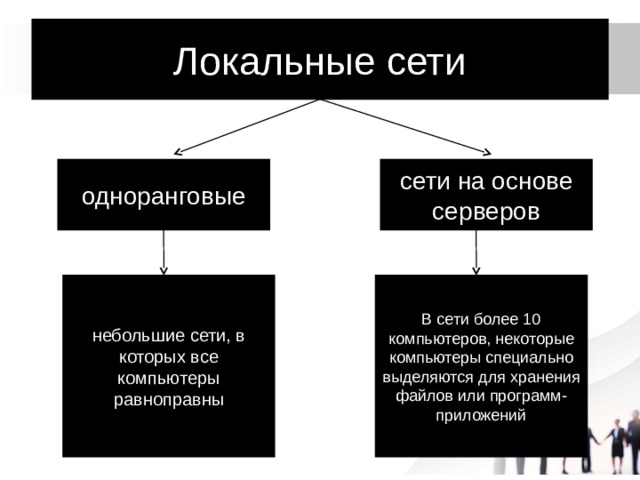

Локальные сети

одноранговые

сети на основе серверов

В сети более 10 компьютеров, некоторые компьютеры специально выделяются для хранения файлов или программ-приложений

небольшие сети, в которых все компьютеры равноправны

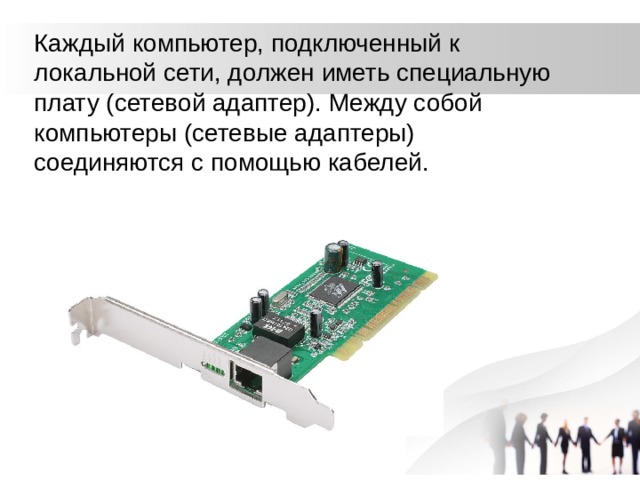

Каждый компьютер, подключенный к локальной сети, должен иметь специальную плату (сетевой адаптер). Между собой компьютеры (сетевые адаптеры) соединяются с помощью кабелей.

Топология сети (общая схема соединения компьютеров в локальные сети):

«Кольцо»

«Общая шина»

«Звезда»

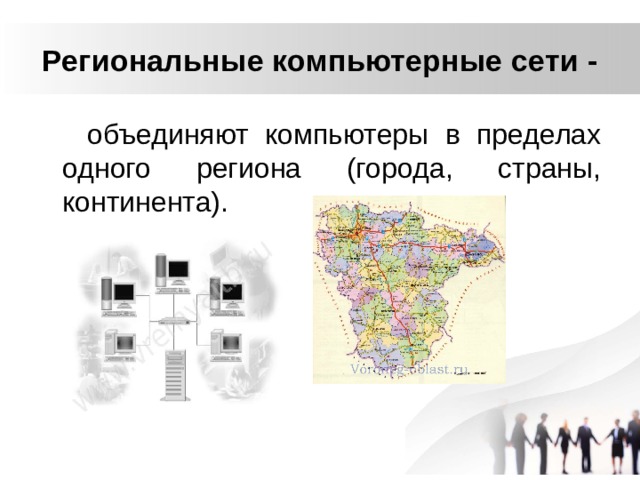

Региональные компьютерные сети -

объединяют компьютеры в пределах одного региона (города, страны, континента).

Корпоративные компьютерные сети -

могут объединять тысячи и десятки тысяч компьютеров, размещенных в различных странах и городах

Например:

сеть корпорации

Microsoft

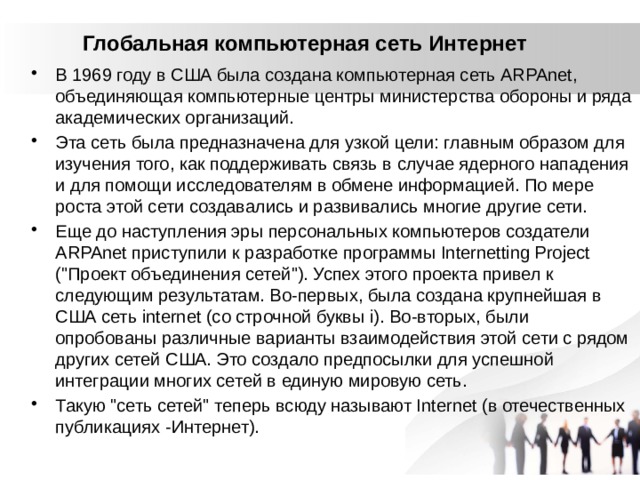

Глобальная компьютерная сеть Интернет

• В 1969 году в США была создана компьютерная сеть ARPAnet, объединяющая компьютерные центры министерства обороны и ряда академических организаций.
• Эта сеть была предназначена для узкой цели: главным образом для изучения того, как поддерживать связь в случае ядерного нападения и для помощи исследователям в обмене информацией. По мере роста этой сети создавались и развивались многие другие сети.
• Еще до наступления эры персональных компьютеров создатели ARPAnet приступили к разработке программы Internetting Project ("Проект объединения сетей"). Успех этого проекта привел к следующим результатам. Во-первых, была создана крупнейшая в США сеть internet (со строчной буквы i). Во-вторых, были опробованы различные варианты взаимодействия этой сети с рядом других сетей США. Это создало предпосылки для успешной интеграции многих сетей в единую мировую сеть.
• Такую "сеть сетей" теперь всюду называют Internet (в отечественных публикациях -Интернет).

Интернет — это глобальная компьютерная сеть, объединяющая многие локальные, региональные и корпоративные сети и включающая в себя десятки миллионов компьютеров.

Адресация в Интернет

Для того, чтобы компьютеры в сети «могли найти друг друга» надо знать их уникальный Интернет - адрес.

Существуют два

равноценных

формата адресов:

• IP – адрес
• DNS - адрес.

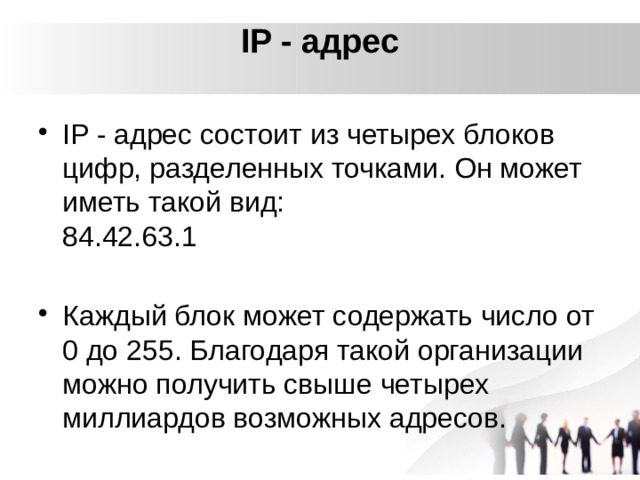

IP - адрес

• IP - адрес состоит из четырех блоков цифр, разделенных точками. Он может иметь такой вид:  84.42.63.1

• Каждый блок может содержать число от 0 до 255. Благодаря такой организации можно получить свыше четырех миллиардов возможных адресов.

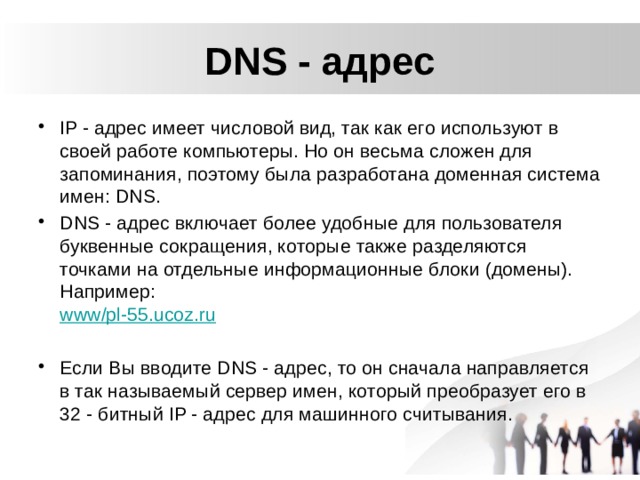

DNS - адрес

• IP - адрес имеет числовой вид, так как его используют в своей работе компьютеры. Но он весьма сложен для запоминания, поэтому была разработана доменная система имен: DNS.
• DNS - адрес включает более удобные для пользователя буквенные сокращения, которые также разделяются точками на отдельные информационные блоки (домены). Например: www/pl-55.ucoz.ru

• Если Вы вводите DNS - адрес, то он сначала направляется в так называемый сервер имен, который преобразует его в 32 - битный IP - адрес для машинного считывания.

Доменные имена

Доменная система имён ставит в соответствие числовому IP-адресу компьютера уникальные доменное имя.

Доменная система имён имеет иерархическую структуру:

• домены верхнего уровня (географические и административные.)
• домены второго уровня
• домены третьего уровня.

Доменное имя сервера Интернета состоит из последовательности имён домена верхнего уровня, домена второго уровня и собственно имени компьютера.

Разбор типовой задачи

В терминологии сетей TCP/IP маской сети называется двоичное число, определяющее, какая часть IP-адреса узла сети относится к адресу сети, а какая — к адресу самого узла в этой сети. Обычно маска записывается по тем же правилам, что и IP-адрес. Адрес сети получается в результате применения поразрядной конъюнкции к заданному IP-адресу узла и маске.По заданным IP-адресу узла и маске определите адрес сети.

IP –адрес узла: 217.233.232.3

Маска: 255.255.252.0

При записи ответа выберите из приведенных в таблице чисел четыре элемента IP-адреса и запишите в нужном порядке соответствующие им буквы, без использования точек. B

Пример.

Пусть искомый IP-адрес 192.168.128.0, и дана таблица

В этом случае правильный ответ будет записан в виде: HBAF

A

0

B

C

3

D

217

E

233

232

F

G

244

H

252

255

A

B

128

C

168

D

255

E

8

127

F

G

0

H

17

192

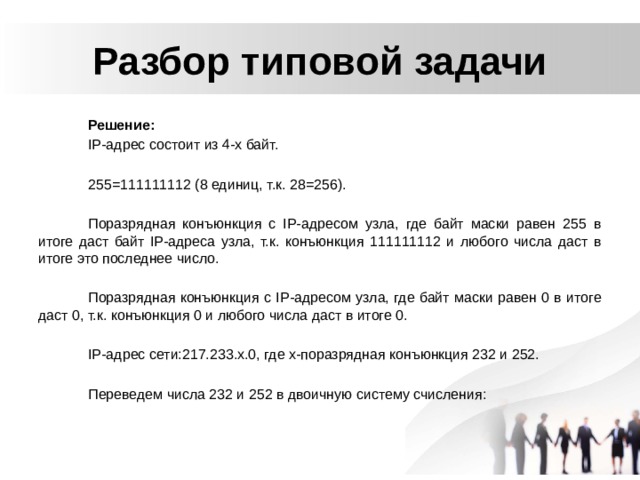

Разбор типовой задачи

Решение:

IP-адрес состоит из 4-х байт.

255=111111112 (8 единиц, т.к. 28=256).

Поразрядная конъюнкция с IP-адресом узла, где байт маски равен 255 в итоге даст байт IP-адреса узла, т.к. конъюнкция 111111112 и любого числа даст в итоге это последнее число.

Поразрядная конъюнкция с IP-адресом узла, где байт маски равен 0 в итоге даст 0, т.к. конъюнкция 0 и любого числа даст в итоге 0.

IP-адрес сети:217.233.х.0, где х-поразрядная конъюнкция 232 и 252.

Переведем числа 232 и 252 в двоичную систему счисления:

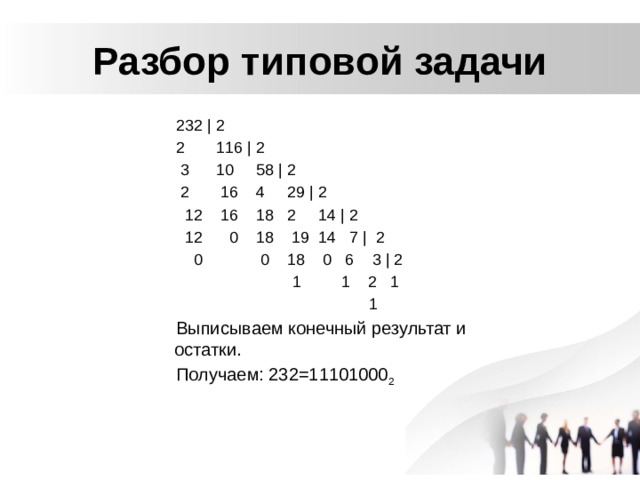

Разбор типовой задачи

232 | 2

2 116 | 2

3 10 58 | 2

2 16 4 29 | 2

12 16 18 2 14 | 2

12 0 18 19 14 7 | 2

0 0 18 0 6 3 | 2

1 1 2 1

1

Выписываем конечный результат и остатки.

Получаем: 232=11101000 2

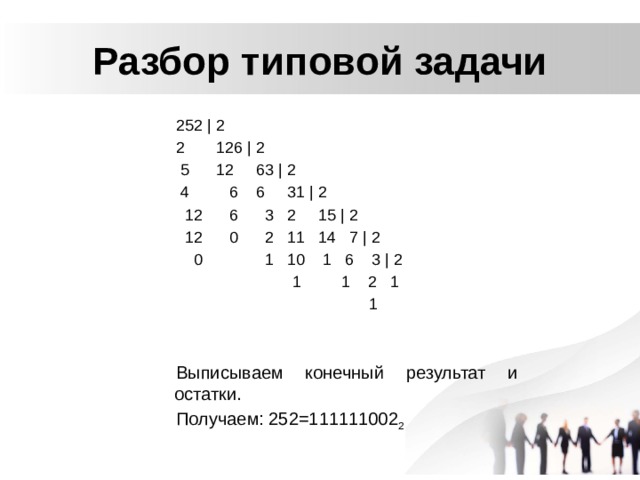

Разбор типовой задачи

252 | 2

2 126 | 2

5 12 63 | 2

4 6 6 31 | 2

12 6 3 2 15 | 2

12 0 2 11 14 7 | 2

0 1 10 1 6 3 | 2

1 1 2 1

1

Выписываем конечный результат и остатки.

Получаем: 252=111111002 2

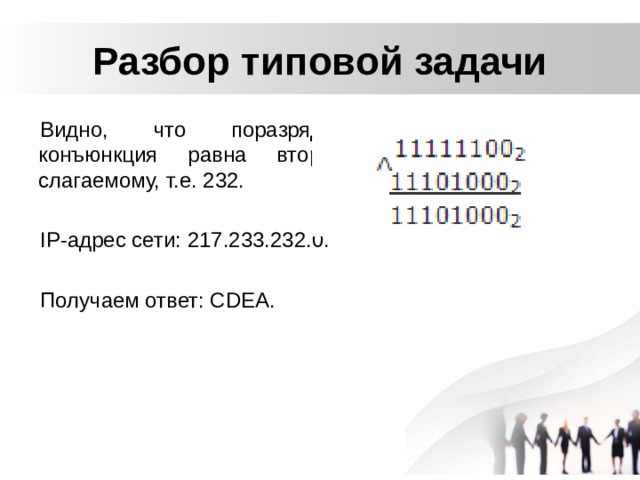

Разбор типовой задачи

Видно, что поразрядная конъюнкция равна второму слагаемому, т.е. 232.

IP-адрес сети: 217.233.232.0.

Получаем ответ: СDEA.

Благодарю за внимание!
