Электромагнитная индукция

"Я превращал магнетизм в электричество". Майкл Фарадей.

Явление электромагнитной индукции

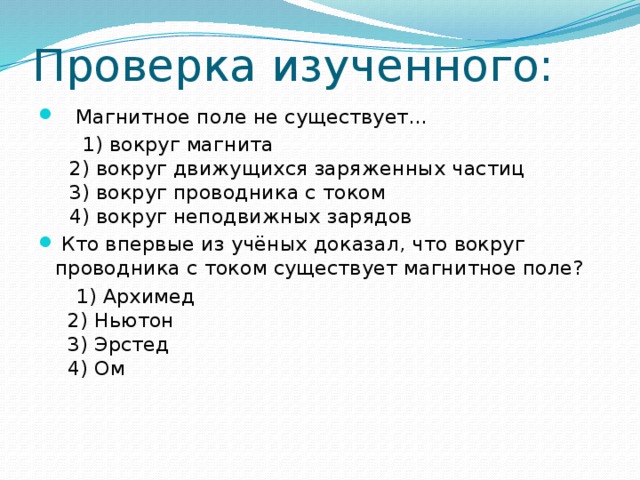

Проверка изученного:

• Магнитное поле не существует…

1) вокруг магнита 2) вокруг движущихся заряженных частиц 3) вокруг проводника с током 4) вокруг неподвижных зарядов

• Кто впервые из учёных доказал, что вокруг проводника с током существует магнитное поле?

1) Архимед 2) Ньютон 3) Эрстед 4) Ом

• Линии магнитного поля в пространстве вне  постоянного магнита…

1) начинаются на северном полюсе магнита, заканчиваются на южном полюсе . 2) начинаются на южном полюсе магнита, заканчиваются на  северном полюсе. 3) начинаются на северном полюсе магнита, уходят в бесконечность.

4) начинаются на южном полюсе магнита, уходят в бесконечность.

• Проводник, притягивается к магниту, потому что:

1) проводник медный 2) на проводник действует сила Ампера 3) проводник наэлектризован 4) проводник слабо натянут

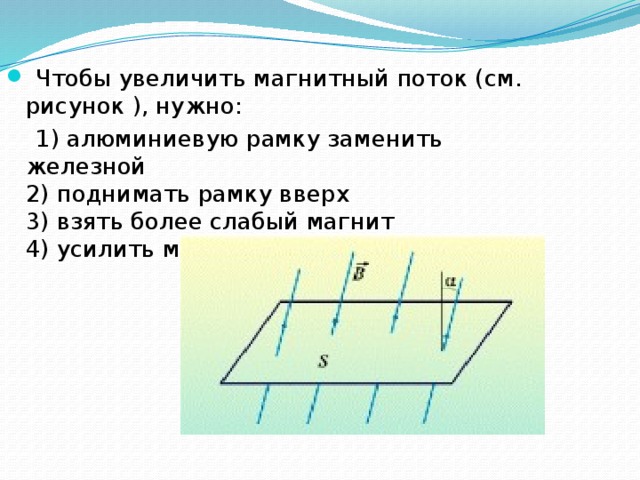

• Чтобы увеличить магнитный поток (см. рисунок ), нужно:

1) алюминиевую рамку заменить железной 2) поднимать рамку вверх 3) взять более слабый магнит 4) усилить магнитное поле

• Проводник с током расположен перпендикулярно плоскости листа, ток направлен от нас. Выберите рисунок, изображающий магнитное поле такого проводника с током.

1) 2) 3) 4)

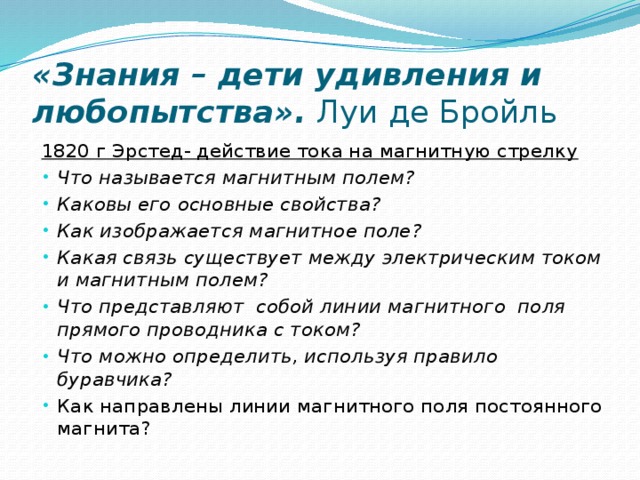

«Знания – дети удивления и любопытства». Луи де Бройль

1820 г Эрстед- действие тока на магнитную стрелку

• Что называется магнитным полем?
• Каковы его основные свойства?
• Как изображается магнитное поле?
• Какая связь существует между электрическим током и магнитным полем?
• Что представляют  собой линии магнитного  поля прямого проводника с током?
• Что можно определить, используя правило буравчика?
• Как направлены линии магнитного поля постоянного магнита?

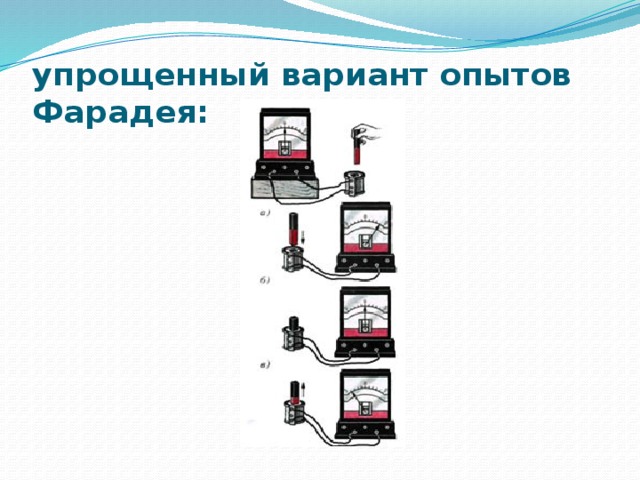

упрощенный вариант опытов Фарадея:

Когда возникает ток?

«индукционный» - от латинского слова inductio — наведение.

• Ток, который возникает в катушке, когда относительно нее движется постоянный магнит, назвали индукционным. Этот ток в катушке индуцируется, т. е. наводится движущимся магнитом. Можно двигать не магнит, а катушку относительно магнита; и здесь мы вновь обнаружим индукционный ток.

Отчего зависит величина и направление индукционного тока?

вносим магнит сначала медленно,

затем быстро.

Решение качественных задач:

• в стальной сердечник трансформатора, подключенного к напряжению 220В вносят замкнутый контур с лампочкой. Почему загорается лампочка при этом?

• Замкнутое алюминиевое кольцо насаживают на стальной сердечник трансформатора, кольцо постепенно поднимается. Замкнутое кольцо заменяют кольцом с зазором, и наблюдают, что кольцо не поднимается. Почему?

Явление электромагнитной индукции

при всяком изменении магнитного потока, пронизывающего контур

проводника, в этом проводнике

возникает

электрический ток,

существующий в течение

всего процесса изменения

магнитного потока.

• Майкл Фарадей.

29 августа 1831 г

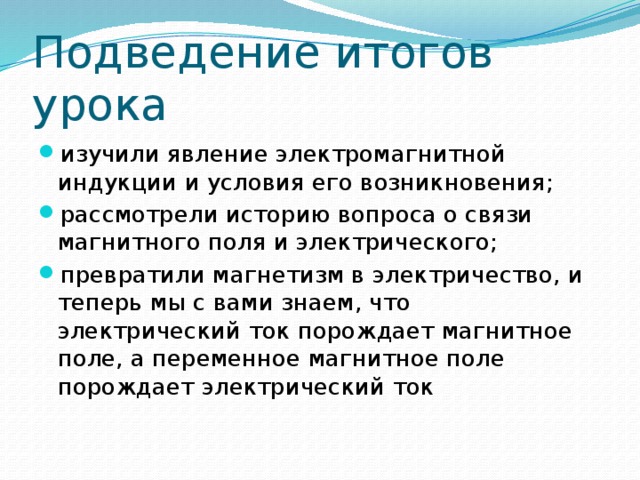

Подведение итогов урока

• изучили явление электромагнитной индукции и условия его возникновения;
• рассмотрели историю вопроса о связи магнитного поля и электрического;
• превратили магнетизм в электричество, и теперь мы с вами знаем, что электрический ток порождает магнитное поле, а переменное магнитное поле порождает электрический ток

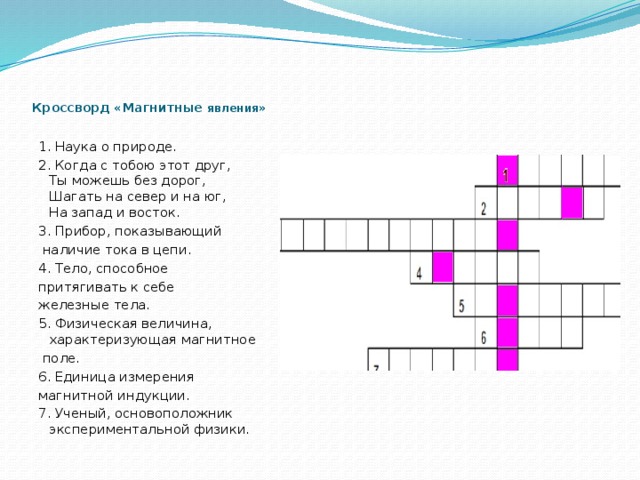

Кроссворд «Магнитные явления »

1. Наука о природе.

2. Когда с тобою этот друг, Ты можешь без дорог, Шагать на север и на юг, На запад и восток.

3. Прибор, показывающий

наличие тока в цепи.

4. Тело, способное

притягивать к себе

железные тела.

5. Физическая величина, характеризующая магнитное

поле.

6. Единица измерения

магнитной индукции.

7. Ученый, основоположник экспериментальной физики.

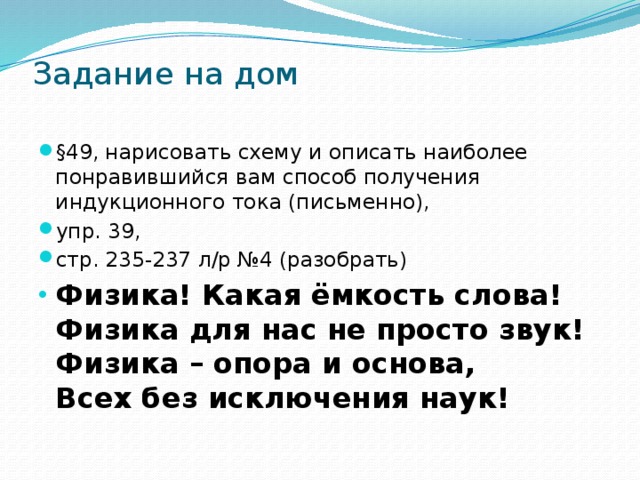

Задание на дом

• §49, нарисовать схему и описать наиболее понравившийся вам способ получения индукционного тока (письменно),
• упр. 39,
• стр. 235-237 л/р №4 (разобрать)

• Физика! Какая ёмкость слова! Физика для нас не просто звук! Физика – опора и основа, Всех без исключения наук!
