Модель ракеты-носителя

Здравствуйте, мальчики и девочки! На нашем прошлом занятии мы с вами приступили к изучению раздела «Человек и воздух» и говорили о самолётостроении и ракетостроении. И сегодня на уроке мы изготовим модель космической ракеты-носителя.

Прежде чем приступить к изготовлению модели, давайте напомним, что космические ракеты – это транспортные средства, которые выводят в космос искусственные спутники Земли, космические летательные аппараты, автоматические межпланетные станции и многое другое. Поэтому их называют ракетами-носителями.

В качестве ракет-носителей используют многоступенчатые ракеты.

Многоступенчатая ракета-носитель – это бескрылая ракета. Она состоит из двух или более отдельных ракет (ступеней). В каждой ступени есть баки с горючим и двигатели.

Эти ступени работают последовательно, выводят космический корабль в космос и сбрасываются по мере расходования в них топлива.

Ракета, изображение которой вы сейчас видите, состоит из четырёх ступеней. Последняя ступень ракеты предназначена для маневрирования и доставки полезного груза и космонавтов к месту назначения.

Ну а сейчас давайте приступим к изготовлению модели ракеты-носителя.

В первую очередь подготовим рабочее место. Для работы нам понадобятся плотная цветная бумага трёх цветов, линейка, карандаш, циркуль, ножницы и клей.

Давайте в очередной раз вспомним правила работы с ножницами.

Не держите ножницы концами вверх.

Не оставляйте ножницы в открытом виде.

При работе следите за пальцами руки, которая держит картон, бумагу или ткань.

Кладите ножницы на стол так, чтобы они не свешивались с края стола.

Передавайте ножницы только в закрытом виде кольцами в сторону товарища.

Не режьте ножницами на ходу. Не подходите к товарищу, когда он режет.

Также помните, что циркуль – колющий инструмент, поэтому работать с ним нужно осторожно.

Сначала выполним чертежи деталей модели ракеты на листах плотной бумаги.

Итак, начнём с развёртки корпуса ракеты.

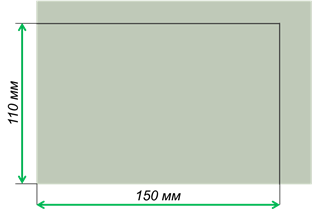

С помощью линейки и карандаша на обратной стороне листа плотной цветной бумаги начертим прямоугольник со сторонами 110 миллиметров и150 миллиметров.

– То есть со сторонами 11 сантиметров и 15 сантиметров?

Совершенно верно. Ведь мы знаем, что 1 сантиметр равен 10 миллиметрам.

Теперь по одной из линий длины отступим к середине прямоугольника 10 миллиметров, то есть 1 сантиметр. Проведём линию сгиба. Вы помните, что линия сгиба на чертеже обозначается штрихпунктирной с двумя точками тонкой линией. Штриховкой укажем место, на которое будет наноситься клей.

Вырежем нарисованную деталь.

Таким образом, развёртка корпуса ракеты-носителя готова.

Далее возьмём лист плотной бумаги другого цвета и на обратной, не цветной, стороне сделаем чертёж части корпуса, которая представляет собой конус. Для этого нам понадобятся циркуль и линейка.

Сначала начертим круг, радиус которого равен 80 миллиметрам. Для этого ножки циркуля раздвинем на 8 сантиметров и начертим на листе нужную нам окружность.

Вырежем получившийся круг.

Сложим этот круг пополам. А затем ещё раз пополам.

Теперь развернём этот круг и вырежем по линиям сгиба одну четвёртую часть круга.

Для модели, которую мы изготовим, понадобится только она. А оставшаяся часть может нам пригодиться на одном из следующих уроков.

От края изогнутой линии отложим 10 миллиметров и проведём к уголку линию сгиба. Штриховкой укажем место, куда должен наноситься клей.

И нам осталось сделать зубчики (клапаны), с помощью которых мы будем крепить (приклеивать) эту деталь к корпусу ракеты. Для этого мы отложим вот от этих двух уголков по 10 миллиметров в сторону прямого угла и поставим риски. Соединим риски плавно изогнутой линией так, чтобы ширина получившейся полоски была равна 10 миллиметрам. Изобразим по длине всей этой полоски зубчики (клапаны).

Ещё одна часть корпуса ракеты готова.

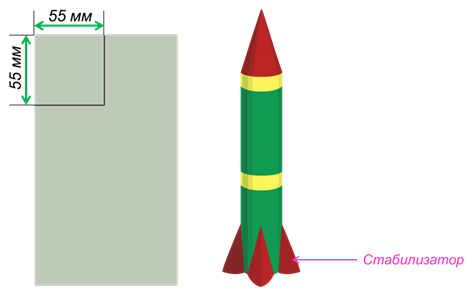

 Теперь на обратной стороне бумаги этого же цвета сделаем чертёж стабилизатора ракеты, который представляет собой квадрат со стороной 55 миллиметров.

– А для чего ракете нужны стабилизаторы?

Стабилизаторы нужны ракете для сохранения вертикального направления в полёте. Наша модель ракеты-носителя со стабилизаторами в виде, так называемого, хвостового оперения.

Таких деталей должно быть 4. Изготовим их все.

Итак, детали нашей модели ракеты готовы.

Далее возьмём развёртку корпуса ракеты. Заштрихованный участок намажем клеем и склеим.

– Получился цилиндр!

Соберём носовую часть ракеты. Возьмём деталь в форме четвёртой части круга. Участок, обозначенный штриховкой, намажем клеем, согнём и склеим так, чтоб получился вот такой конус.

Теперь возьмём ножницы и вырежем клапаны.

Промажем клеем клапаны-треугольники с внешней стороны. Теперь вставим их в заготовку корпуса ракеты, то есть в цилиндр. Таким образом мы соединили две части ракеты.

Сейчас изготовим стабилизаторы для нашей ракеты. Для этого нам понадобятся заготовленные ранее четыре квадратные детали.

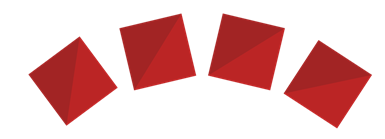

Каждый квадрат сложим по диагонали.

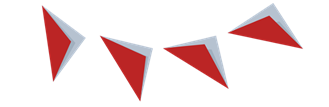

Далее раскроем сложенные квадраты. Обратите внимание, что в результате складывания у квадратов появились линии сгиба.

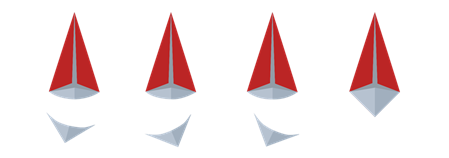

И к линии сгиба приложим правую и левую стороны вот таким образом:

Теперь срежем выступающий угол в нижней части каждой заготовки, придав ей форму полукруга.

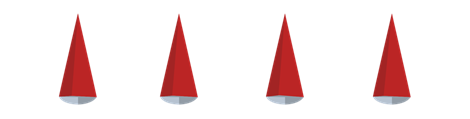

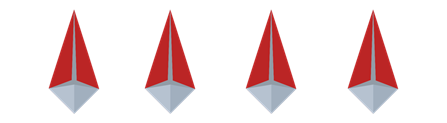

Склеим левую и правую части загнутых уголков, наложив их друг на друга. Так у нас получились четыре стабилизатора для нашей ракеты.

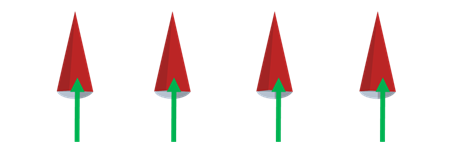

Нам осталось соединить их с ракетой. Для этого намажем клеем каждую из четырёх деталей вот с этой стороны:

Приклеим их к нижней части корпуса ракеты.

Ракета готова.

– Но у нас ведь остался ещё один лист цветной бумаги.

Давайте воспользуемся им.

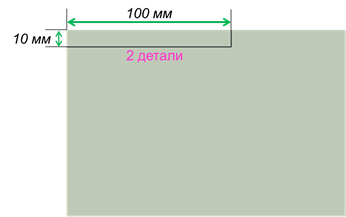

Изготовим из него две полоски шириной 1 сантиметр и длиной 10 сантиметров.

Приклеим эти полоски на модель ракеты вот таким образом:

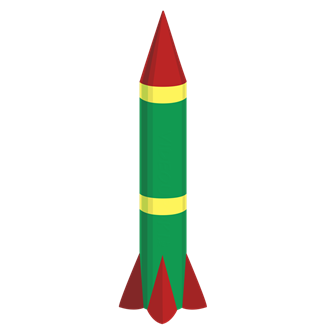

Бумажная модель ракеты-носителя готова.

На этом мы закончим наш урок. Надеюсь, что он был интересным для вас. Кстати, вы можете сделать небольшую выставку моделей ракет, которые у вас получились. А нам пора прощаться. До скорой встречи, друзья.
