Творческий проект

Начальное техническое

моделирование

Мл. шк. возраст

Составитель:

Педагог дополнительного образования

Урбан Н.Е

Цель. Принять участие в конкурсе творческих проектов.

Задачи.

Смастерить машину из древесины.

Учиться заготавливать необходимые детали, овладеть способом подвижного крепления колес.

Закреплять навыки безопасной работы со столярным инструментом.

Развивать техническое мышление.

Воспитывать уверенность в своих силах.

Инструменты и материалы, необходимые в работе.

Деревянные детали и их размеры (в сантиметрах): основание машины 25x10x1,5; мотор 4x6x4; кабина 5x8x6; кузов 16x10x10; колеса — диаметр 3,6, толщина 1,5. Гвозди. Доска для отпиливания основания 30x10x1,5.

Торцовочно-усовочный станок, пила, лобзик, пилочки для лобзика, молоток, клещи, пассатижи, напильник, наждачная бумага. Бумага, картон, ножницы, линейка, карандаш, циркуль.

Я очень люблю изобретать и мастерить.

В нашей творческой мастерской для изготовления моделей, игрушек и макетов мы с ребятами используем бумагу, картон, бросовый материал, фанеру, различные виды конструкторов.

Гипотеза. Я подразумеваю, что из деревянных деталей разного размера можно сделать, например, машину.

В наше время нет, наверное, такого человека, кото­рый не ездил бы в автомобиле. Как приятно, сидя в удобном кресле, мчаться по гладкому асфальту и на­блюдать из окна, как мелькают дома, деревья, прохо­жие на улицах. Послушная машина довезет тебя, куда захочешь: на работу, по делам, в школу, в другой город или в другую страну.

Нам сейчас кажется, что автомобили были всегда. Трудно представить себе, как люди перевозили грузы и добирались до нужного им места без автомобильного транспорта. А ведь автомобиль был создан не так уж давно.

Слово автомобиль можно перевести на русский язык как самодвижущийся (авто — сам и мобилис — подвижный). Построить такой экипаж, в который не надо было бы запрягать лошадей, люди мечтали давным-давно.

В наше время люди так привыкли к автомобилям, что не представляют жизни без них. Автомобили выпускаются во многих странах мира, конструкция их постоянно меняется.

Кроме легковых автомобилей, которые нужны для перевозки небольшого количества людей, существуют и многоместные автобусы. Есть и специальные автомобили: медицинские, пожарные, полицейские, спасательные. Гоночные автомобили нужны для участия в спортивных соревнованиях. А грузовые автомобили используют для перевозки грузов.

Я решил попробовать смастерить свою машину для перевозки грузов.

Я люблю работать с разными материалами и инструментами, но особенно с древесиной. Мои папа, мама и педагог помогли мне найти подходящий материл.

И сегодня я расскажу, как я мастерил из древесины свою первую машину.

Алгоритм действий.

Рассмотреть рисунок.

Разобраться в устройстве машины.

Определить существенные признаки и способ изготовления.

Составить план работы.

Выполнить намеченные трудовые операции.

Осуществить самоконтроль к отдельным технологическим операциям.

Проанализировать и оценить свою работу.

На бумаге я вычертил основание машины. Затем через копировальную бумагу перевел основание на тонкую дощечку и лобзиком выпилил его. У меня были два деревянных бруска разного размера. От маленького бруска пилой-ножовкой я отпилил деталь для мотора, а брусок побольше мне пригодился для изготовления кабины. Деталь для кузова мне помогли отпилить на торцовочно-усовочном станке. Для изготовления колес потребовался кусок древесины цилиндрической формы. Отпилив 4 одинаковых детали, я просверлил коловоротом отверстия в центре. Обработал все детали наждачной бумагой. Затем выбрал гвозди и прибил все детали на свои места.

Последовательность сборки:

1.Вначале сбить основание с мотором. (Для этого основание нужно перевернуть и с противоположной стороны забить двумя гвоздями для соединения с мотором).

2.Соединить основные части машины: кабину и кузов соединить с основанием, кабину прибить к основанию двумя гвоздями, а кузов — четырьмя. Забивание всех деталей производится со стороны перевернутого основания.

3. Заготовить круглые шайбы из серебряного картона.

4. Все колеса соединить с осью, т. е. забить гвозди в каждое колесо. Колесо прикрепить сначала с левой стороны машины, а затем с правой.

5. Раскрасить машину красками.

6. Распечатать на компьютере номера и приклеить их.

Моя первая машина готова!

Выводы. Поработав с древесиной, я убедился, что она обладает удивительными свойствами, легко поддается обработке. Из нее можно изготовить не только машину, но много других интересных вещей.

Я решил смастерить еще несколько игрушек и моделей.

Спасибо за внимание!

Используемая литература.

Гульянц Э.К. Учите детей мастерить: Пособие для воспитателя детского сала. – 2-е изд. Доп. – М.: Просвещение.1084. – 150с., ил.

Столярова С.В. Я машину смастерю – папе с мамой подарю. Моделирование из бумаги и картона/Художники И,В, Кирильченко, В.Н. Куров. – Ярославль: Академия развития: Академия К: Академия Холдинг, 2000. – 112 с., ил. – (Серия: «Лучшие поделки для мальчиков»).

Хворостов А.С. Мастерим вместе с папой. М., «Просвещение»,1991г.

Шугуров Л.М. Автомобили: Научно-популярное издание для детей (оформление серии И.П.Смирнова). – М.:ЗАО «РОСМЭН – ПРЕСС», 2006, - 62с.: ил – (энциклопедия техники).

Э.В. Рихвк. Мастерим из древесины. Книга для учащихся 5-8 классов средней школы. М.: Просвещение, 1988.

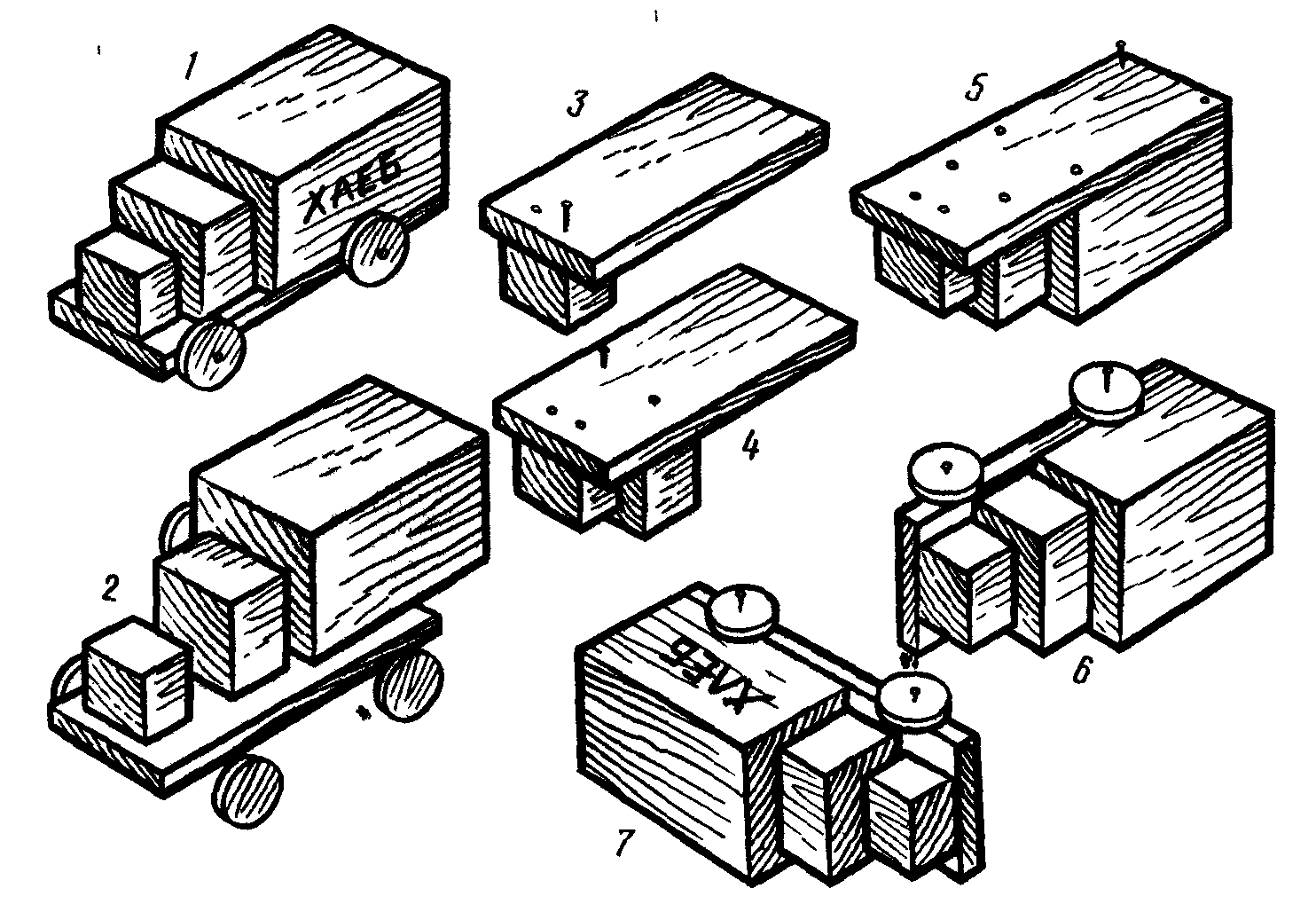

Машина:

I—общий вид; 2 — детали игрушки; 3—прибивание мотора к основанию;

4 — прибивание кабины к основанию, 5 — прибивание кузова к основанию;

6 и 7 — прибивание колес с правой и левой сторон машины.
