Тест по технической механике

Вариант-1

01. Для каких целей нельзя применить зубчатую передачу?

1.  Передача вращательного движения с одного вала на другой.

2.  Дискретное изменение частоты вращения одного вала по сравнению с другим.

3.  Бесступенчатое изменение частоты вращения одного вала по сравнению с другим.

4.  Превращение вращательного движения вала в поступательное.

02. Можно ли при неизменной передаваемой мощности с помощью зубчатой передачи получить больший крутящий момент?

1.  Нельзя.

2.  Можно, уменьшая частоту вращения ведомого вала.

3.  Можно, увеличивая частоту вращения ведомого вала.

4.  Можно, но с частотой вращения валов это не связано.

03. Механизм имеет несколько последовательных передач; при вращении ведущего вала со скоростью 1000 об/мин ведомый вращается со скоростью 80 об/мин. Как правильно назвать этот механизм?

1.  Коробка скоростей;

2.  Вариатор;

3.  Мультипликатор;

4.  Редуктор.

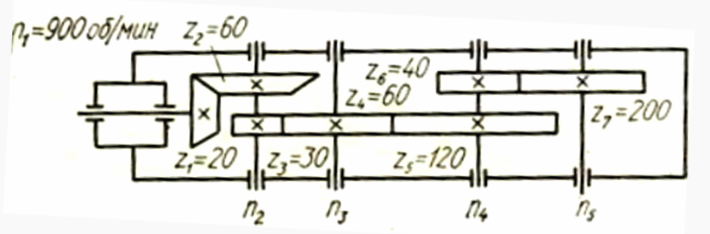

04. По заданным условиям определить частоту вращения на выходе П5 (рис. 4).

1) 15 об/мин; 2) 20 об/мин; 3) 30 об/мин; 4) 40 об/мин.

05. Передача косозубыми зубчатыми колесами по сравнению с аналогичной прямозубой имеет следующие достоинства:

1)  хорошо прирабатывается;

2)  работает плавно, со значительно меньшим шумом;

3)  имеет большую изгибную и контактную прочность зубьев;

4)  создает осевые нагрузки на валы и подшипники.

Какое из перечисленных качеств отнесено к положительным ошибочно?

06. При каком взаимном расположении валов возможно применение цепной передачи?

1.  Оси валов параллельны.

2.  Пересекаются под некоторым углом.

3.  Пересекаются под прямым углом.

4.  Скрещиваются под любым углом.

07. К приводным относятся следующие цепи:

1) Круглозвенные; 2) роликовые; 3) втулочные; 4) зубчатые.

Какие из них внесены в перечень ошибочно?

08. Как называется цепь, представленная на рис.?

1.Втулочная. 2. Роликовая. 3. Зубчатая. 4. Крючковая.

09. Как называется цепь, шарнир которой в разрезе изображен на эскизе рис.?

1.Втулочная. 2. Роликовая. 3. Зубчатая. 4. Крючковая.

10. По форме сечения ремня различают передачи:

1.  плоскоременные;

2.  клиноременные;

3.  круглоременные;

4.  поликлиноременные.

В какой передаче часто применяют несколько параллельно работающих ремней?

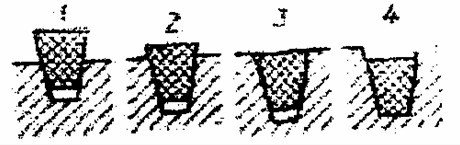

11. В каком сечении правильно показано положение клинового ремня в ручье шкива рис.?

12. Чем отличается вал от оси?

1. Он передаёт вращающийсямомент от одного вала на другой

2. Он не передаёт вращающийся момент от одного вала на другой

3. Нет правильного ответа

13. Какая муфта представлена на рисунке?

1.Фланцевая

2.Компенсирующая

3.Втулочная

14. Какой вид зацепления цилиндрического колеса приведён на рисунке?

1.Простое

2.Внутреннее

3.Наружное

15. Какой вид зацепления цилиндрического колеса приведён на рисунке?

1.Простое

2.Внутреннее

3.Наружное

16. Вид зубчатой передачи изображенной на рисунке?

1.Цилиндрическая прямозубая с внешним зацеплением

2.Цилиндрическая косозубая с внешним зацеплением

3.Цилиндрическая прямозубая с внутренним зацеплением

4.Реечная

5.Шевронная

6.Коническая

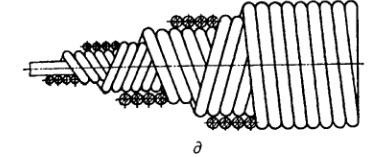

17. Какой тип вала (оси) изображен на рисунке?

1.Прямая ось

2.Ступенчатый сплошной вал

3.Ступенчатый полый вал

4.Коленчатый вал

5.Гибкий вал

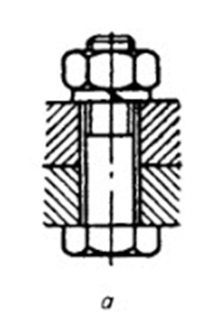

18. Какое резьбовое соединение изображено на рисунке?

1.Болтовое

2.Винтовое

3.Шпилькой

19. Какое резьбовое соединение изображено на рисунке?

1.Болтовое

2.Винтовое

3.Шпилькой

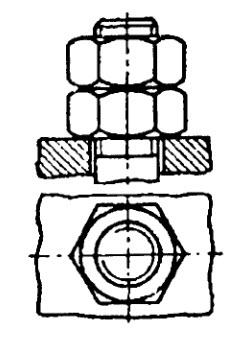

20. Какой способ стопорения резьбовых соединений от самоотвинчивания изображен на рисунке?

1.Контрогайкой

2.Пружинной шайбой

3.Шплинтом

4.Замковой шайбой

5.Шплинтовочной проволокой

Вариант-1

Вариант-2

01. Какой способ стопорения резьбовых соединений от самоотвинчивания изображен на рисунке?

1.Контрогайкой

2.Пружинной шайбой

3.Шплинтом

4.Замковой шайбой

5.Шплинтовочной проволокой

02. Какое резьбовое соединение изображено на рисунке?

1.Болтовое

2.Винтовое

3.Шпилькой

03. Какое резьбовое соединение изображено на рисунке?

1.Болтовое

2.Винтовое

3.Шпилькой

04. Какой тип вала (оси) изображен на рисунке?

1.Прямая ось

2.Ступенчатый сплошной вал

3.Ступенчатый полый вал

4.Коленчатый вал

5.Гибкий вал

05. Вид зубчатой передачи изображенной на рисунке?

1.Цилиндрическая прямозубая с внешним зацеплением

2.Цилиндрическая косозубая с внешним зацеплением

3.Цилиндрическая прямозубая с внутренним зацеплением

4.Реечная

5.Шевронная

6.Коническая

06. Какой вид зацепления цилиндрического колеса приведён на рисунке?

1.Простое

2.Внутреннее

3.Наружное

07. Какой вид зацепления цилиндрического колеса приведён на рисунке?

1.Простое

2.Внутреннее

3.Наружное

08. Какая муфта представлена на рисунке?

1.Фланцевая

2.Компенсирующая

3.Втулочная

09. Чем отличается вал от оси?

1. Он передаёт вращающийсямомент от одного вала на другой

2. Он не передаёт вращающийся момент от одного вала на другой

3. Нет правильного ответа

10. В каком сечении правильно показано положение клинового ремня в ручье шкива рис.?

11. По форме сечения ремня различают передачи:

1.  плоскоременные;

2.  клиноременные;

3.  круглоременные;

4.  поликлиноременные.

В какой передаче часто применяют несколько параллельно работающих ремней?

12. Как называется цепь, шарнир которой в разрезе изображен на эскизе рис.?

1.Втулочная. 2. Роликовая. 3. Зубчатая. 4. Крючковая.

13. Как называется цепь, представленная на рис.?

1.Втулочная. 2. Роликовая. 3. Зубчатая. 4. Крючковая.

14. К приводным относятся следующие цепи:

1) Круглозвенные; 2) роликовые; 3) втулочные; 4) зубчатые.

Какие из них внесены в перечень ошибочно?

15. При каком взаимном расположении валов возможно применение цепной передачи?

1.  Оси валов параллельны.

2.  Пересекаются под некоторым углом.

3.  Пересекаются под прямым углом.

4.  Скрещиваются под любым углом.

16. Передача косозубыми зубчатыми колесами по сравнению с аналогичной прямозубой имеет следующие достоинства:

1)  хорошо прирабатывается;

2)  работает плавно, со значительно меньшим шумом;

3)  имеет большую изгибную и контактную прочность зубьев;

4)  создает осевые нагрузки на валы и подшипники.

Какое из перечисленных качеств отнесено к положительным ошибочно?

17. По заданным условиям определить частоту вращения на выходе П5 (рис. 4).

1) 15 об/мин; 2) 20 об/мин; 3) 30 об/мин; 4) 40 об/мин.

18. Для каких целей нельзя применить зубчатую передачу?

1.  Передача вращательного движения с одного вала на другой.

2.  Дискретное изменение частоты вращения одного вала по сравнению с другим.

3.  Бесступенчатое изменение частоты вращения одного вала по сравнению с другим.

4.  Превращение вращательного движения вала в поступательное.

19. Можно ли при неизменной передаваемой мощности с помощью зубчатой передачи получить больший крутящий момент?

1.  Нельзя.

2.  Можно, уменьшая частоту вращения ведомого вала.

3.  Можно, увеличивая частоту вращения ведомого вала.

4.  Можно, но с частотой вращения валов это не связано.

20. Механизм имеет несколько последовательных передач; при вращении ведущего вала со скоростью 1000 об/мин ведомый вращается со скоростью 80 об/мин. Как правильно назвать этот механизм?

1.  Коробка скоростей;

2.  Вариатор;

3.  Мультипликатор;

4.  Редуктор.

Вариант-2
