![Тема 8.7. «Устройство кабельных линий»](https://fsd.videouroki.net/html/2022/12/12/v_6396b16d06a38/img0.jpg)
Тема 8.7.
«Устройство кабельных линий»
![The role of this topic in the study of the discipline](https://fsd.videouroki.net/html/2022/12/12/v_6396b16d06a38/img1.jpg)
The role of this topic in the study of the discipline
![tasks : teaching developmental educative](https://fsd.videouroki.net/html/2022/12/12/v_6396b16d06a38/img2.jpg)
- tasks :
- teaching
- developmental
- educative
![homework : «Электромонтер – кабельщик» М.Б.Зевин, А.Н. Трифонов с.35. «Устройство электрических станций, подстанций, линий электропередачи» Г.Поляков с.250. ПТЭ с.23.](https://fsd.videouroki.net/html/2022/12/12/v_6396b16d06a38/img3.jpg)
homework :
- «Электромонтер – кабельщик» М.Б.Зевин, А.Н. Трифонов с.35.
- «Устройство электрических станций, подстанций, линий электропередачи» Г.Поляков с.250.
- ПТЭ с.23.
![questions: Электропроводка. Виды электропроводки. Шинопрооводы. Преимущества прокладки в коробах и на лотках. Кабельная линия (КЛ).](https://fsd.videouroki.net/html/2022/12/12/v_6396b16d06a38/img4.jpg)

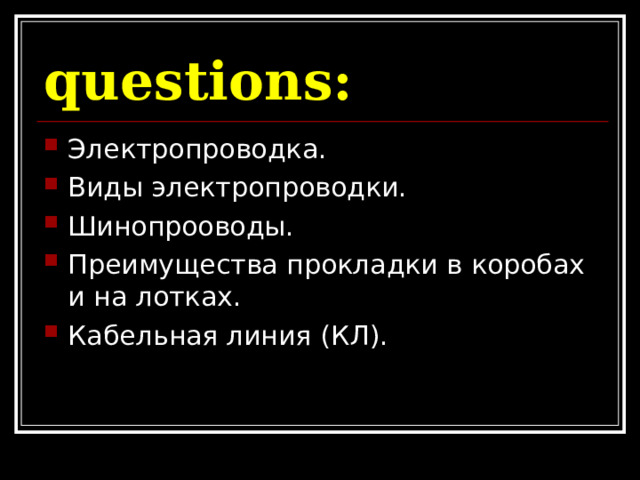

questions:
- Электропроводка.
- Виды электропроводки.
- Шинопрооводы.
- Преимущества прокладки в коробах и на лотках.
- Кабельная линия (КЛ).
![ЭЛЕКТРОПРОВОДКА - провода и кабели крепления, относящимися к ним Поддерживающие и защитные конструкции](https://fsd.videouroki.net/html/2022/12/12/v_6396b16d06a38/img5.jpg)

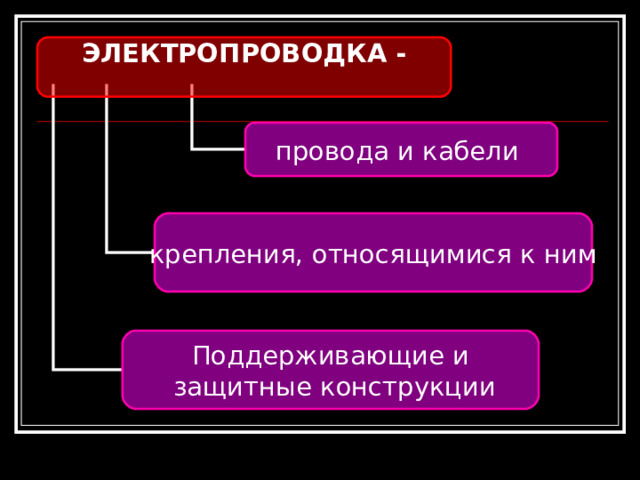

ЭЛЕКТРОПРОВОДКА -
провода и кабели
крепления, относящимися к ним
Поддерживающие и
защитные конструкции
![Виды электропроводок Открытая- Скрытая- По поверхности стен, потолков, ферм, опорам и выполняется на лотках, в коробах, на тросах, роликах, изоляторах, в трубах Внутри конструктивных элементов зданий( в стенах, полах, фундаментах), в пустотах строительных конструкций, замкнутых каналов, трубах и рукавах.](https://fsd.videouroki.net/html/2022/12/12/v_6396b16d06a38/img6.jpg)

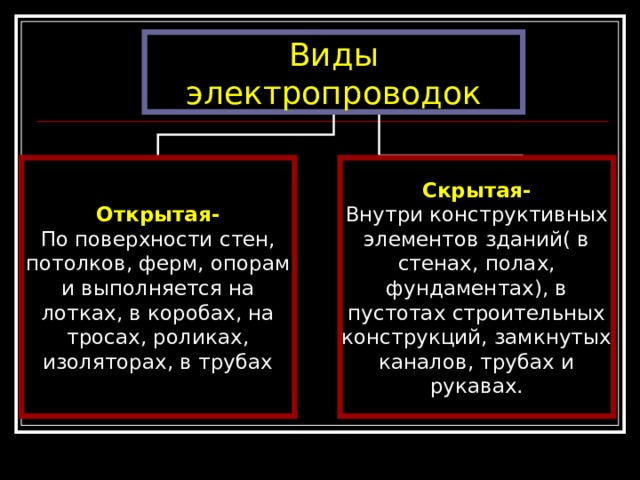

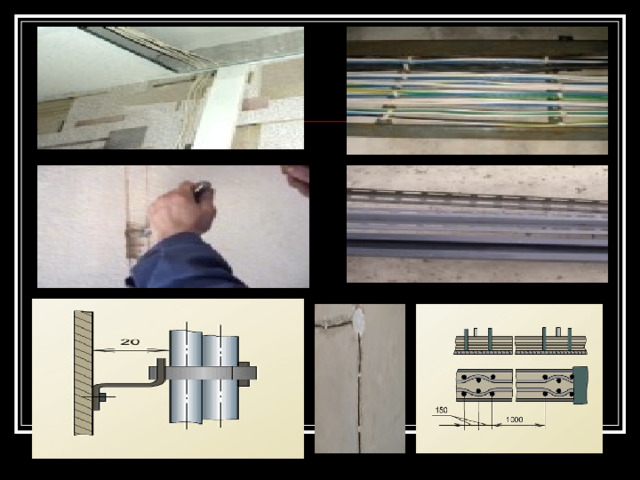

Виды электропроводок
Открытая-
Скрытая-
По поверхности стен, потолков, ферм, опорам и выполняется на лотках, в коробах, на тросах, роликах, изоляторах, в трубах
Внутри конструктивных элементов зданий( в стенах, полах, фундаментах), в пустотах строительных конструкций, замкнутых каналов, трубах и рукавах.
![](https://fsd.videouroki.net/html/2022/12/12/v_6396b16d06a38/img7.jpg)
![ШИНОПРОВОДЫ – комплектная электрическая сеть, состоящая из отдельных секций, соединяемых сваркой, болтовыми или штепсельными соединениями, имеет кожухи и материалы для изоляции мест стыков и конструкций для крепления кронштейнов, стоек, подвесок.](https://fsd.videouroki.net/html/2022/12/12/v_6396b16d06a38/img8.jpg)

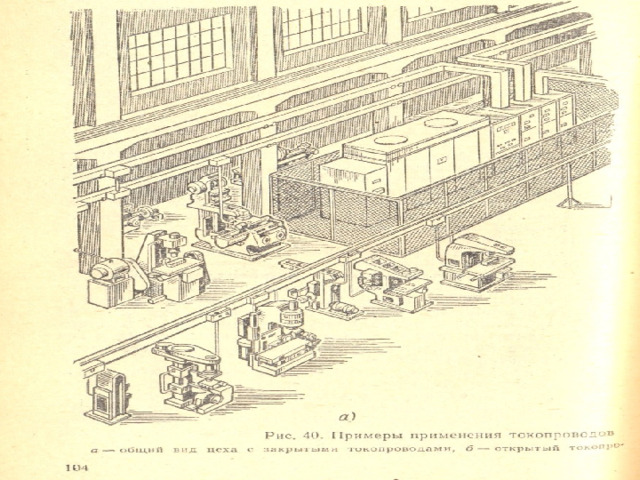

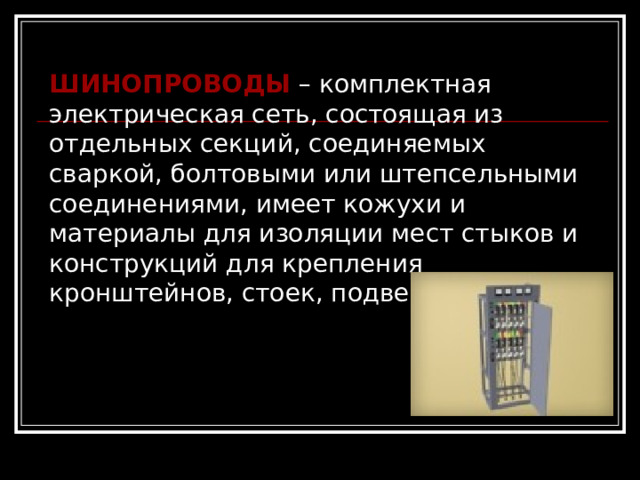

ШИНОПРОВОДЫ – комплектная электрическая сеть, состоящая из отдельных секций, соединяемых сваркой, болтовыми или штепсельными соединениями, имеет кожухи и материалы для изоляции мест стыков и конструкций для крепления кронштейнов, стоек, подвесок.
![Шинопроводы применяют : для сокращения срока ЭМ : Магистральные; Распределительные; Крановые; Осветительные.](https://fsd.videouroki.net/html/2022/12/12/v_6396b16d06a38/img9.jpg)

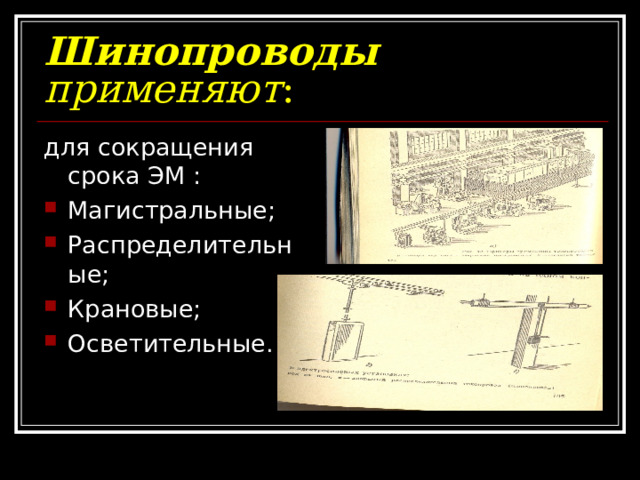

Шинопроводы применяют :
для сокращения срока ЭМ :
- Магистральные;
- Распределительные;
- Крановые;
- Осветительные.
![ЭП различают способы ее прокладки : в коробах тросовые на лотках](https://fsd.videouroki.net/html/2022/12/12/v_6396b16d06a38/img10.jpg)

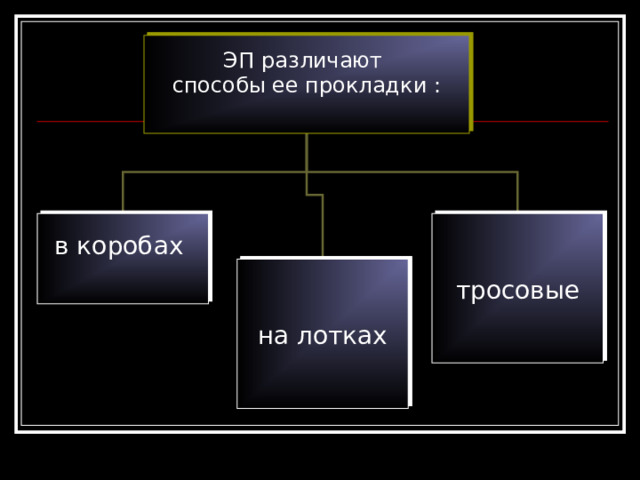

ЭП различают
способы ее прокладки :
в коробах
тросовые
на лотках

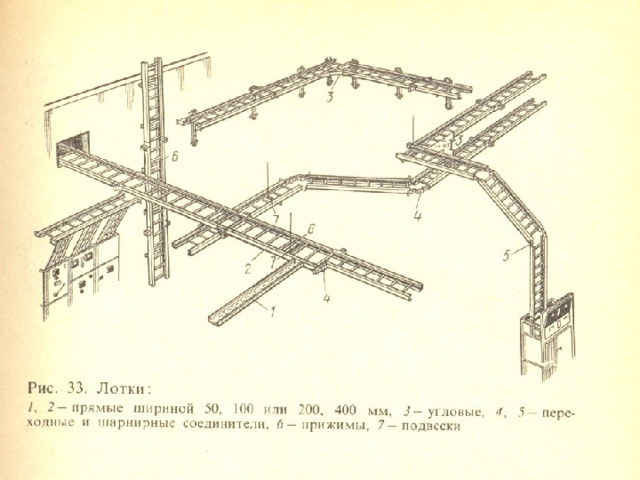

![Преимущества прокладки открытой ЭП на лотках и коробах: Сокращается расход стальных труб; Повышается в 2 раза производительность труда; Улучшается эстетический вид проводки.](https://fsd.videouroki.net/html/2022/12/12/v_6396b16d06a38/img11.jpg)

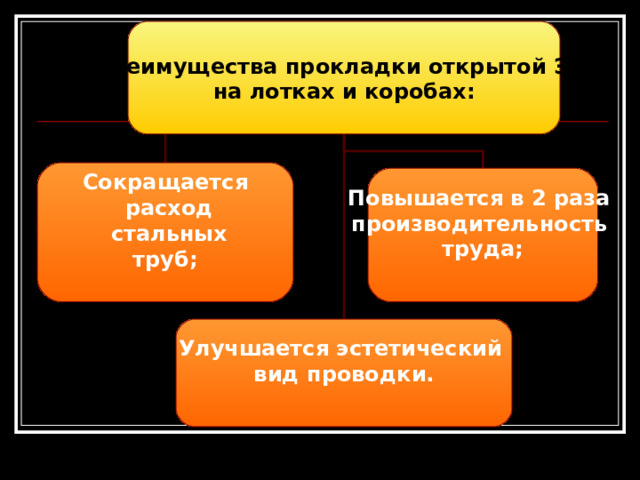

Преимущества прокладки открытой ЭП
на лотках и коробах:
Сокращается
расход
стальных
труб;
Повышается в 2 раза
производительность
труда;
Улучшается эстетический
вид проводки.
![](https://fsd.videouroki.net/html/2022/12/12/v_6396b16d06a38/img12.jpg)
![](https://fsd.videouroki.net/html/2022/12/12/v_6396b16d06a38/img13.jpg)
![5.Тросовые электропроводки - Специальные провода с встроенным в них стальным несущим тросом Подвешенные или жестко закрепленные на отдельных поперечных или продольных стальных несущих тросах.](https://fsd.videouroki.net/html/2022/12/12/v_6396b16d06a38/img14.jpg)

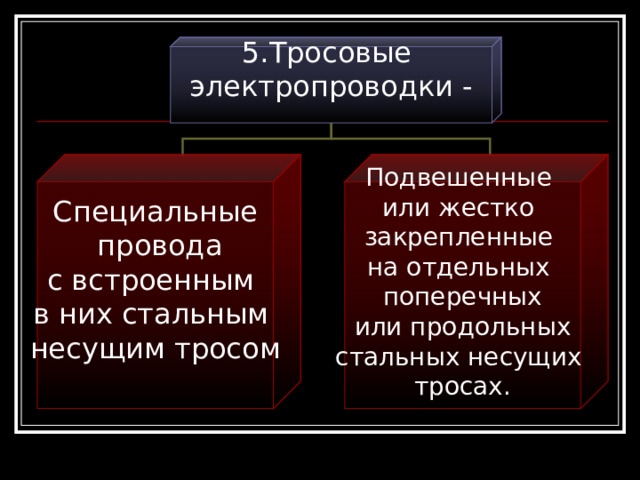

5.Тросовые
электропроводки -
Специальные
провода
с встроенным
в них стальным
несущим тросом
Подвешенные
или жестко
закрепленные
на отдельных
поперечных
или продольных
стальных несущих
тросах.
![из одного или нескольких параллельных кабелей (1) Крепежные детали (5) Соединительные Муфты (2) КЛ-линия, предназначенная для передачи электрической энергии, состоит концевыми муфтами (4) Стопорные Муфты (3)](https://fsd.videouroki.net/html/2022/12/12/v_6396b16d06a38/img15.jpg)

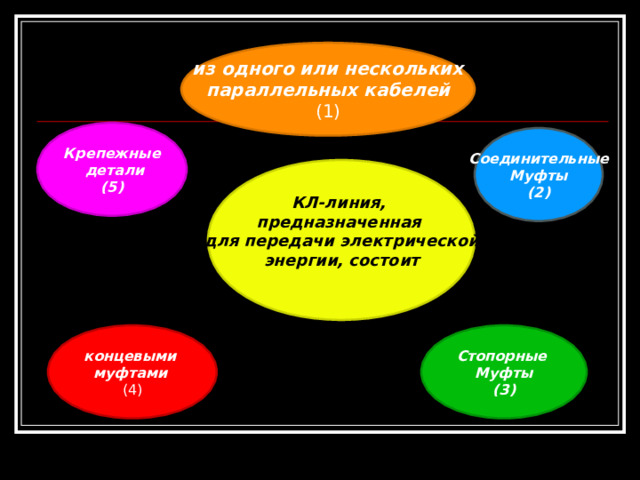

из одного или нескольких
параллельных кабелей
(1)
Крепежные
детали
(5)
Соединительные
Муфты
(2)
КЛ-линия,
предназначенная
для передачи электрической
энергии, состоит
концевыми
муфтами
(4)
Стопорные
Муфты
(3)

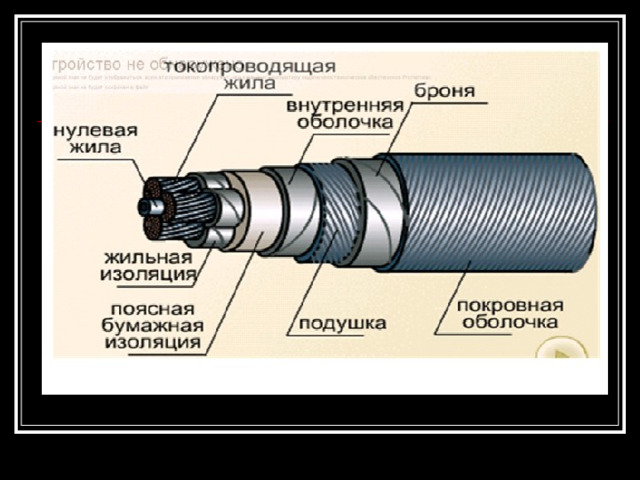

![](https://fsd.videouroki.net/html/2022/12/12/v_6396b16d06a38/img16.jpg)
![](https://fsd.videouroki.net/html/2022/12/12/v_6396b16d06a38/img17.jpg)
![16](https://fsd.videouroki.net/html/2022/12/12/v_6396b16d06a38/img18.jpg)

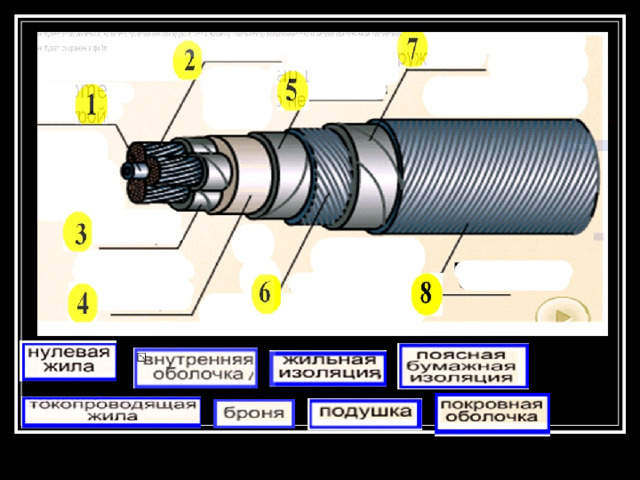

16
![Reflection: Урок сегодня прошел Я на уроке 1. Итог 1. 2. 2. 3. 1. Понял материал .2.Узнал больше, чем знал 3. 3.Не понял ничего](https://fsd.videouroki.net/html/2022/12/12/v_6396b16d06a38/img19.jpg)
Reflection:
Урок сегодня прошел
Я на уроке
1.
Итог
1.
2.
2.
3.
1. Понял материал
.2.Узнал больше, чем знал
3.
3.Не понял ничего
