Тема урока «Соединение резисторов»

Тема урока: «Соединение резисторов»

Что такое сопротивление?

Сопротивление проводника можно характеризовать, как свойство препятствовать прохождению тока.

Почему обмотку электротехнических устройств выполняется из меди? Почему при расчете сопротивления проводника нужно учитывать удельное сопротивление материала проводника?

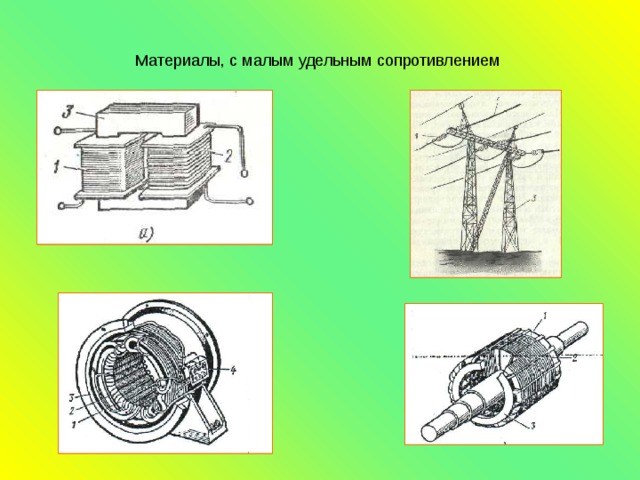

Материалы, с малым удельным сопротивлением

Материалы, с большим удельным сопротивлением

Задача 1 Сечение проволоки из нихрома 1,5 мм². Из неё изготовили десять спиралей для электронагревательного устройства. Сопротивление каждой из них равно 150 Ом. Определить длину проволоки, использованной для этих спиралей.

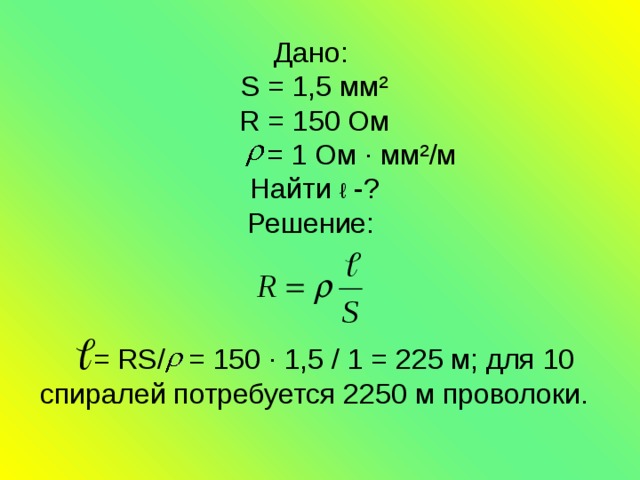

Дано: S = 1,5 мм² R = 150 Ом = 1 Ом ∙ мм²/м Найти ℓ -? Решение: = RS/ = 150 ∙ 1,5 / 1 = 225 м; для 10 спиралей потребуется 2250 м проволоки.

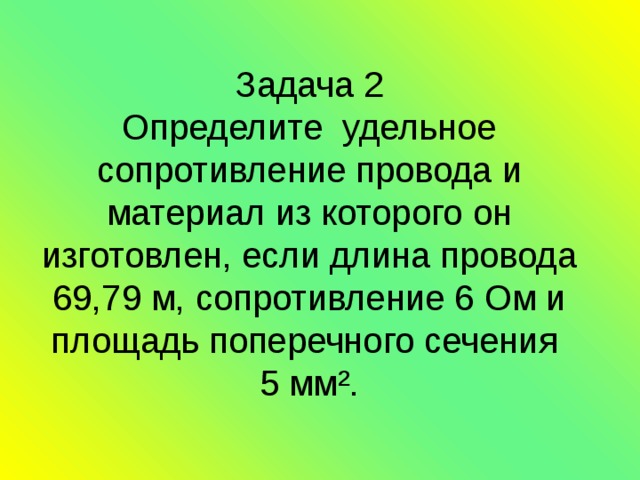

Задача 2 Определите удельное сопротивление провода и материал из которого он изготовлен, если длина провода 69,79 м, сопротивление 6 Ом и площадь поперечного сечения 5 мм².

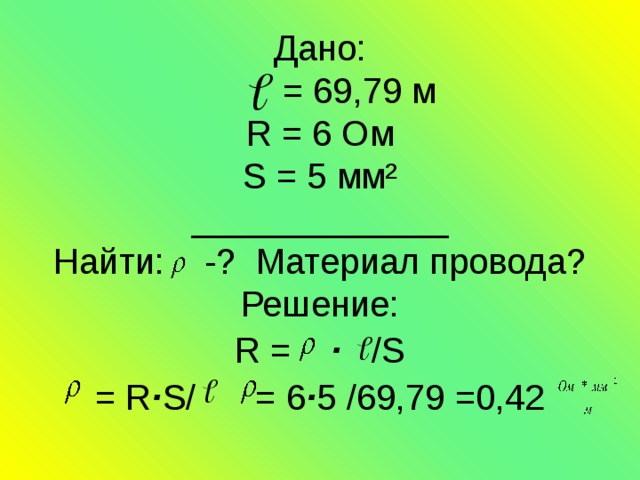

Дано: = 69,79 м R = 6 Ом S = 5 мм² _____________ Найти: -? Материал провода? Решение: R = ∙ /S = R ∙ S/ = 6 ∙ 5 /69,79 =0,42

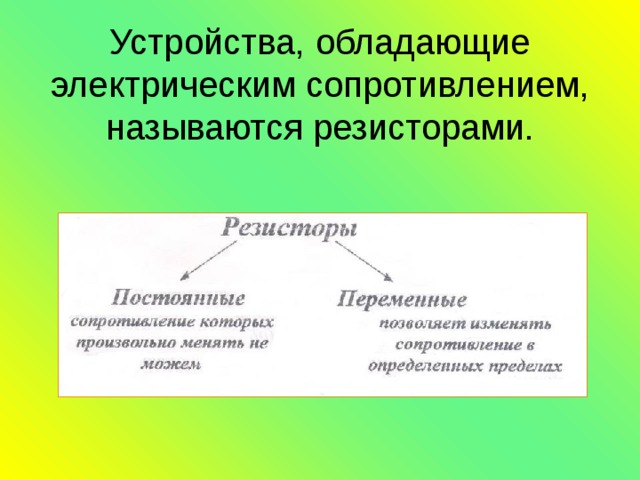

Устройства, обладающие электрическим сопротивлением, называются резисторами.

Переменный и постоянный резистор

Переменный резистор

Постоянный резистор

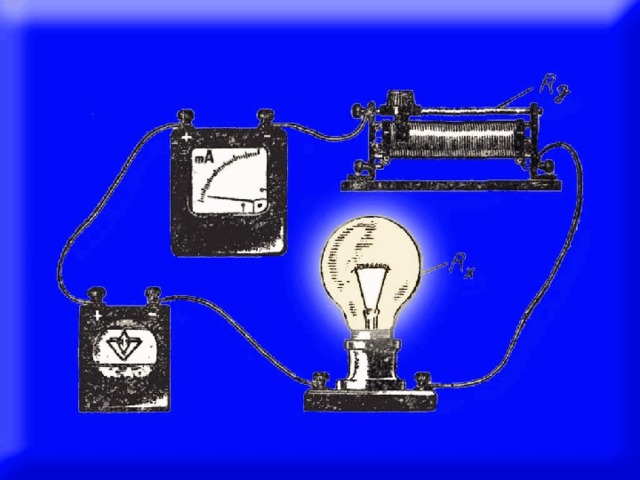

Реостат

Соединение резисторов

Последовательное Параллельное Смешанное

При последовательном соединении нескольких резисторов с разными сопротивлениями r общ находится по формуле: r общ = r1 + r2 + r3 + … + r n С одинаковыми сопротивлениями r общ находится по формуле: r общ = r ∙ n Пример: Дано: R1 = 10 Ом R2 = 12 Ом Rобщ = R1+ R2 Rобщ = 10+12= 22 Ом Вывод: при последовательном соединении R общ всегда будет больше, чем большее из сопротивлений включённых в цепь.

Недостатки последовательного соединения: 1) выключение одного из приёмников приводит к прекращению работы всех остальных. 2) все приёмники должны иметь одинаковое сопротивление (или мощность), так как иначе создаётся неравномерное распределение напряжения на зажимах. 3) нельзя включать последовательно большое число приёмников, так как придётся подавать на зажимы большое напряжение.

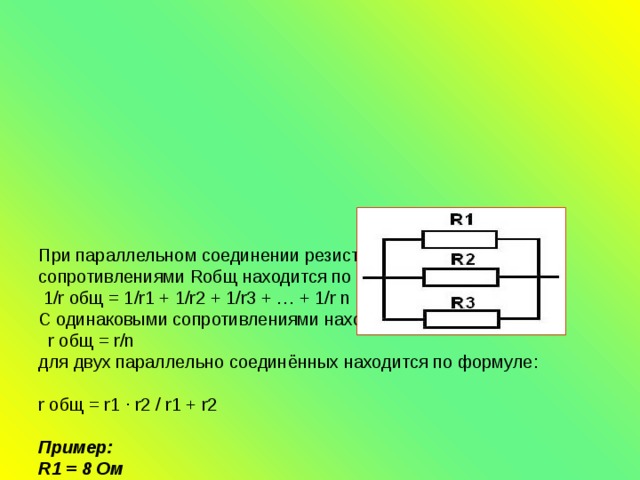

При параллельном соединении резисторов с разными сопротивлениями Rобщ находится по формуле: 1/r общ = 1/r1 + 1/r2 + 1/r3 + … + 1/r n С одинаковыми сопротивлениями находится по формуле: r общ = r/n для двух параллельно соединённых находится по формуле: r общ = r1 ∙ r2 / r1 + r2 Пример: R1 = 8 Ом R2 = 4 Ом R3 = 2 Ом 1/R общ = 1/R1 + 1/R2 + 1/R3 1/R общ = 1/8 + 1/4 + 1/2 = 1+2+4/8 = 7/8 = 8/7 = 1,14 Ом Вывод: при параллельном соединении Rобщ будет меньше, чем величина наименьшего сопротивления включённого в цепь.

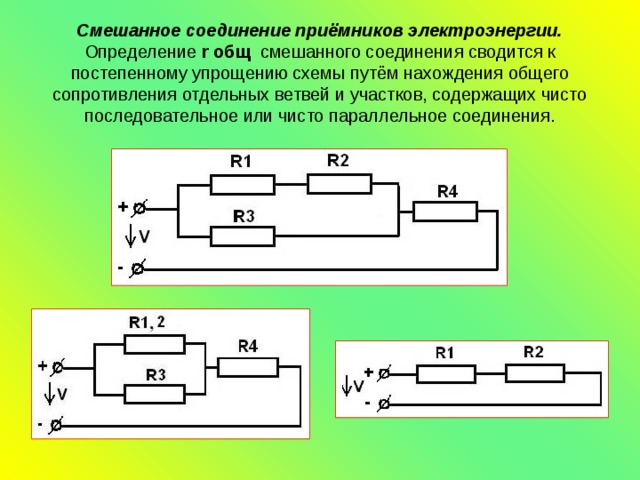

Смешанное соединение приёмников электроэнергии. Определение r общ смешанного соединения сводится к постепенному упрощению схемы путём нахождения общего сопротивления отдельных ветвей и участков, содержащих чисто последовательное или чисто параллельное соединения.

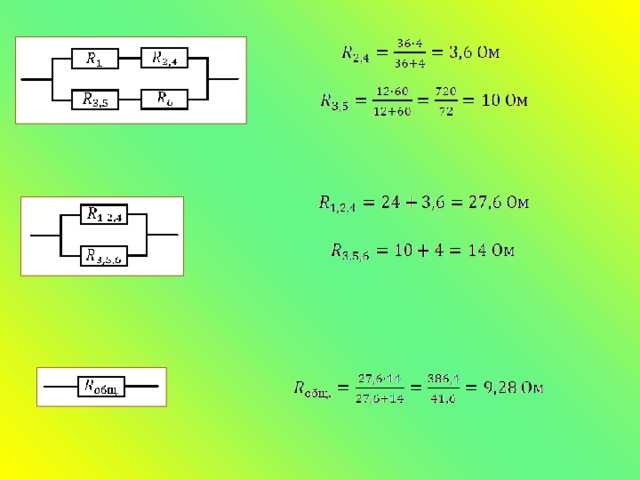

Дано : R1 = 24 Ом R2 = 36 Ом R3 = 12 Ом R4 = 4 Ом R5 = 60 Ом R6 = 4 Ом Найти Rобщ - ?

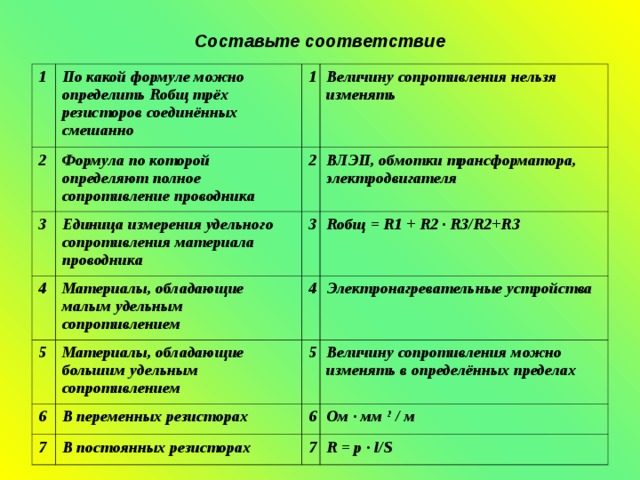

Составьте соответствие

1

По какой формуле можно определить Rобщ трёх резисторов соединённых смешанно

2

1

Формула по которой определяют полное сопротивление проводника

3

4

Величину сопротивления нельзя изменять

2

Единица измерения удельного сопротивления материала проводника

5

Материалы, обладающие малым удельным сопротивлением

3

ВЛЭП, обмотки трансформатора, электродвигателя

Rобщ = R1 + R2 ∙ R3/R2+R3

4

Материалы, обладающие большим удельным сопротивлением

6

Электронагревательные устройства

5

В переменных резисторах

7

Величину сопротивления можно изменять в определённых пределах

6

В постоянных резисторах

Ом ∙ мм 2 / м

7

R = p ∙ l/S

Ответы

1

3

2

7

3

6

4

2

5

4

6

5

7

1

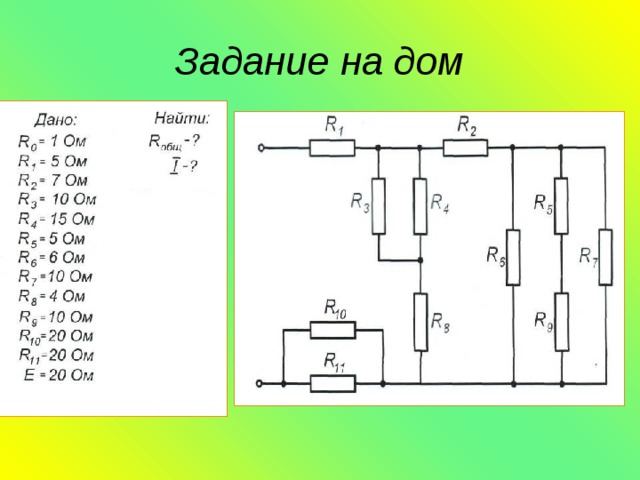

Задание на дом
