Строгальные инструменты

Цели урока:

Образовательные :

-  изучить материал по видам и назначению строгательного инструмента

Воспитательные :

 -   развитие познавательного интереса;

-   развитие внимания, расширение кругозора учащихся.

Развивающие :

 -   развитие памяти,

 -   умение ориентироваться в столярных инструментах

 -   умение оценивать объем работ.

Наиболее распространенная операция при изготовлении изделий – это ручное строгание древесины. Инструменты, применяемые как для грубого и чистового строгания плоских и криволинейных поверхностей, так и для получения заготовок с фигурным профилем (рис.1) имеют обобщенное название – струги. К наиболее распространенным разновидностям стругов относятся: рубанок, шерхебель, фуганок,  цинубель, зензубель, фольцгубель, шпунтубель, калевка, рубанок-горбач, галтель.

Независимо от назначения любой струг имеет стальной резец – нож (старое название - железка), закрепляемый в целях удобства работы и безопасности обращения с ним в колодке или в металлическом корпусе клина или винта.Нож струга представляет собой стальную пластину шириной от 5 до 65 мм и длиной от 60 до 250 мм. Лезвие ножа (режущая кромка), образованное фаской и одной из широких граней, имеет угол заточки 20…30градусов. Лезвие может быть прямым, косым, овальным или фигурным и зубчатым.

Урок столярного дела в 7 классе

тема «Строгальные инструменты»

Учитель Исакин В.В.

Санкт-Петербург

Адмиралтейский р-н

ГБСОУ (VIII вида) № 231

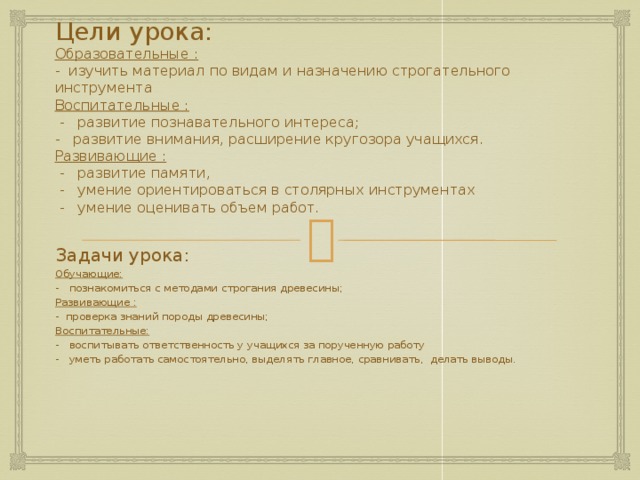

Цели урока: Образовательные : - изучить материал по видам и назначению строгательного инструмента Воспитательные : - развитие познавательного интереса; - развитие внимания, расширение кругозора учащихся. Развивающие : - развитие памяти, - умение ориентироваться в столярных инструментах - умение оценивать объем работ.

Задачи урока:

Обучающие:

- познакомиться с методами строгания древесины;

Развивающие :

- проверка знаний породы древесины;

Воспитательные:

- воспитывать ответственность у учащихся за порученную работу

- уметь работать самостоятельно, выделять главное, сравнивать, делать выводы.

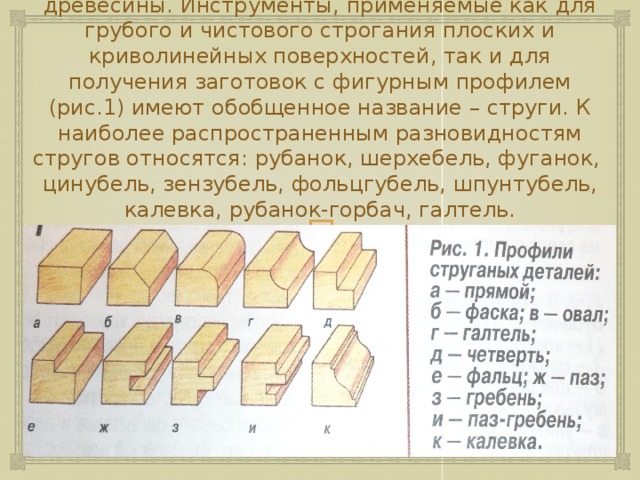

Наиболее распространенная операция при изготовлении изделий – это ручное строгание древесины. Инструменты, применяемые как для грубого и чистового строгания плоских и криволинейных поверхностей, так и для получения заготовок с фигурным профилем (рис.1) имеют обобщенное название – струги. К наиболее распространенным разновидностям стругов относятся: рубанок, шерхебель, фуганок, цинубель, зензубель, фольцгубель, шпунтубель, калевка, рубанок-горбач, галтель.

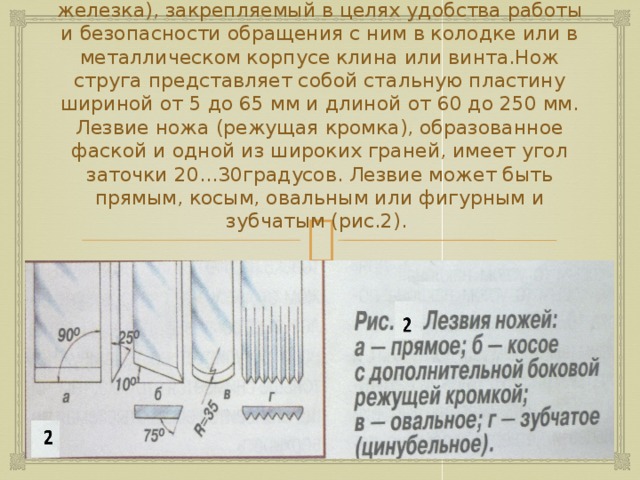

Независимо от назначения любой струг имеет стальной резец – нож (старое название - железка), закрепляемый в целях удобства работы и безопасности обращения с ним в колодке или в металлическом корпусе клина или винта.Нож струга представляет собой стальную пластину шириной от 5 до 65 мм и длиной от 60 до 250 мм. Лезвие ножа (режущая кромка), образованное фаской и одной из широких граней, имеет угол заточки 20…30градусов. Лезвие может быть прямым, косым, овальным или фигурным и зубчатым (рис.2).

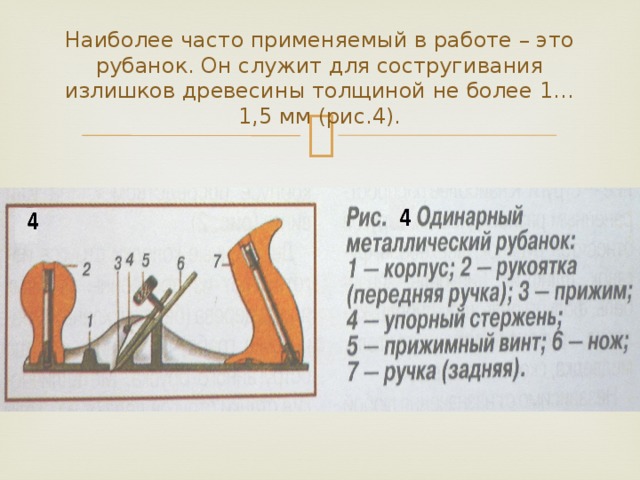

Наиболее часто применяемый в работе – это рубанок. Он служит для состругивания излишков древесины толщиной не более 1…1,5 мм (рис.4).

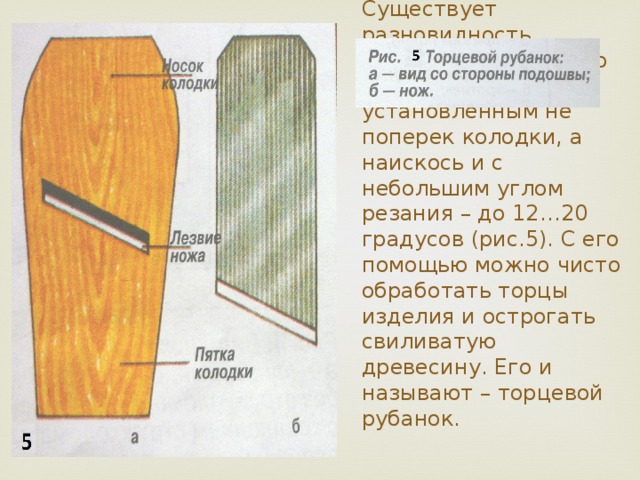

Существует разновидность обычного рубанка, но с ножом, установленным не поперек колодки, а наискось и с небольшим углом резания – до 12…20 градусов (рис.5). С его помощью можно чисто обработать торцы изделия и острогать свиливатую древесину. Его и называют – торцевой рубанок.

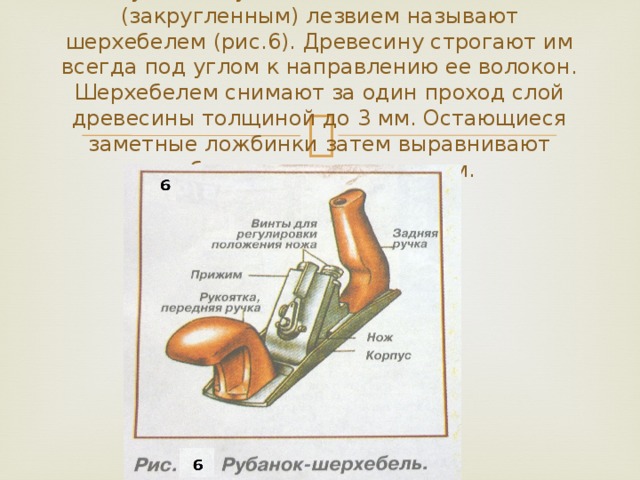

Рубанок с узким ножом с овальным (закругленным) лезвием называют шерхебелем (рис.6). Древесину строгают им всегда под углом к направлению ее волокон. Шерхебелем снимают за один проход слой древесины толщиной до 3 мм. Остающиеся заметные ложбинки затем выравнивают рубанком с прямым ножом.

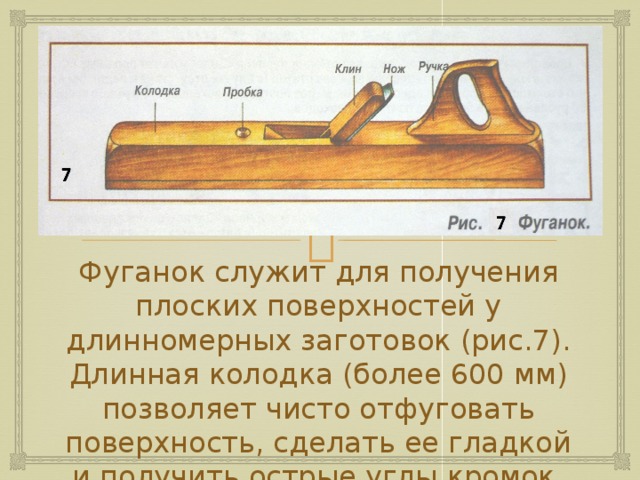

Фуганок служит для получения плоских поверхностей у длинномерных заготовок (рис.7). Длинная колодка (более 600 мм) позволяет чисто отфуговать поверхность, сделать ее гладкой и получить острые углы кромок.
