ИСПОЛНИТЕЛЬ ЧЕРТЁЖНИК

Среда программирования Кумир

Исполнитель Чертёжник

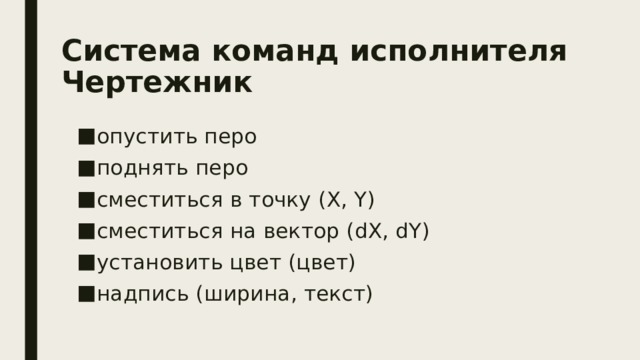

Система команд исполнителя Чертежник

• опустить перо
• поднять перо
• сместиться в точку (X, Y)
• сместиться на вектор (dX, dY)
• установить цвет (цвет)
• надпись (ширина, текст)

• Команда “опустить перо” переводит чертежника в режим перемещения с рисованием. При дальнейшем перемещении чертёжника перо будет оставлять за собой след в виде линий.
• Команда “поднять перо” переводит чертежника в режим перемещения без рисования.

Команда абсолютного смещения

• Команда “сместиться в точку (x, y)” перемещает перо в точку с координатами (x, y). Не зависимо от предыдущего положения Чертежник окажется в точке с координатами (x, y).

Команда относительного смещения

• Команда “сместиться на вектор (dX, dY)” перемещает перо на dX вправо и dY вверх. Если текущие координаты были (x, y), то новое положение будет (x+dX, y+dY). Т.е. координаты отсчитываются не от начала координат, а относительно текущего положение пера.

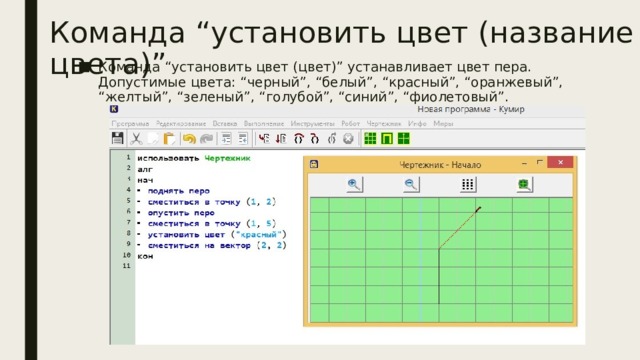

Команда “установить цвет (название цвета)”

• Команда “установить цвет (цвет)” устанавливает цвет пера. Допустимые цвета: “черный”, “белый”, “красный”, “оранжевый”, “желтый”, “зеленый”, “голубой”, “синий”, “фиолетовый”.
