В системах воздушного отопления используется атмосферный воздух. Воздух для отопления является вторичным теплоносителем, так как нагревается в калориферах другим, первичным теплоносителем горячей водой или паром. Таким образом, система воздушного отопления фактически является комбинированной – водо-воздушной или паро-воздушной .

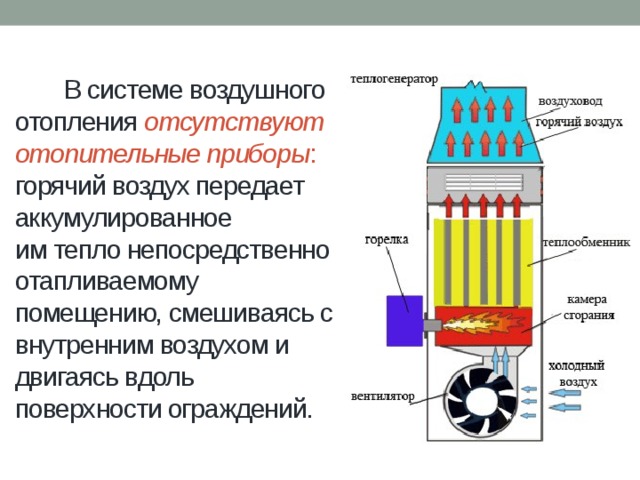

В системе воздушного отопления отсутствуют отопительные приборы : горячий воздух передает аккумулированное им тепло непосредственно отапливаемому помещению, смешиваясь с внутренним воздухом и двигаясь вдоль поверхности ограждений.

Система воздушного отопления

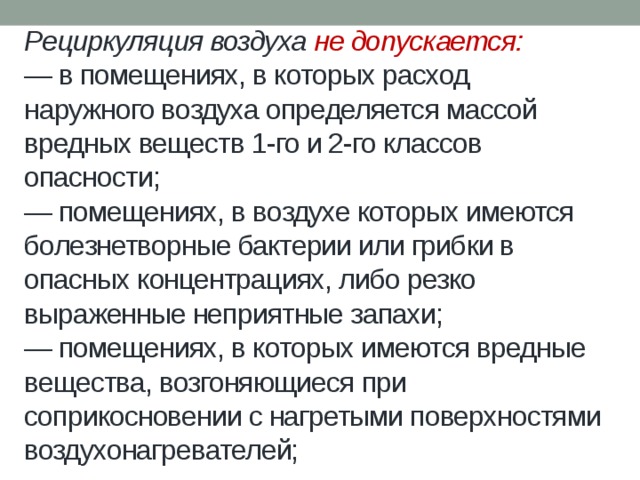

Рециркуляция воздуха не допускается: — в помещениях, в которых расход наружного воздуха определяется массой вредных веществ 1-го и 2-го классов опасности; — помещениях, в воздухе которых имеются болезнетворные бактерии или грибки в опасных концентрациях, либо резко выраженные неприятные запахи; — помещениях, в которых имеются вредные вещества, возгоняющиеся при соприкосновении с нагретыми поверхностями воздухонагревателей;

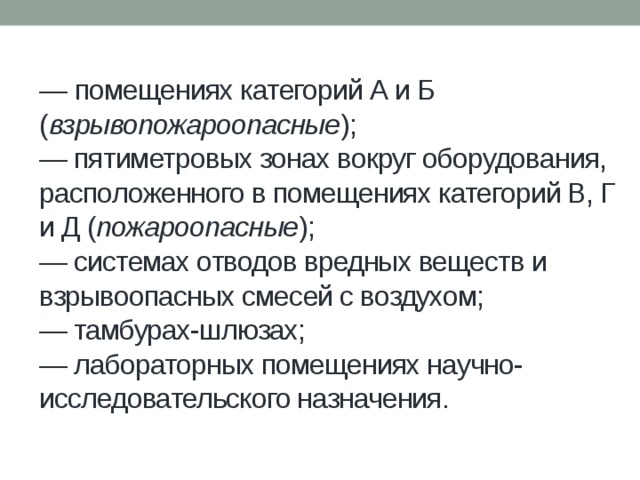

— помещениях категорий А и Б ( взрывопожароопасные ); — пятиметровых зонах вокруг оборудования, расположенного в помещениях категорий В, Г и Д ( пожароопасные ); — системах отводов вредных веществ и взрывоопасных смесей с воздухом; — тамбурах-шлюзах; — лабораторных помещениях научно-исследовательского назначения.

Расход воздуха L B , м 3 /ч, для воздушного отопления, не совмещенного с вентиляцией, определяют по формуле

Q np  - тепловой поток для отопления помещения, Вт;

с - теплоемкость воздуха, равная 1,2 кДж/(м 3 ·°С);

t пр  - температура приточного воздуха, подаваемого в помещение, °С;

t в   - температура воздуха в помещении, °С.

Температуру приточного воздуха , подаваемого в помещение аппаратами воздушного отопления и предварительно нагреваемого в воздухонагревателе, определяют по формуле:

t H  - температура наружного воздуха, °С;

 t - изменение температуры воздуха в воздухонагревателе, °С;

р - полное давление воздуха после вентилятора, Па.

Классификация систем воздушного отопления

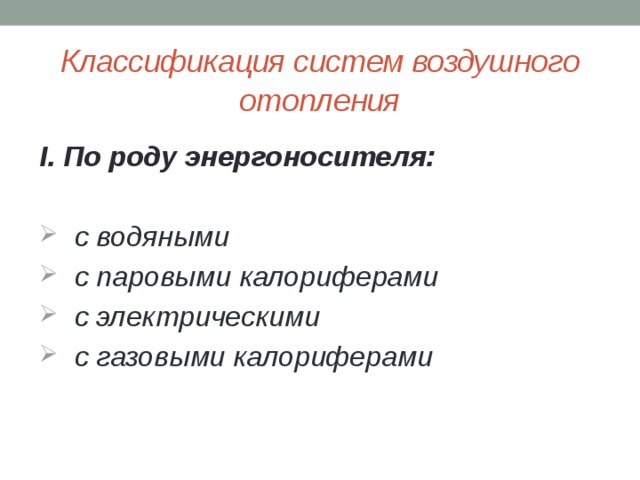

I. По роду энергоносителя:

• с водяными
• с паровыми калориферами
• с электрическими
• с газовыми калориферами

Классификация систем воздушного отопления

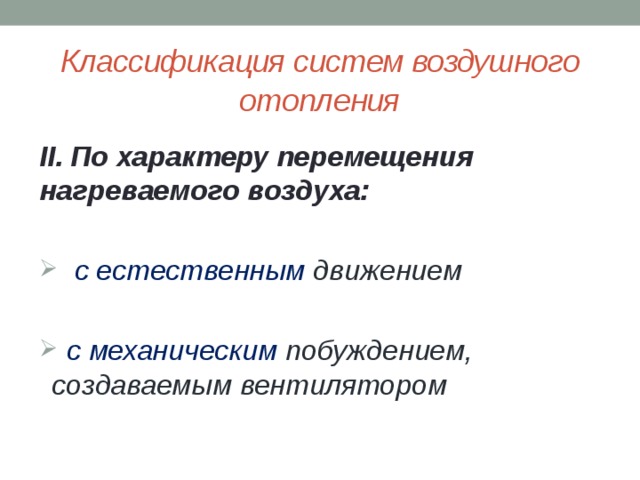

II. По характеру перемещения нагреваемого воздуха:

• с естественным движением

• с механическим побуждением, создаваемым вентилятором

Классификация систем воздушного отопления

III. По схеме вентилирования отапливаемых помещений:

• прямоточные
• с частичной рециркуляцией
• с полной рециркуляцией

Классификация систем воздушного отопления

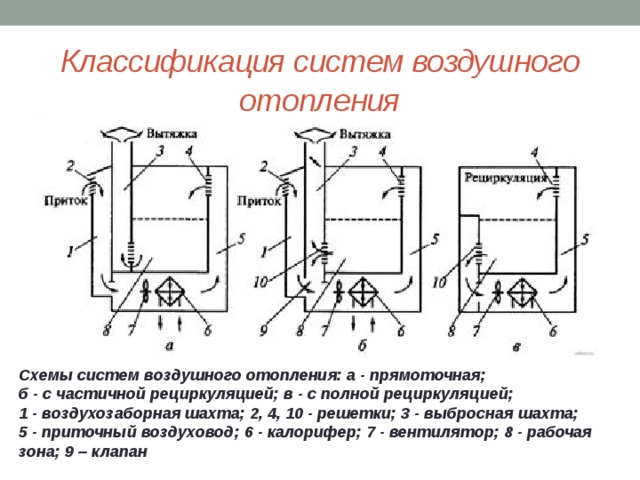

Схемы систем воздушного отопления: а - прямоточная;

б - с частичной рециркуляцией; в - с полной рециркуляцией;

1 - воздухозаборная шахта; 2, 4, 10 - решетки; 3 - выбросная шахта;

5 - приточный воздуховод; 6 - калорифер; 7 - вентилятор; 8 - рабочая зона; 9 – клапан

Классификация систем воздушного отопления

IV. По месту нагревания воздуха:

• местные - нагревание воздуха местными отопительными агрегатами;

• центральные - нагревание воздуха в общем центральном агрегате с последующей транспортировкой его по отапливаемым помещениям.

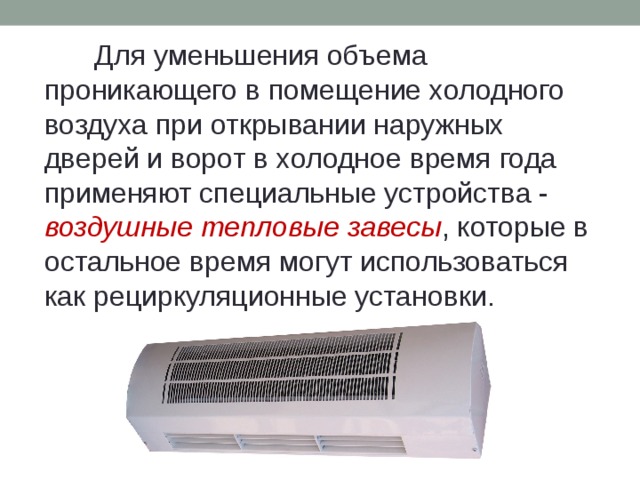

Для уменьшения объема проникающего в помещение холодного воздуха при открывании наружных дверей и ворот в холодное время года применяют специальные устройства - воздушные тепловые завесы , которые в остальное время могут использоваться как рециркуляционные установки.

Воздушные тепловые завесы применяют:

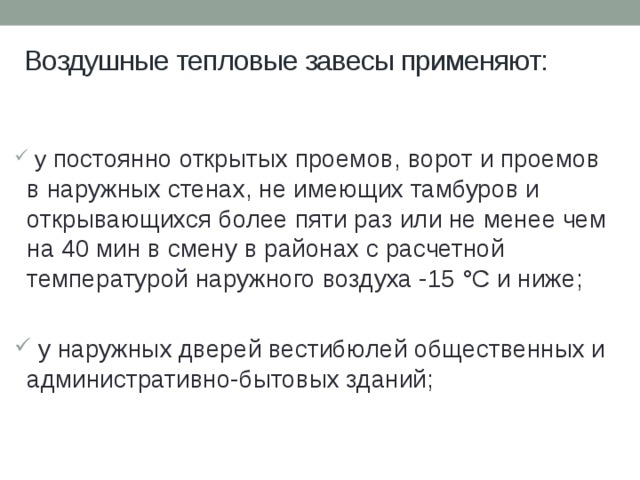

• у постоянно открытых проемов, ворот и проемов в наружных стенах, не имеющих тамбуров и открывающихся более пяти раз или не менее чем на 40 мин в смену в районах с расчетной температурой наружного воздуха -15 °С и ниже;

• у наружных дверей вестибюлей общественных и административно-бытовых зданий;

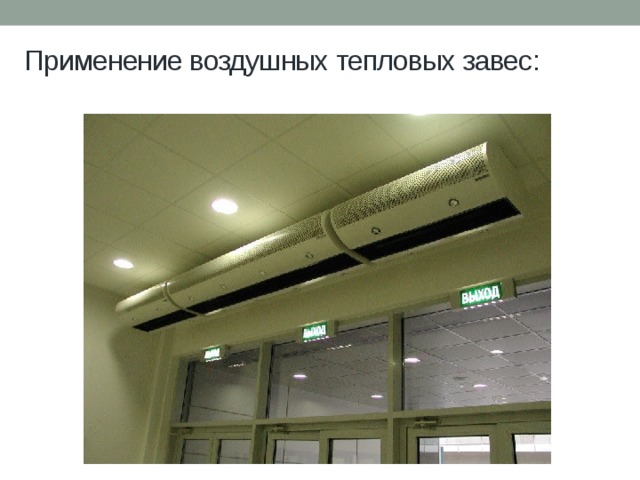

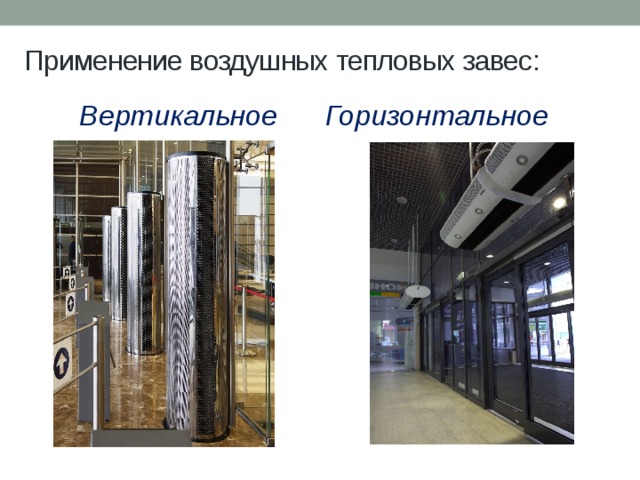

Применение воздушных тепловых завес:

Воздушные тепловые завесы применяют:

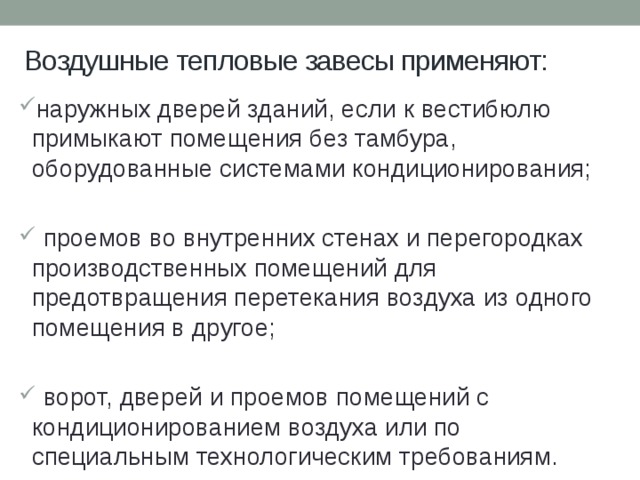

• наружных дверей зданий, если к вестибюлю примыкают помещения без тамбура, оборудованные системами кондиционирования;

• проемов во внутренних стенах и перегородках производственных помещений для предотвращения перетекания воздуха из одного помещения в другое;

• ворот, дверей и проемов помещений с кондиционированием воздуха или по специальным технологическим требованиям.

Применение воздушных тепловых завес:

Вертикальное Горизонтальное

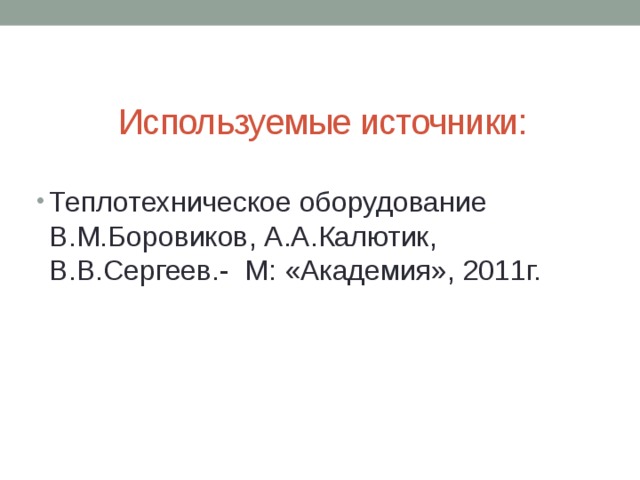

Используемые источники:

• Теплотехническое оборудование В.М.Боровиков, А.А.Калютик, В.В.Сергеев.- М: «Академия», 2011г.
