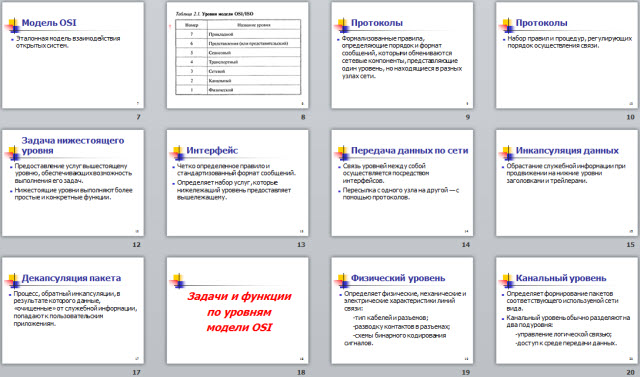

Сетевые модели

При взаимодействии по сети производится множество опера­ций, обеспечивающих передачу данных с одной рабочей станции на другую. При этом передаваемые данные проходят множество этапов обработки.

Сначала данные разбиваются на отдельные блоки, из которых формируются кадры данных, снабженные метками, и идентифи­каторы для того, чтобы потом данные можно было снова «со­брать» воедино такими, какими они были до разбиения. Получен­ные кадры кодируются и передаются по сети в виде электриче­ских или световых сигналов.

На стороне принимающей рабочей станции данные проходят обработку в обратном порядке: принимаются, декодируются, со­бираются из блоков, принимая первоначальный вид.

Действия по подготовке информации для передачи, передача, прием и обработка информации после приема осуществляются частично программными средствами, частично аппаратными.

Но при передаче сообщений оба участника сетевого обмена должны принять множество соглашений. Они должны согласо­вать уровни и форму передаваемых сигналов, способ определения длины сообщений, определить методы контроля достоверности получаемой информации и многое другое.

Сетевые модели

Борисов В.А.

КАСК – филиал ФГБОУ ВПО РАНХ и ГС

Красноармейск 2011 г.

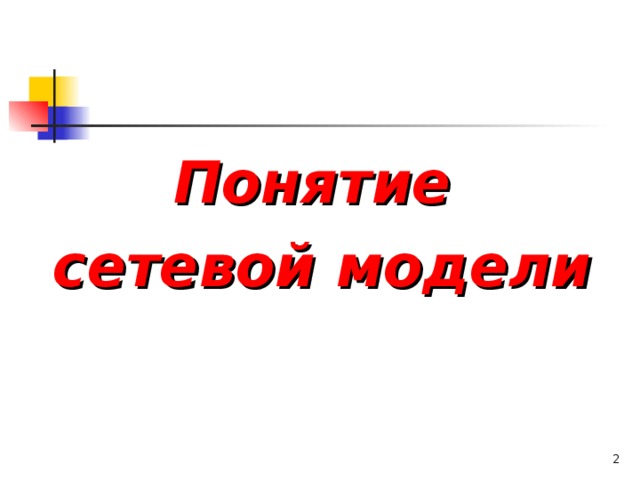

Понятие

сетевой модели

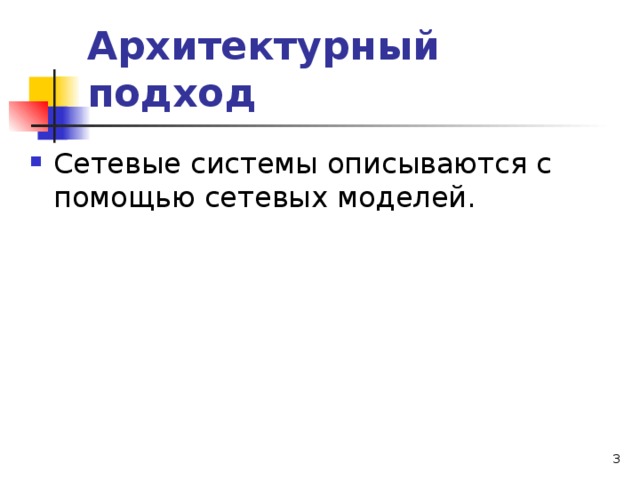

Архитектурный подход

• Сетевые системы описываются с помощью сетевых моделей.

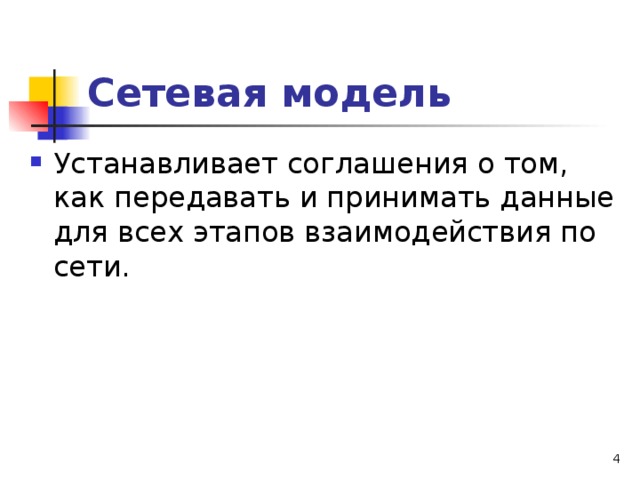

Сетевая модель

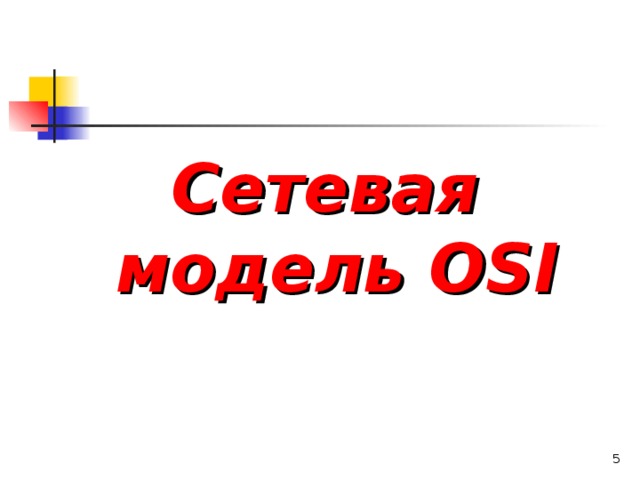

Сетевая модель OSI

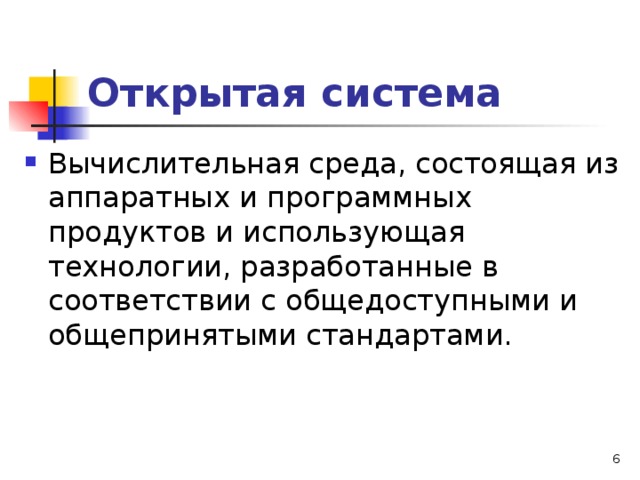

Открытая система

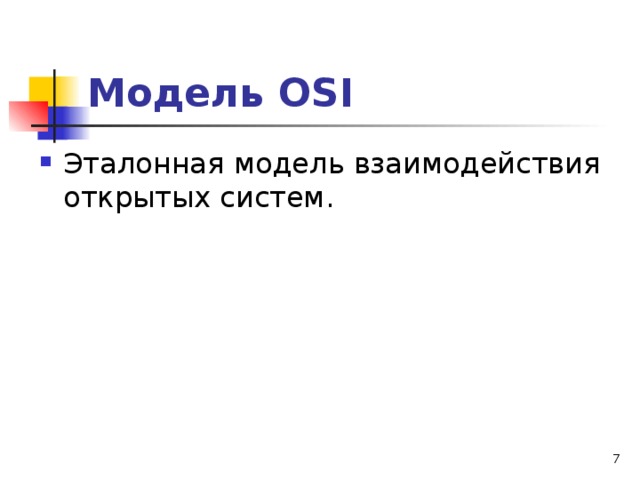

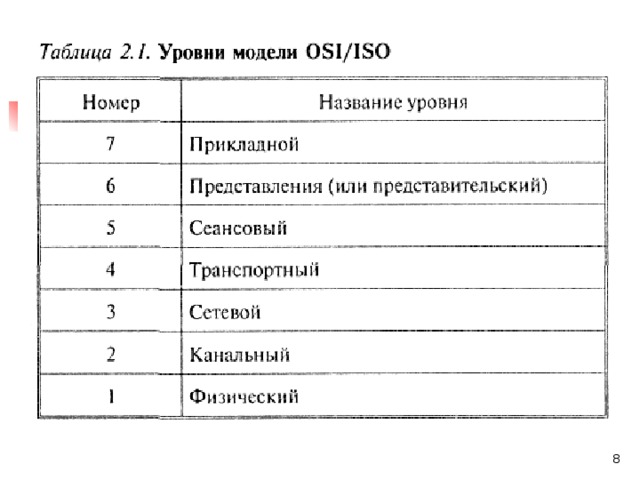

Модель OSI

• Эталонная модель взаимодействия открытых систем.

Протоколы

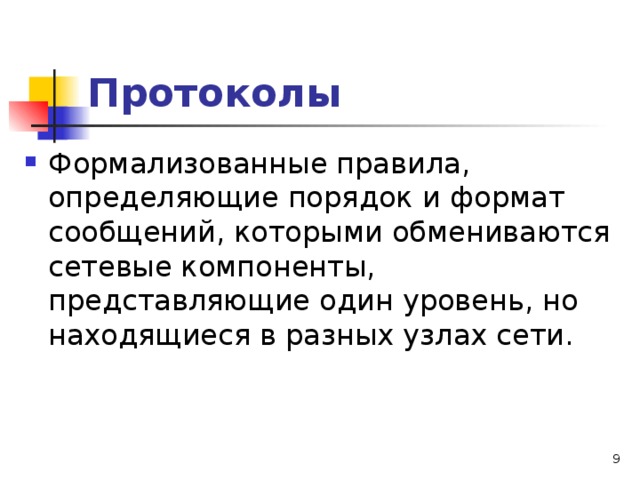

• Формализованные правила, определяющие порядок и формат сообщений, которыми обмениваются сетевые компоненты, представляющие один уровень, но находящиеся в разных узлах сети.

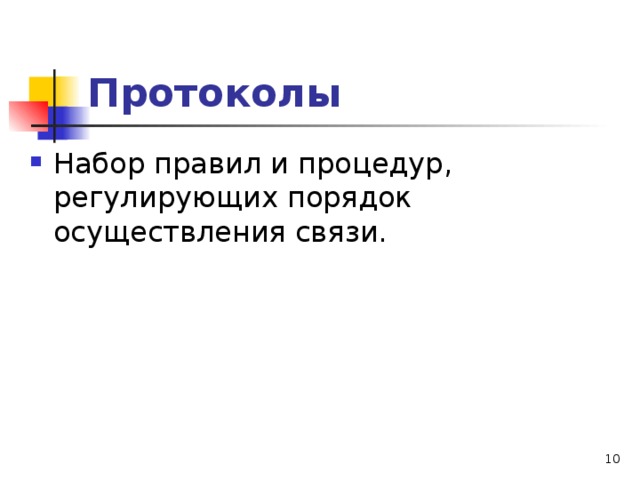

Протоколы

• Набор правил и процедур, регулирующих порядок осуществления связи.

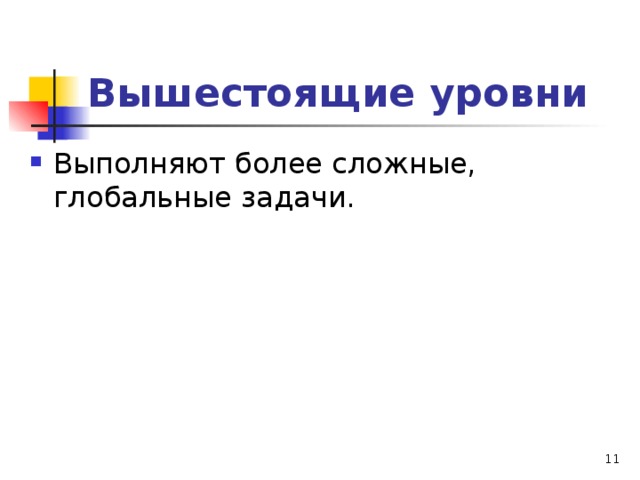

Вышестоящие уровни

• Выполняют более сложные, глобальные задачи.

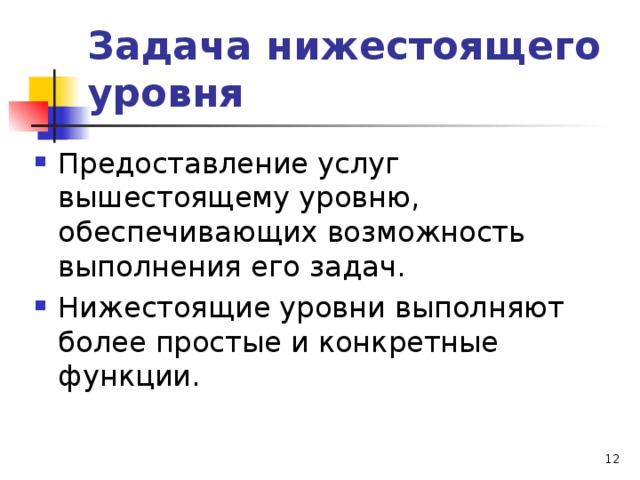

Задача нижестоящего уровня

• Предоставление услуг вышестоящему уровню, обеспечивающих возможность выполнения его задач.
• Нижестоящие уровни выполняют более простые и конкретные функции.

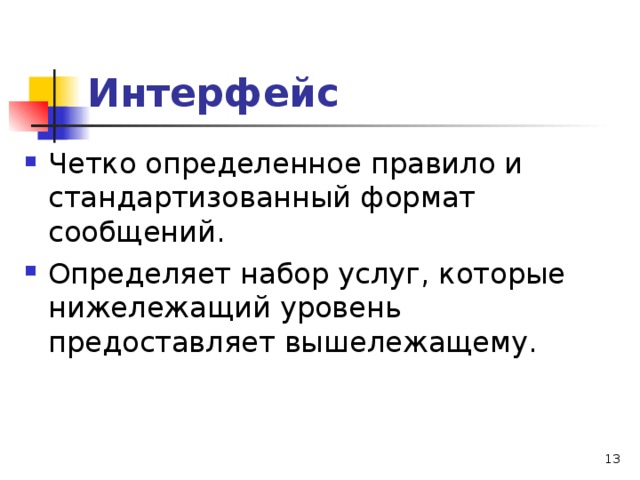

Интерфейс

• Четко определенное правило и стандартизованный формат сообщений.
• Определяет набор услуг, которые нижележащий уровень предоставляет вышележащему.

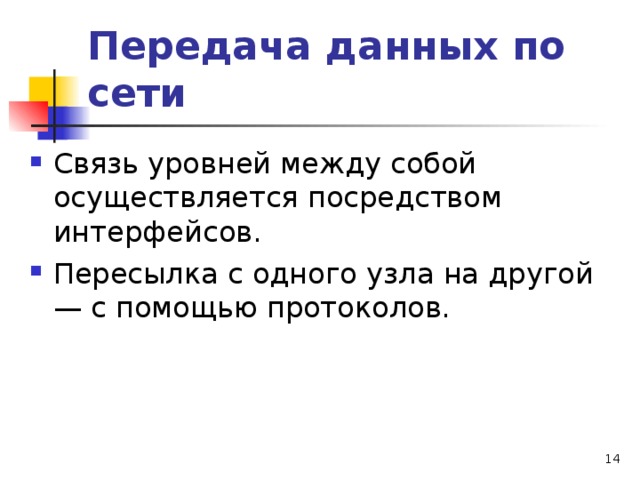

Передача данных по сети

• Связь уровней между собой осуществляется посредством интерфейсов.
• Пересылка с одного узла на другой — с помощью протоколов.

Инкапсуляция данных

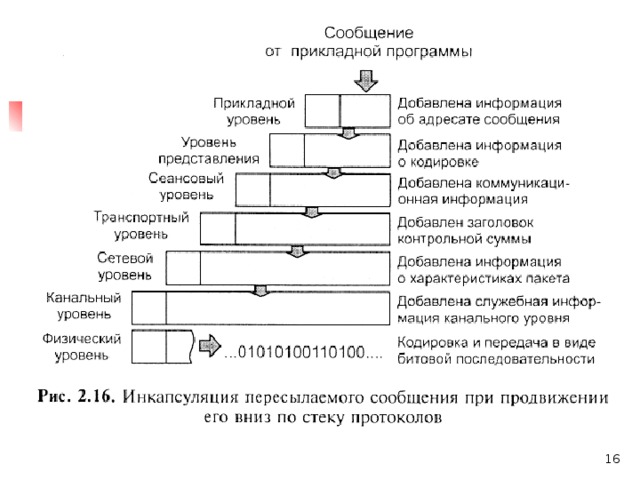

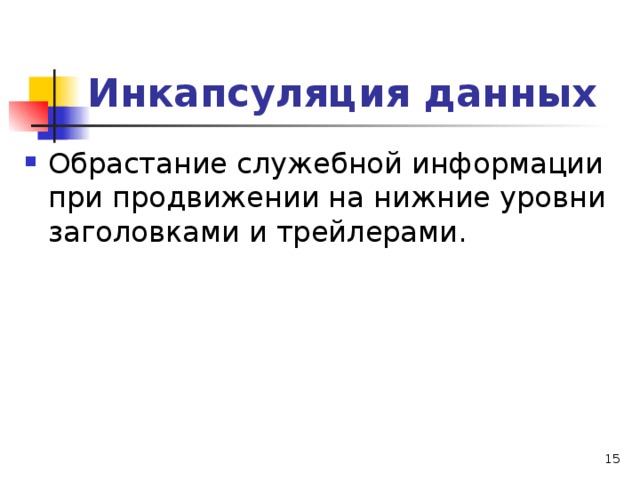

• Обрастание служебной информации при продвижении на нижние уровни заголовками и трейлерами.

Декапсуляция пакета

• Процесс, обратный инкапсуляции, в результате которого данные, «очищенные» от служебной информации, попадают к пользовательским приложениям.

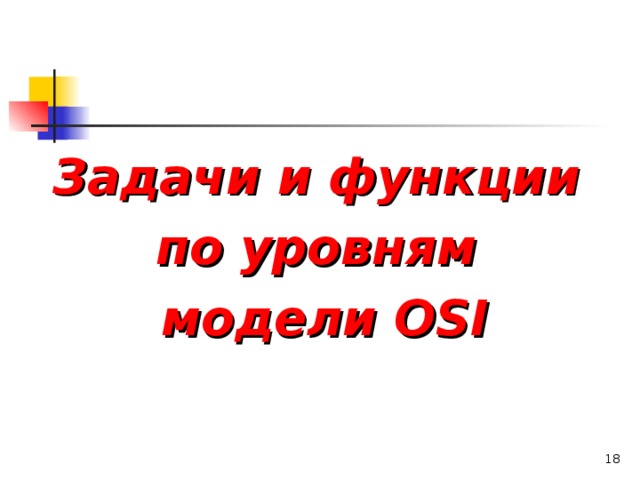

Задачи и функции

по уровням

модели OSI

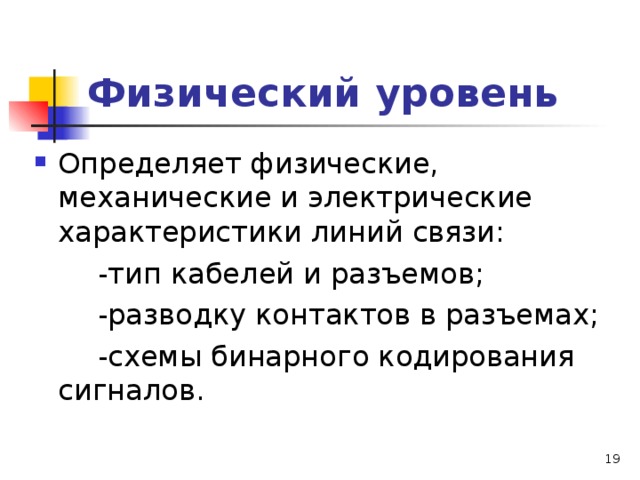

Физический уровень

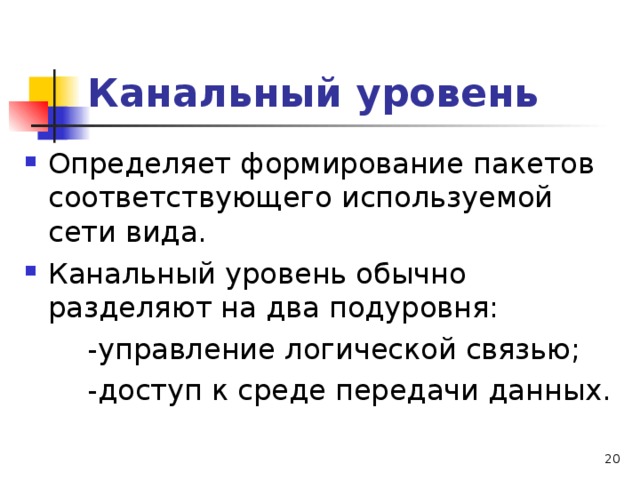

Канальный уровень

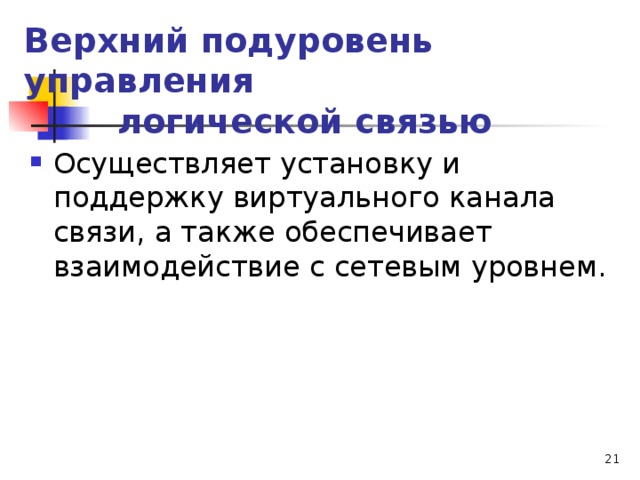

Верхний подуровень управления логической связью

• Осуществляет установку и поддержку виртуального канала связи, а также обеспечивает взаимодействие с сетевым уровнем.

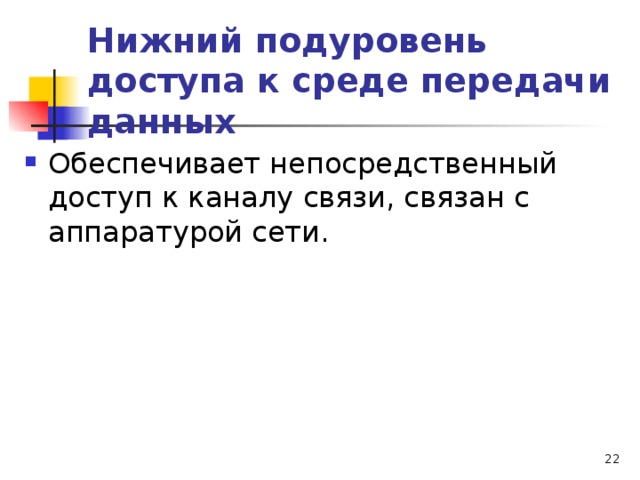

Нижний подуровень доступа к среде передачи данных

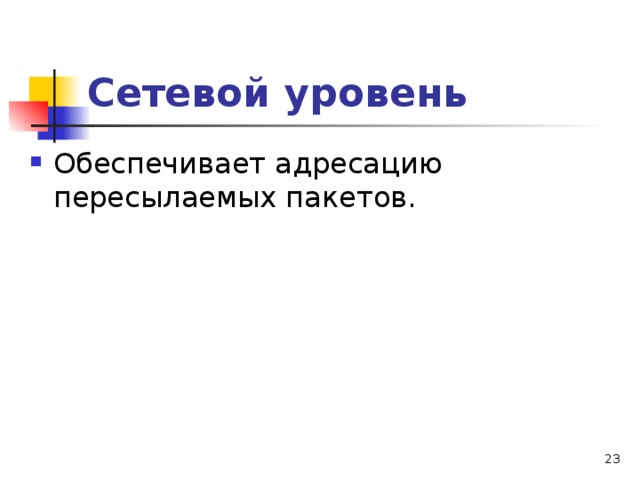

Сетевой уровень

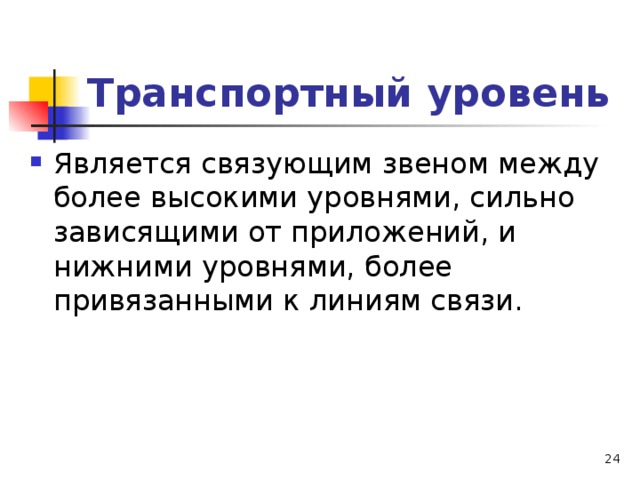

Транспортный уровень

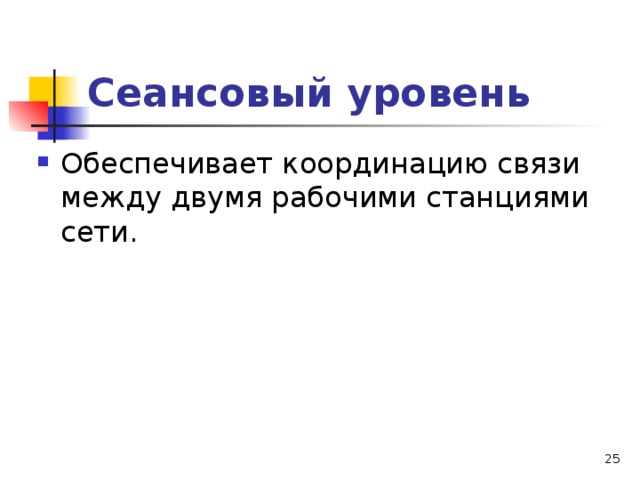

Сеансовый уровень

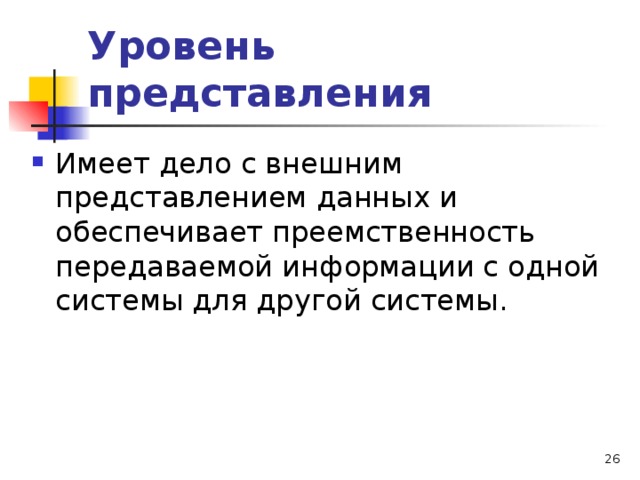

Уровень представления

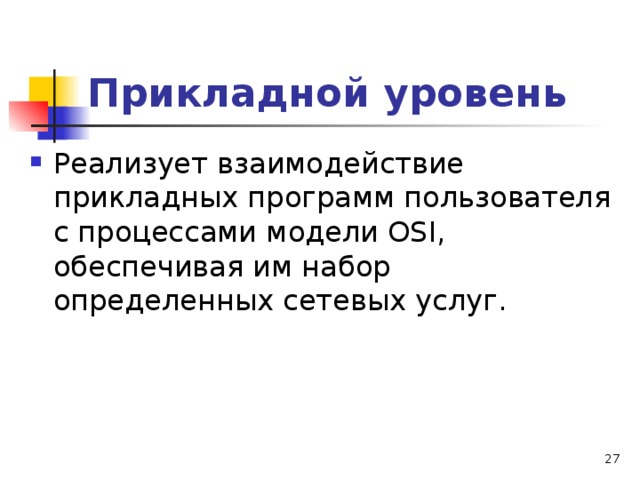

Прикладной уровень
