Ремонт и обслуживание автомобиля

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ ЧЕЧЕНСКОЙ РЕСПУБЛИКИ Государственное бюджетное профессиональное образовательное учреждение "Чеченский государственный колледж"

Тема : Ремонт двигателя

Разработчик: Абдулазиев М.Л.

Назначение системы питания двигателя

Система питания карбюраторных двигателей служит для хранения топлива, очистки воздуха и топлива, приготовления горючей смеси, подвода ее в цилиндры двигателя и отвода отработавших газов из них.

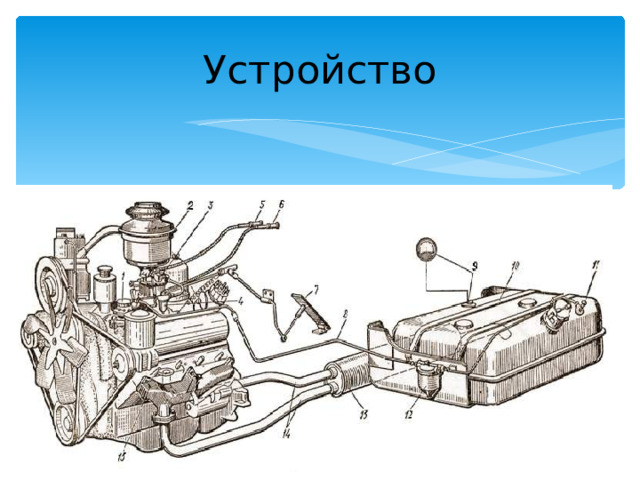

Устройство

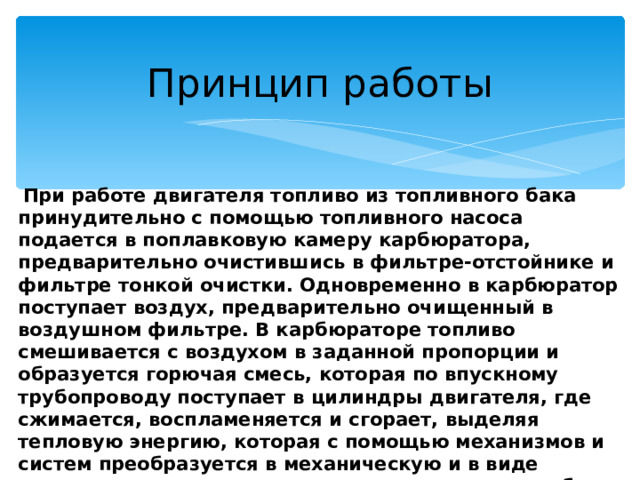

Принцип работы

При работе двигателя топливо из топливного бака принудительно с помощью топливного насоса подается в поплавковую камеру карбюратора, предварительно очистившись в фильтре-отстойнике и фильтре тонкой очистки. Одновременно в карбюратор поступает воздух, предварительно очищенный в воздушном фильтре. В карбюраторе топливо смешивается с воздухом в заданной пропорции и образуется горючая смесь, которая по впускному трубопроводу поступает в цилиндры двигателя, где сжимается, воспламеняется и сгорает, выделяя тепловую энергию, которая с помощью механизмов и систем преобразуется в механическую и в виде крутящего момента передается на колеса автомобиля, приводя его в движение. Отработавшие газы по выпускному трубопроводу отводятся в атмосферу .

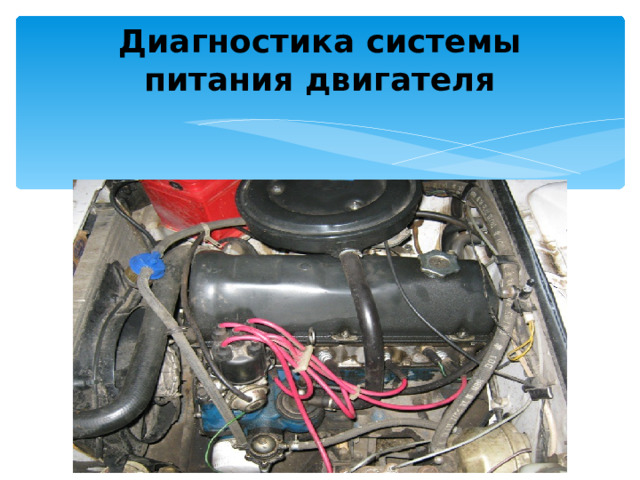

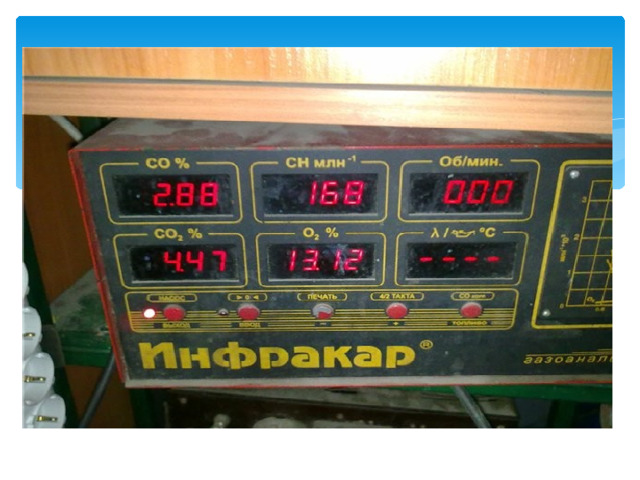

Диагностика системы питания двигателя

Техническое обслуживание

• ЕО. Проверить уровень топлива в баке и заправить автомобиль топливом. Проверить внешним осмотром герметичность соединения карбюратора, топливного насоса, топливопроводов и топливного бака.
• ТО-1. Проверить внешним осмотром герметичность соединений системы питания; при необходимости устранить неисправности. Проверить присоединение рычага педали к оси дроссельной заслонки» и троса к рычагу воздушной заслонки, действие приводов и полноту открытия и закрытия дроссельной и воздушной заслонок. Педаль привода должна перемещаться в обе стороны плавно. После работы автомобиля на пыльных дорогах промыть воздушный фильтр карбюратора и сменить в нем масло.
• ТО-2. Проверить герметичность топливного бака и соединений трубопроводов системы питания, крепление карбюратора и топливного насоса; при необходимости устранить неисправность. Проверить присоединение тяги к рычагу дроссельной заслонки и троса к рычагу воздушной заслонки, действие приводов, полноту открытия и закрытия дроссельной и воздушной заслонок.
• СО. Два раза в год снять карбюратор с двигателя, разобрать и почистить его. Промыть и проверить действие ограничителя частоты вращения коленчатого вала двигателя.

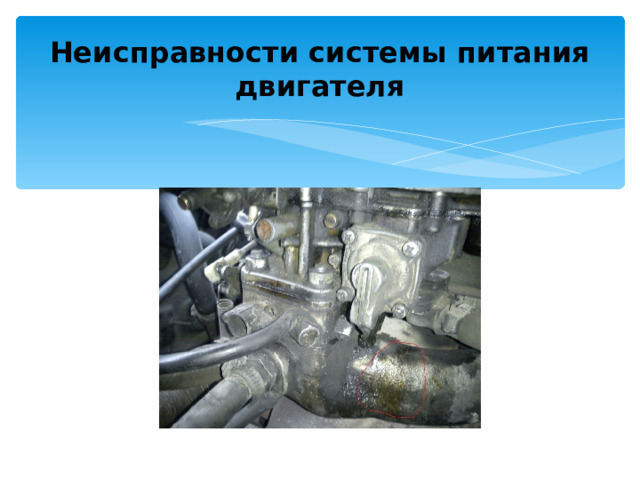

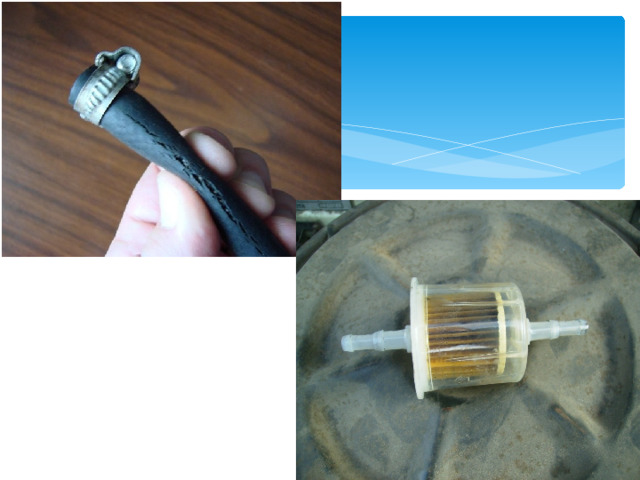

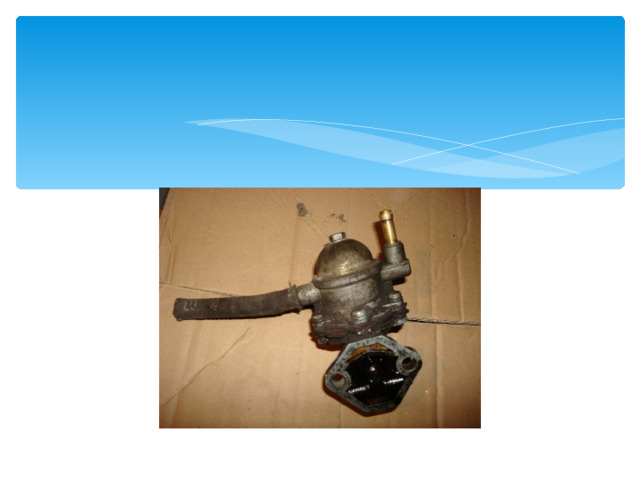

Неисправности системы питания двигателя
