МАСШТАБ
ПЛАНА
МАСШТАБ

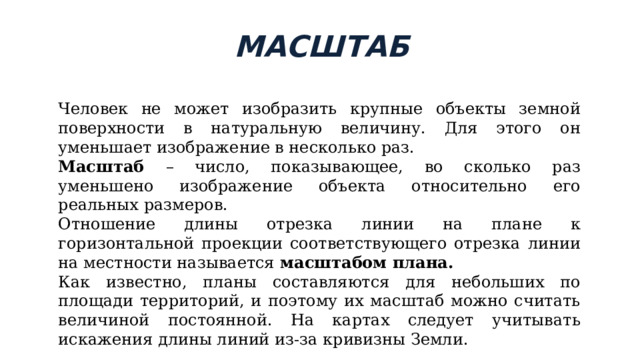

Человек не может изобразить крупные объекты земной поверхности в натуральную величину. Для этого он уменьшает изображение в несколько раз.
Масштаб – число, показывающее, во сколько раз уменьшено изображение объекта относительно его реальных размеров.
Отношение длины отрезка линии на плане к горизонтальной проекции соответствующего отрезка линии на местности называется масштабом плана.
Как известно, планы составляются для небольших по площади территорий, и поэтому их масштаб можно считать величиной постоянной. На картах следует учитывать искажения длины линий из-за кривизны Земли.
МАСШТАБ

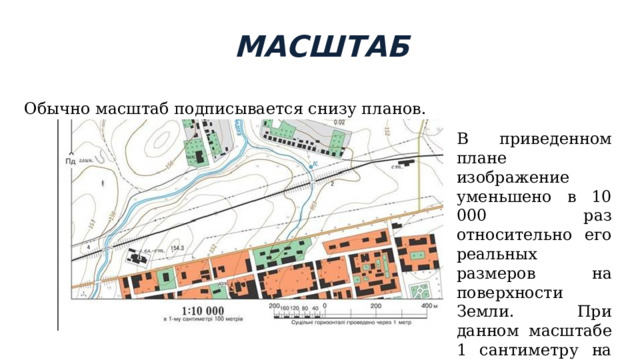

Обычно масштаб подписывается снизу планов.
В приведенном плане изображение уменьшено в 10 000 раз относительно его реальных размеров на поверхности Земли. При данном масштабе 1 сантиметру на плане будет соответствовать 100 метров в реалии.

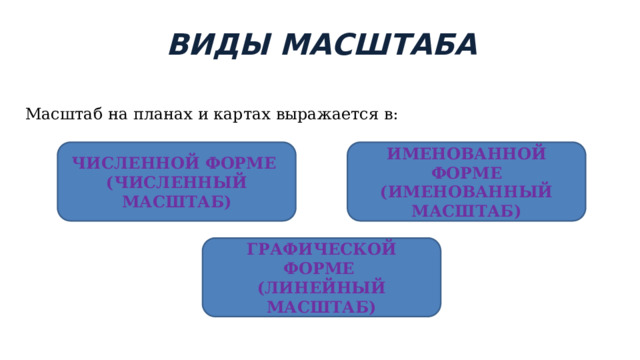

ВИДЫ МАСШТАБА
Масштаб на планах и картах выражается в:
ЧИСЛЕННОЙ ФОРМЕ
ИМЕНОВАННОЙ ФОРМЕ
(ЧИСЛЕННЫЙ МАСШТАБ)
(ИМЕНОВАННЫЙ МАСШТАБ)
ГРАФИЧЕСКОЙ ФОРМЕ
(ЛИНЕЙНЫЙ МАСШТАБ)

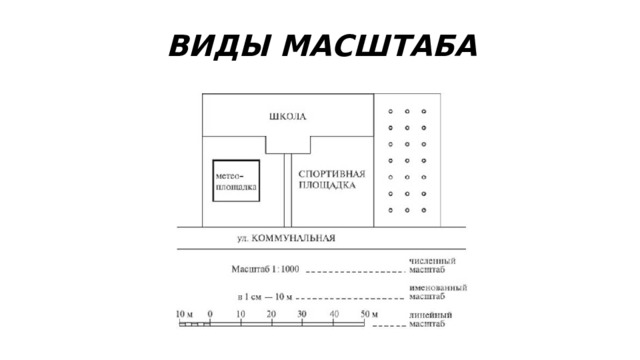

ВИДЫ МАСШТАБА

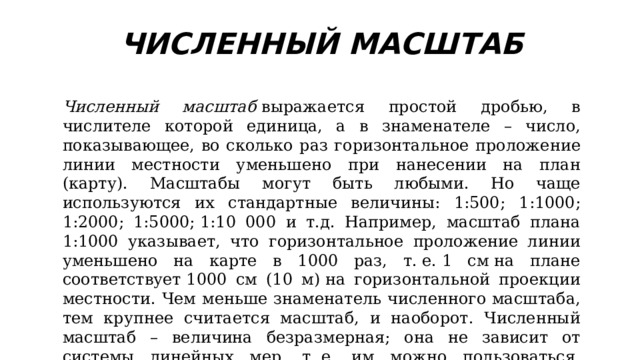

ЧИСЛЕННЫЙ МАСШТАБ
Численный масштаб выражается простой дробью, в числителе которой единица, а в знаменателе – число, показывающее, во сколько раз горизонтальное проложение линии местности уменьшено при нанесении на план (карту). Масштабы могут быть любыми. Но чаще используются их стандартные величины: 1:500; 1:1000; 1:2000; 1:5000; 1:10 000 и т.д. Например, масштаб плана 1:1000 указывает, что горизонтальное проложение линии уменьшено на карте в 1000 раз, т. е. 1 см на плане соответствует 1000 см (10 м) на горизонтальной проекции местности. Чем меньше знаменатель численного масштаба, тем крупнее считается масштаб, и наоборот. Численный масштаб – величина безразмерная; она не зависит от системы линейных мер, т. е. им можно пользоваться, проводя измерения в любых линейных мерах.

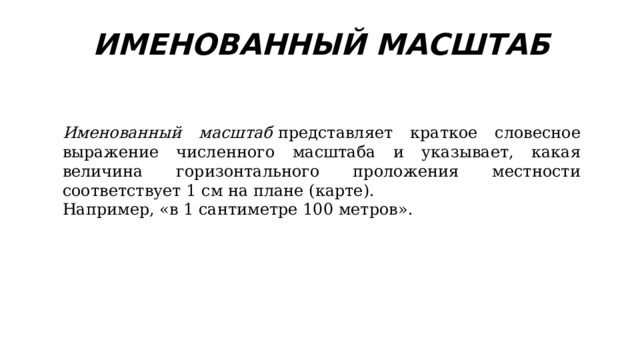

ИМЕНОВАННЫЙ МАСШТАБ
Именованный масштаб представляет краткое словесное выражение численного масштаба и указывает, какая величина горизонтального проложения местности соответствует 1 см на плане (карте).
Например, «в 1 сантиметре 100 метров».

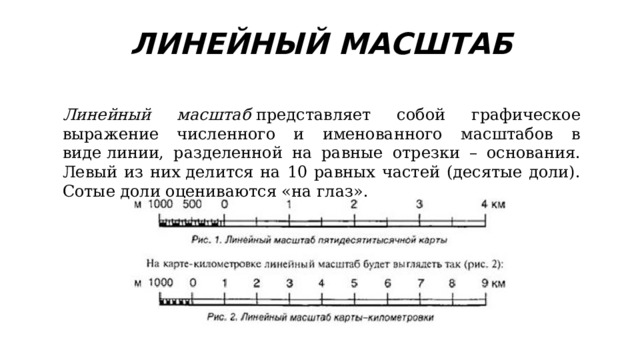

ЛИНЕЙНЫЙ МАСШТАБ
Линейный масштаб представляет собой графическое выражение численного и именованного масштабов в виде линии, разделенной на равные отрезки – основания. Левый из них делится на 10 равных частей (десятые доли). Сотые доли оцениваются «на глаз».
ЦИРКУЛЬ-ИЗМЕРИТЕЛЬ
Измерение расстояний циркулем-измерителем. При измерении расстояния по прямой линии иглы циркуля устанавливают на конечные точки, затем, не изменяя раствора циркуля, по линейному или поперечному масштабу отсчитывают расстояние. В том случае, когда раствор циркуля превышает длину линейного или поперечного масштаба, целое число километров определяется по квадратам координатной сетки, а остаток – обычным порядком по масштабу.

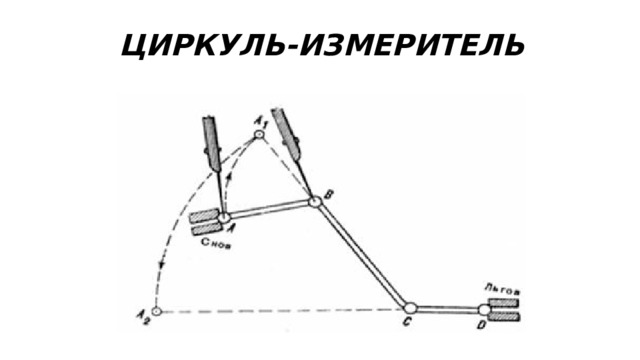

Ломаные линии удобно измерять путем последовательного наращивания раствора циркуля прямолинейными отрезками.
ЦИРКУЛЬ-ИЗМЕРИТЕЛЬ
ЦИРКУЛЬ-ИЗМЕРИТЕЛЬ
Измерение длин кривых линий производится последовательным отложением «шага» циркуля. Величина «шага» циркуля зависит от степени извилистости линии, но, как правило, не должна превышать 1 см. Для исключения систематической ошибки длину «шага» циркуля, определенную по масштабу или линейке, следует проверять измерением линии километровой сетки длиной 6-8 см.
Длина извилистой линии, измеренной по карте, всегда несколько меньше ее действительной длины, так как измеряется не кривая линия, а хорды отдельных участков этой кривой.
